FPGA实战:USB-Blaster驱动安装

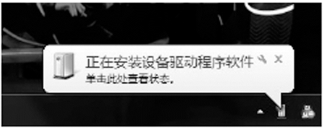

图2-15 USB-Blaster插入提示

USB-Blaster是Altera公 司FPGA/CPLD的下载程序工具,采用USB接口,其驱动程序在QuartusⅡ安装目录下已经存在。Windows 7系统下其驱动程序安装的具体步骤如下。

在Windows 7系统下安装时,插上USBBlaster后,可能会有图2-15所示的提示。

有的计算机不提示,不管怎样,我们按下面步骤来操作即可:

(1)打开“开始”菜单,找到“设备和打印机”并单击,如图2-16(a)所示。

(2)点击未指定的USB Composite Device,即“未知设备”,如图2-16(b)所示。

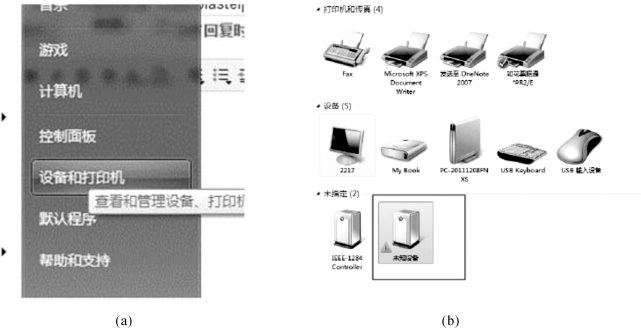

图2-16 打开设备界面并找到未知设备

(3)双击打开“未知设备”,或者在“未知设备”上右击,点击属性→驱动程序→更新驱动程序,如图2-17所示。

(4)搜索驱动程序的方式有两种,一般选择浏览计算机以查找驱动程序软件,如图2-18所示。

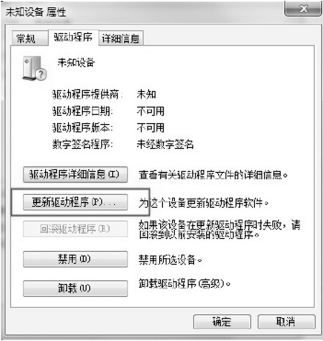

图2-17 更新驱动程序

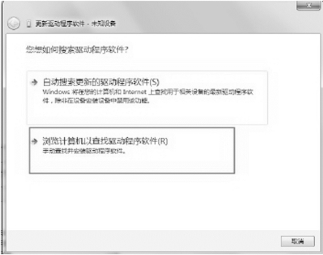

图2-18 选择浏览计算机以查找驱动程序软件(www.daowen.com)

(5)要找到驱动程序所在安装目录,可根据计算机的情况选择,一般驱动程序在Quartus安装文件路径下,即C:\altera\90\quartus\drivers\usb-blaster,如图2-19所示。点击“下一步”按钮,在弹出的“Windows安全”对话框中选择“始终安装此驱动程序软件”,如图2-20所示。

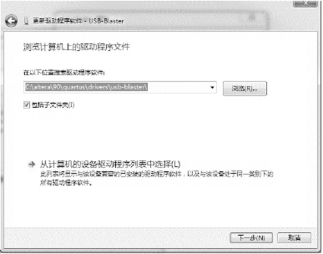

图2-19 找到驱动程序所在安装目录

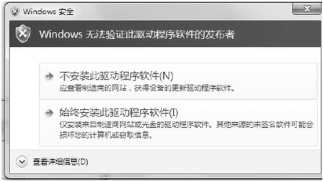

图2-20 点击“始终安装此驱动程序软件”

(6)等待驱动程序安装,如图2-21所示。最后弹出驱动程序安装成功窗口,如图2-22所示。

安装完成后在设备管理器中能找到Altera USB-Blaster设备,如图2-23所示,证明安装驱动成功。

图2-21 驱动程序安装

图2-22 驱动程序安装成功窗口

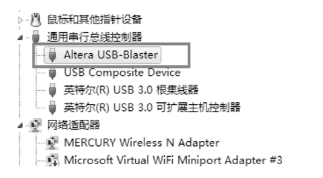

图2-23 显示Altera USB-Blaster设备
