总体坐标系和局部坐标系用来定位几何体。默认地，当定义一个节点或关键点时，其坐标系为总体笛卡儿坐标系。可是对有些模型，定义为不是总体笛卡儿坐标系的另外坐标系可能更方便。ANSYS程序允许用任意预定义的3种（总体）坐标系的任意一种来输入几何数据，或者在任何其他定义的（局部）坐标系中进行此项工作。

1.总体坐标系

总体坐标系被认为是一个绝对的参考系。ANSYS程序提供了前面定义的3种总体坐标系：笛卡儿坐标系、柱坐标系和球坐标系，这3种坐标系都是右手系，而且有共同的原点。

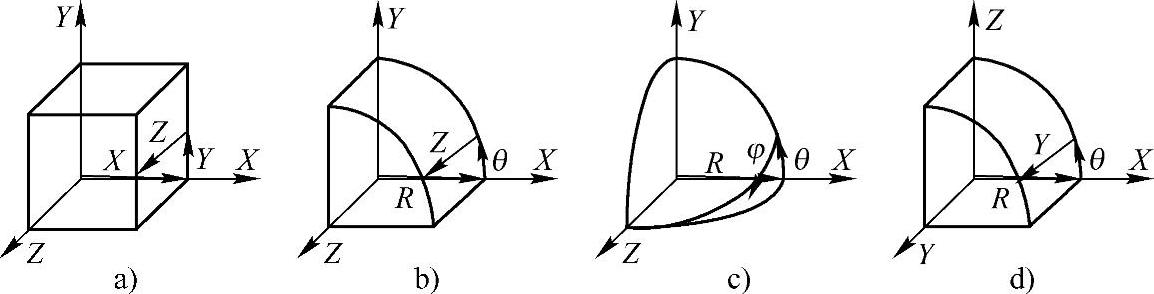

图2-1a表示笛卡儿坐标系；图2-1b表示一类圆柱坐标系（其Z轴同笛卡儿坐标系的Z轴一致），坐标系统标号是1；图2-1c表示球坐标系，坐标系统标号是2；图2-1d表示两类圆柱坐标系（Z轴与笛卡儿坐标系的Y轴一致），坐标系统标号是3。

图2-1 总体坐标系

2.局部坐标系

在许多情况下，必须要建立自己的坐标系。其原点与总体坐标系的原点偏移一定距离，或其方位不同于先前定义的总体坐标系，图2-2表示一个局部坐标系，它是通过用于局部、节点或工作平面坐标系旋转的欧拉旋转角来定义的。可以按以下方式定义局部坐标系。

1）按总体笛卡儿坐标定义局部坐标系。

命令：LOCAL。

GUI：Utility Menu＞WorkPlane＞Local Coordinate Systems＞Create Local CS＞At Specified Loc +。

2）通过已有节点定义局部坐标系。

命令：CS

GUI：Utility Menu＞WorkPlane＞Local Coordinate Systems＞Create Local CS＞By 3 Nodes +。

3）通过已有关键点定义局部坐标系。

命令：CSKP。

GUI：Utility Menu＞WorkPlane＞Local Coordinate Systems＞Create Local CS＞By 3 Keypoints +。

4）以当前定义的工作平面的原点为中心定义局部坐标系。

命令：CSWPLA。

GUI：Utility Menu＞WorkPlane＞Local Coordinate Systems＞Create Local CS＞At WP Origin。

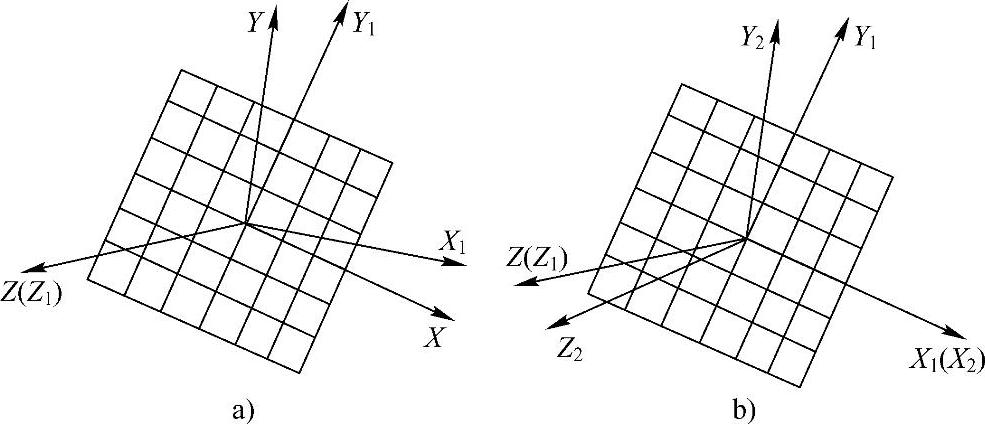

图2-1中X，Y，Z表示总体坐标系，然后通过旋转该总体坐标系来建立局部坐标系。图2-2a表示将总体坐标系绕Z轴旋转一个角度得到X1，Y1，Z（Z1）；图2-2b表示将X1，Y1，Z（Z1）绕X1轴旋转一个角度得到X1（X2），Y2，Z2。

图2-2 局部坐标系(www.daowen.com)

当定义了一个局部坐标系后，它就会被激活。当创建了局部坐标系后，分配给它一个坐标系号（必须是11或更大），可以在ANSYS程序中的任何阶段建立或删除局部坐标系。若要删除一个局部坐标系，可以利用下面的方法。

命令：CSDELE。

GUI：Utility Menu＞WorkPlane＞Local Coordinate Systems＞Delete Local CS。

若要查看所有的总体和局部坐标系，可以使用下面的方法。

命令：CSLIST。

GUI：Utility Menu＞List＞Other＞Local Coord Sys。

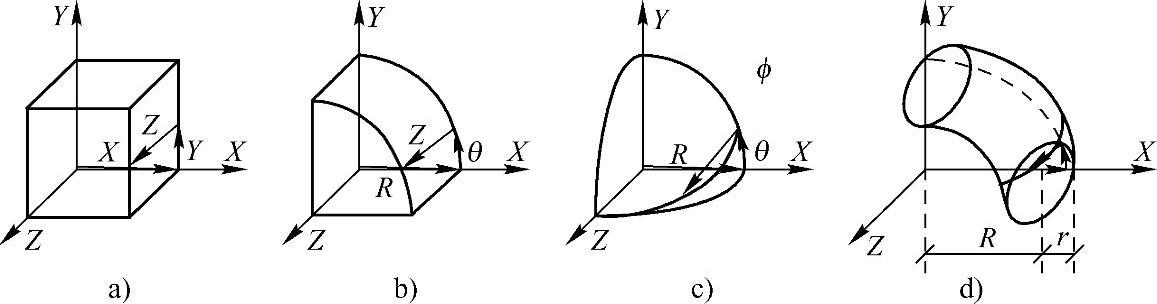

与3个预定义的总体坐标系类似，局部坐标系可以是笛卡儿坐标系、柱坐标系或球坐标系。局部坐标系可以是圆的，也可以是椭圆的，另外，还可以建立环形局部坐标系，如图2-3所示。

图2-3 局部坐标系类型

图2-3a表示局部笛卡儿坐标系；图2-3b表示局部圆柱坐标系；图2-3c表示局部球坐标系；图2-3d表示局部环坐标系。

3.坐标系的激活

可以定义多个坐标系，但某一时刻只能有一个坐标系被激活。激活坐标系的方法如下。

首先自动激活总体笛卡儿坐标系，当定义一个新的局部坐标系时，这个新的坐标系就会自动被激活，如果要激活一个总体坐标系或以前定义的坐标系，可用以下列方法。

命令：CSYS。

GUI：Utility Menu＞WorkPlane＞Change Active CS to＞Global Cartesian。

Utility Menu＞WorkPlane＞Change Active CS to＞Global Cylindrical。

Utility Menu＞WorkPlane＞Change Active CS to＞Global Spherical。

Utility Menu＞WorkPlane＞Change Active CS to＞Specified Coord Sys。

Utility Menu＞WorkPlane＞Change Active CS to＞Working Plane。

在ANSYS程序运行的任何阶段都可以激活某个坐标系，若没有明确改变激活的坐标系，当前激活的坐标系将一直保持不变。

在定义节点或关键点时，不管哪个坐标系是激活的，程序都将坐标标为X、Y和Z，如果激活的不是笛卡儿坐标系，应将X、Y和Z理解为柱坐标中的R、θ、Z或球坐标系中的R、θ和φ。
