1.指定文件名

ANSYS的文件名有以下3种方式来指定。

1）进入ANSYS后，通过以下方法实现更改工作文件名。

命令：/FILNAME，fname

GUI：Utility Menu＞FILE＞Change Jobname….

2）由ANSYS交互式启动器进入ANSYS后，直接运行，则ANSYS的文件名默认为file。

3）由ANSYS交互式启动器进入ANSYS后，在运行环境设置窗口中job name项中把系统默认的file更改为用户想要输入的文件名。

2.保存数据库文件

ANSYS数据库文件包含了建模、求解、后处理所产生的保存在内存中的数据，一般指存储几何信息、节点单元信息、边界条件、载荷信息、材料信息、位移、应变、应力和温度等数据库文件，扩展名为.db。

存储操作将ANSYS数据库文件从内存中写入数据库文件jobname.db，作为数据库当前状态的一个备份。由于ANSYS软件没有其他有限元软件的即时Undo功能以及自动保存功能，因此，建议用户在不能确定下一个操作是否稳妥时，保存一下当前数据库，以便及时恢复。

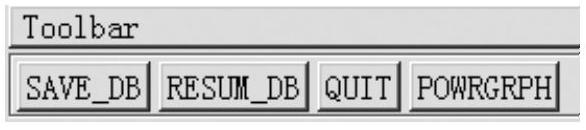

图1-7 ANSYS文件的存储与读取快捷方式

ANSYS提供以下3种方式存储数据库。

1）利用工具栏上面的SAVE_DB命令，如图1-7所示。

2）使用命令流方式进行存储数据库：命令：SAVE，Fname，ext，dir，slab

3）用下拉菜单方式保存数据库：

GUI：Utility Menu＞FILE＞Save as jobname.db或Utility Menu＞FILE＞Save as……

注意：

Save asjobname.db表示以工作文件名保存数据库；而Save as……程序将数据保存到另外一个文件名中，当前的文件内容并不会发生改变，保存之后进行的操作仍记录在原来的工作、文件的数据库中。

重复存储到一个同名数据库文件，ANSYS先将旧文件复制到jobname.dbb作为备份，用户可以恢复它，相当于执行一次Undo操作。

在求解之前保存数据库。

3.恢复数据库文件

ANSYS提供了以下三种方式恢复数据库。

1）利用工具栏上面的RESUM_DB命令，如图1-7所示。

2）使用命令流方式进行数据库恢复。

命令：Resume，Fname，ext，dir，slab

3）用下拉菜单方式恢复数据库。

GUI：Utility Menu＞FILE＞Resume jobname.db

或Utility Menu＞FILE＞Resume from……

4.读入文本文件

ANSYS程序经常需要读入一些文本文件，如参数文件、命令文件、单元文件、材料文件等，常见读入文本文件的操作如下。

1）读取ANSYS命令记录文件。

命令：/Input，fname，ext，--，line，log

GUI：Utility Menu＞FILE＞Read input from

2）读取宏文件。

命令：∗Use，name，arg1，arg2，…，arg18

GUI：Utility Menu＞Macro＞Execute Data Block

3）读取材料参数文件。

命令：Parres，lab，fname，ext，…

GUI：Utility Menu＞Parameters＞Restore Parameters

4）读取材料特性文件。

命令：Mpread，fname，ext，--，lib

GUI：Main Menu＞Preprocess＞Material Props＞Read from File

或Main Menu＞Preprocess＞Loads＞Other＞Change Mat Props＞Read from File(www.daowen.com)

或Main Menu＞Solution＞Load step opts＞Other＞change Mat Props＞Read from File

5）读取单元文件。

命令：Nread，fname，ext，--

GUI：Main Menu＞Preprocess＞Modeling＞Creat＞Elements＞Read Elem File

6）读取节点文件。

命令：Nread，fname，ext，--

GUI：Main Menu＞Preprocess＞Modeling＞Creat＞Nodes＞Read Node File

5.写出文本文件

1）写入参数文件。

命令：Parsav，lab，fname，ext，…

GUI：Utility Menu＞Parameters＞Save Parameters

2）写材料特性文件。

命令：Mpwrite，fname，ext，…，lib，mat

GUI：Main Menu＞Preprocess＞Material Props＞Write to File

或Main Menu＞Preprocess＞Loads＞Other＞Change Mat Props＞Write to File

或Main Menu＞Solution＞Load step opts＞Other＞change Mat Props＞Write to File

3）写入单元文件。

命令：Ewrite，fname，ext，--，kappnd，format

GUI：Main Menu＞Preprocess＞Modeling＞Creat＞Elements＞Write Elem File

4）写入节点文件。

命令：Nwrite，fname，ext，--，kappnd

GUI：Main Menu＞Preprocess＞Modeling＞Creat＞Elements＞Write Node File

6.文件操作

ANSYS的文件操作相当于操作系统中的文件操作功能，如重命名文件、复制文件和删除文件等。

1）重命名文件。

命令：/rename，fname，ext，--，fname2，ext2，…

GUI：Utility Menu＞File＞File Operation＞Rename

2）复制文件。

命令：/copy，fname，ext1，--，fname2，ext2，…

GUI：Utility Menu＞File＞File Operation＞Copy

3）删除文件。

命令：/delete，fname，ext，--

GUI：Utility Menu＞File＞File Operation＞Delete

7.列表显示文件信息

1）列表显示Log文件。

GUI：Utility Menu＞File＞List＞Log Files

或Utility Menu＞List＞Files＞Log Files

2）列表显示二进制文件。

GUI：Utility Menu＞File＞List＞Binary Files

或Utility Menu＞List＞Files＞Binary Files

3）列表显示错误信息文件。

GUI：Utility Menu＞File＞List＞Error Files

或Utility Menu＞List＞File s＞Error Files
