通常情况下，氢气没有腐蚀性，也不与典型的容器材料发生反应。在特定的温度和压力条件下，它可以扩散到钢铁和其他金属中，导致我们所知的使高强钢的强度降低或脆化，为了避免这个问题，必须选择适当材料来制备储氢的容器或钢瓶，保证灌氢后100年都不会发生泄漏或劣化。

目前用在氢气系统中比较多的是奥氏体不锈钢以及铝合金钢。图18-12是各种奥氏体不锈钢在氢气环境下使用时的颈缩的温度变化，SUS316L、SUS316NG和SUS310S受氢气环境的影响比较小。此外如图18-13所示，各种不锈钢中，含镍成分高的不锈钢受氢气的影响小^[22]。

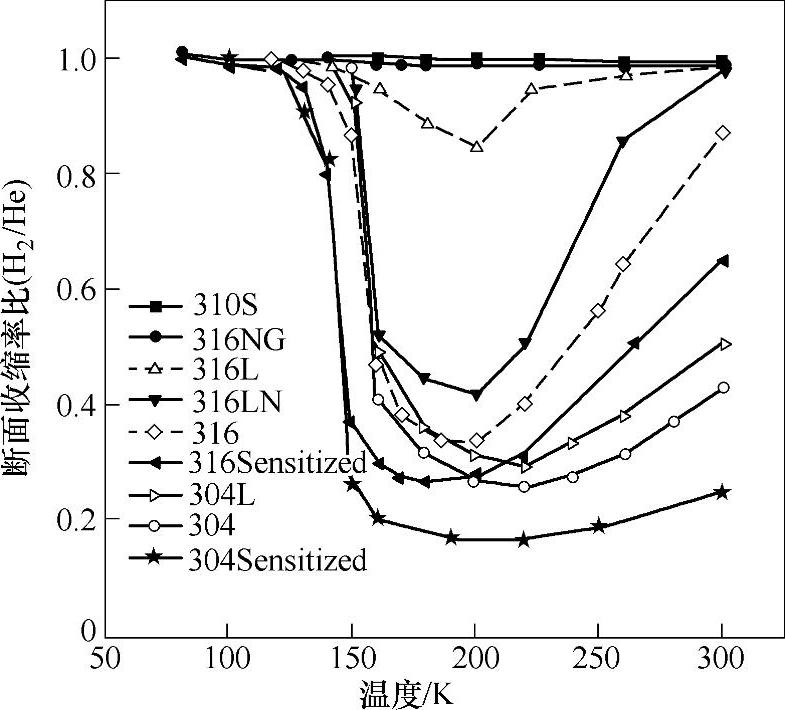

图18-12 氢气对奥氏体不锈钢的相对颈缩的影响

(www.daowen.com)

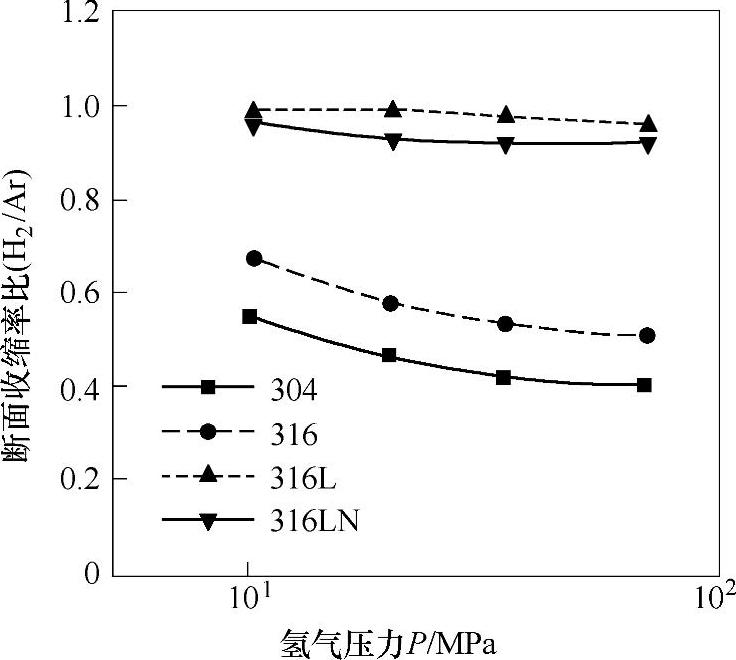

图18-13 氢气压力对奥氏体不锈钢的相对颈缩的影响

除了母材材质外，其加工处理的工艺，尤其是焊接工艺也会对氢脆产生影响。常见的焊接有TIG（Tungsten Inert Gas）焊接、MIG（Metal Inert Gas）焊接、SAW（Submerged Arc Welding）、减压电子束（Reduced Pressure Electron Beam）焊接、摩擦搅拌焊接（Friction Stir Welding）、CO₂激光焊接等方式。TIG、MIG、SAW方法可以改变奥氏体不锈钢来的低温韧性，而FSW和RPEB则对铝合金焊接更适合^[7]。

除了铁基金属外，其他金属也存在相同的问题，尤其是钛合金。在石油化工装置中，如醋酸、乙醛、精对苯二甲酸、尿素等产业有较多引进的或国产的钛设备，乙烯生产与发电装置中也用钛制海水冷却器及冷凝器。钛设备多是关键的心脏设备，常常是压力容器，对保证生产有举足轻重的作用。在高温、高压、接触强腐蚀介质环境下运行，甚至易燃易爆，使用条件苛刻，尽管大部分钛设备使用良好，而且预期寿命较长，但某些钛设备及零部件在使用短至3～5年，长至10余年后逐步更换，个别的仅1～2年就失效报废，甚至发生突然事故。钛设备失效大多是腐蚀与开裂，而腐蚀与开裂大多是吸氢与氢脆造成的。因而对在役钛设备进行定期开放检测中，腐蚀吸氢与氢脆检测对钛设备安全评定至关重要。

正因为氢气可以改变钢铁、钛合金、铝合金等一些材料的性质，所以用于氢气系统的材料需要经过认真的评估。
