（1）Sm₂Fe₁₇化合物的HD现象

Sm₂Fe₁₇化合物经过氮化形成Sm₂Fe₁₇N_x化合物，具有很好的永磁特性，是重要的永磁材料。与Nd₂Fe₁₄B化合物相比各向异性矫顽力很大，Sm₂Fe₁₇N_x化合物在几个微米的粉体也具有强的矫顽力。但是Sm₂Fe₁₇N_x化合物在873K以上温度分解成SmN和α-Fe，所以主要用在粘接磁体上。

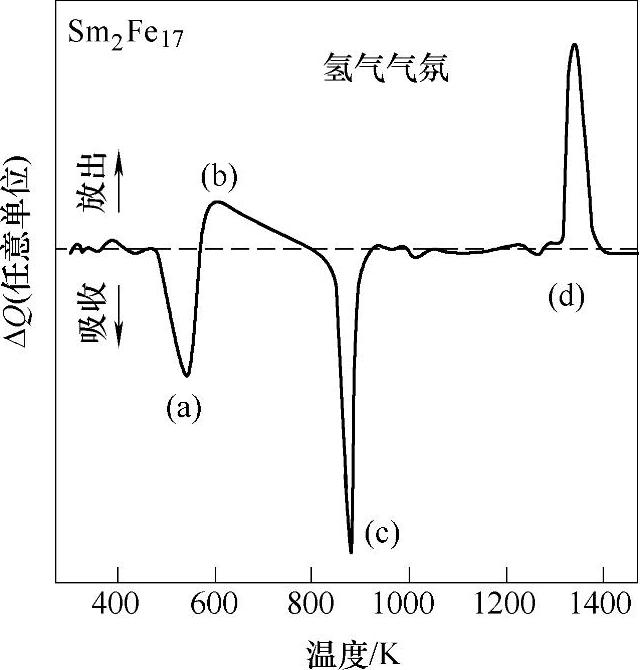

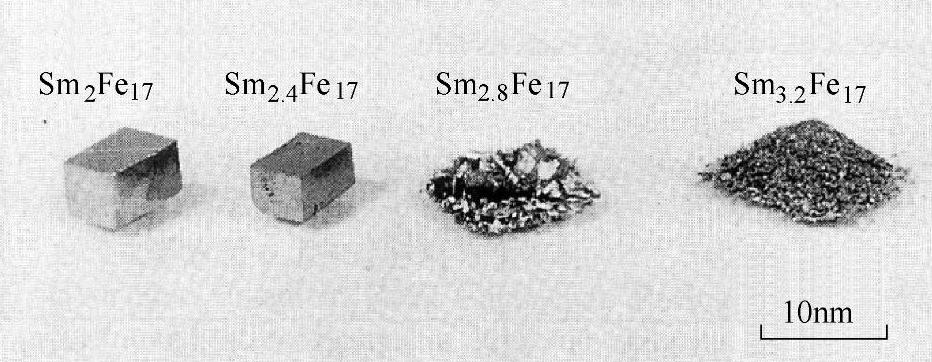

Sm₂Fe₁₇N_x粉体的制备主要是通过粉碎Sm₂Fe₁₇合金，然后进行氮化处理来获得。图17-31是利用热分析方法测得的Sm₂Fe₁₇合金的氢气吸收特性，在加热过程中具有2个吸热和2个放热峰，即在523K附近的放热、在623～823K之间的缓慢吸热、在873K附近的迅速放热和在1373K附近的吸热。XRD和氢含量变化结果表明第一个是氢气在Sm₂Fe₁₇晶格中的固溶，形成Sm₂Fe₁₇N_x化合物，第二个反应是氢从Sm₂Fe₁₇N_x晶格中放出形成Sm₂Fe₁₇，第三个反应是Sm₂Fe₁₇大量吸收氢气，分解成SmH₂和Fe两相；第四个反应是SmH₂的脱氢，并和Fe反应重新形成Sm₂Fe₁₇合金。在第一个反应中，Sm₂Fe₁₇由于氢气的吸收产生的体积膨胀为3.4%，所产生的应力还不至于使Sm₂Fe₁₇形成粉体。杉木谕等人通过少量的增加少量的Sm浓度，从而能够增加氢气吸收时的应力，使合金粉碎。如图17-32所示。

图17-31 Sm₂Fe₁₇合金的氢气吸收特性

(www.daowen.com)

图17-32 不同成分Sm_2+xFe₁₇合金的HD结果

（2）Nd-Fe-B系永磁体的HD现象

氢粉碎处理HD工艺是利用Nd₂Fe₁₄B相和Nd相吸收H₂速度不同，从而在Nd₂ Fe₁₄ B相和富Nd相交界处产生应力并形成微裂纹，在接下来的气流磨工程中很容易沿Nd相裂开，主相晶粒完整，形成单晶粉末，有效克服了传统制备工艺中的缺陷。正是由于单晶粉末均匀细小，保证了在磁场取向成型磁体具有高取向度。

Nd-Fe-B系永磁体不用加热，在室温下就可以产生HD现象，可以从块状合金直接变成微粉，所以在烧结永磁体制备过程中，HD现象被作为粉碎的前处理过程利用。这类化合物的HD现象并非由Nd₂Fe₁₄B相的吸氢而引起，而是由晶粒间分布的富Nd相吸氢所引起的^[22]。这种判断的理由是Nd₂Fe₁₄B相不加热到473K进行处理的话是不吸收氢气的，但是富Nd相却可以在室温下吸收氢气。因为富Nd相吸氢是一个放热过程，可以使周围的Nd₂Fe₁₄B相得到加热而吸氢，从而使整个样品的发生联锁的HD现象。
