表17-2为目前已经报道的可以通过氢气吸收而非晶化的金属间化合物。表中A是氢化物形成元素（Ti、Zr、R=稀土元素等），B是非氢化物形成元素（Fe、Co、Ni、Al、Ga、Sn等）。氢气吸收非晶化的金属间化合物有A₃B、A₂B和AB₂类的成分，而有名的LaNi₅型AB₅和FeTi型AB成分化合物都没有观察到氢气吸收非晶态化。从晶体结构来看有L1₂（fcc）、D0₁₉、C23、B8₂以及C15型结构。机械合金化等其他固相反应法与晶体的结构关系没有太大关系，这一点与氢气吸收非晶态化有很大不同。其原因是氢原子要占住晶体中的特殊位置，使非晶态热力学上稳定，动力学进行容易。

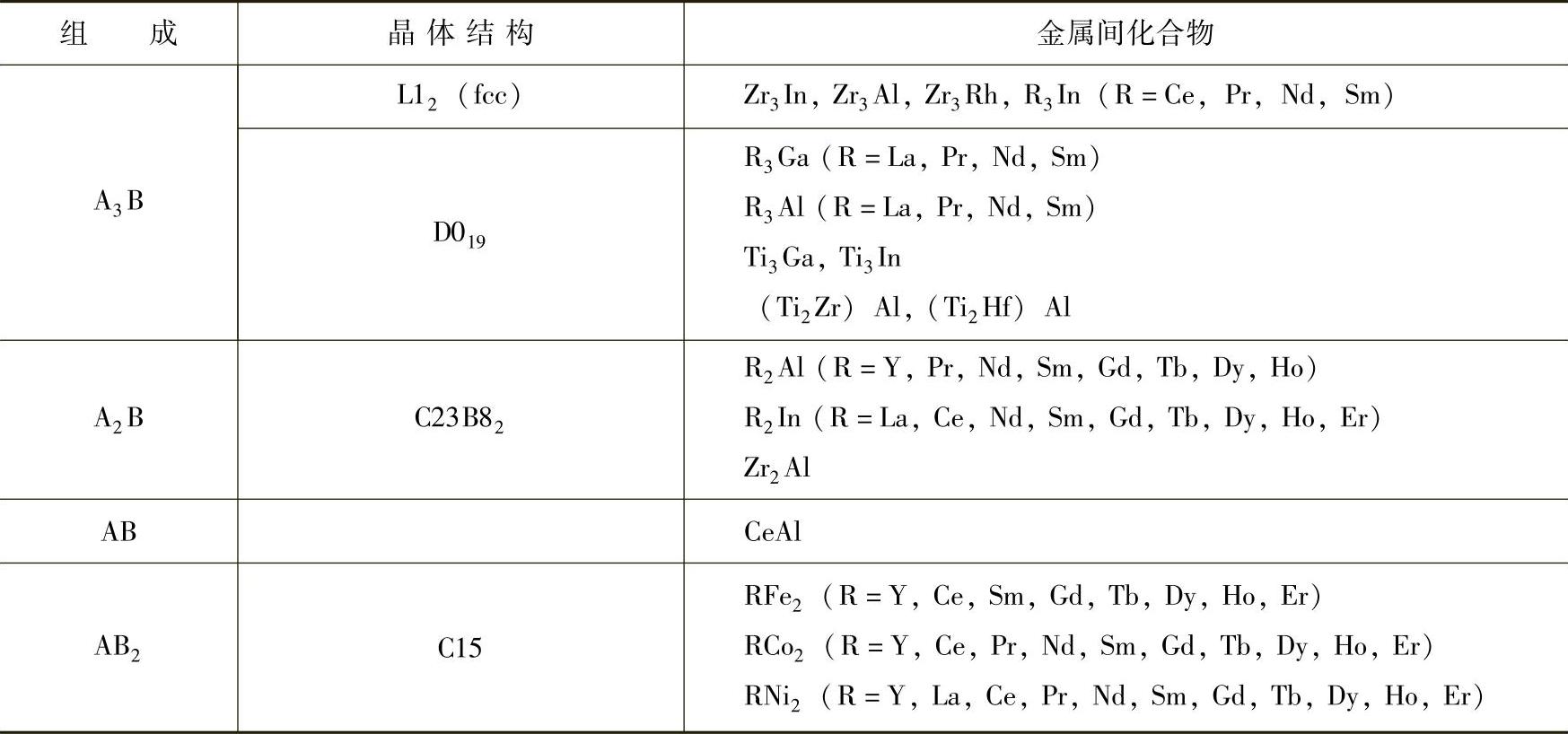

表17-2 氢致非晶化的金属间化合物种类和晶体结构

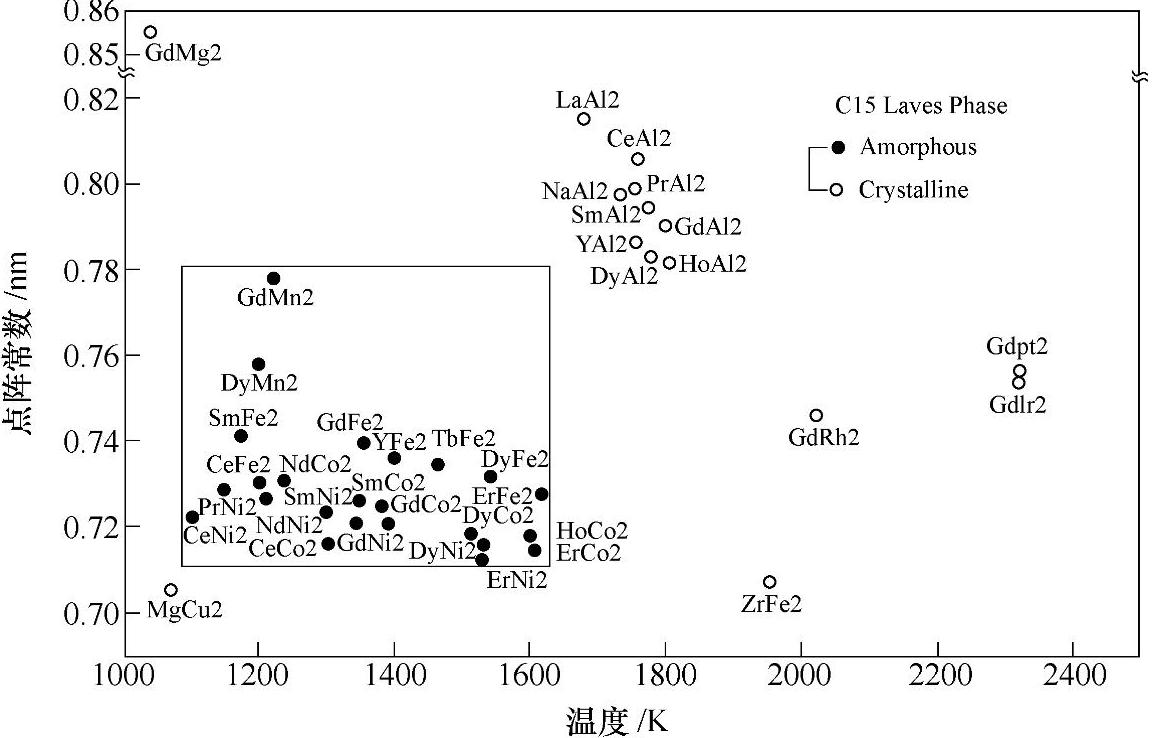

C15型Laves化合物中很多都可以氢致非晶态化，但是也有一些是形成氢致非晶态化的。图17-24给出了氢致非晶态化与C15型Laves化合物的熔点和点阵常数的相关性。从此图可以看到C15型Laves化合物的氢致非晶态化需要满足一下条件：同时含有与氢亲和力强的元素以及不强的元素，化合物热稳定性差（即熔点或分解温度低于1600K），晶格点阵常数在0.71～0.78nm之间。(www.daowen.com)

图17-24 C15型Laves型化合物氢致非晶化与晶体常数以及熔点的相关关系
