图8-50是Zr-H体系相图。Zr可以吸氢形成ZrH₂的氢化物，298K的生成焓DH为-166.1kJ/molH₂。由Zr-H体系相图（见图8-50）可知，温度在823K以下时，Zr可以吸氢直接转变为δ相的ZrH_1.3-1.8。δ相的氢化锆具有立方结构，晶格常数为a=0.47803nm。进一步吸氢可以形成ε相的ZrH_1.8-2.0。ε相的氢化锆具有四方结构，晶格常数为a=0.497565nm，c=0.445095nm。Zr吸氢过程中还可以形成具有四方结构的亚稳相γ-ZrH0.5，晶格常数为a=0.45957nm，c=0.49686nm。Zr的吸氢PCT曲线如图8-51所示。

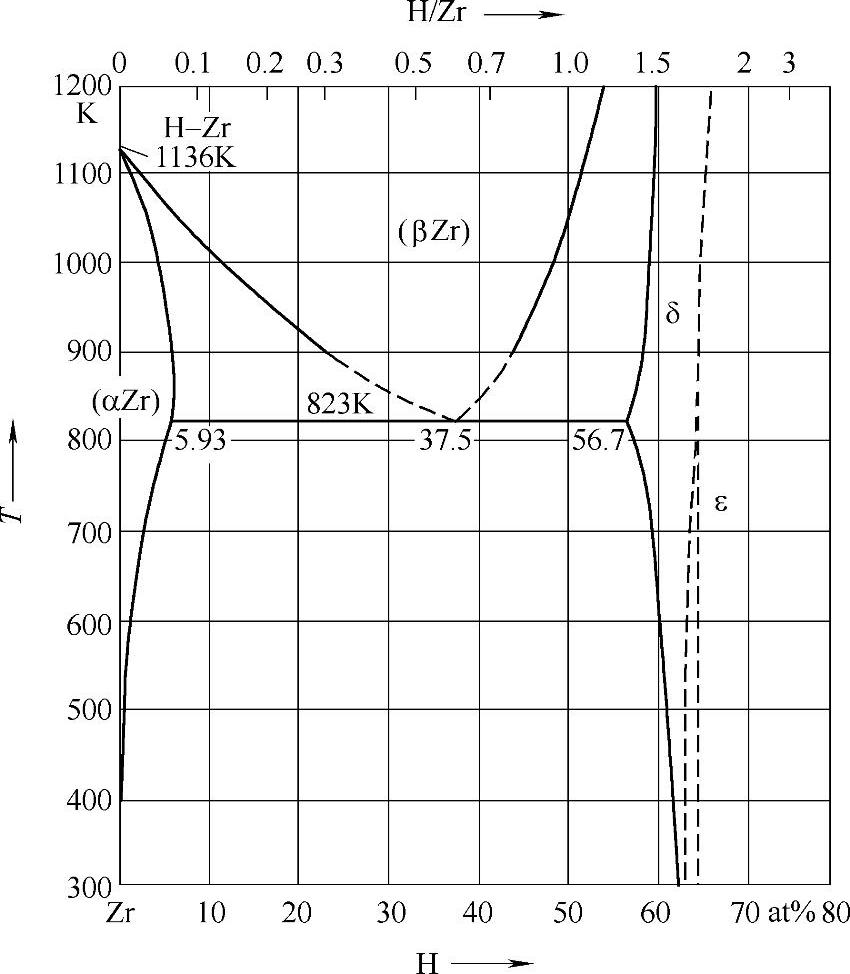

图8-50 Zr-H体系相图

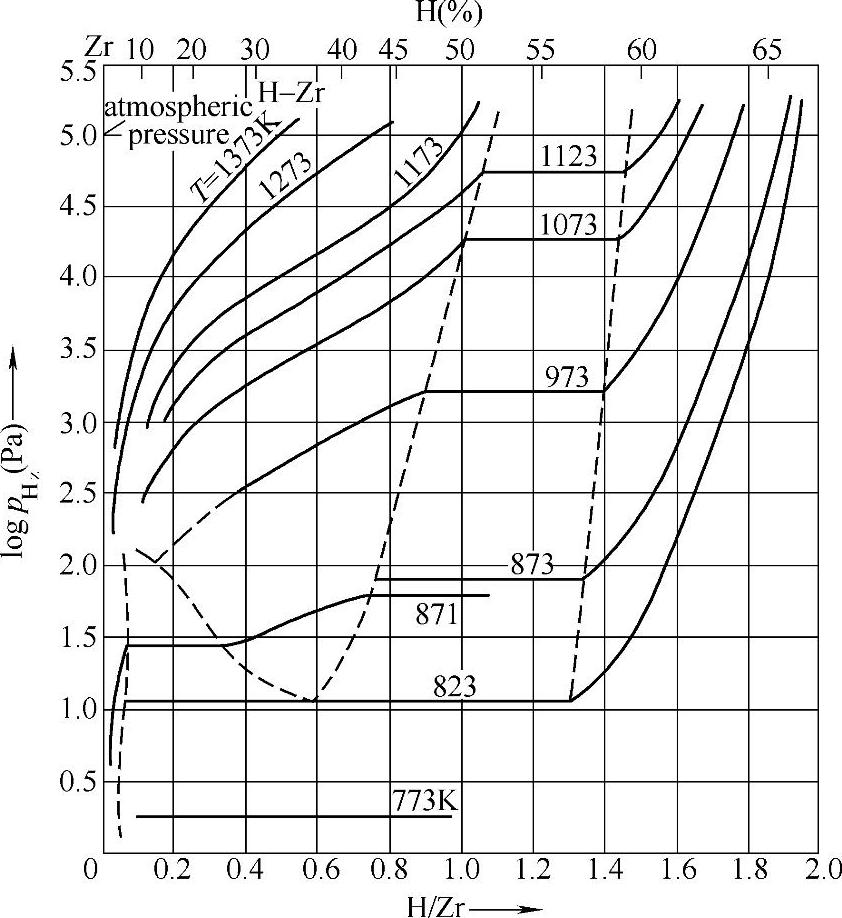

图8-51 Zr吸氢的PCT曲线

在20世纪60年代，Pebler和Gulbransen发现了二元锆基Laves相合金ZrM₂（M=V、Cr、Mn、Fe、Co、Mo等）的吸氢行为，并对该体系进行了广泛的研究。研究发现，ZrV₂、ZrCr₂和ZrMn₂能大量吸氢而形成ZrV₂H_5.3、ZrCr₂H_4.1和ZrMn₂H_3.9的氢化物。这些储氢合金具有比LaNi₅等稀土系储氢材料更大的储氢量，动力学性能较好，因而备受关注。通过掺入V、Mn、Cr、Fe、Co、Cu、Ti、Ni、Nd和Hf等金属元素^[245-247]，调节元素的比例而开发出一系列性能优异的储氢材料应用储氢电极，具有较高的放电容量，综合性能较好，具有良好的应用前景。目前较成熟的Zr基Laves相合金储氢材料有ZrV₂、ZrCr₂和ZrMn₂三大系列合金，几种有代表性的Zr基储氢合金的性能见表8-17。(www.daowen.com)

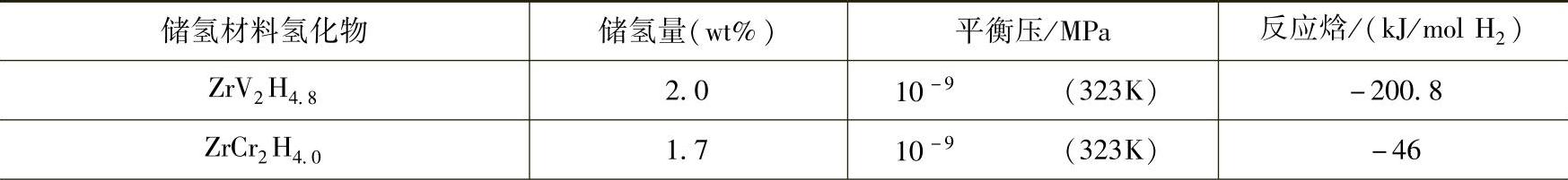

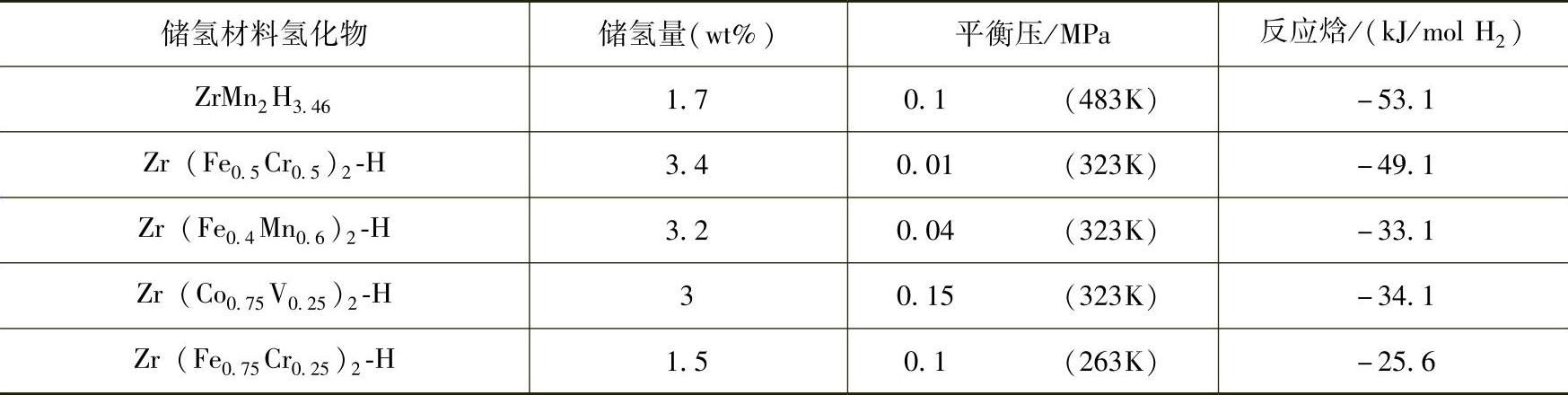

表8-17 几种有代表性的Zr基储氢合金的性能

（续）
