Mg-Fe-H体系的氢化物为Mg₂FeH₆，其氢含量为5.4wt%，在普通金属氢化物中，它具有最高的氢体积密度150kg/m³。Mg与Fe不存在Mg_xFe_y合金，Mg₂FeH₆的制备过程尤其是纯相的制备一直比较困难^{[166，173-180]}。

有小组^[149]通过氢等离子体电弧法首先制备得到Mg与Fe的纳米颗粒，其中Mg的平均颗粒尺寸大约为300nm，Fe的颗粒尺寸约为30～50nm。然后通过Mg与Fe的纳米颗粒在不同气氛和不同温度条件下来制备Mg₂FeH₆（见图8-40），制备结果显示4MPa氢气压力下，673K，反应80h或者4MPa氢气压力下，在723K，反应24h可以获得主相为Mg₂FeH₆的样品，样品中有少量Fe的存在。

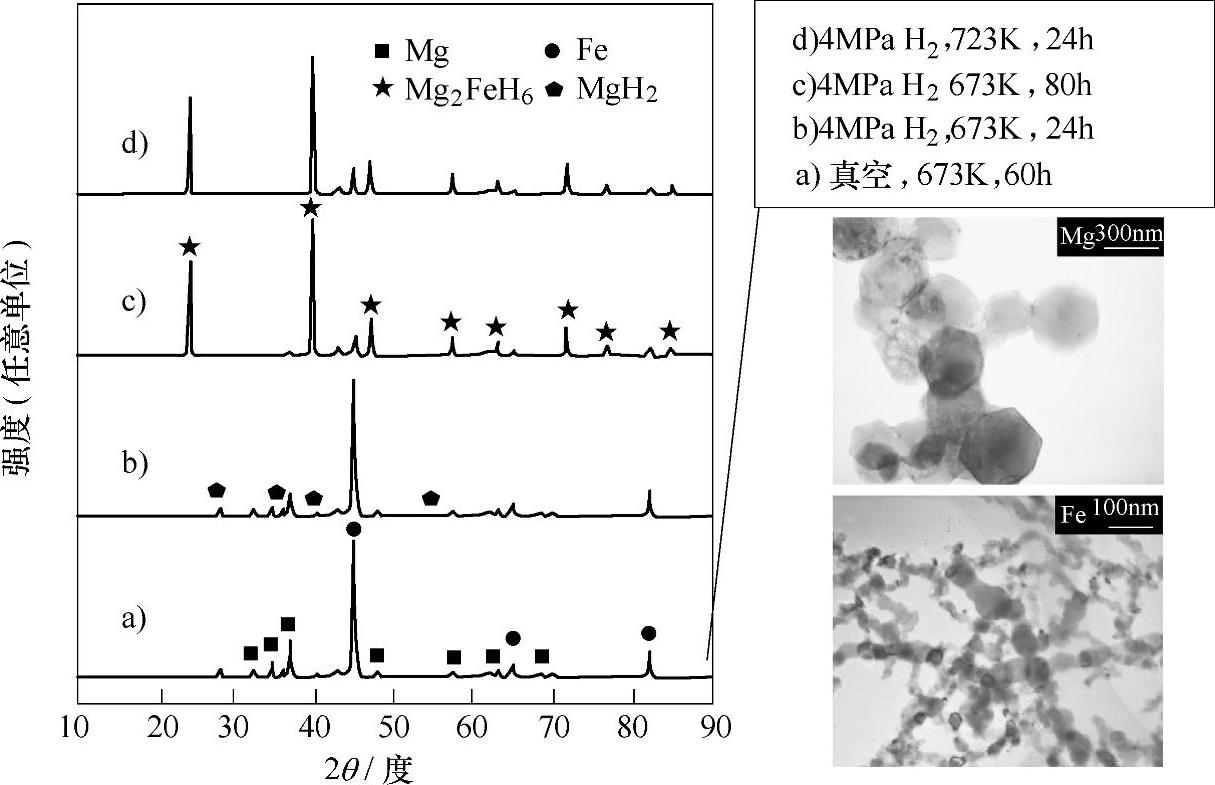

图8-40 从Mg与Fe的纳米颗粒，不同气氛条件下（右上角）制备Mg₂FeH₆样品的X射线衍射图（右下角为Mg与Fe纳米颗粒的透射电镜照片）

通过升温合成的方法制备Mg₂FeH₆化合物并使用高压DSC以及原位X射线衍射技术^[179，180]可以研究制备过程中的反应机理（见图8-41）。(www.daowen.com)

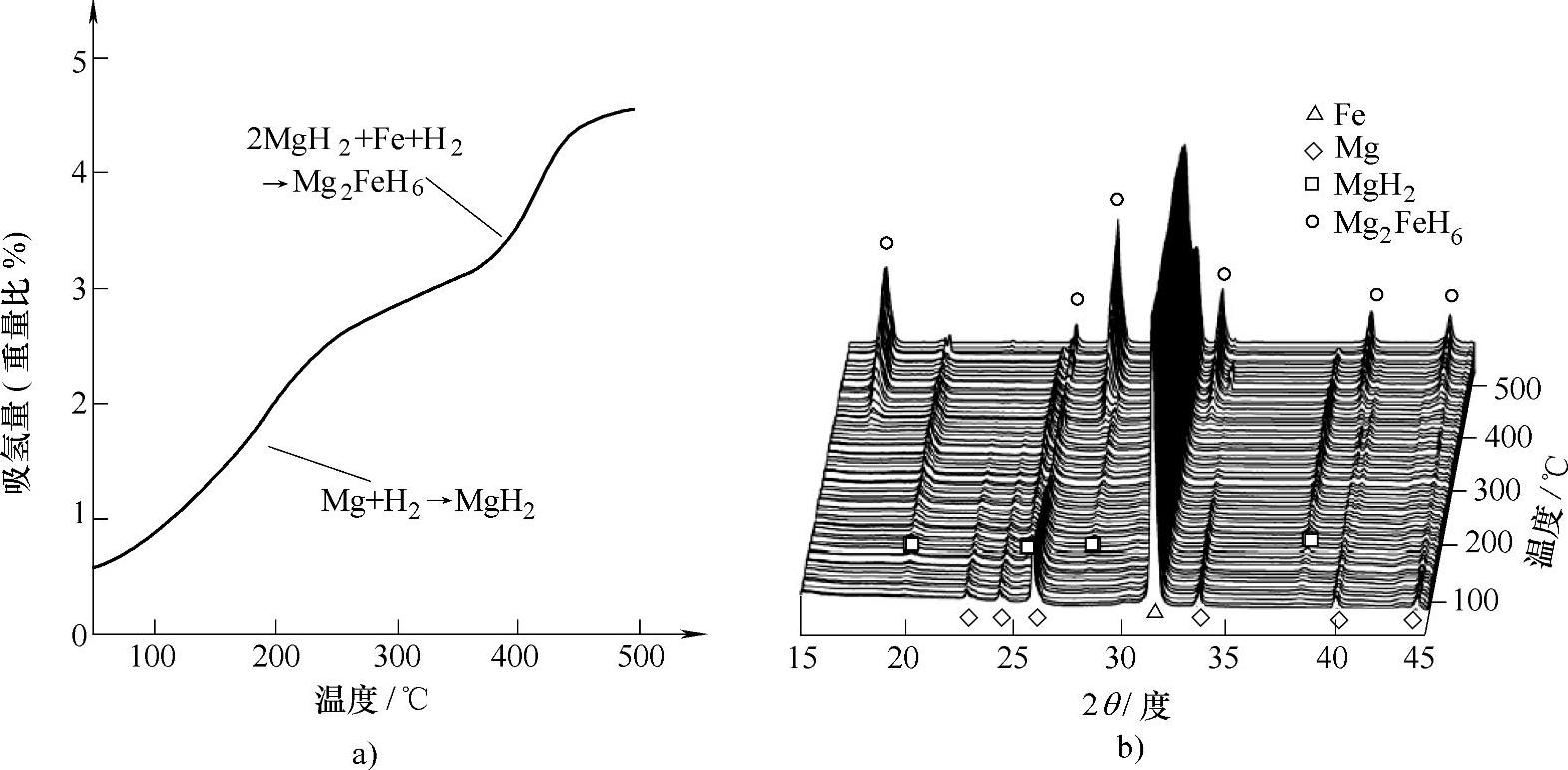

图8-41 100bar氢气气氛中升温合成制备Mg₂FeH₆化合物，升温速率为5℃/min（图a）；氢气气氛中升温合成制备Mg₂FeH₆化合物的原位X射线衍射结果（图b）

Bogdanovic^[175]提出了Mg₂FeH₆作为储热体系合金的新概念，因为Mg₂FeH₆在放氢过程中释放出大量的热，同时作者还把Mg₂FeH₆-2Mg+Fe作为潜在储热体系与MgH₂-Mg体系相比较。

其他研究较多的Mg基储氢合金材料还包括Mg-Al体系合金、Mg-Ti体系合金、Mg-Cu体系合金、Mg₃Pr体系合金、Mg₃Nd体系合金、Mg-Y-Ti体系合金等，Sakai等人^[181，182]通过GPa级超高压合成技术制备了Mg-M-H（M为Ti，Nb，V，Zr，Hf，Ta等）氢化物。
