Mg-Co体系存在的化合物主要有MgCo₂、MgCo和Mg₂Co。以前一些文献^[161-164]报道了Mg₂Co的存在，但是后来此化合物被认为是MgCo组分^[165]。Mg-Co-H体系报道存在的氢化物主要有Mg₂CoH₅、Mg₃CoH₅^[163，166]、Mg₆Co₂H₁₁^[167，168]等。Mg₂CoH₅氢化物的含氢量为4.5wt%，超过Mg₂NiH₄的含量氢。但是其吸放氢需要在比较苛刻的温度条件下进行，影响了其作为储氢材料的实用化研究。

图8-38 通过Mg，Co纳米颗粒制备得到的纳米结构Mg₂CoH₅化合物在不同温度下的放氢PCT图

有学者通过氢等离子体电弧法先制备得到Mg和Co的纳米颗粒，然后从这两种金属纳米颗粒混合物开始合成了Mg₂CoH₅并研究了其吸放氢性能的热力学以及动力学^[149，163]。图8-38显示了通过Mg、Co纳米颗粒制备得到的纳米结构Mg₂CoH₅化合物在不同温度下的放氢PCT曲线图。图中出现了两个平台，原因是因为有Mg₃CoH₅的中间氢化物的生成，通过A点样品的X射线粉末衍射可以证实这一点。(www.daowen.com)

有研究者^{[3，169-172]}通过球磨方法获得了类似非晶结构的体心立方BCC结构的Mg-Co合金。此合金可以在最低-15℃的温度下快速吸收氢，这是目前报道的镁基材料吸氢的最低的温度。同时他们还在研究纳米BCC结构Mg₆₀Ni₅Co_mX_35-m（X为Co、B、Al、Cr、V、Pd或Cu）体系合金发现这些BCC结构的合金不同的晶胞参数与吸氢量具有很大的关系，当晶胞参数在0.300～0.308nm范围内时，BCC结构Mg-Co基合金容易吸氢，但当晶胞参数超过0.313nm时，BCC合金吸氢量很小（见图8-39）。

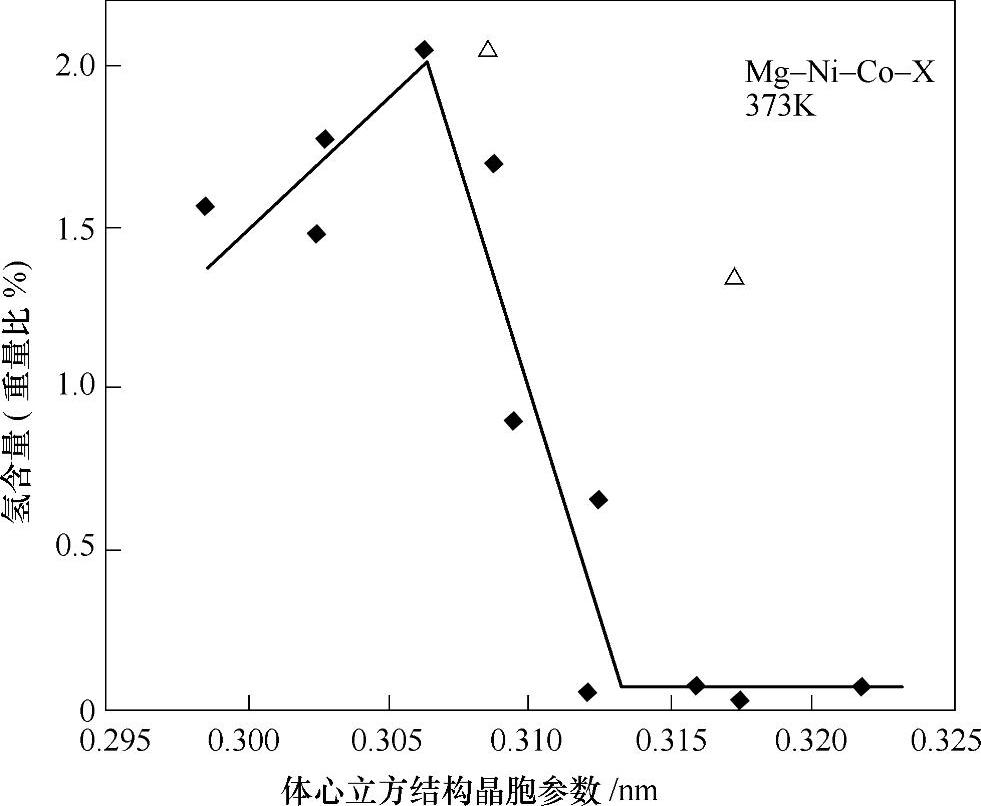

图8-39 纳米体心立方结构Mg₆₀Ni₅Co_mX_35-m（X为Co、B、Al、Cr、V、Pd或Cu）体系合金在100℃下吸氢量与晶胞参数的关系^[3]
