气体的吸附和材料表面的性质密切相关，表面粗糙深度大于直径的小坑就称为孔。固体根据孔性质的不同，可以分为：微孔（＜2nm）、介孔（2～50nm）、大孔（50nm以上）材料。在同一温度下，测定不同压力下吸附平衡时的气体吸附量，得到吸附等温线，不同类型的吸附等温线反映了固体材料表面的性质。1985年，IUPAC提出将吸附等温线分为6种类型（见图7-1）^[1]：

Ⅰ型吸附等温线又称为Langmuir等温线，随着压力的增大，吸附量的增加先快后慢，出现一个转折点，这个点可以认为是吸附质中的小孔被填满时的点。微孔材料的等温吸附常常表现为这一类型的吸附曲线。

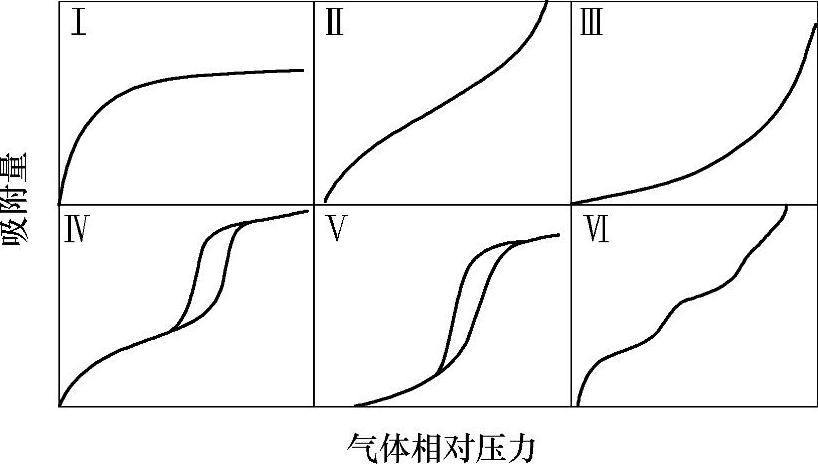

图7-16 种吸附等温线类型

Ⅱ型吸附等温线近S形，在较低压力下的拐点，可以认为是单分子层的饱和点，随着压力的增加，出现第二层及多层吸附。非多孔和大孔固体材料的等温吸附常常表现为这一类型的吸附曲线。

Ⅲ型吸附等温线的形状与Ⅰ型相反，又称为反Langmuir等温线，随着压力的增大，吸附量的增加先慢后快，向下凹，这是因为气体分子与吸附质的相互作用较弱，单分子层的吸附热比多层吸附小，在气压较大时，气体出现冷凝现象，吸附量大大增加。当固体材料与气体分子的相互作用很弱，小于气体分子之间的相互作用时，呈现出这一类型的吸附曲线。(www.daowen.com)

Ⅳ型吸附等温线在低压区与Ⅱ型曲线很像，在低压下有一个单层吸附与多层吸附之间的拐点。随着压力的增大，发生毛细凝聚现象，吸附量迅速增加，之后出现一个转折点，曲线趋于平坦，这个点可以认为是所有孔均发生毛细凝聚的点。毛细凝聚现象也会导致吸附曲线出现滞回，即脱附曲线在吸附曲线的上方。介孔材料的吸附常常表现为这一类型的吸附曲线。

Ⅴ型吸附等温线在低压区与Ⅲ型曲线很像，较高压力下跟Ⅳ型曲线一样，会出现由毛细凝聚导致的滞回现象。Ⅴ型吸附等温线很少见，发生于固体材料与气体相互作用力很弱，而气体分子之间相互吸引力很大的情况。

Ⅵ型吸附等温线表现为阶梯状，非孔材料表面均匀时才会发生这一类型的吸附，也很少见。

通过等温线的形状可以初步判断材料表面和孔性质的信息，并且可以通过等温线计算出材料的比表面积、孔体积、孔径分布等。
