Micro-Raman谱线分析

Raman光谱是研究和了解材料微结构变化的有力工具。下面对纳米矿物复杂体系进行Micro-Raman光谱分析,数据来源于http://www.originlab.com/ftp/graph_gallery/data/Micro_Raman_Spectroscopy.txt。

(1)下载“Micro_Raman_Spectroscopy.txt”文件,导入工作表,如图14-103a所示。工作表中数据是多组波数和光谱强度数据。

(2)全部选中工作表,单击右键,选择菜单命令【Set As】→【XY XY】,将工作表数据中多组数据的坐标体系设置正确。设置好的工作表如图14-103b。

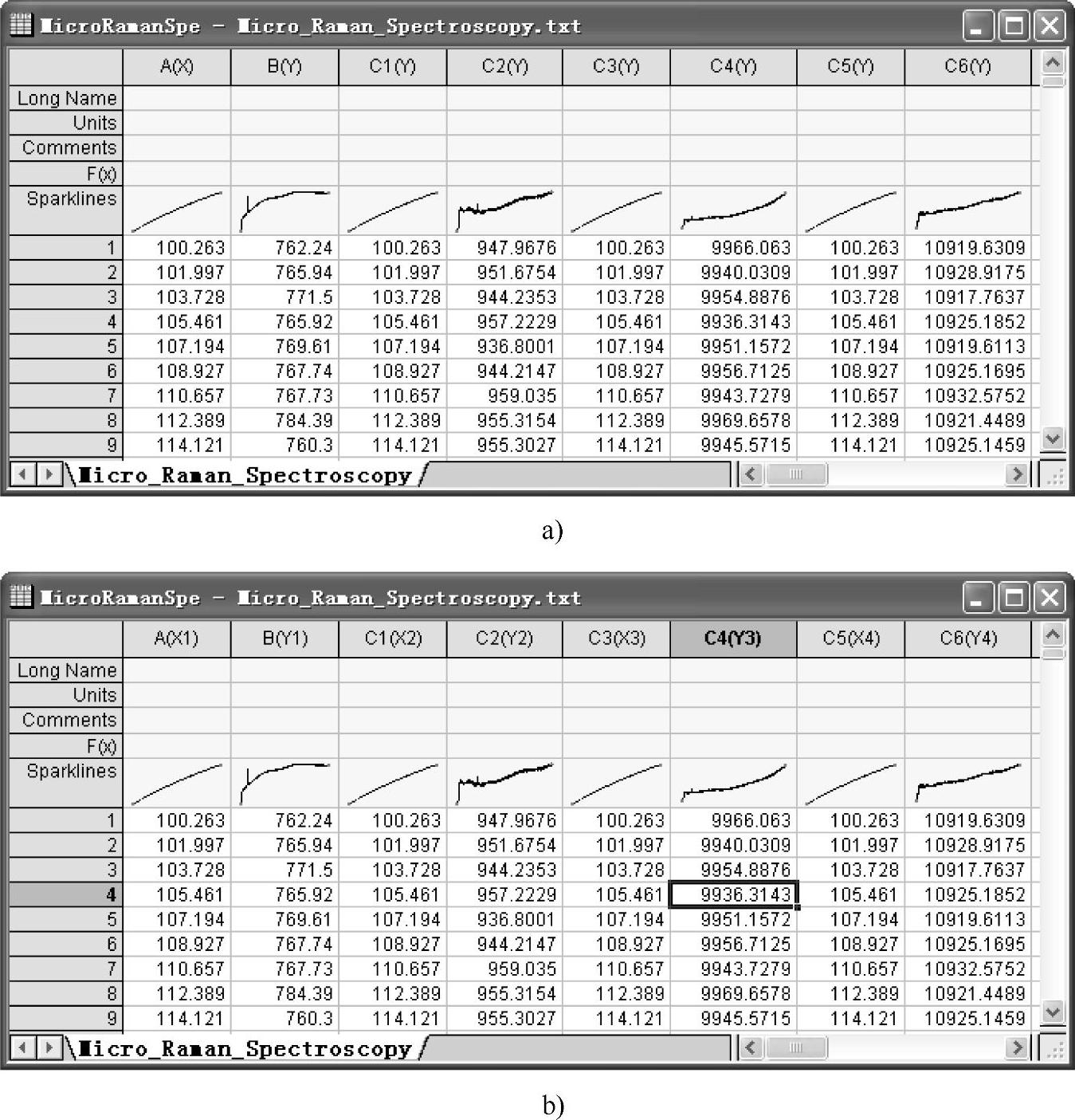

图14-103 Micro_Raman_Spectroscopy工作表

(3)全部选中设置好的工作表,绘制线图并删去图注,如图14-104所示。

(4)双击图中坐标轴,打开【Axis Dialog】窗口,在X轴的页面和在Y轴的页面分别按图14-105a、b所示进行设置。

(5)选择菜单命令【Tool】→【Theme Organizer】,打开【Theme Organizer】窗口。在“Graph”选项卡中选择“Opposite Lines”作为图形的顶部X轴和右部Y轴的主题,如图14-106所示。

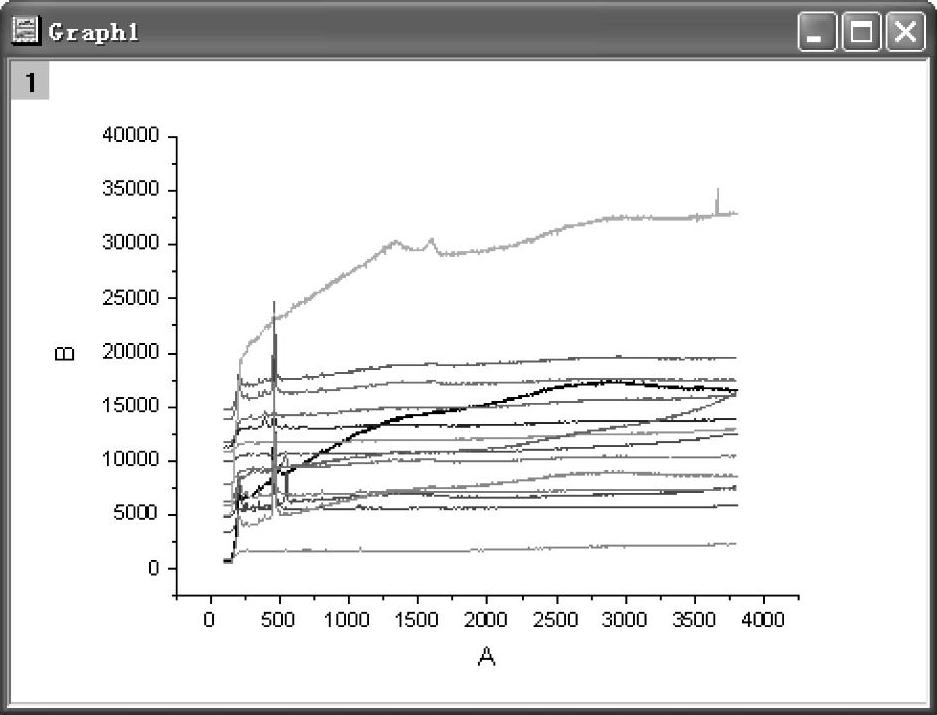

图14-104 绘制线图

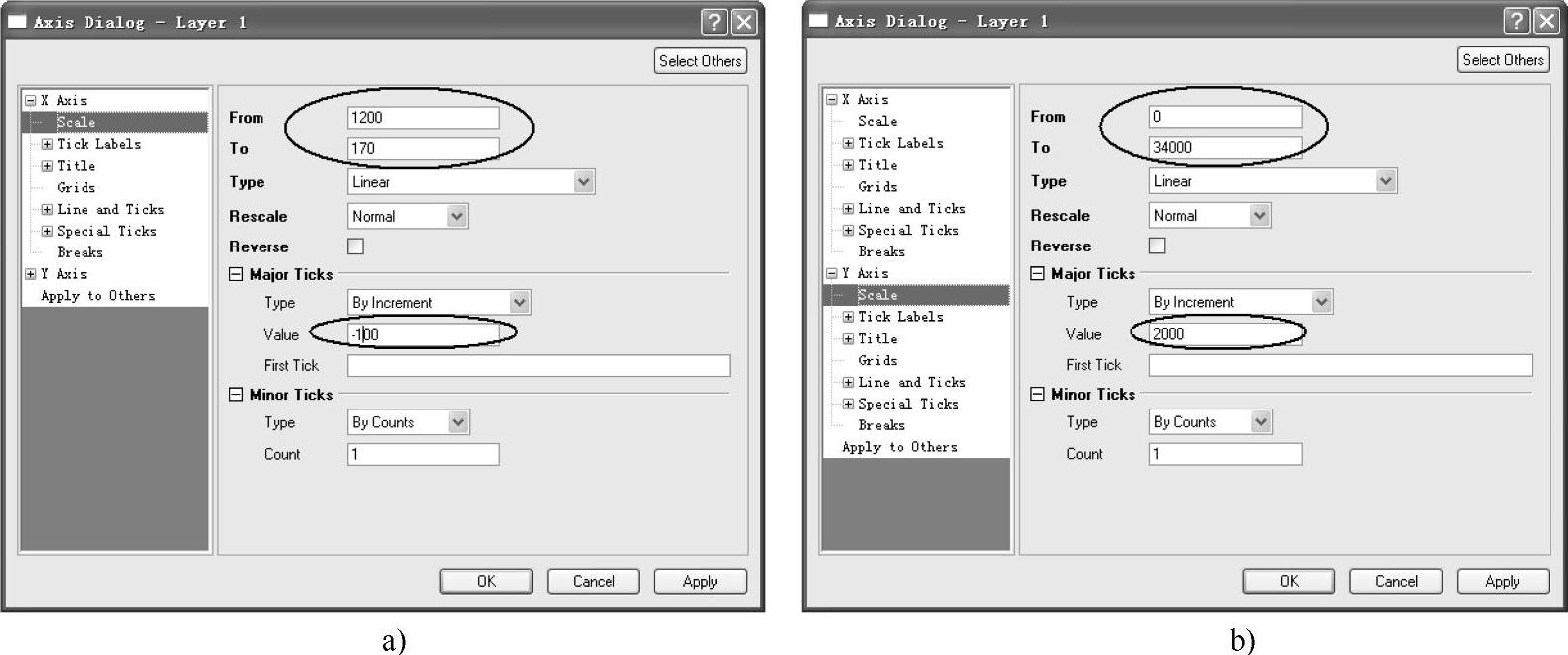

图14-105 【Axis Dialog】窗口的设置

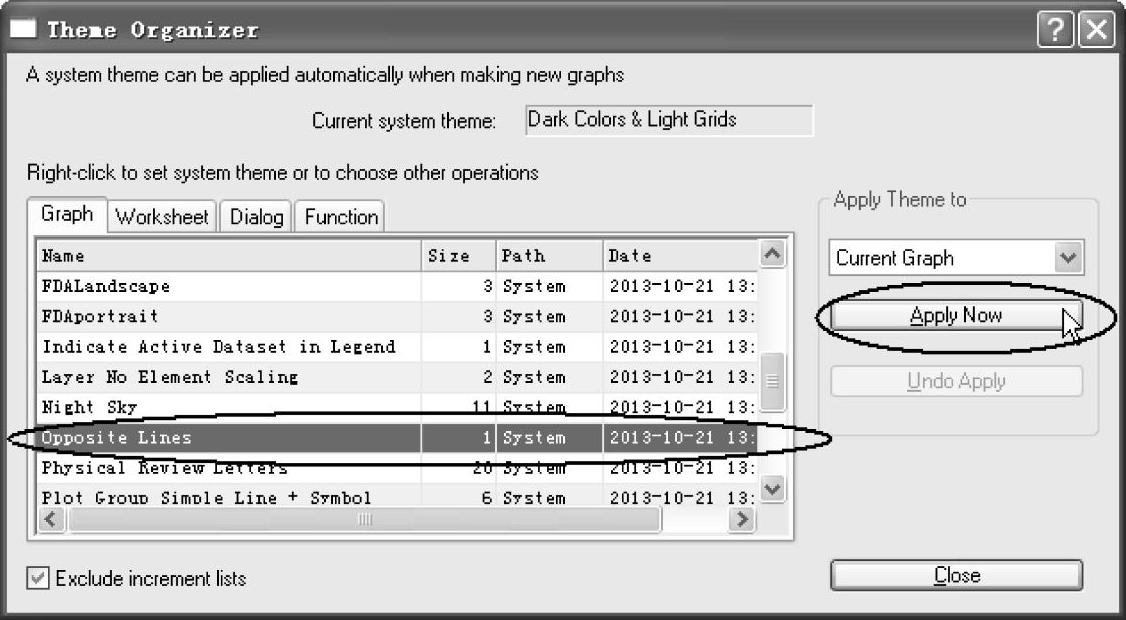

图14-106 在【Theme Organizer】窗口选择主题

(6)在“Tool”工具栏中选择978-7-111-48800-2-Chapter14-136.jpg工具和选择978-7-111-48800-2-Chapter14-137.jpg工具在波数461处加上垂线和标注。修改X轴和Y轴的轴标题。修改完成的Micro-Raman谱线图如图14-107所示。

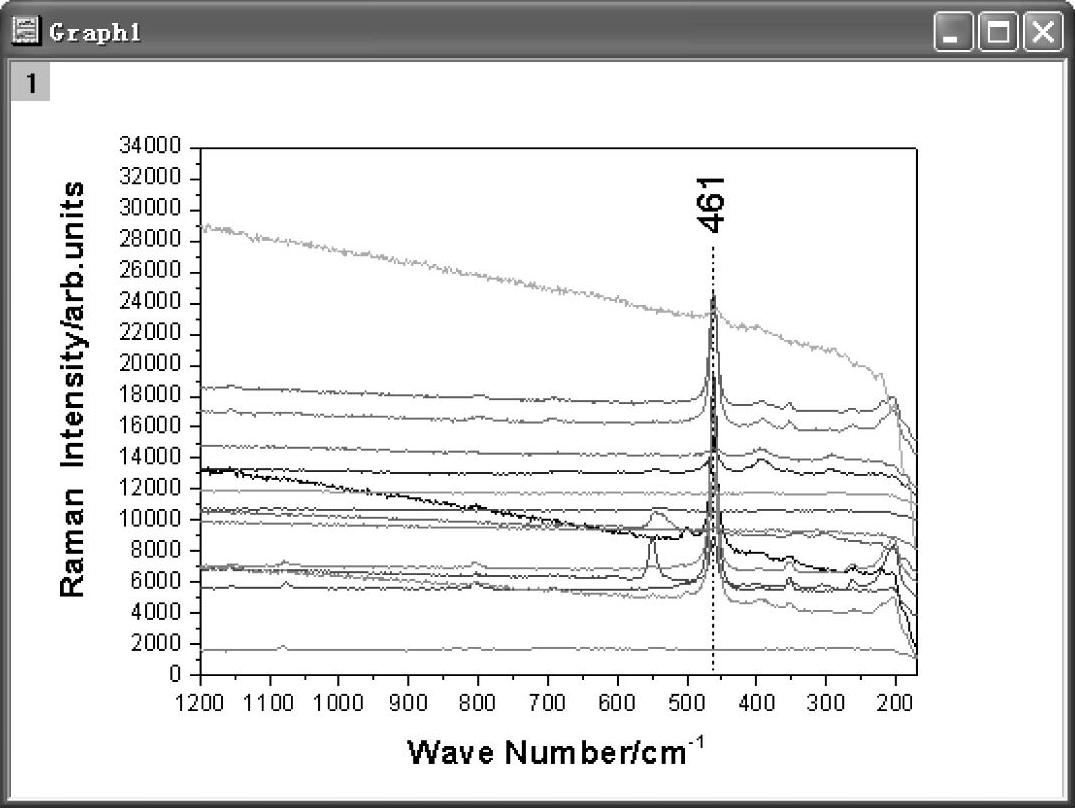

图14-107 修改完成的Micro-Raman谱线图
