X射线衍射（X-ray Diffraction，XRD）是材料科学中经常用来确定物相的一种方法。常需要将不同样品的XRD谱线放在一起进行物相对比分析。此处用D/MAX-RB转靶X射线衍射仪实测的XRD谱线数据（两个对比样品A和B）进行对比图绘制。D/MAX-RB转靶X射线衍射仪测的XRD谱线数据以“*.usr”格式存放。可以直接在Origin中采用数据导入，或先将其转变为Excel数据表格再进行导入。下面采用Origin数据导入向导进行导入并进行处理。

（1）在工作表窗口中，用菜单命令【File】→【Import...】→【Import Wizard...】打开向导对话框，选择导入的数据文件（XRD谱线数据文件多以“*.usr”格式存放），单击多次“Next”按钮进入下一步。当出现【Import Wizard-Header Lines】对话框时，可以看到该数据文件前6个行为试验测试参数，按图中选择“Number of Subheaders”和选择“Comments”范围，如图14-77所示。

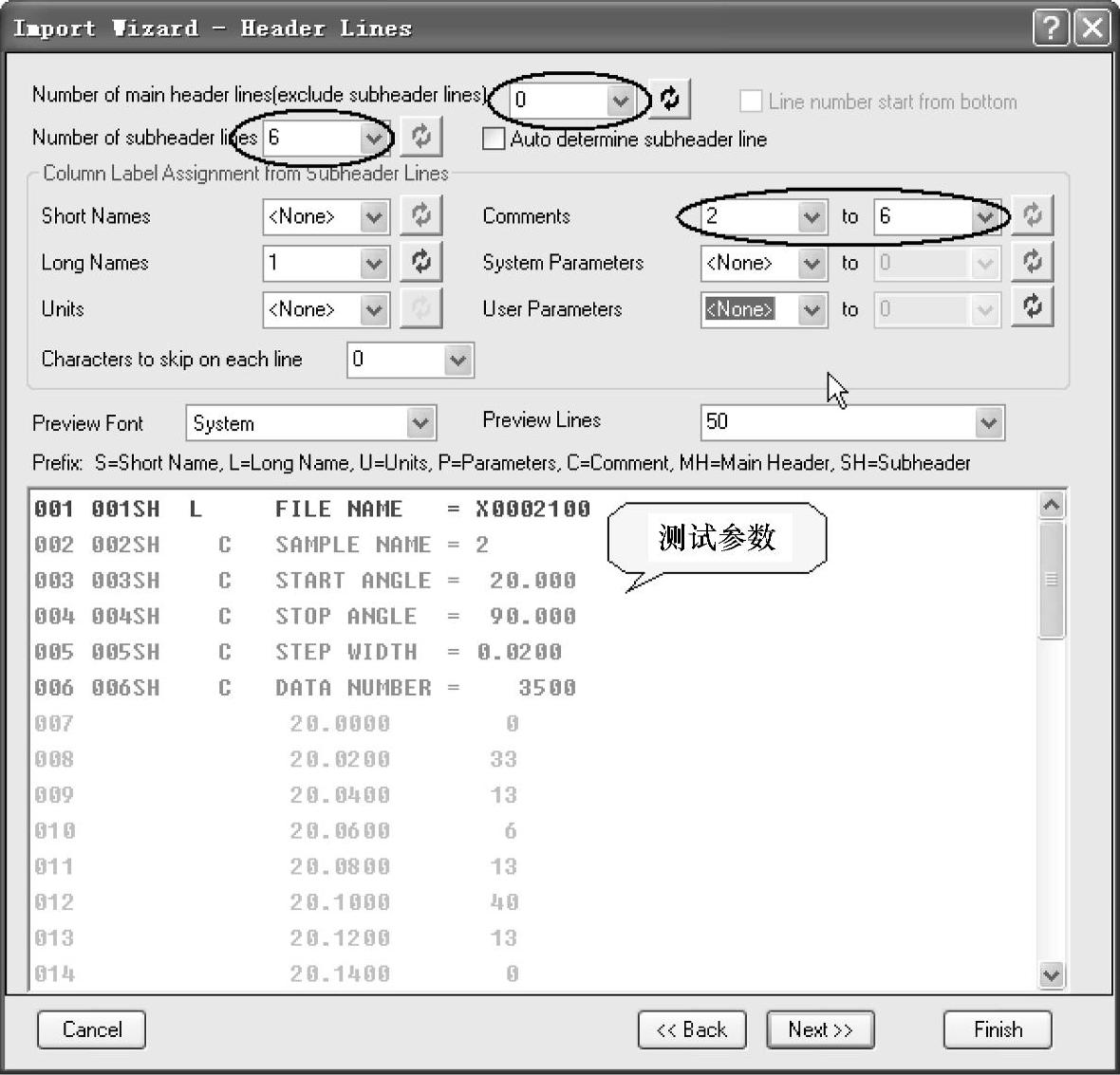

图14-77 【Import Wizard-Header Lines】对话框

（2）单击多次“Next”按钮，进入【Import Wizard-Save Filter】对话框，如图14-78所示。选择滤波文件保存的文件目录和文件名（当有大量的同样XRD数据时，以后在导入同样类型数据时可以采用该滤波文件，以提高效率）。

（3）单击“Finish”按钮，完成用向导导入XRD数据。改变各列名称和用标签标明各列含义。导入后的工作表如图14-79所示。

（4）新建一个工作表，选择菜单命令【File】→【Import...】→【Import Wizard...】，打开向导对话框。在【Import Wizard-Source】对话框中，选择同样类型的XRD文件和滤波文件，如图14-80所示。单击“Finish”按钮，导入其他3个数据文件。

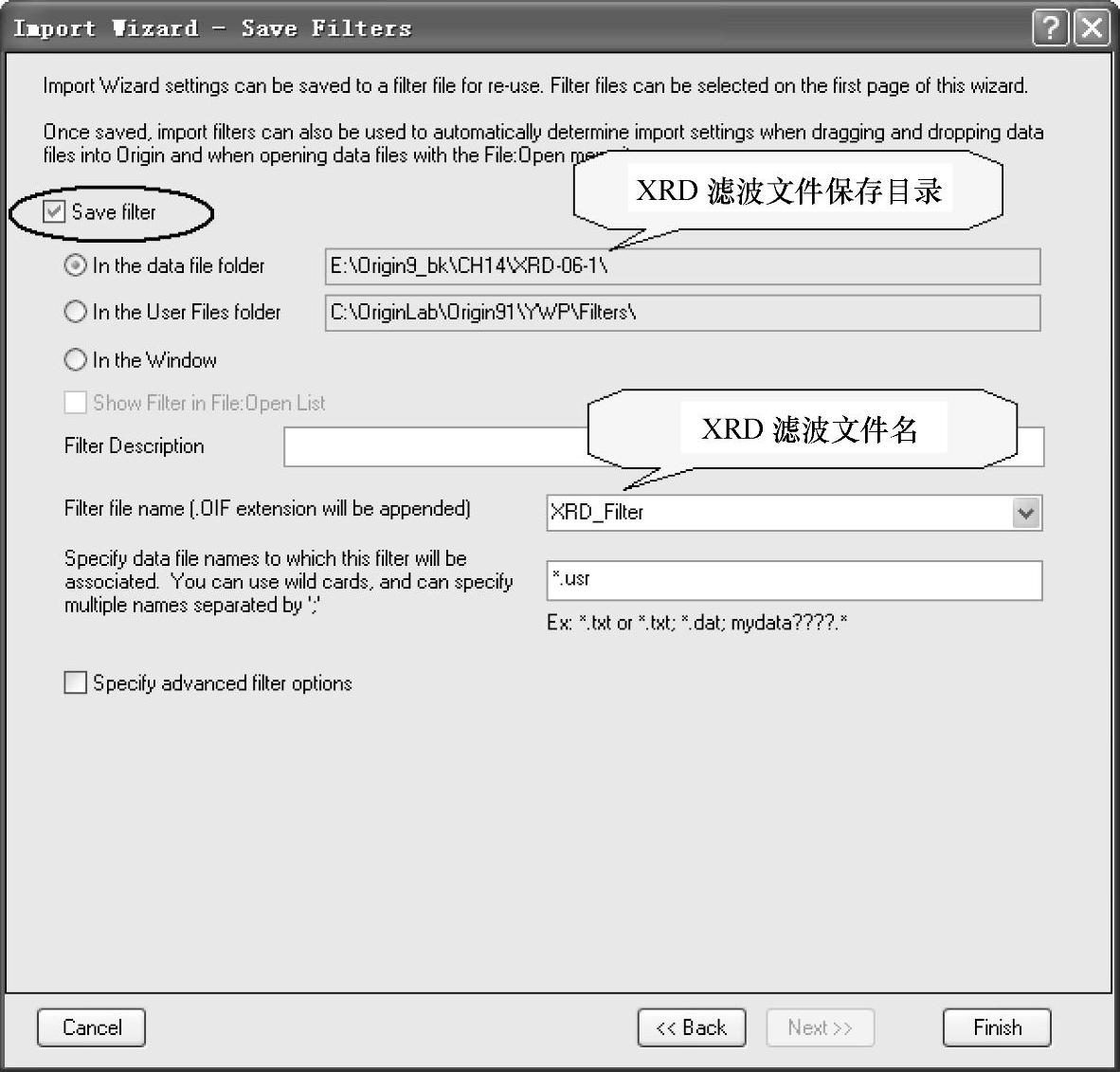

图14-78 【Import Wizard-Save Filter】对话框

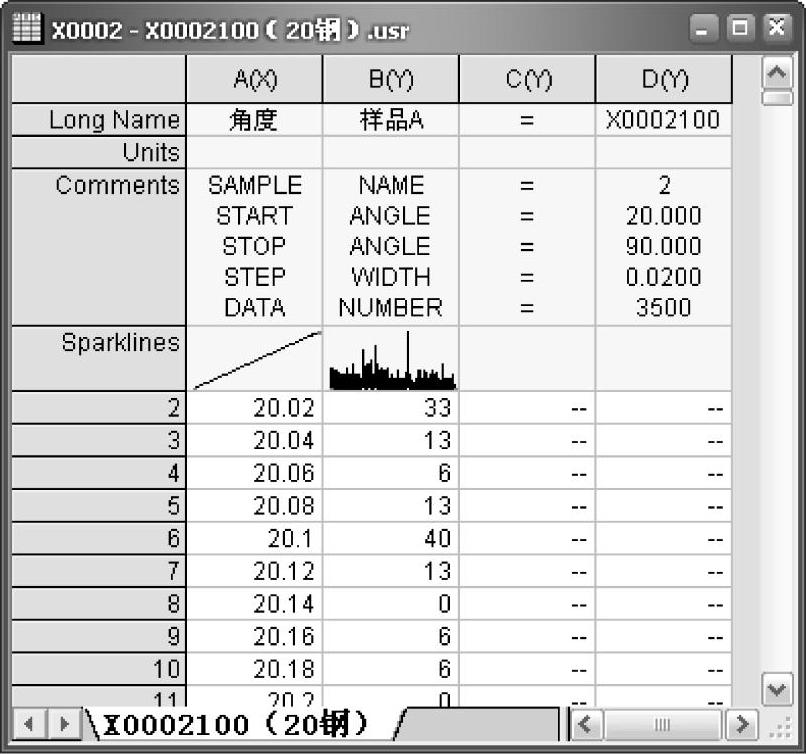

图14-79 导入后的工作表

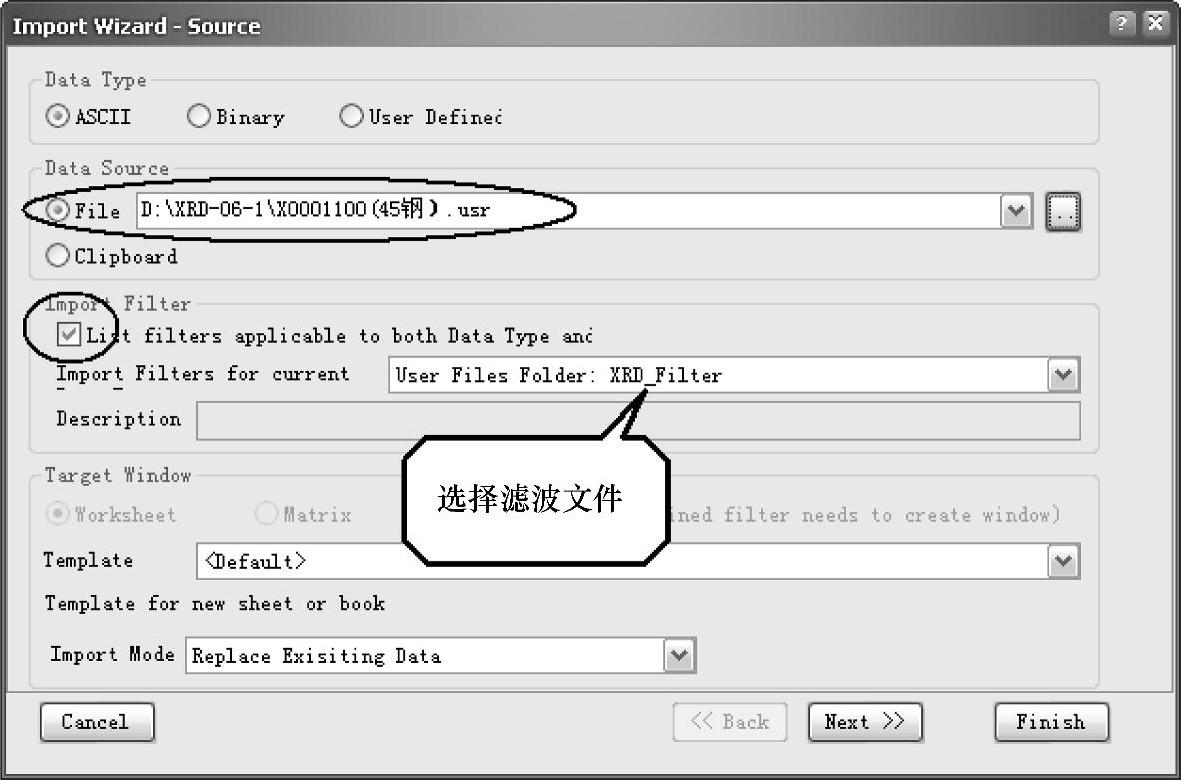

图14-80 【Import Wizard-Source】对话框

（5）选中工作表中标签为“样品A”列，选择菜单命令【Plot】→【Line】绘图，如图14-81所示。此时，由于数据点太多和数据“噪声”太大，曲线显示不清楚。

(www.daowen.com)

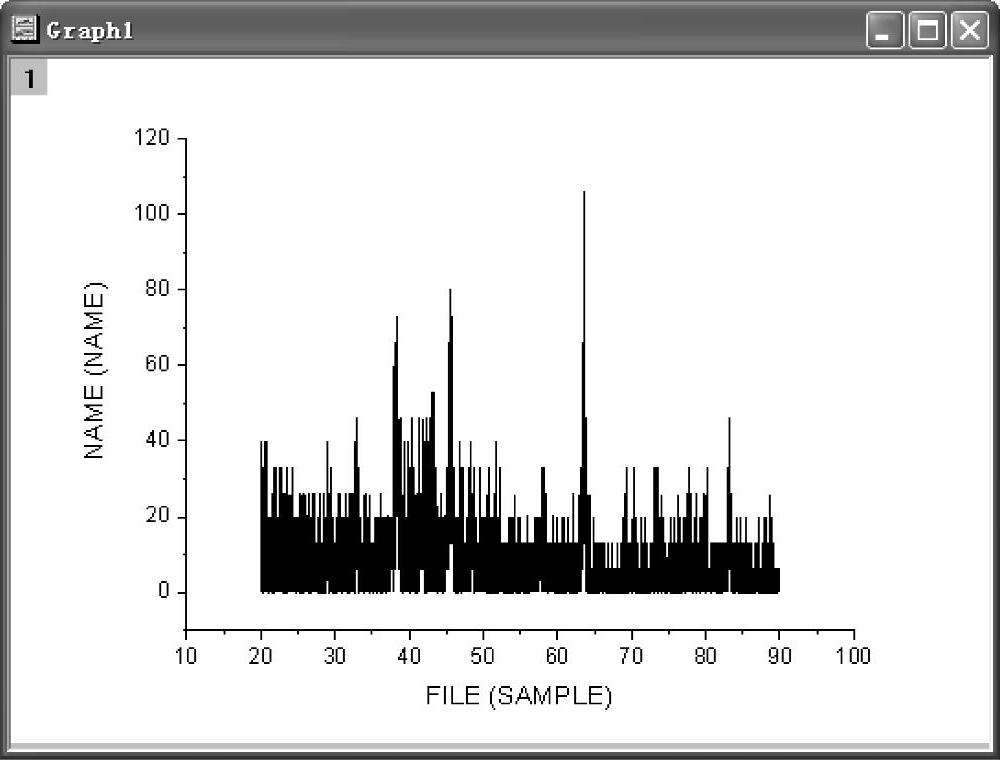

图14-81 用“样品A”数据点直接绘图曲线

（6）在图形窗口为当前窗口时，选择菜单命令【Analysis】→【Signal Processing】→【Smoothing...】，打开【Signal Processing：Smoothing】对话框。选中“Auto Preview”复选框，选择平滑处理方法。通过观察平滑处理效果，确定平滑处理点等参数。【Signal Processing：Smoothing】对话框如图14-82所示。

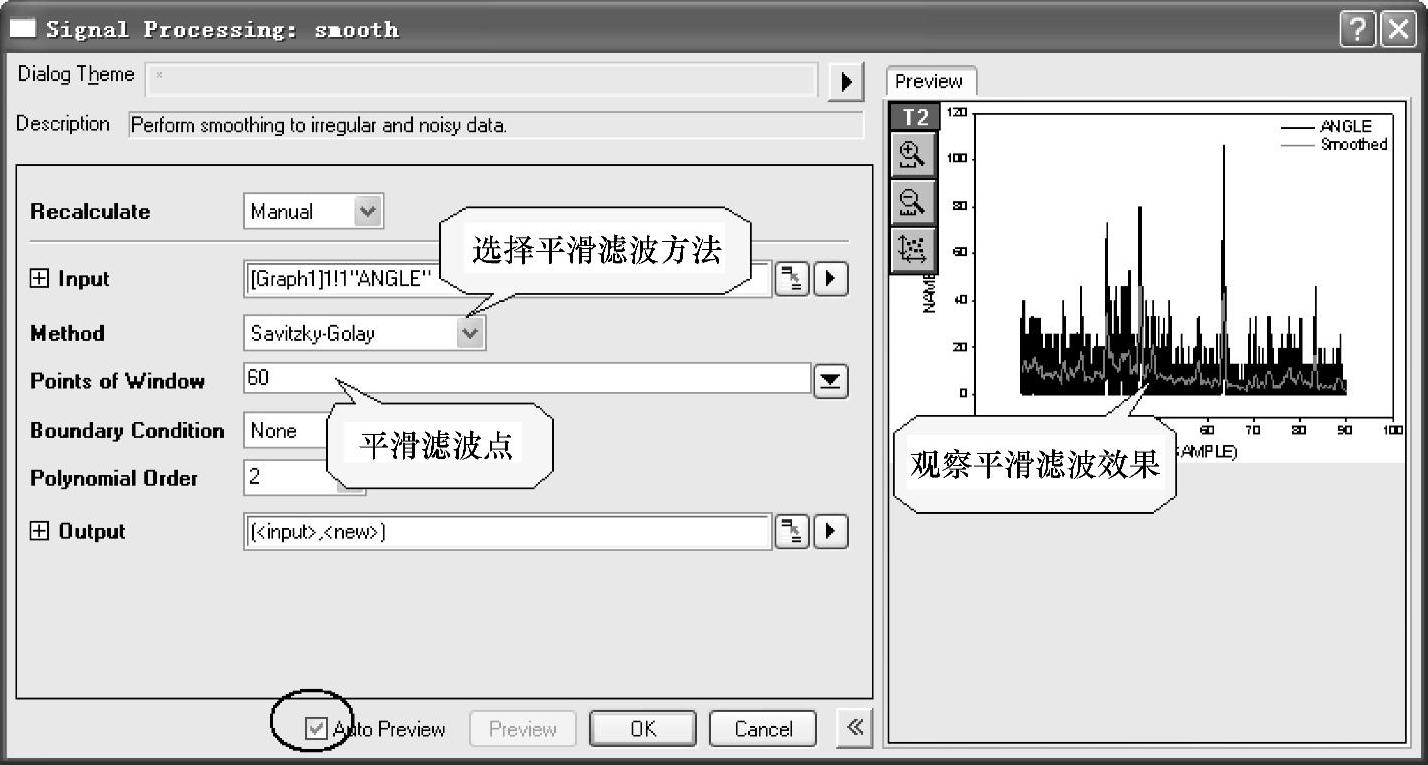

图14-82 【Signal Processing：Smoothing】对话框

（7）平滑处理后的数据存放在该工作表新建的两列中，用该平滑处理数据绘图。平滑处理后“样品A”的数据和曲线分别如图14-83a、b所示。比较平滑处理前后的XRD曲线，可以看到经过平滑处理的图比较容易进行衍射峰标定。

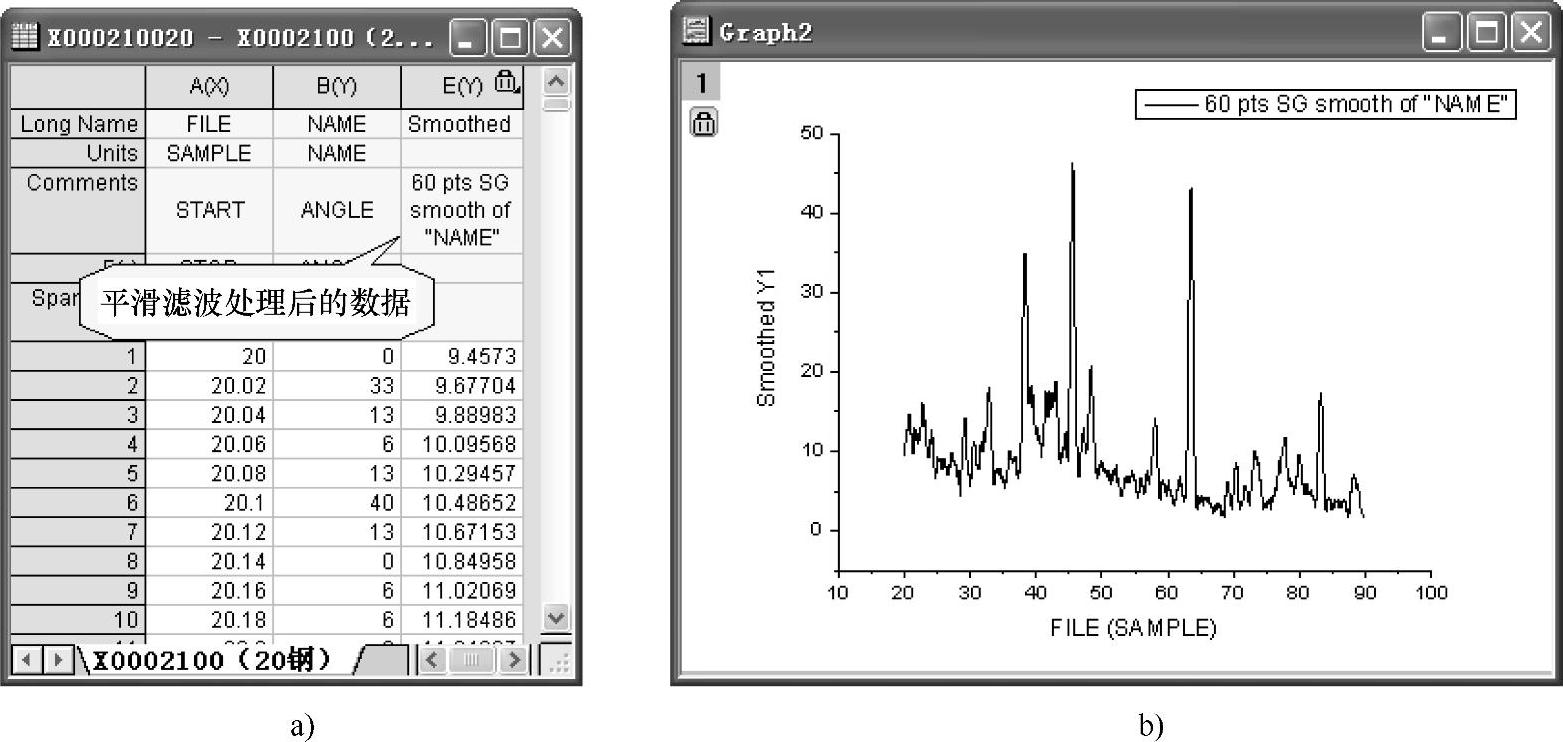

图14-83 平滑处理后“样品A”工作表和曲线

（8）同理处理其他XDR曲线。将其他3个样品平滑处理后的数据合并在同一个工作表中，如图14-84所示。

（9）选择菜单命令【Plot】→【Multi-Curve】→【Stack Lines by Y Offsets】，将4个样品的XRD谱线绘制到同一个图中，如图14-85a所示。经适当调整得到图14-85b所示图形。

图14-84 4个样品平滑处理后的数据工作表

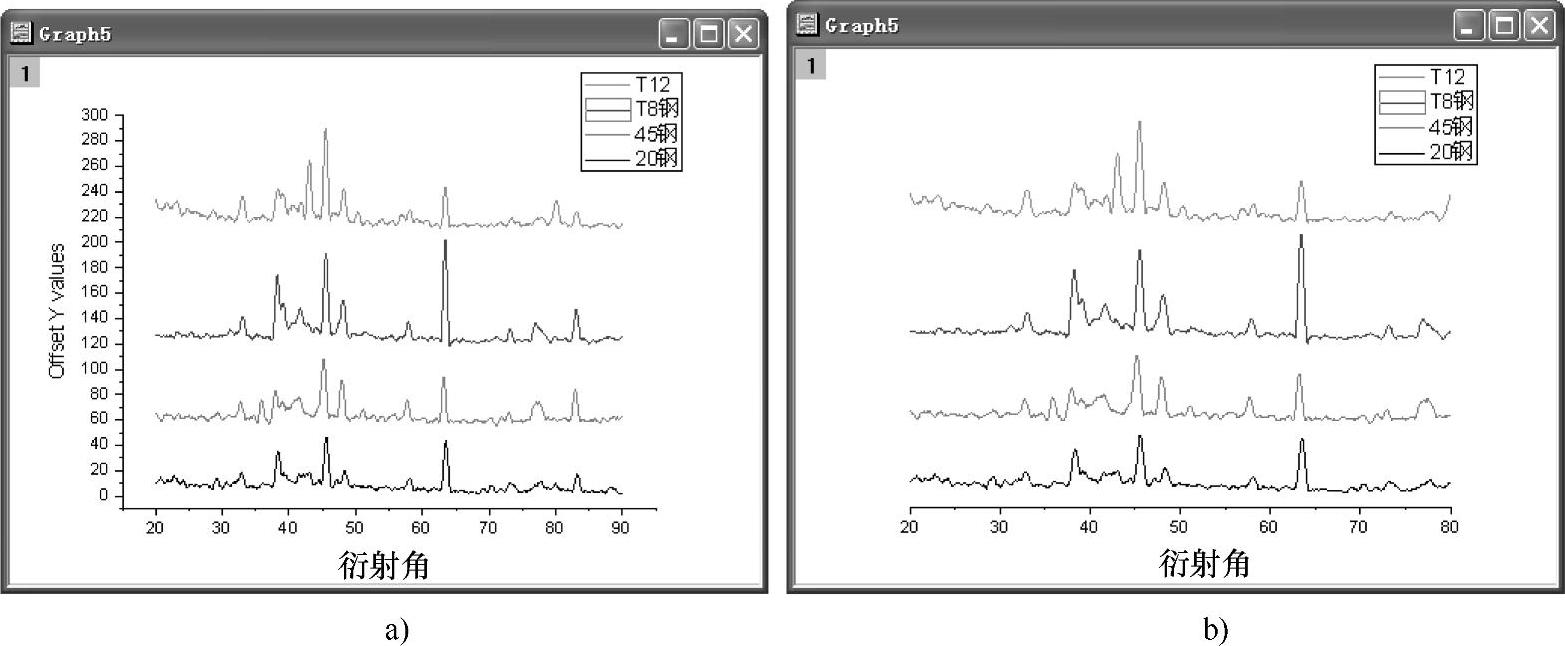

图14-85 4个样品的XRD谱线
