颜色标度图（Color Scale）是采用平面图的形式表示三维的数据，其中第三维的数据是采用不同颜色标度表示的。本节采用的数据为“Origin9.1\Samples\Grap-hing\Color Scale1.dat”“Color Scale2.dat”和“Color Scale3.dat”3个数据文件中的数据。分别导入3个数据文件为3个工作表，每个工作表均有“Zr（X）”“Zi（Y）”和“Freq（Y）”3列试验数据。3个工作表如图14-63所示。

图14-63 导入的3个工作表

颜色标度图的绘制步骤如下：

（1）新建一个图形窗口，双击图层“Layer 1”标记，选择“Layer Contents...”，打开图层对话框，将数据3个工作表中的“Color Scale 1”“Color Scale 2”和“Col-or Scale 3”，即3个工作表中的“Zi（Y）”加入至该图层。图层对话框如图14-64所示。加入数据的图形如图14-65所示。

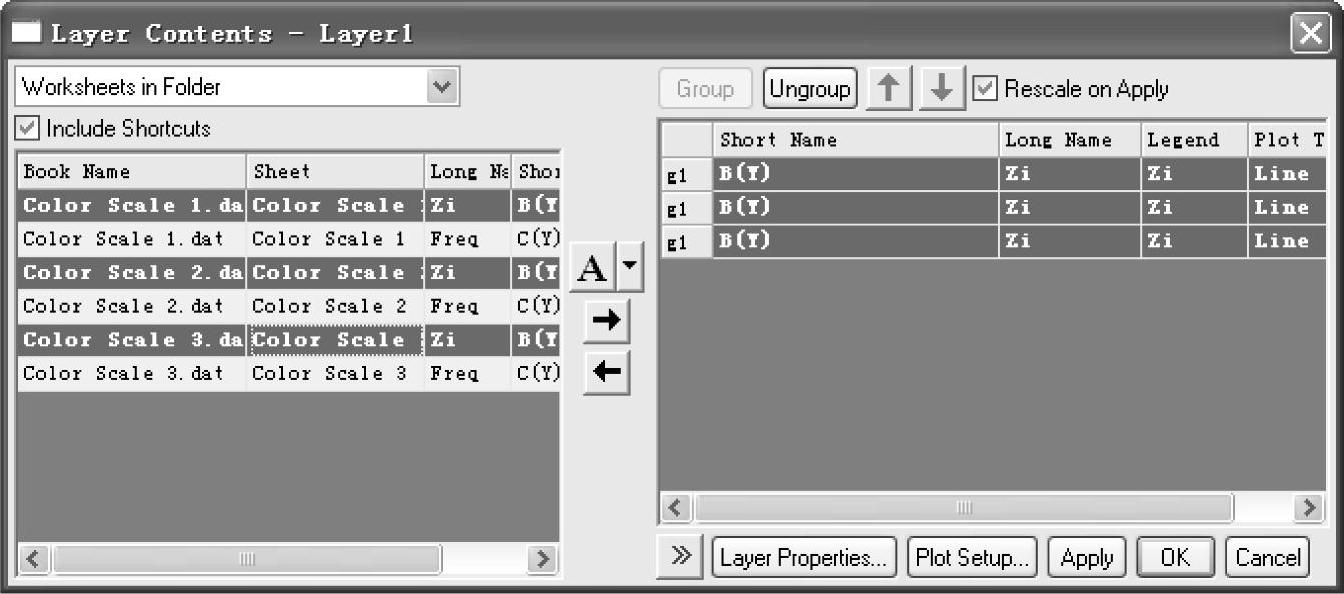

图14-64 图层对话框

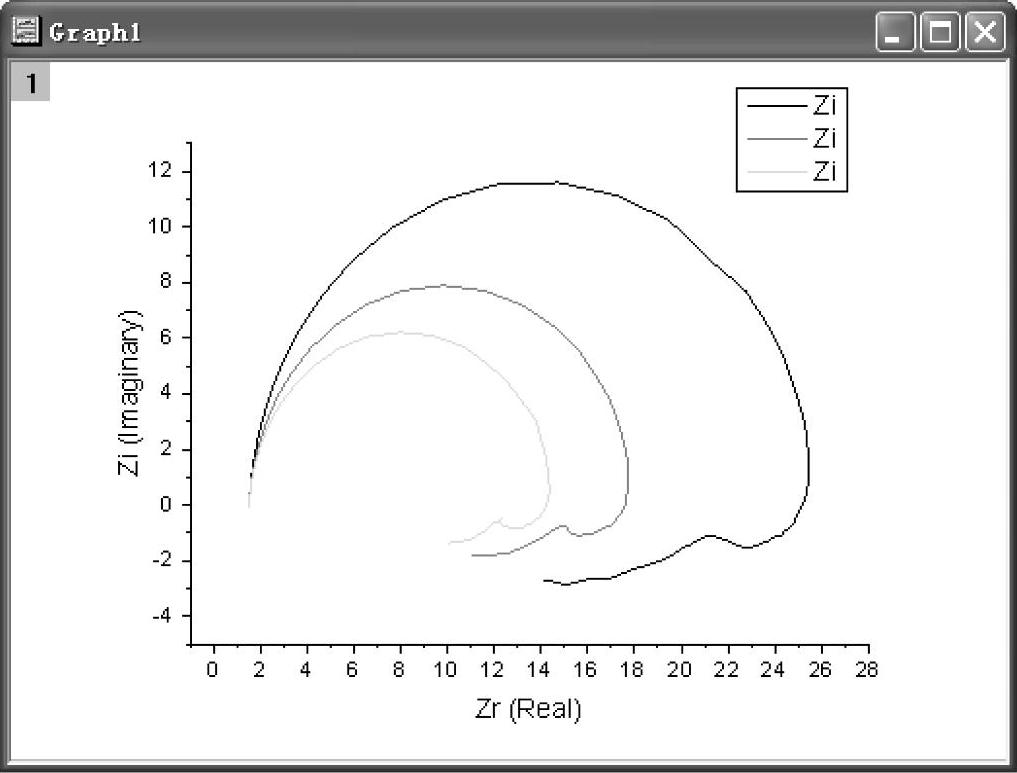

图14-65 加入数据的图形

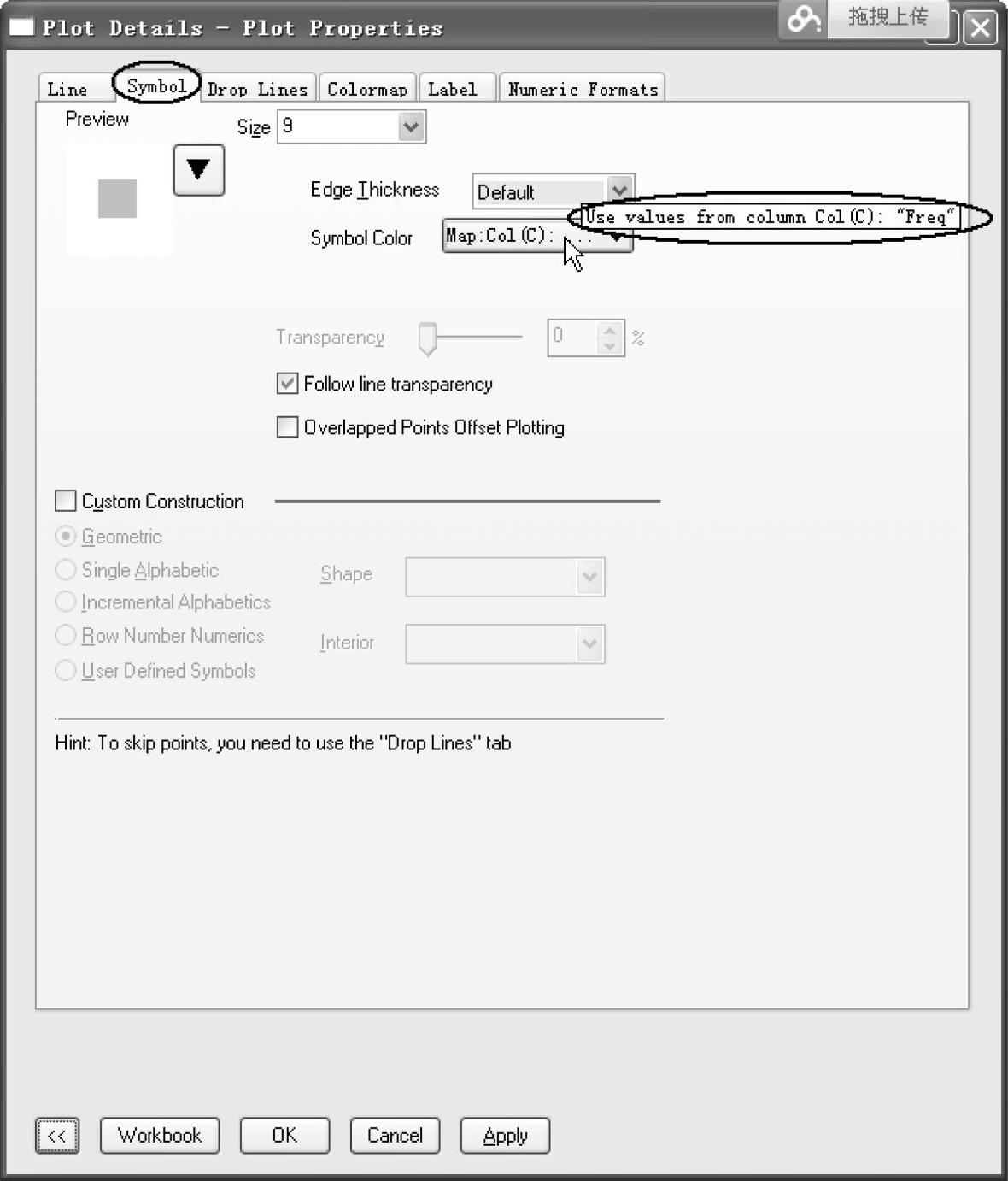

（2）用右键单击图中曲线，打开【Plot Details-Plot Properties】对话框。在“Plot Type”下拉列表框中，将3条曲线选择为“Line+Symbol”，并在【Symbol】选项卡中的“Symbol Color”下拉列表框中，将3条曲线设置为“Map：Freq”，如图14-66所示。

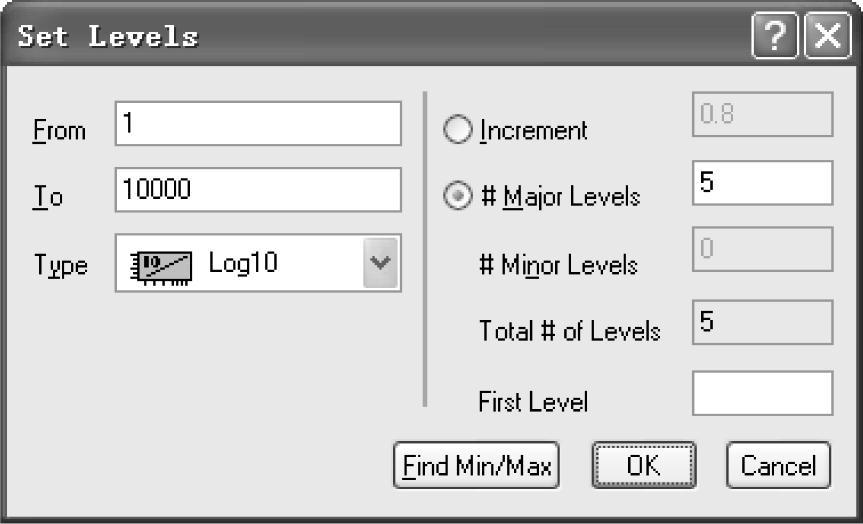

（3）在【Plot Details-Plot Properties】对话框中，选择【Color Map】选项卡，单击【Level】列标签，打开【Set Level】输入对话框，按图14-67中所示数据进行设置。

（4）将【Plot Details-Plot Properties】对话框颜色充填栏中的“6.310”“39.81”和“251.2”分别调整为整数“6”“40”和“251”，如图14-68所示。(www.daowen.com)

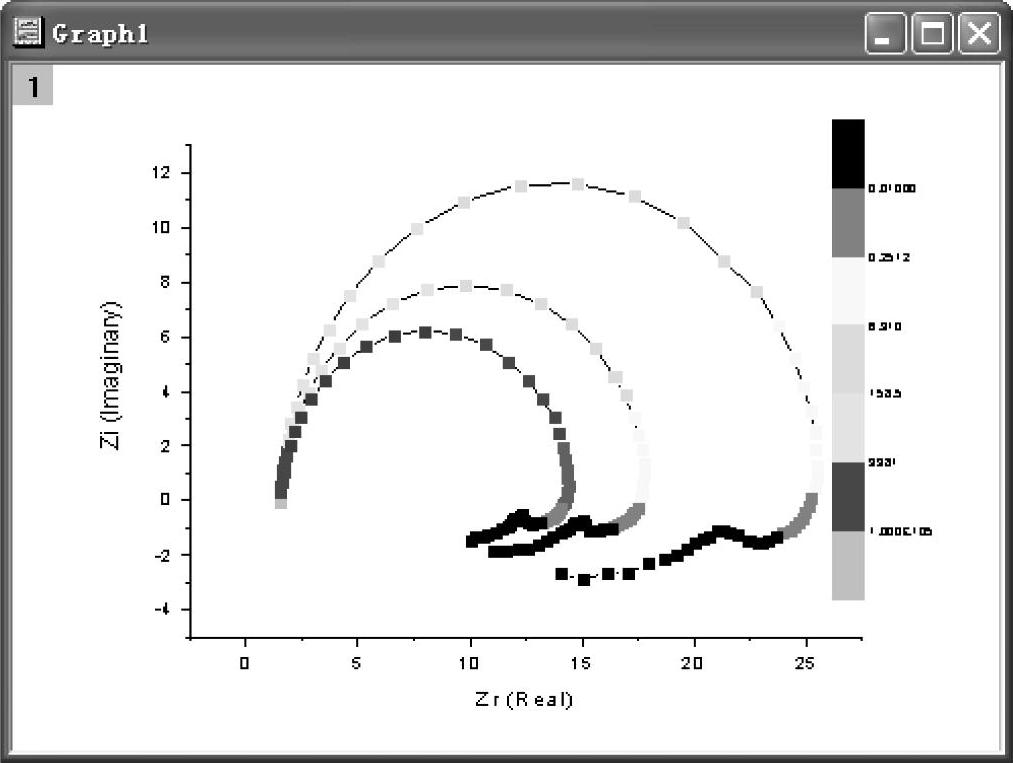

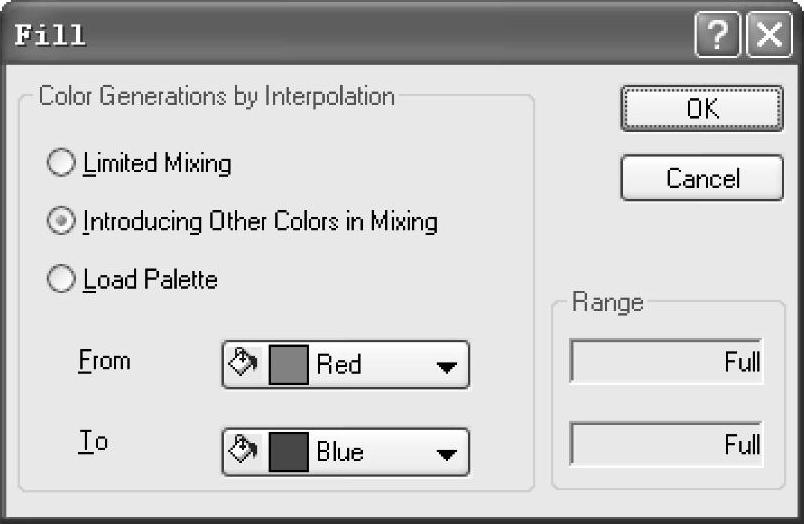

（5）单击图14-68中所示【Fill】列标签，打开【Fill】对话框，按图14-69所示进行设置。设置完成后，关闭【Plot Details-Plot Properties】对话框。设置完成后的图形如图14-70所示。
