分类数据图和统计分析的结果

分类数据(Categorical Data)图是将不同种类的数据或非数值数据用图形进行表示。本节采用的数据为“Origin9.1\Samples\Graphing\Categorical Data.dat”数据文件,该数据为不同年龄、性别的人使用3种不同药物的治疗疗效统计。其中,第1列至第4列分别为年龄、恢复效果、性别和药物种类。导入的分类数据工作表如图14-54a所示。

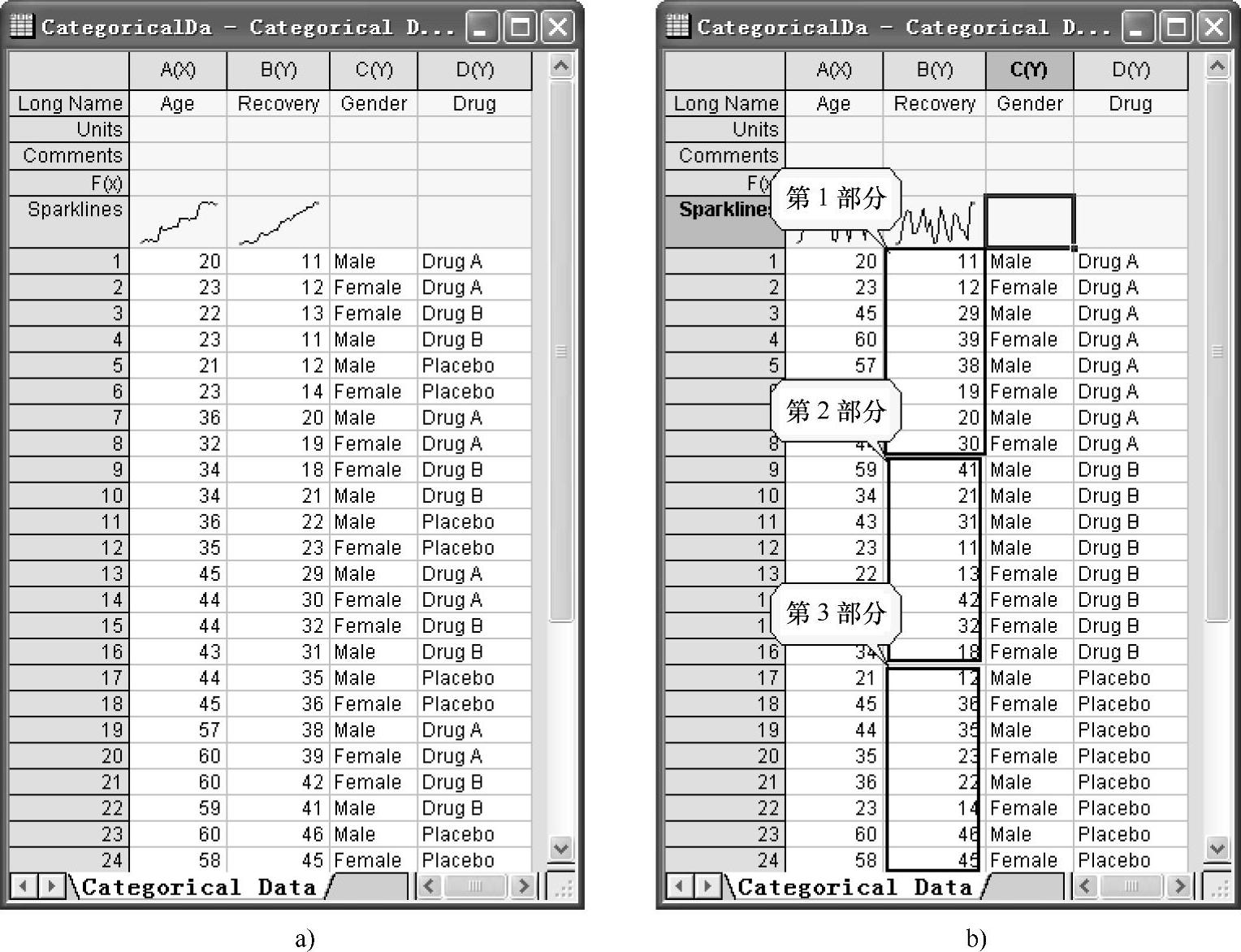

图14-54 分类数据工作表

1.分类数据图绘制

(1)选中图14-54a分类数据工作表中的D(Y)列数据,单击右键,在弹出的菜单中选择【Sort Worksheet】→【Ascending】。此时工作表按药物种类(Drug)分类为3类,如图14-54b所示。

(2)在按下“Ctrl”键的同时,根据药物种类(Drug)分类分3次选中B(Y)列数据,选择菜单命令【Plot】→【Symbol】→【Scatter】,绘制散点图,图中用3种符号分类表示治疗效果。散点图如图14-55a所示。

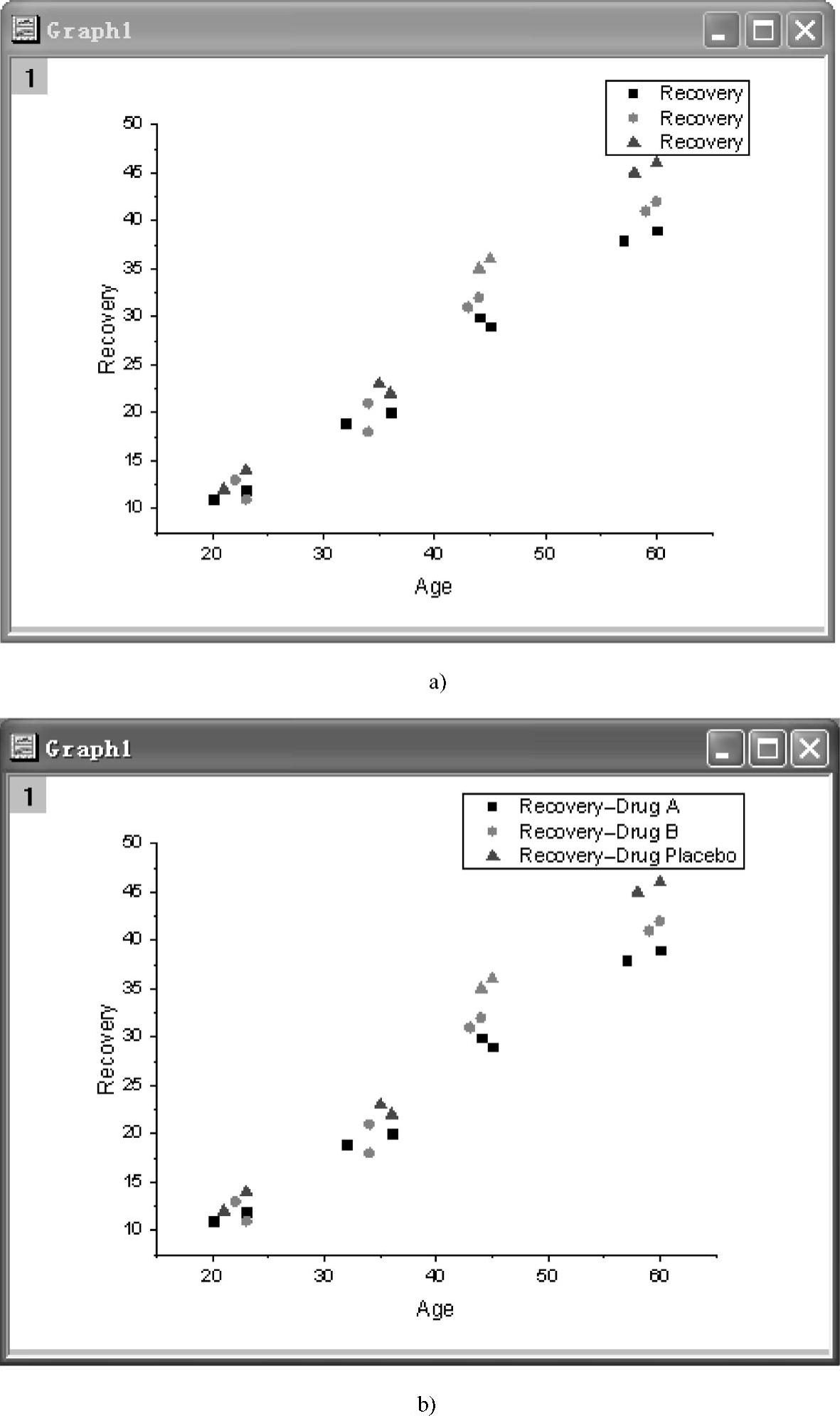

图14-55 表示治疗效果的分类统计图

(3)用鼠标右键单击图14-55a中图例,选择“Properties”命令,打开【Ob-ject Properties】窗口,按图14-56所示编辑图例,单击“OK”按钮,得到图14-55b所示图形。

2.对分类数据图感兴趣区间(ROI)统计分析

(1)选择菜单命令【Gadgets】→【Cluster】,打开【Data Exploration:addtool_cluster】窗口。在该窗口中的“ROI Box”选项卡的“Shape”下拉菜单中选择“Circle”,如图14-57所示。

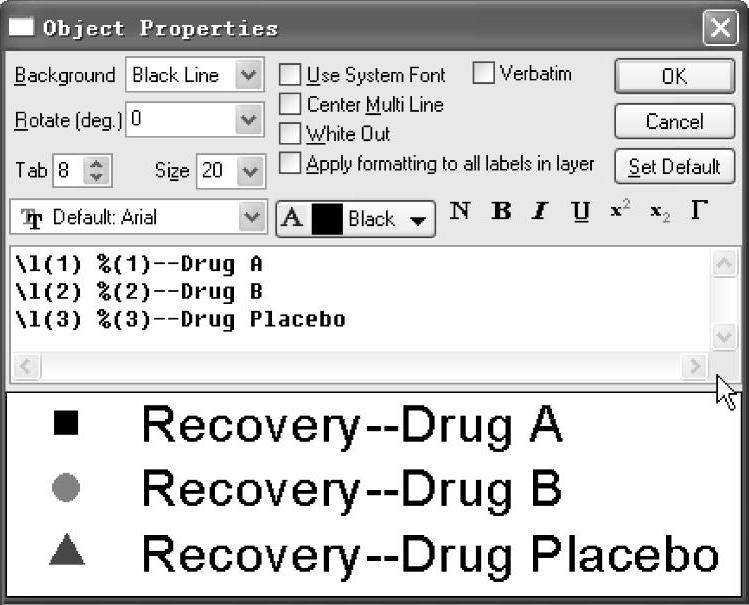

图14-56 【Object Properties】窗口编辑图例

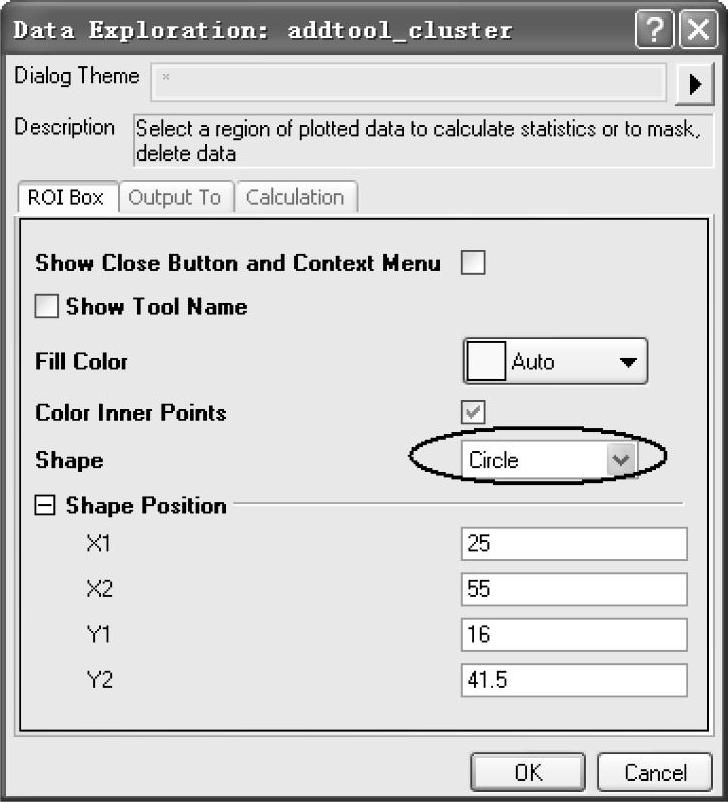

图14-57 【Data Exploration:addtool_cluster】窗口设置

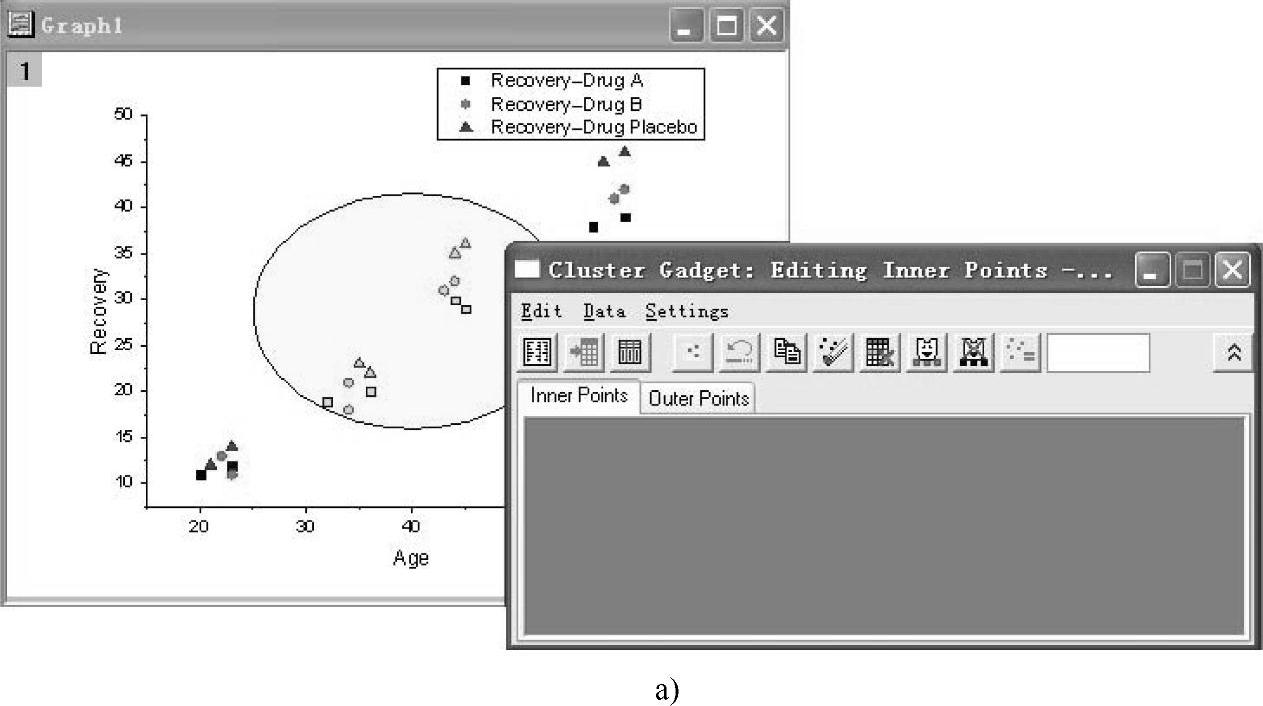

(2)单击“OK”按钮,在分类统计图中出现一个圆形黄色的“ROI”,如图14-58a所示。用鼠标将该圆形黄色的“ROI”移至分析区间,则得到对该区间的统计数据,如图14-58b所示。

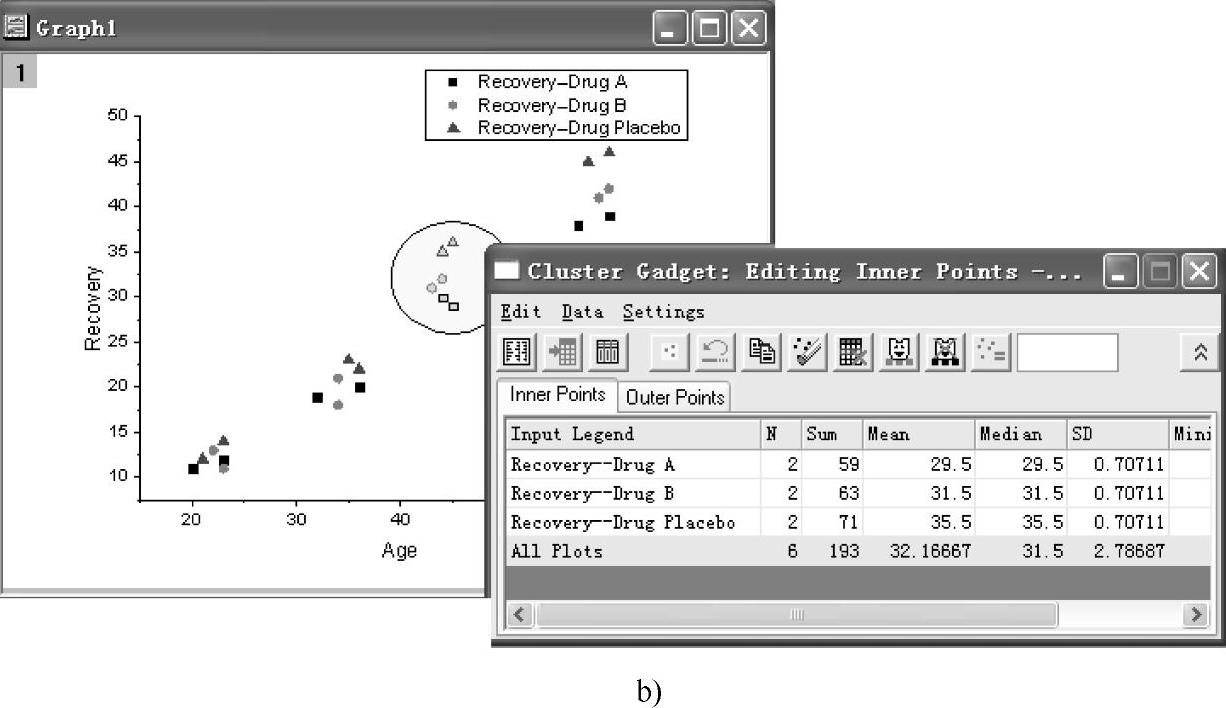

图14-58 用统计工具对分类统计图进行分析(www.daowen.com)


图14-58 用统计工具对分类统计图进行分析(续)

(3)单击【Cluster Gadget:Editing Inner Points】窗口中的978-7-111-48800-2-Chapter14-80.jpg按钮,可得到统计报告。单击978-7-111-48800-2-Chapter14-81.jpg按钮,则将统计数据输入到新建的工作表中,如图14-59所示。从该统计数据看,3种药物在该区间各有2个数据点,其中“Drug Placebo”的效果最大。

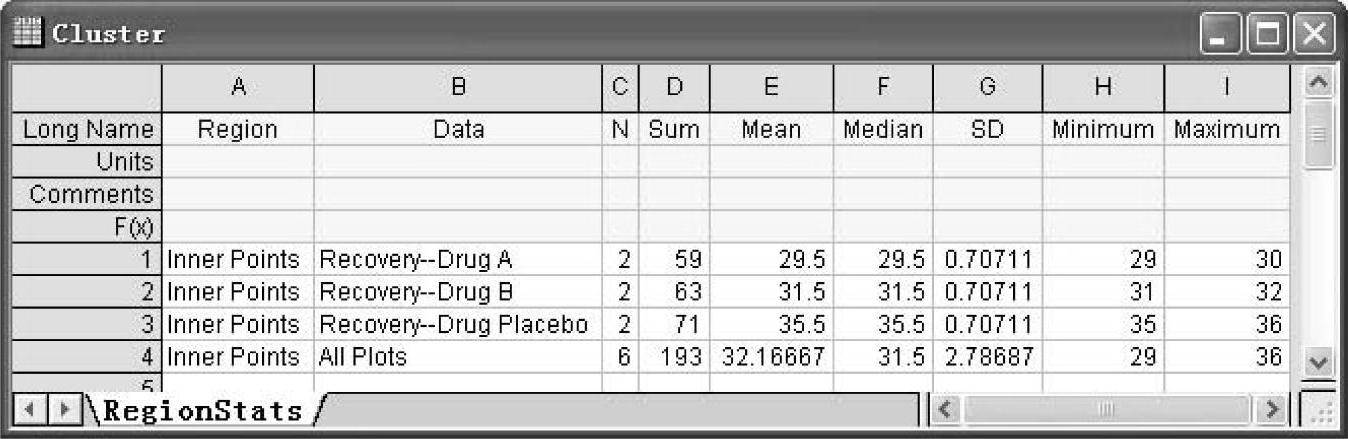

图14-59 统计数据输入到新建的工作表

3.对分类数据图感兴趣区间(ROI)部分数据统计分析

有时仅需要对分类图中感兴趣区间(ROI)部分数据进行统计分析,如对上面“ROI”中的“Drug A”和“Drug B”进行分析统计。

在【Cluster Gadget:Editing Inner Points】窗口中选择【Data】菜单,去掉Plot(1)和Plot(2)选中钩,“Drug A”和“Drug B”行变为浅灰色。单击978-7-111-48800-2-Chapter14-83.jpg按钮,此时“Drug Placebo”行的数据被屏蔽,如图14-60所示。

4.对分类数据图感兴趣区间(ROI)外的数据统计分析

(1)在【Cluster Gadget:Editing Inner Points】窗口中选择【Settings】→【Prefer-ences】菜单,打开【Cluster Manipulation Preferences】窗口,如图14-61所示。

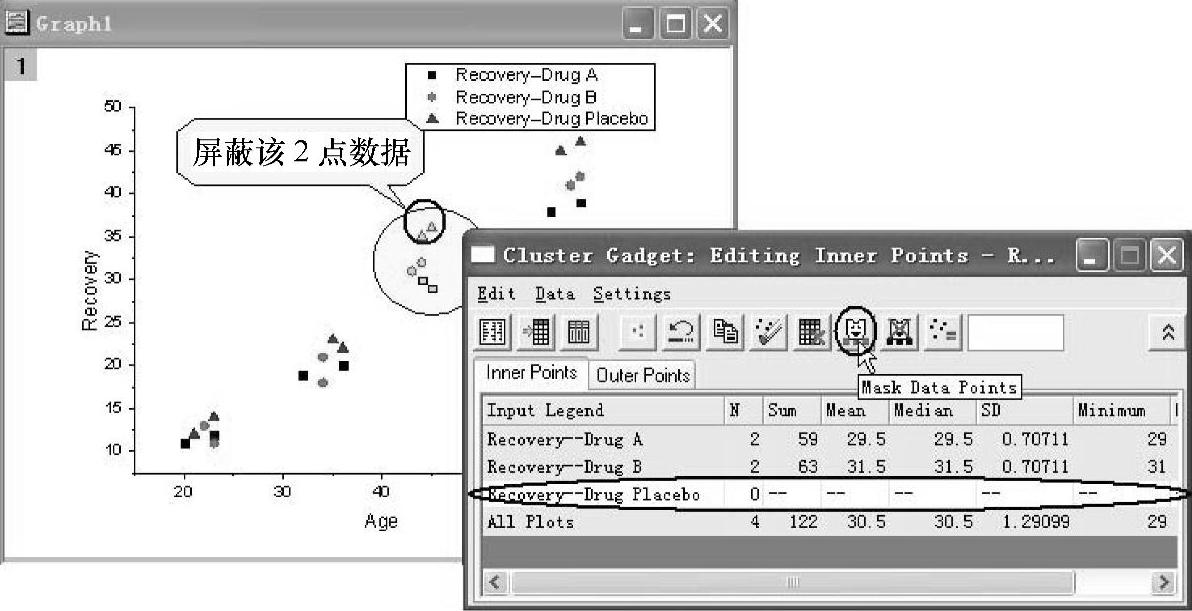

图14-60 屏蔽“Drug Placebo”后的数据统计

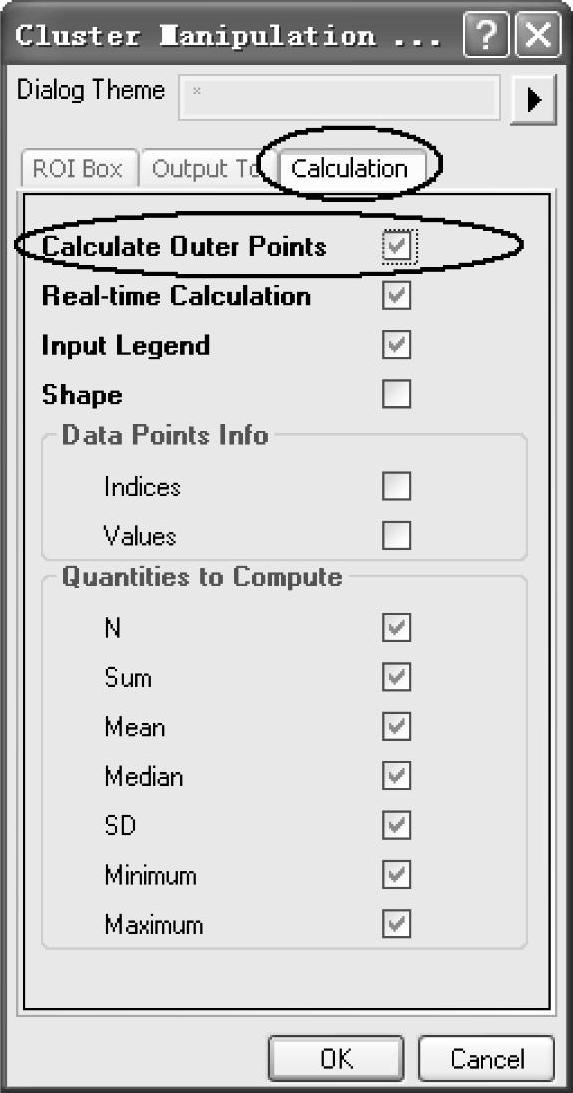

图14-61 【Cluster Manipulation Preferences】窗口

(2)在“Calculation”选项卡选中“Calculate Outer Points”选项,单击“OK”按钮,此时在【Cluster Gadget:Editing Inner Points】窗口中的“Outer Points”选项则得到对分类数据图感兴趣区间外的数据统计结果,如图14-62所示。

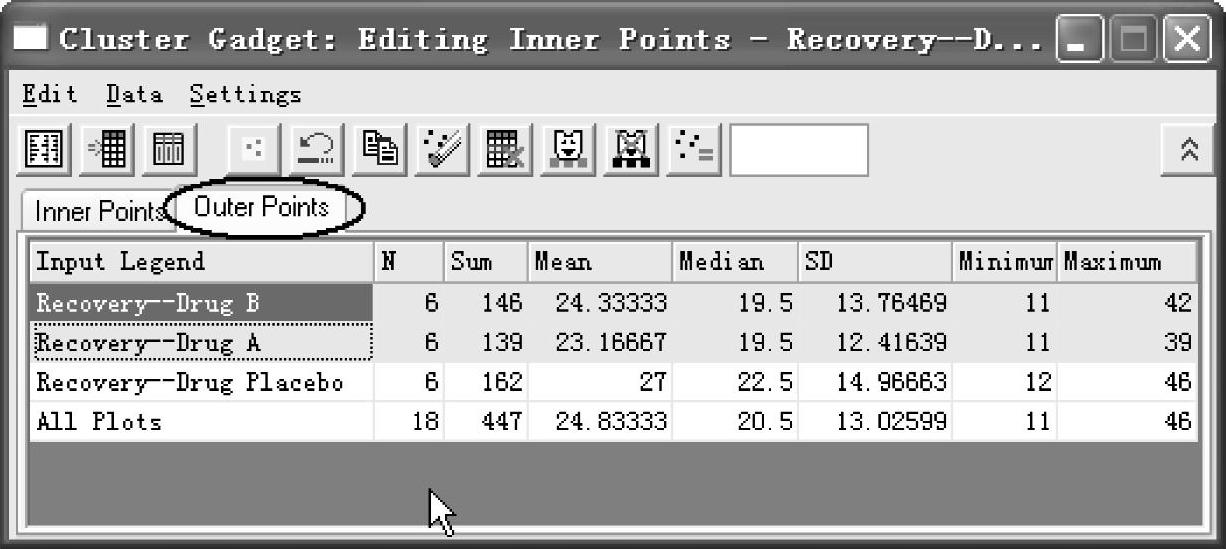

图14-62 对分类数据图感兴趣区间外的数据统计结果
