Origin9.1多图层图形设置及数据分析

1.图形绘制与设置

(1)打开“Origin9.1\Samples\2D and Contour Graphs.opj”项目文件,并用项目浏览器打开“2D and Contour Graphs\Multi Axis and Multi Panel\Multiple Layers with Step Plot”目录,如图14-37所示。打开该目录下的Book1D工作表,如图14-38所示。分别用该工作表中的数据B、C、D和E列绘制4张点线符号(Line+Sym-bol)图。

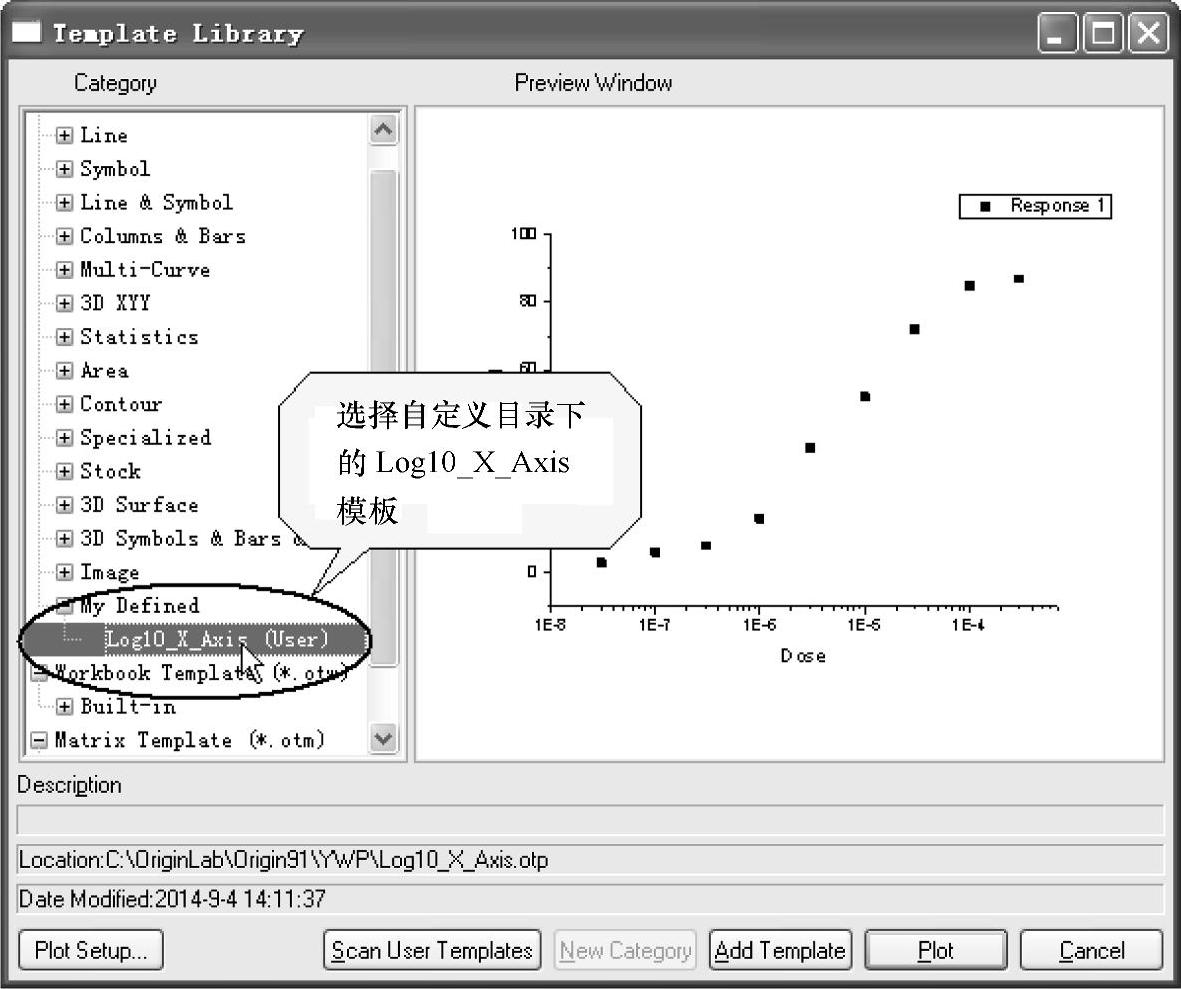

图14-35 选择自定义绘图模板

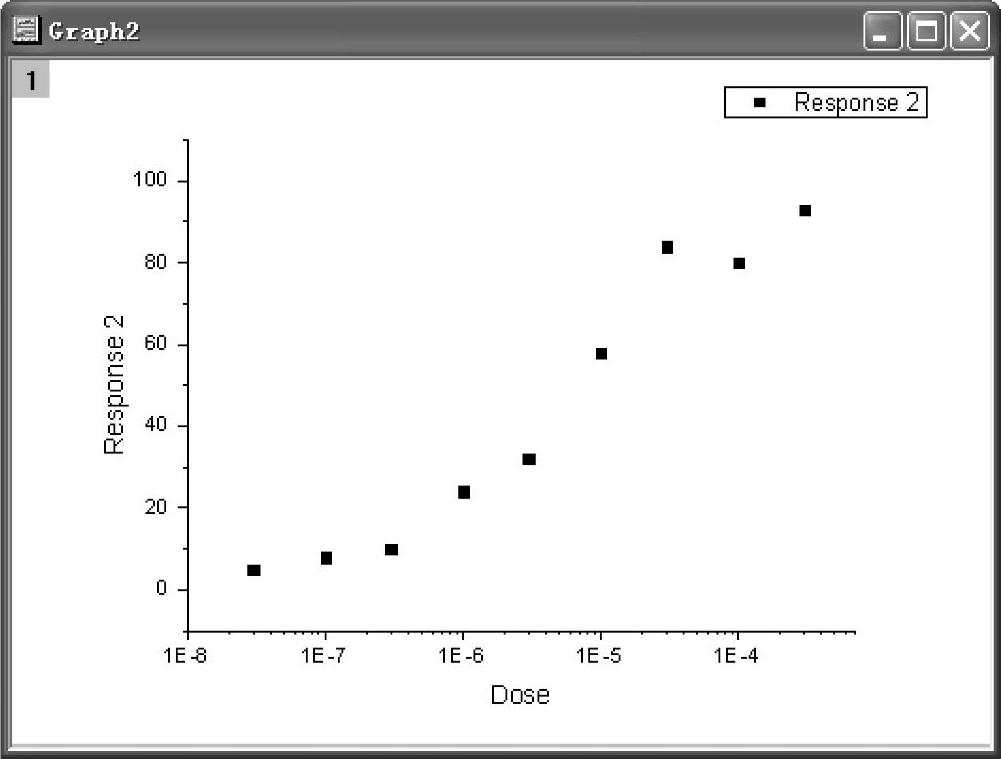

图14-36 用自定义绘图模板绘制的图

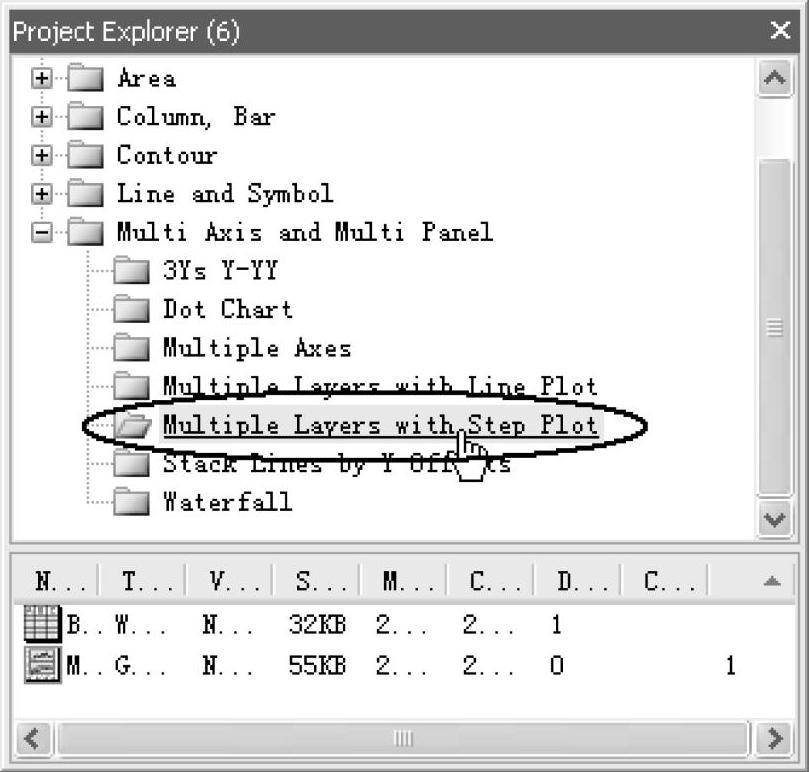

图14-37 项目浏览器打开目录

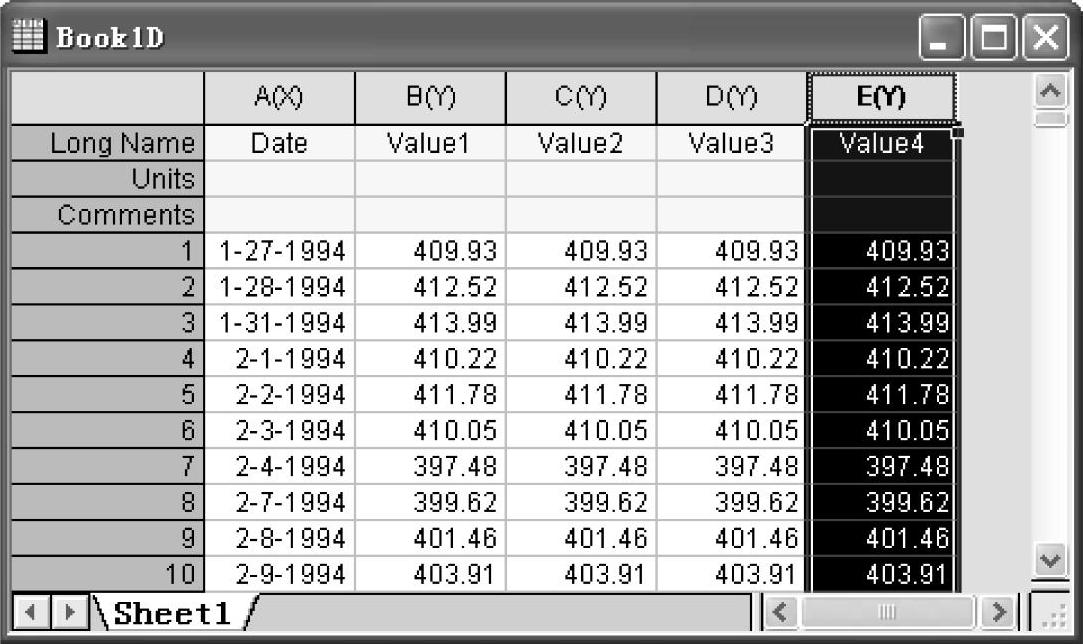

图14-38 Book1D工作表

(2)打开图1窗口,用鼠标在图例上单击右键,选择“Properties”菜单,打开【Object Properties】窗口,在该窗口中对图例按图14-39所示进行设置。

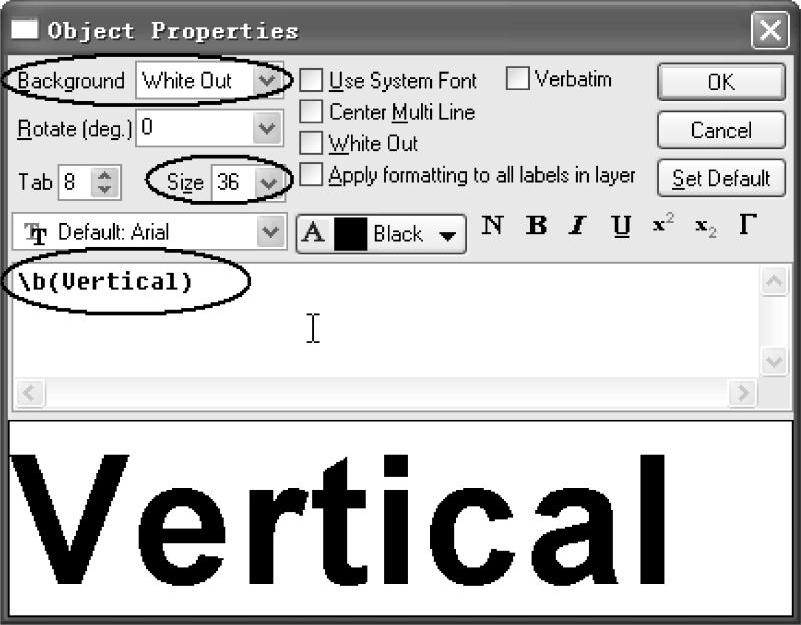

图14-39 【Object Properties】窗口设置

(3)双击图1中空白处,打开【Plot Details】对 话 框,在“Back-ground”选项卡中的颜色栏选择“LT Gray”,如图14-40a所示。在左面板为全部打开时,在“Symbol”选项卡中,对图中数据点标志的颜色设置为“2 Red”和尺寸设置为“15”,设置好的图形如图14-40b所示。在“Line”选项卡中,对图中线的连接方式设置为“Step Vert”和线宽度设置为“4”,设置好的图形如图14-40c所示。

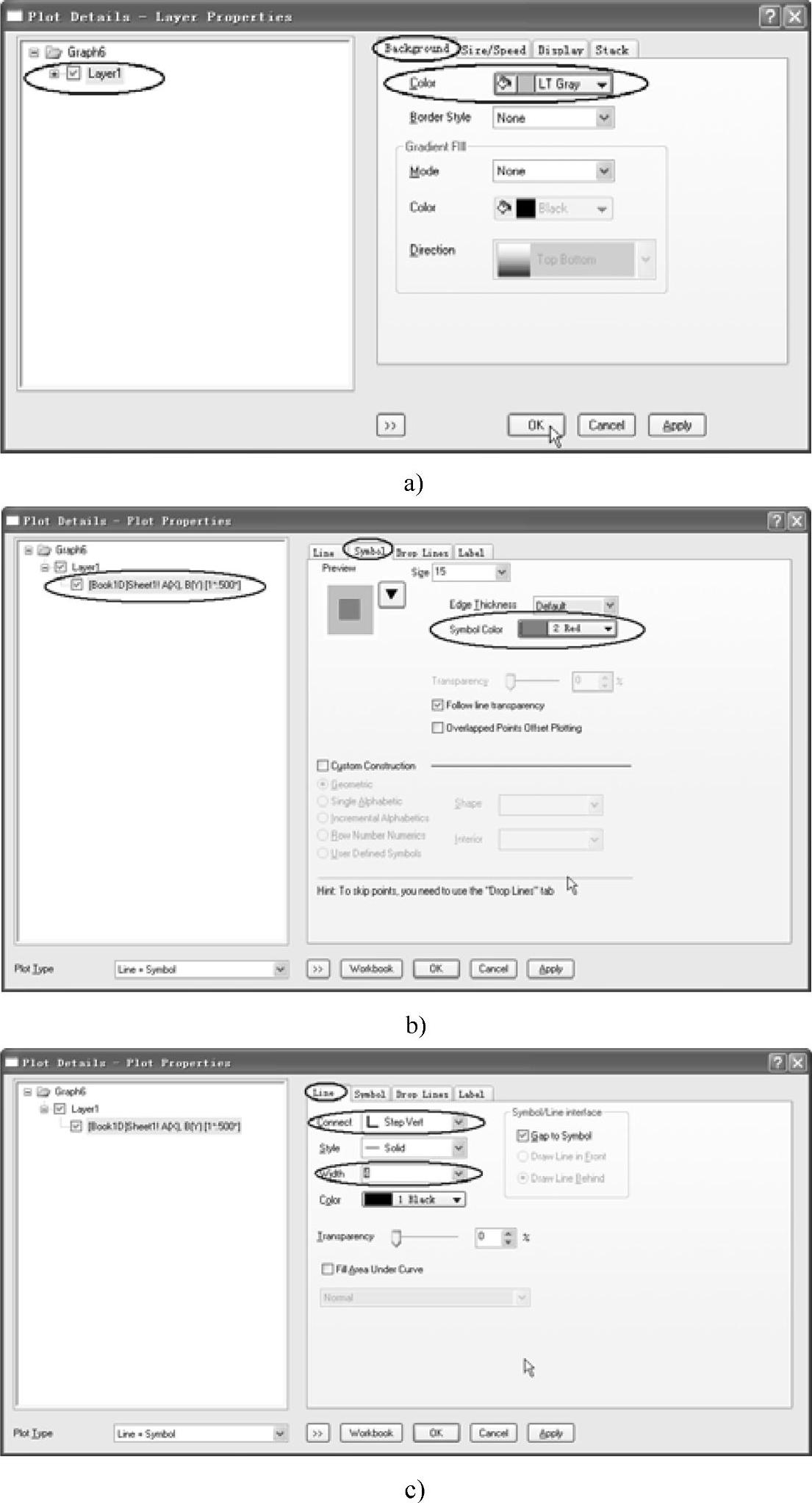

图14-40 【Plot Details】对话框设置

(4)同理,重复步骤(2)~(3),分别对图2、图3和图4进行设置,不同的地方仅为图2、图3和图4的图例名称和曲线连接方式不同。图2、图3和图4的图例名称分别为“Vertical Center”“Horizontal”和“Horizontal Center”。图2、图3和图4的曲线连接方式分别为“Step V Center”“Step Horz”和“Step H Cen-ter”。

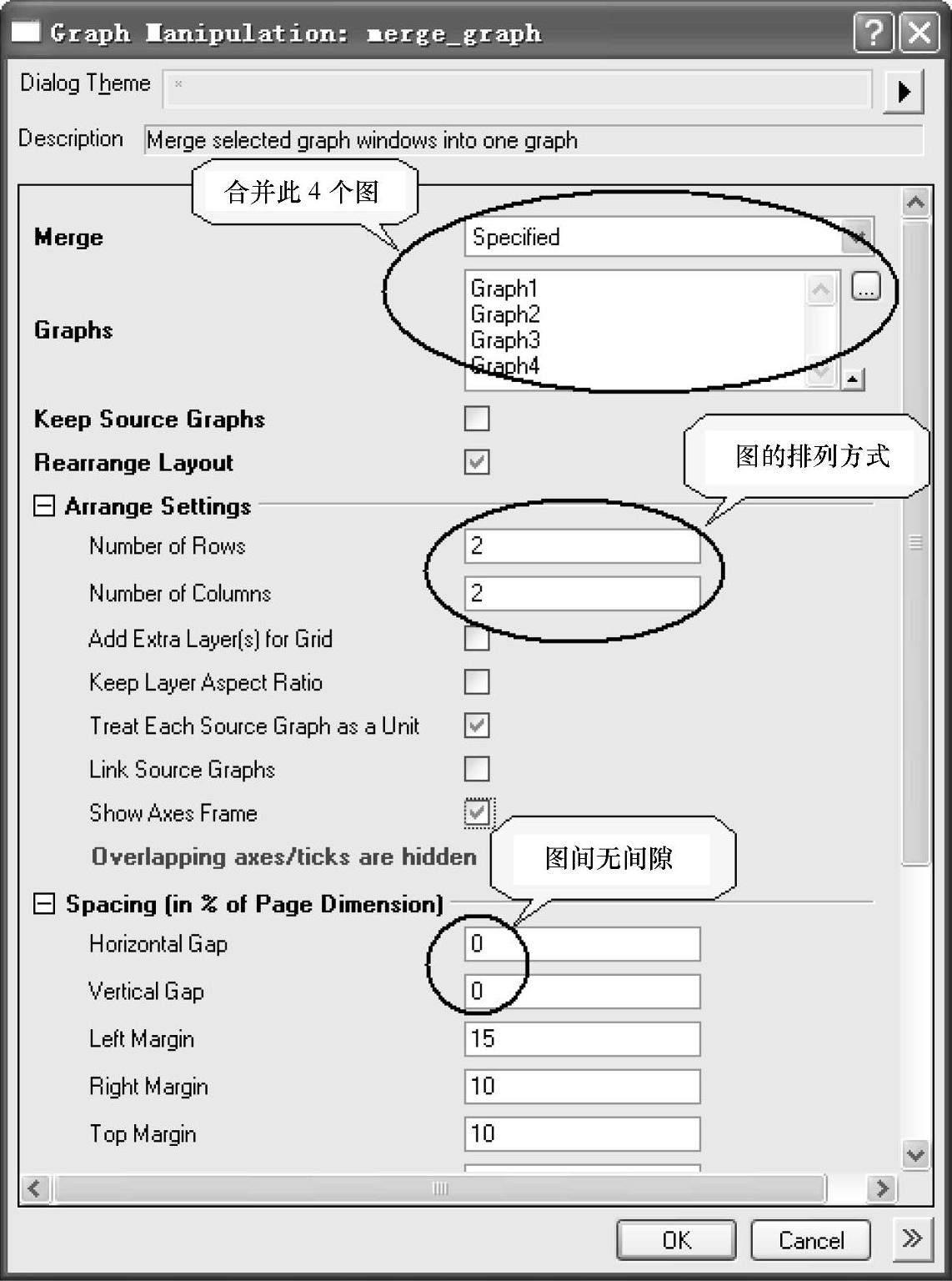

图14-41 【Graph Manipulation merge_graph】对话框设置

2.图形的合并

在图形窗口为当前窗口时,选择菜单命令【Graph】→【Merge Graph Windows...】,打开【Graph Manipulation merge_graph】对话框,如图14-41所示。在该对话框中,对将要合并的图形排列方式、图形间隔、图形的输出等进行设置。当设置好后,单击“OK”按钮,完成图形合并。图14-41所示为两列和两行、图间无间隙的设置。合并的图形如图14-42所示。

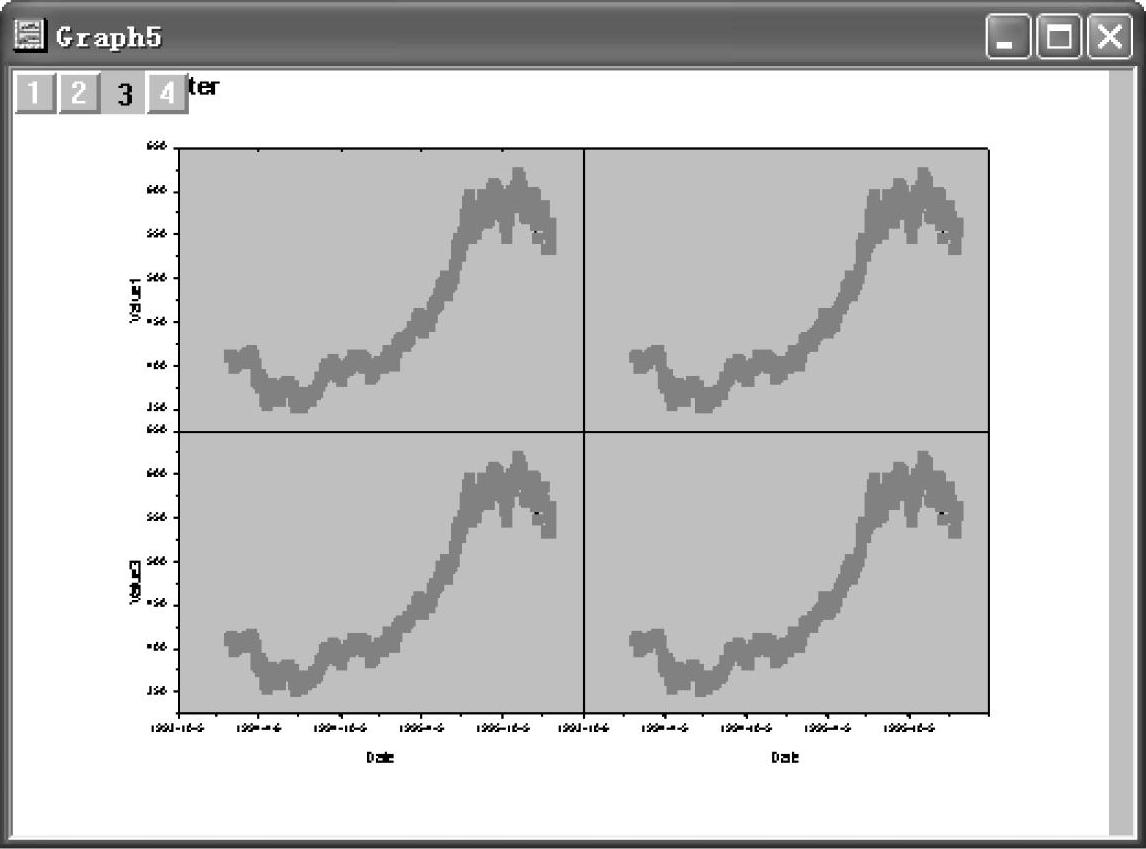

图14-42 合并的图形

3.图形的图层管理(www.daowen.com)

合并完成的图形具有4个图层,需要对图层进行管理。

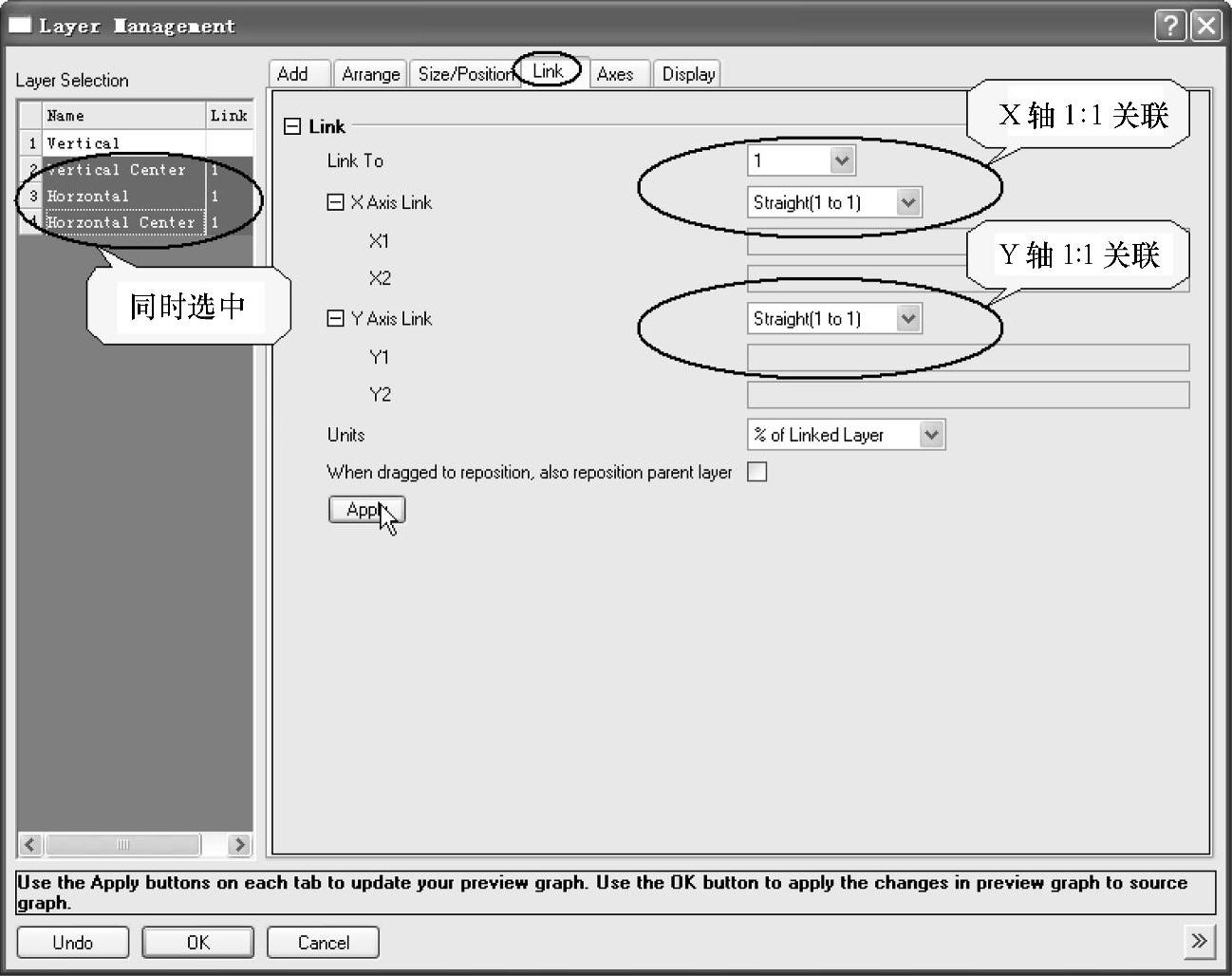

选择菜单命令【Graph】→【Layer Management...】,打开【Layer Management】对话框。在“Layer Section”面板中将图层名重新命名为“Vertical”“Vertical Center”“Horizontal”和“Horizontal Center”。在按下“Ctrl”键的同时,用鼠标选中“Ver-tical Center”“Horizontal”和“Horizontal Center”图层,在“Link”选项卡中选择与图层“Vertical”关联的同时选择X轴和Y轴1∶1关联。关联设置如图14-43所示。单击“Apply”按钮完成关联。关联后,当图层1的X坐标改变时,关联的图层坐标也随之改变。

4.图形轴的设置与管理

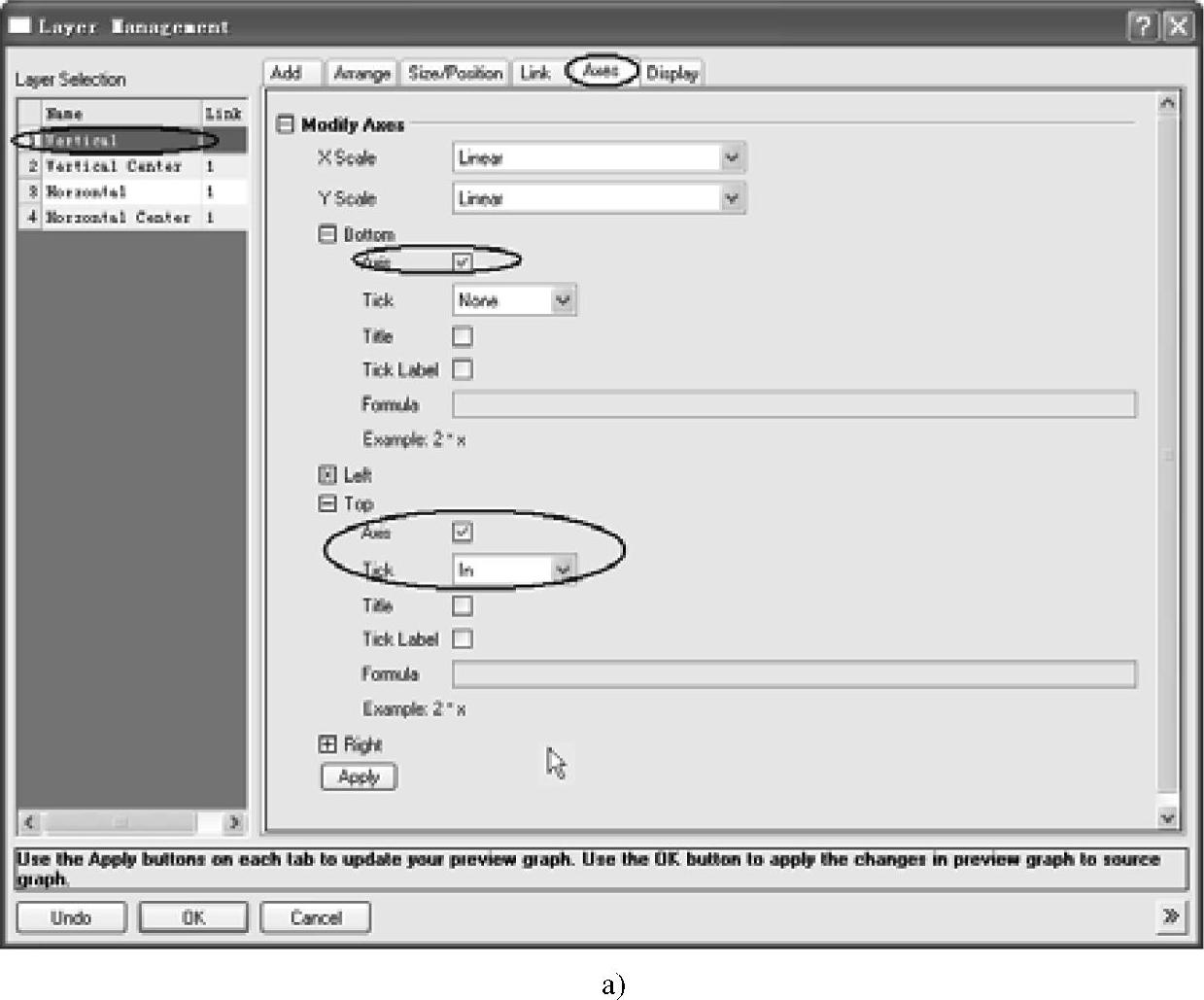

(1)在“Layer Section”面板中选中“Vertical”图层,在右面板中选择“Ax-es”选项卡,在“Modify Axes”栏中选中“Bottom”“Left”“Top”和“Right”中的“Axes”选项;在“Bottom”中清除“Title”;在“Top”中的“Tick”中选择“In”,设置好的面板如图14-44a所示。单击“Apply”按钮。

同理,对“Vertical Center”图层、“Horizontal”图层和“Horizontal Center”图层分别按图14-42b、c和d所示进行设置。设置好后,单击“OK”按钮,关闭【Layer Management...】窗口。


图14-43 【Layer Management】对话框

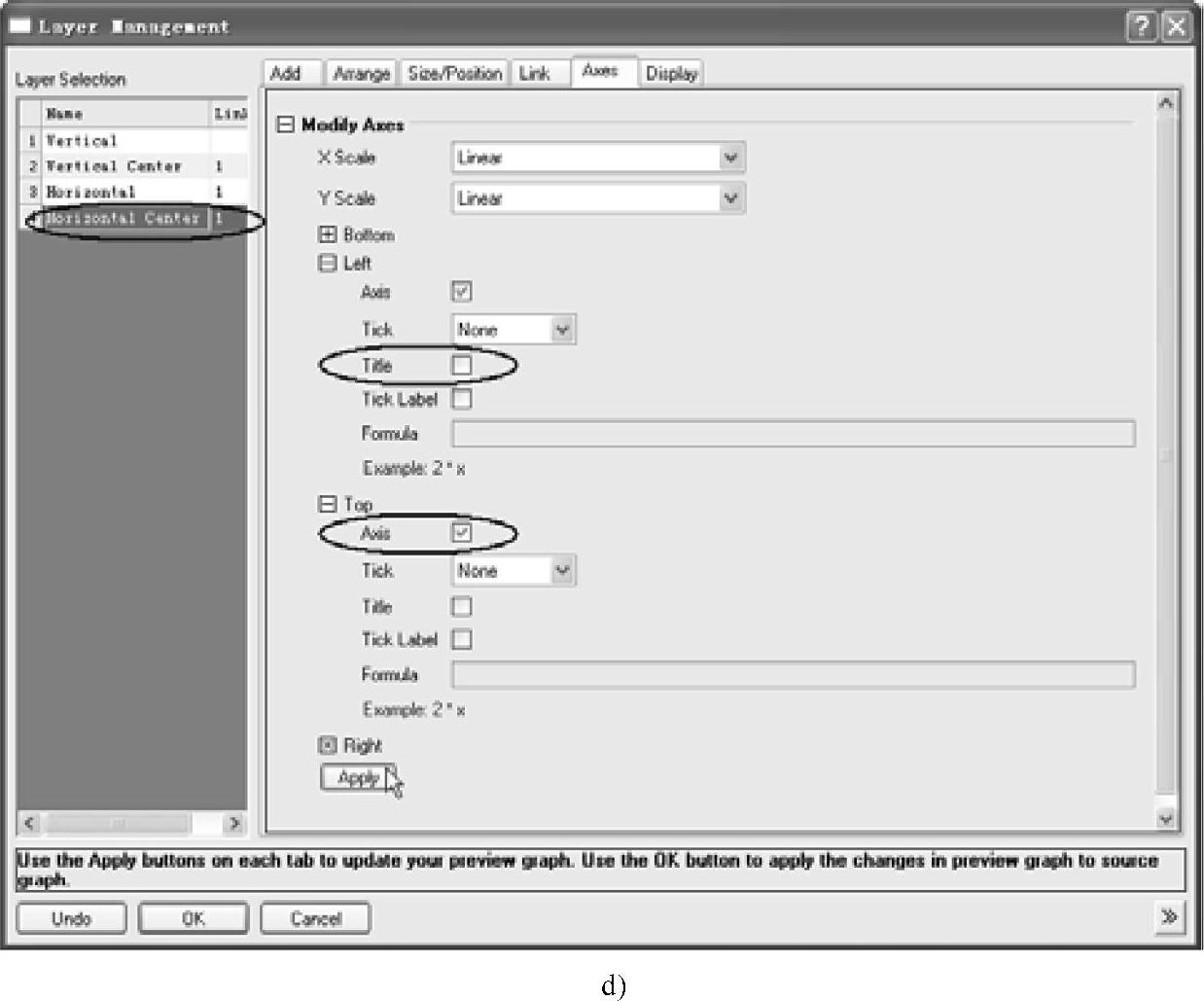

图14-44 【Layer Management...】窗口轴设置


图14-44 【Layer Management...】窗口轴设置(续)


图14-44 【Layer Management...】窗口轴设置(续)

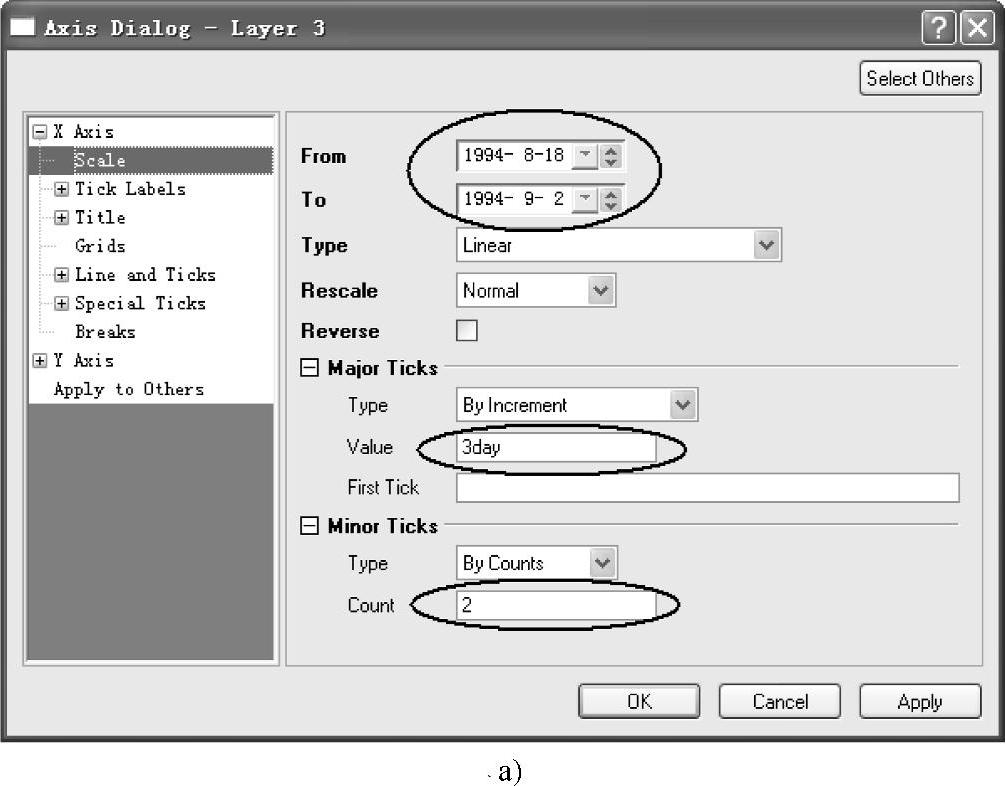

(2)双击合并图左下图中的X轴,打开【Axis Dialog】窗口,在面板中的X轴“Scale”页面中按图14-45a所示进行设置,在面板中的Y轴“Scale”页面中按图14-45b所示进行设置。在面板中的X轴“Tick Labels”中的“Bottom”页面中按图14-45c所示进行设置。在面板中的X轴“Special Tick Labels”中的“Bottom”页面中按图14-45d所示进行设置。

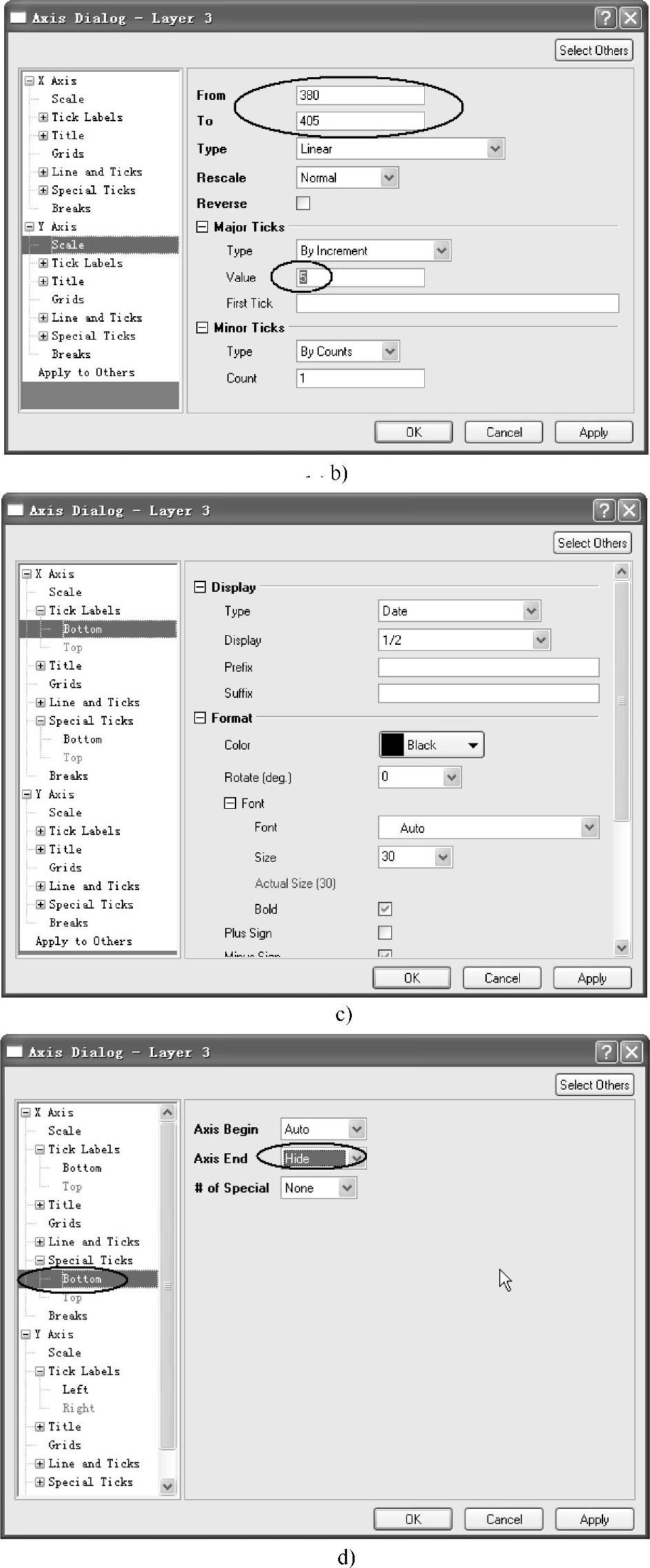

图14-45 【Axis Dialog】窗口设置


图14-45 【Axis Dialog】窗口设置(续)

(3)同理,重复步骤(2),双击合并图右下图中的X轴进行设置。

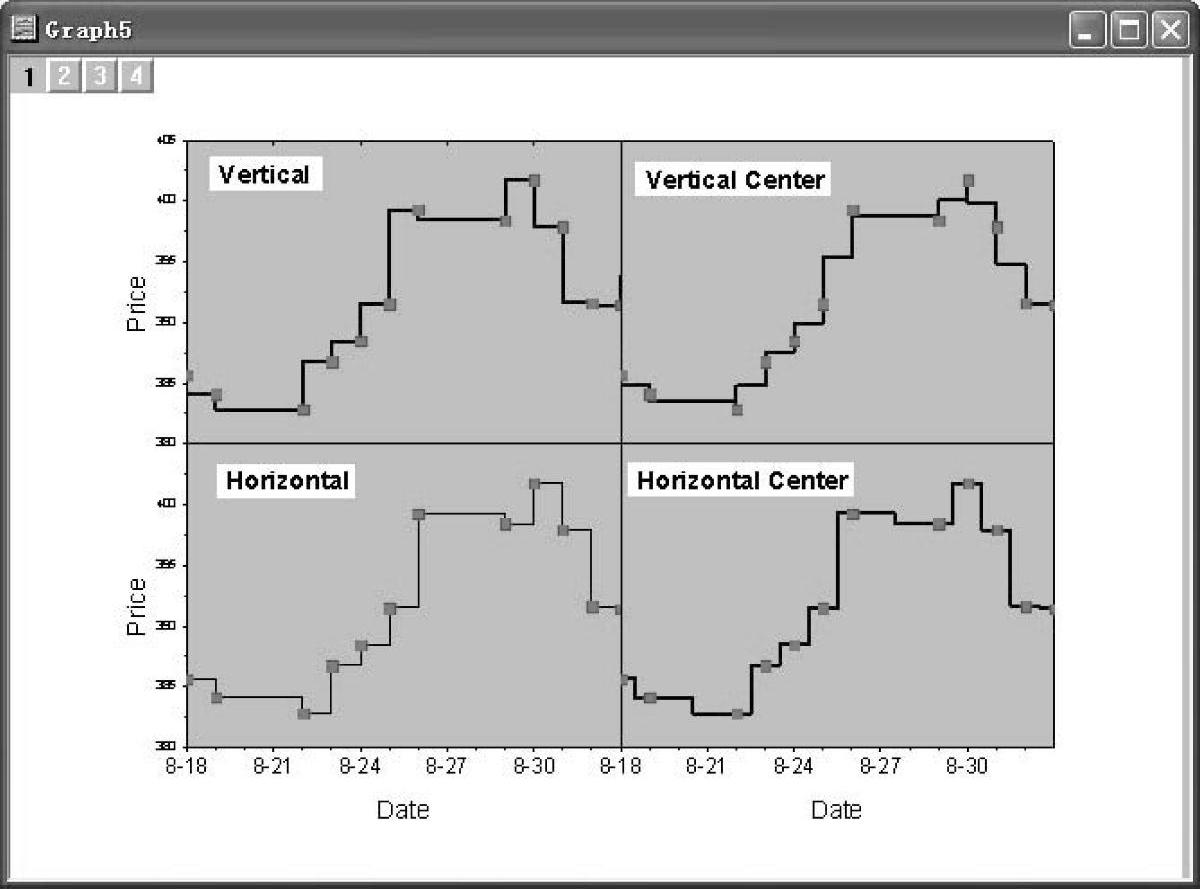

(4)对合并图再进行适当修饰,得到多图层X轴、Y轴关联的图形,如图14-46所示。


图14-46 多图层X轴、Y轴关联图形
