直接通过函数sin（x）-cos（x），向矩阵输入数据并绘制轮廓图。

（1）选择菜单命令【File】→【New】→【Matrix...】，或单击按钮，打开一个

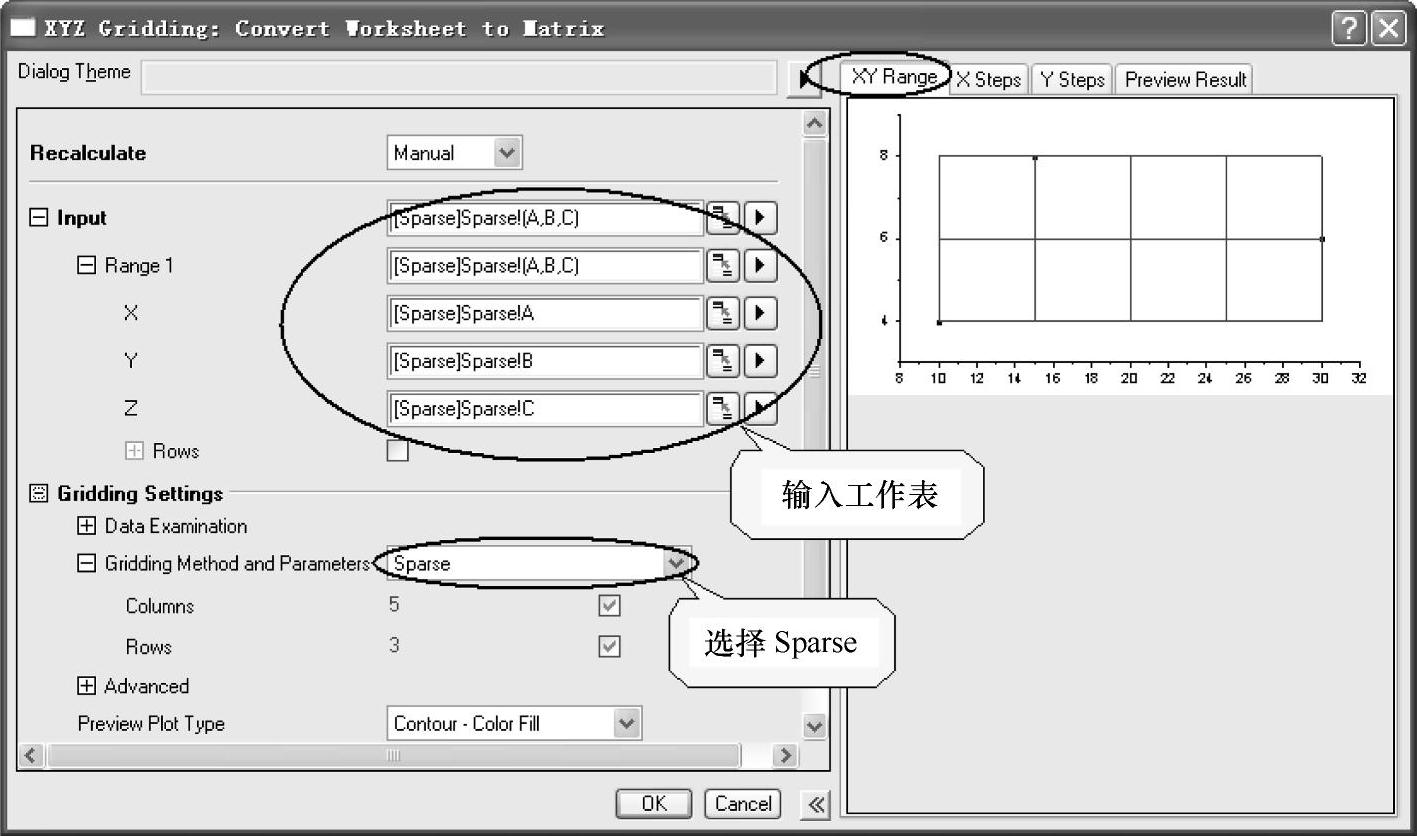

图14-25 【XYZ Gridding】对话框

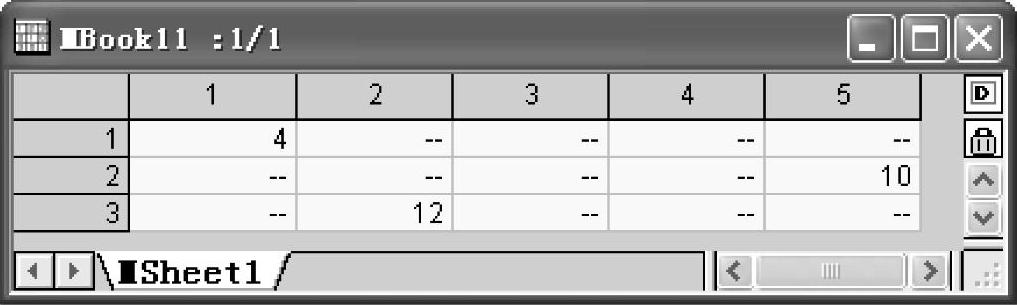

图14-26 转换后的矩阵

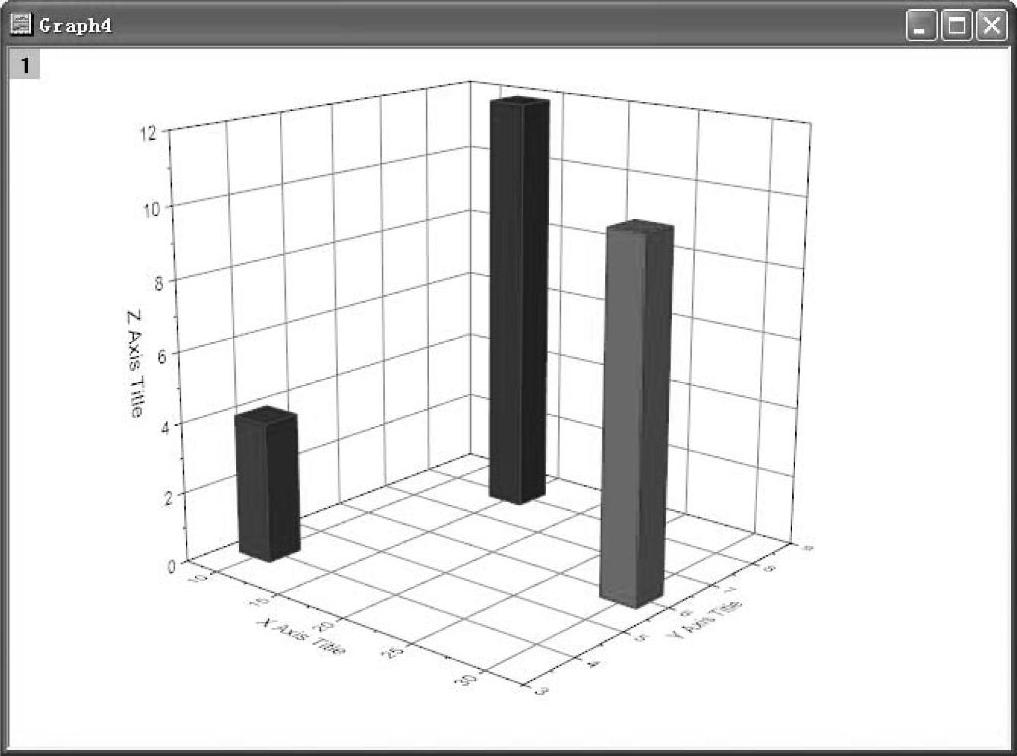

图14-27 用转换后的矩阵绘制的3D棒图

矩阵窗口。将鼠标放置在矩阵窗口左上角，用右键单击，在弹出的菜单中选择“Set Matrix Dimension/Labels”菜单命令，如图14-28所示。

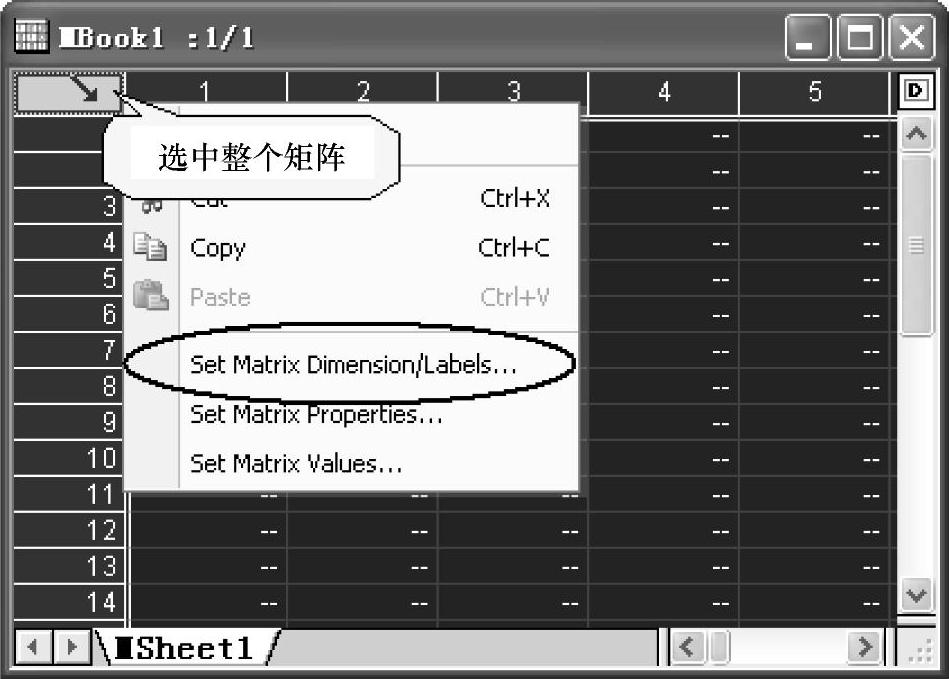

图14-28 创建矩阵窗口和选择“Set Matrix Dimension/Labels”命令

（2）在【Matrix Dimension and Labels】窗口中对矩阵的行、列进行设置，如图14-29所示。单击“OK”按钮，完成设置。(www.daowen.com)

（3）将鼠标放置在矩阵窗口左上角，用右键单击，在弹出的菜单中选择“Set Matrix Values”菜单命令，在【Set Values】窗口中输入公式i*sin（x）-j*cos（y），如图14-30所示。单击“OK”按钮，即向矩阵输入了该函数的数据，如图14-31a所示。此时，矩阵数据是按行号和列号进行排列的。选择菜单命令【View】→【Show X/Y】，则矩阵按X轴和Y轴进行排列，如图14-31b所示。

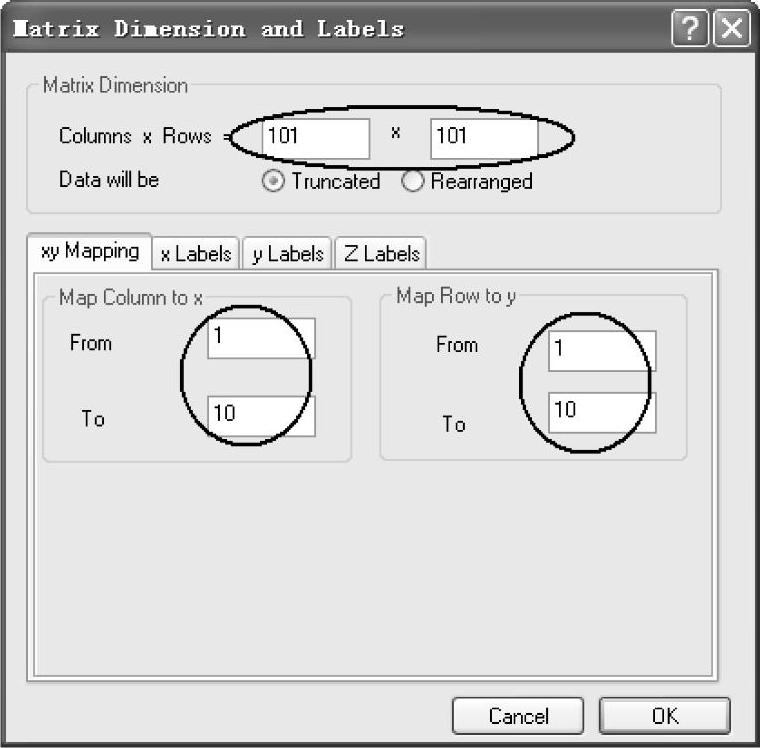

图14-29 对矩阵的行、列进行设置

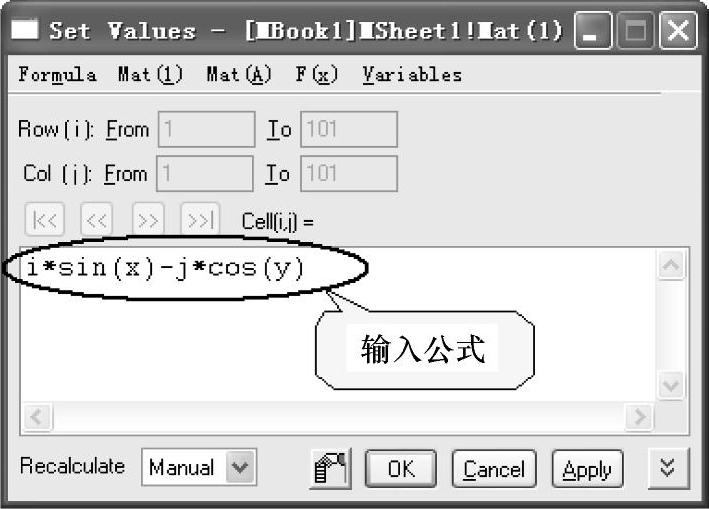

图14-30 【Set Values】窗口输入公式

（4）选择菜单命令【View】→【Image Mode】，得到该矩阵的图像，如图14-32a所示。在回到矩阵数据模式的情况下，选择菜单命令【Plot】→【Contour】→【Color Fill】，绘制轮廓图，如图14-32b所示。

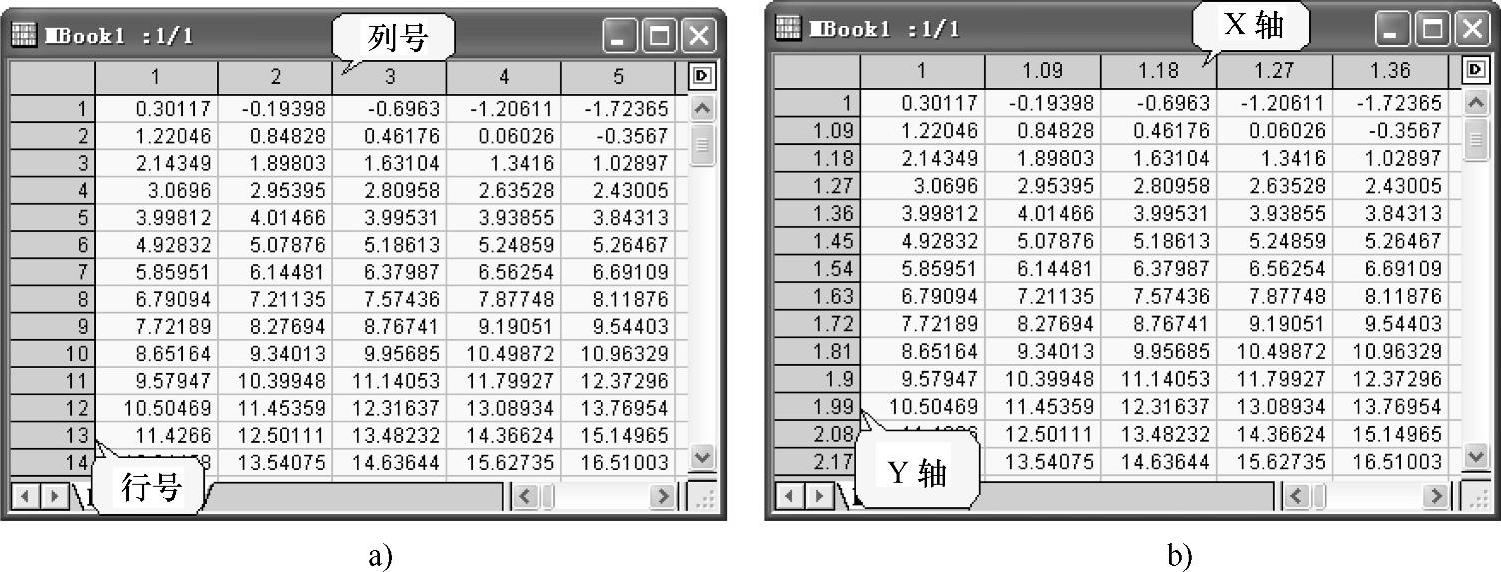

图14-31 输入数据的矩阵窗口

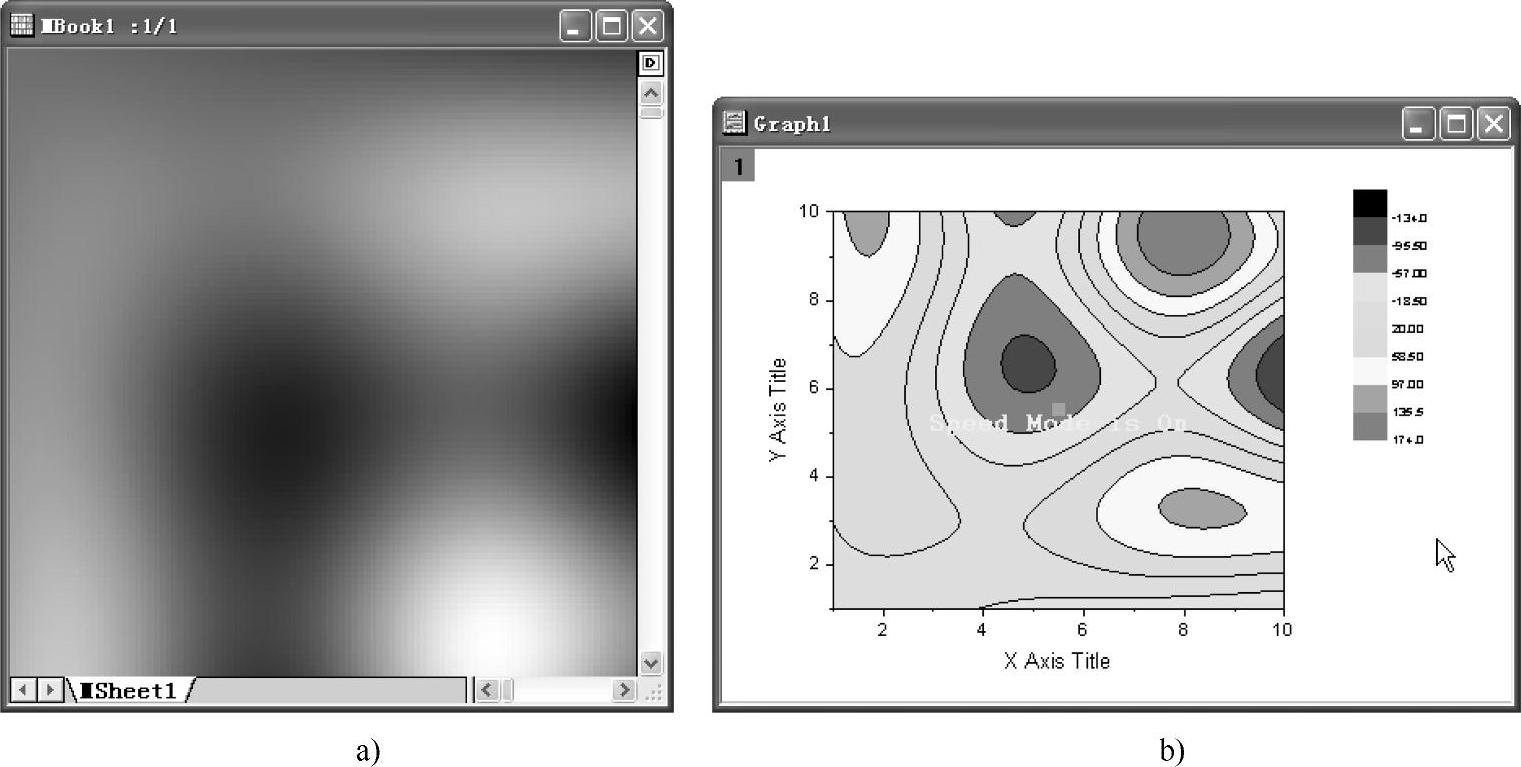

图14-32 矩阵数据的图像和绘制轮廓图
