规则XYZ转换要求工作表数据的X列和Y列数据个数相同并且等间距。一般可以用X列、Y列数据绘制散点图的方法来验证数据是否属于规则（Regular）数据。如果用X列、Y列数据绘制散点图行列规则对齐，则属于规则数据，可以采用规则XYZ转换。下面以采用“Origin9.1\Samples\Matrix Conversion and Gridding\XYZ Regular.dat”数据文件为例。具体操作步骤如下：
（1）导入“XYZ Regular.dat”数据文件，将C列轴属性改为Z轴，如图14-20a所示。
（2）选中B（Y）列数据，选择菜单命令【Plot】→【Line+Symbol】绘图，如图14-20b所示。从图上可见数据点为规则排列，由此可以断定该数据属于规则排列数据。
（3）在工作表为当前窗口时，选择菜单命令【Worksheet】→【Convert to Matrix】→【XYZ Gridding】，打开【XYZ Gridding】对话框，如图14-21所示。选择转换化方式为“Regular”，并选择数据范围进行转换。单击“OK”按钮进行转换，转换后的矩阵如图14-22所示。

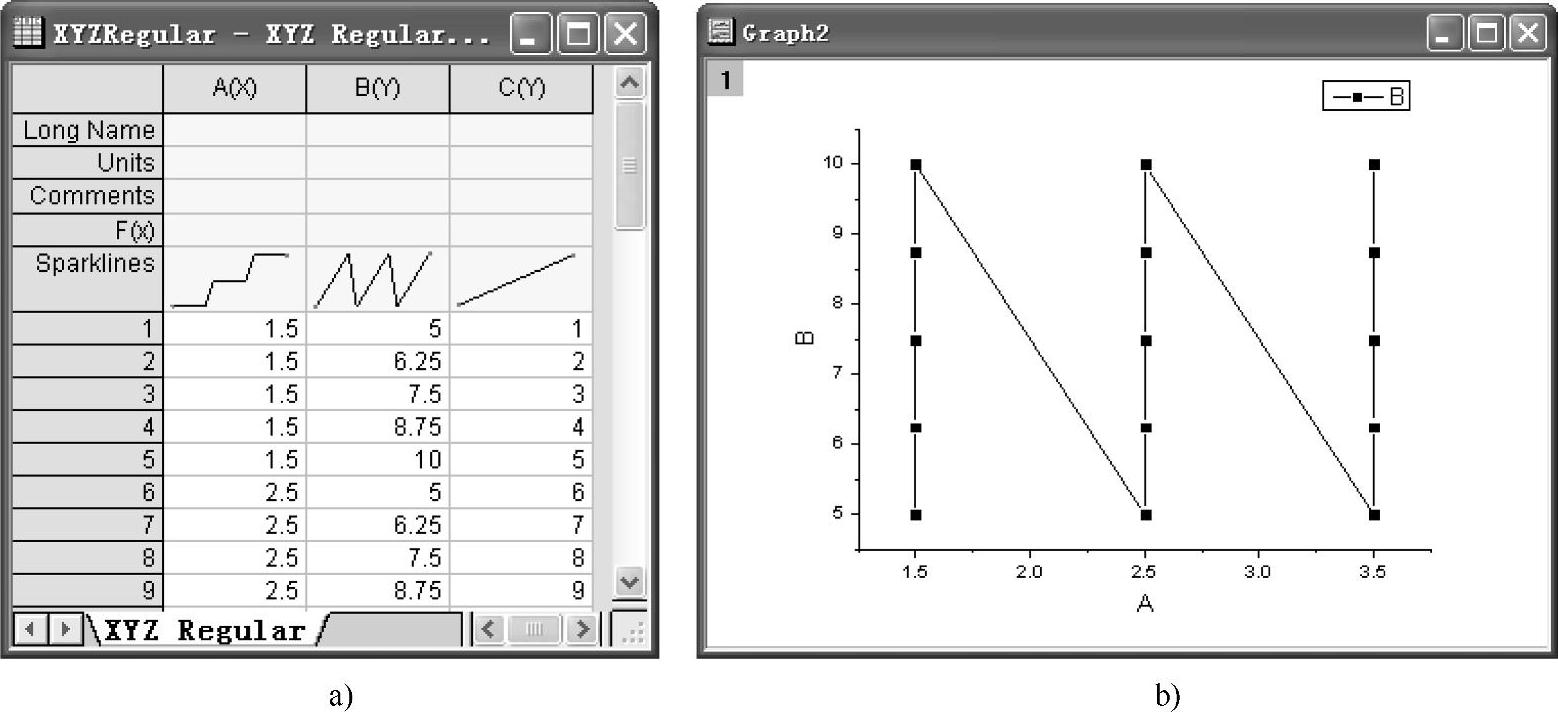

图14-20 “导入XYZ Regular.dat”数据及绘图
(www.daowen.com)

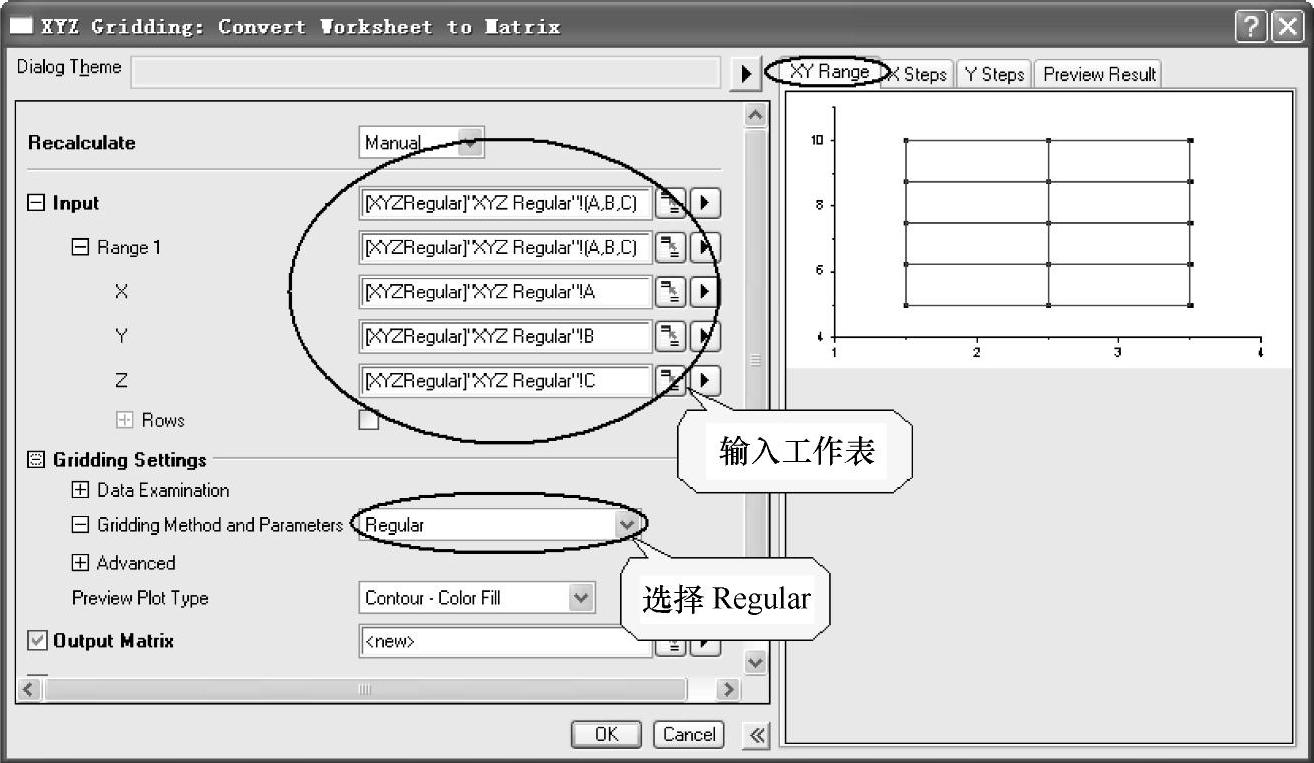

图14-21 【XYZ Gridding】对话框设置

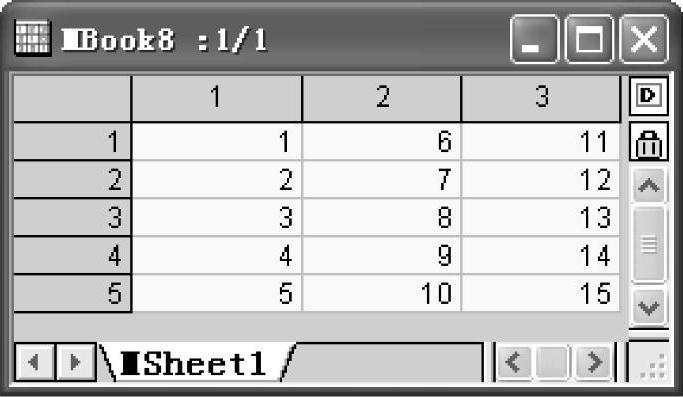

图14-22 转换后的矩阵
（4）在该矩阵窗口为当前窗口时，选择菜单命令【Plot】→【3D Symbol/Bars】→【Bars】绘图，如图14-23所示。

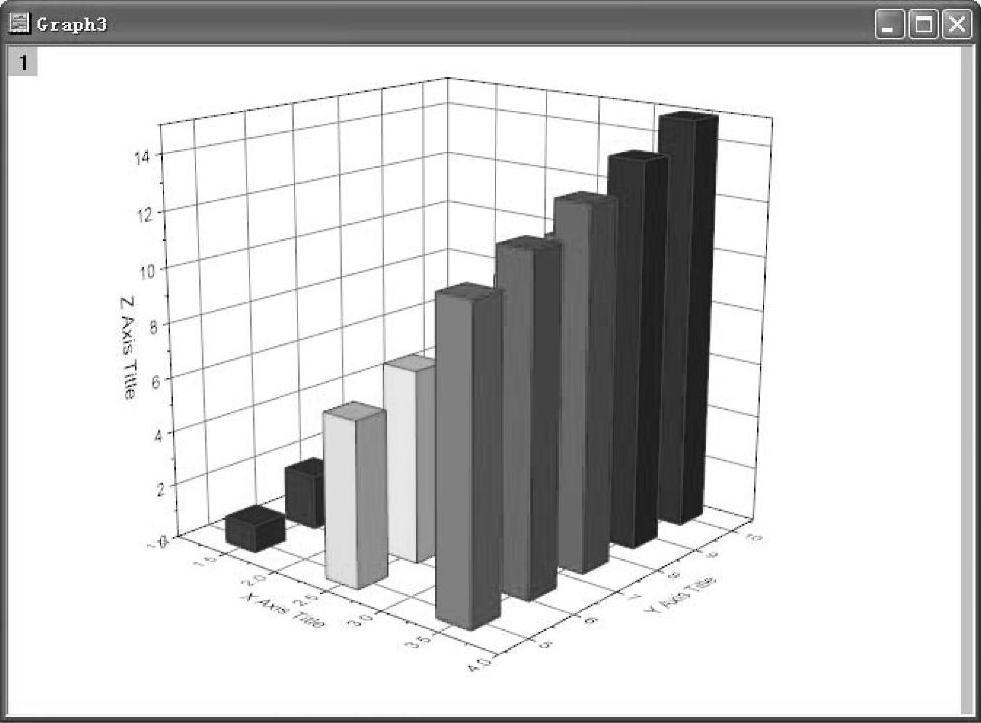

图14-23 用转换矩阵绘图
