在默认的情况下，曲线数字化增强工具为直角坐标系，但在科研工作中常会用到需要将有极坐标和三元坐标系的图片数字化。此时，须对曲线数字化增强工具的坐标轴进行设置。坐标轴设置后，极坐标和三元坐标系的图片数字化过程与前面直角坐标系完全一致。因此，这里仅介绍曲线数字化增强工具中的极坐标和三元坐标系的设置。

1.极坐标系定位点设置

（1）打开【Digitizer】工具菜单。单击输入（Import）按钮，打开“Origin9.1\Samples\Import and Export\PolarCoordinate.bmp”图片文件。图片是一个含极坐标数据的图片，如图13-17所示。通过在按下“A”键的同时，用鼠标调整图片的位置和大小。

（2）在增强的【Digitizer】工具菜单中，选择菜单命令【Axes】→【Polar Coordinate...】，打开【Polar Coordinate Settings】极坐标设置窗口，如图13-18所示。接受曲线数字化增强工具的极坐标方向为反时针方向，角度为度默认设置，单击“OK”按钮。

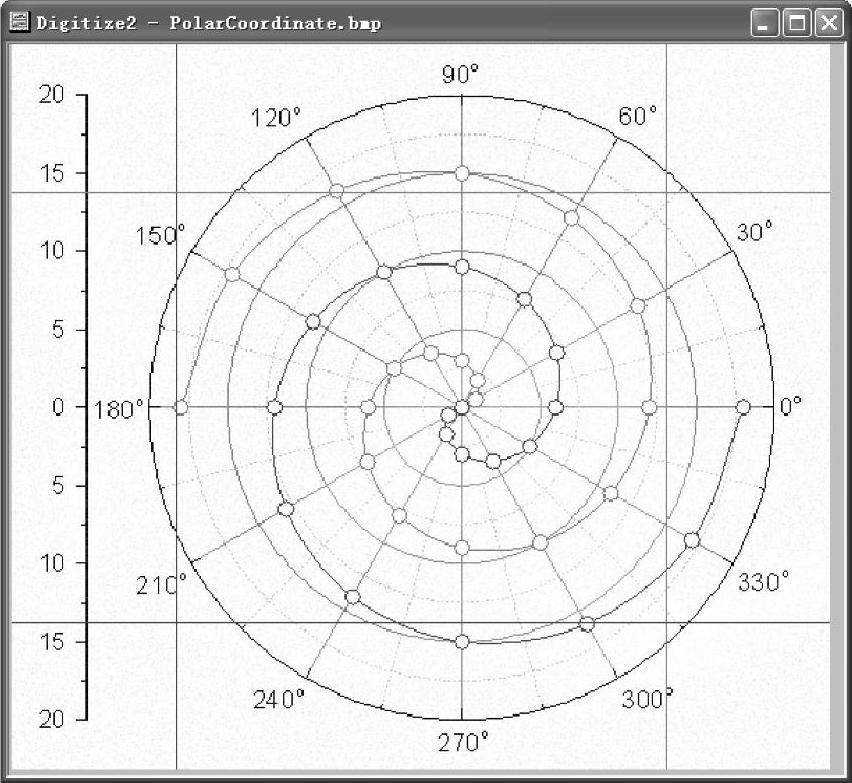

图13-17 含极坐标数据的图片

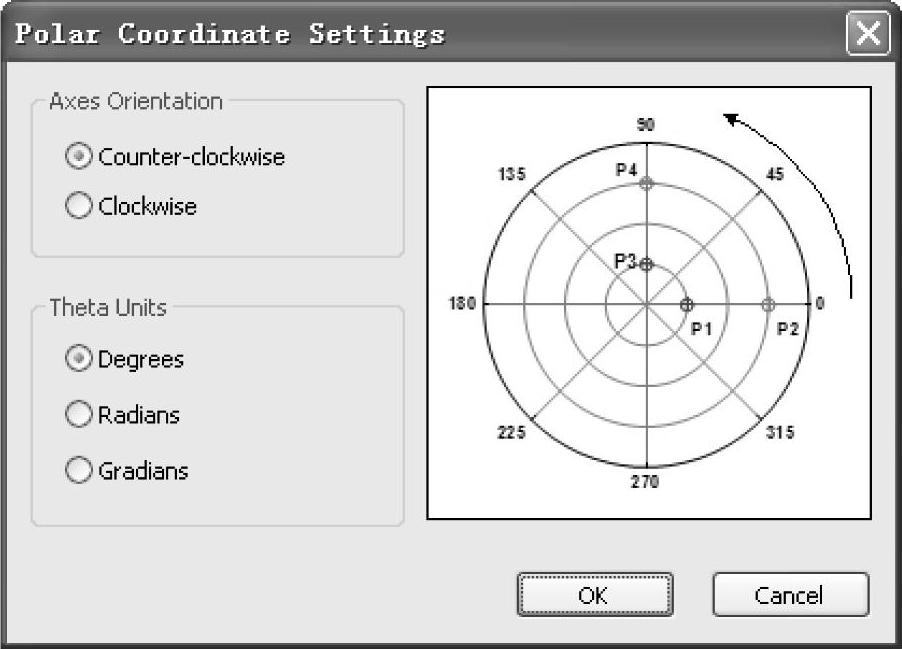

图13-18 【Polar Coordinate Settings】极坐标设置

（3）在极坐标数据的图片上出现2组P1、P2和P3、P4点4个定位点，用鼠标调整定位点的角度和半径。在【Digitizer】工具菜单中“Axes”设置使P1和P2定位点相同的角度（0°）和半径（5，20），P3和P4定位点相同的角度（90°）和半径（5，20）。设置好的极坐标数据的图片和【Digitizer】工具菜单如图13-19中所示。

（4）采用与直角坐标系相同的方法，用数字化工具对图片进行数字化、调整曲线线型和适当修饰，得到数字化的极坐标曲线，如图13-20所示。

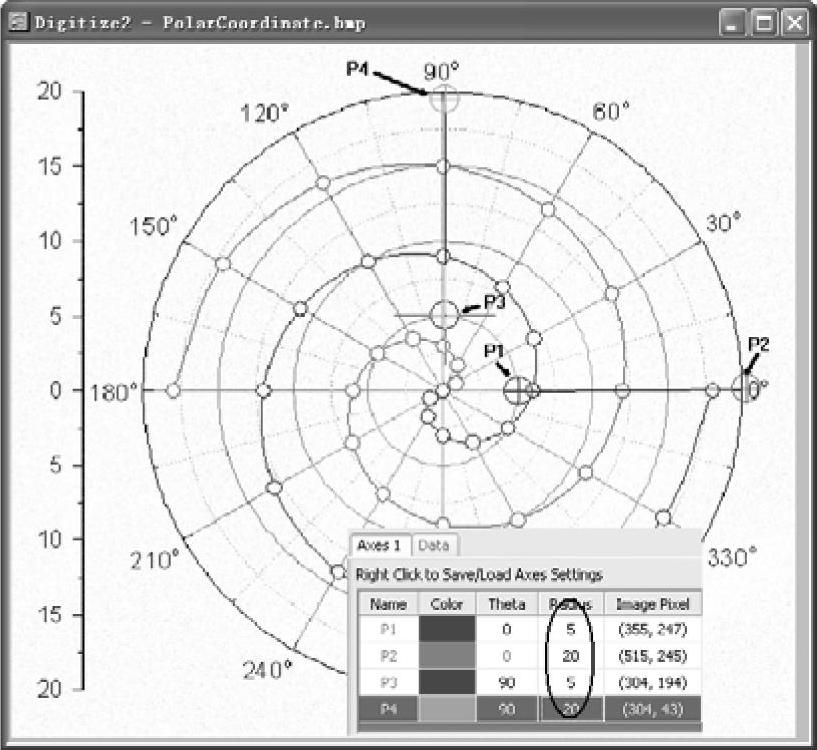

图13-19 极坐标图片和设置好的【Digitizer】工具菜单

(www.daowen.com)

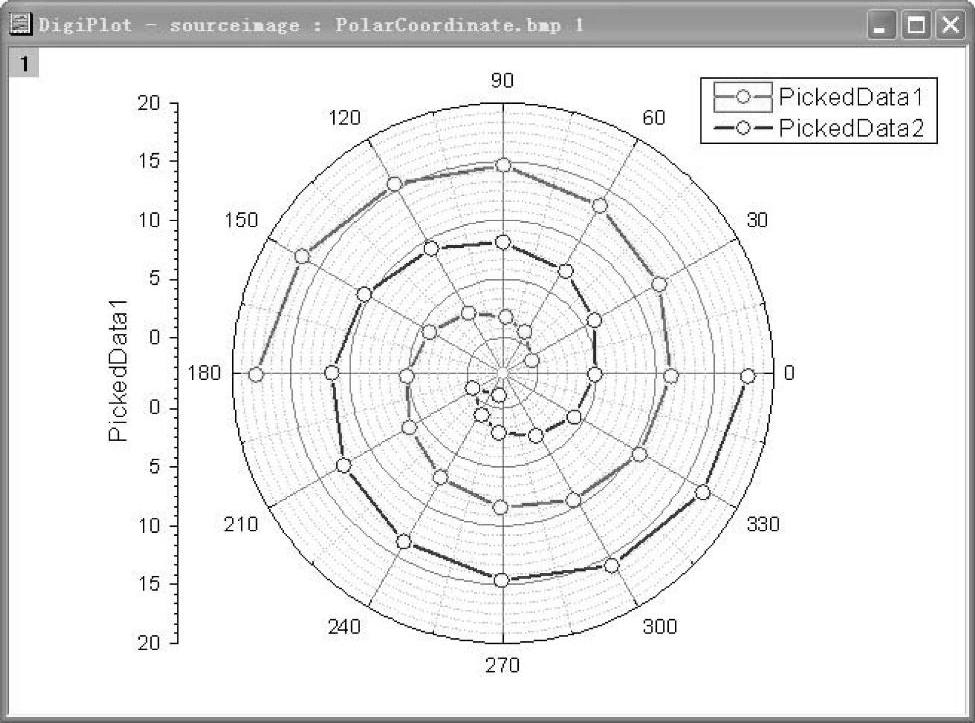

图13-20 得到数字化的极坐标曲线

2.三元坐标系定位点设置

（1）打开【Digitizer】工具菜单。单击输入（Import）按钮，打开“Ori-gin9.1\Samples\Import and Export\TernaryCoordinate.bmp”图片文件。通过在按下“A”键的同时，用鼠标调整图片的位置和大小。

（2）在增强的【Digitizer】工具菜单中，选择菜单命令【Axes】→【Ternary Coor-dinate...】，打开【Ternary Coordinate Settings】三元坐标系设置窗口，如图13-21所示。接受曲线数字化增强工具的三元坐标系方向为反时针方向，变量范围0～1默认设置，单击“OK”按钮。

（3）在三元坐标系数据的图片上出现P1、P2和P3三个定位点，用鼠标调整定位点的位置为三角形的三个顶角。在【Digitizer】工具菜单中“Axes”设置P1、P2和P3定位点的数值。设置好的三元坐标系数据的图片和【Digitizer】工具菜单如图13-22中所示。

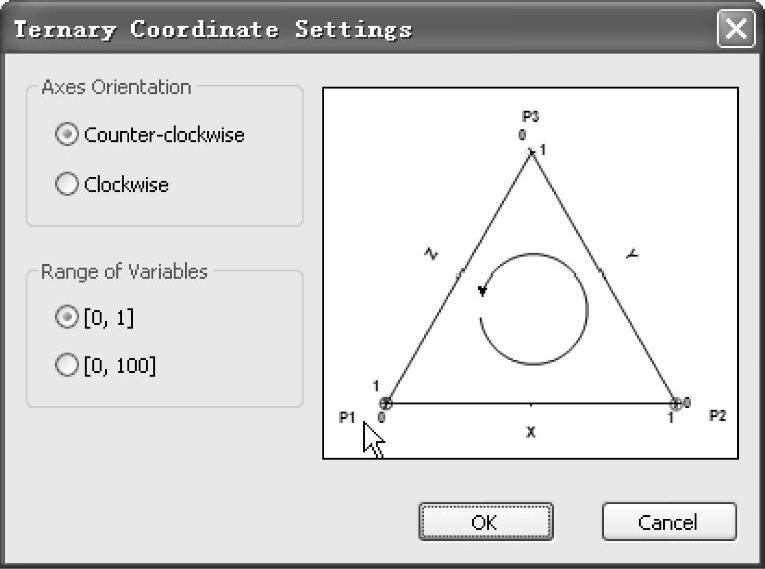

图13-21 【Ternary Coordinate Settings】三元 坐标系设置窗口

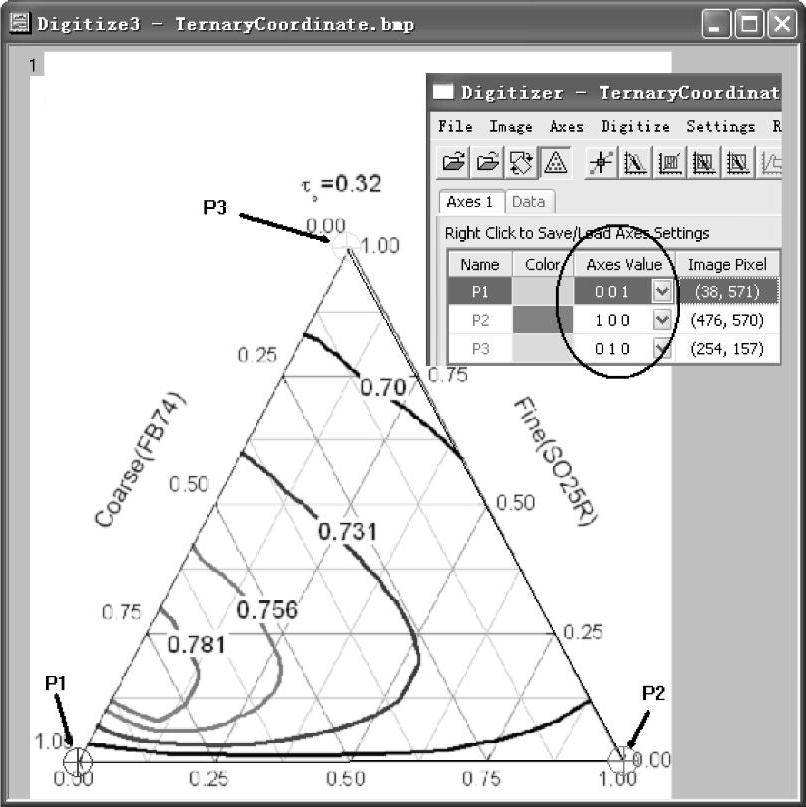

图13-22 三元坐标系图片和设置好的【Digitizer】工具菜单

（4）采用与直角坐标系相同的方法，用数字化工具对图片进行数字化、调整曲线线型和适当修饰，得到数字化的三元坐标系曲线，如图13-23所示。

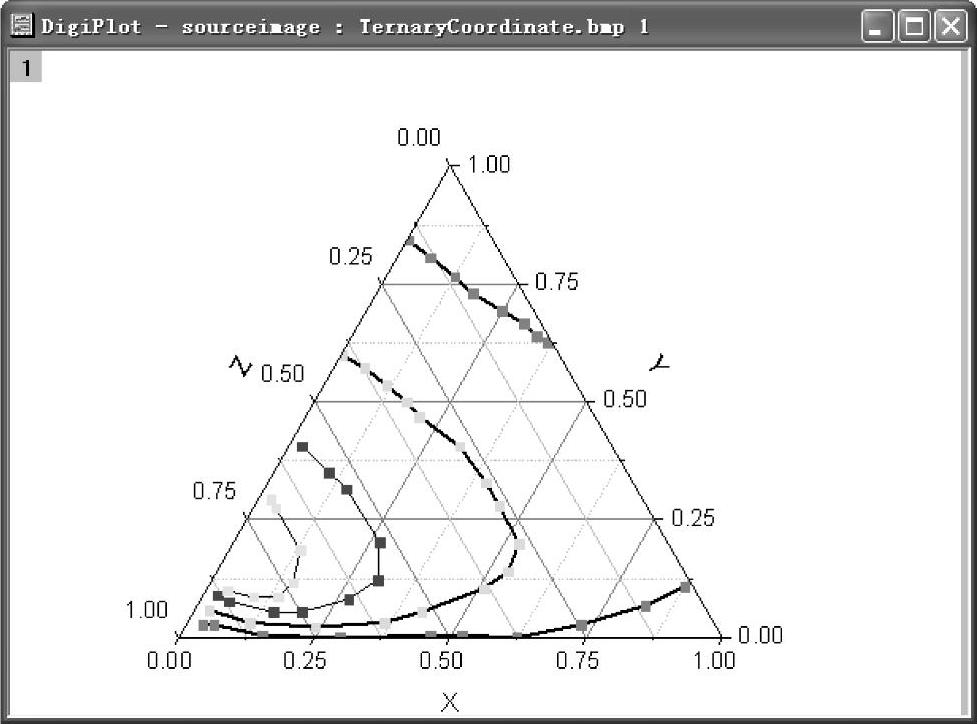

图13-23 数字化的三元坐标系曲线图
