Origin9.1科技绘图:散点矩阵统计图

散点矩阵统计图(Scatter Matrices)多用于判别分析。它可以分析各分量与其数学期望之间的平均偏离程度,以及各分量之间的线性关系。其中,带直方图的散点矩阵统计图是Origin 9.1新增的统计图。

创建散点矩阵统计图的方法为:在工作表窗口内选择一个或多个Y列(或者其中的一段),然后选择菜单命令【Plot】→【Statistics】→【Scatter Matrix】。散点矩阵统计图模板将选中的列之间以一个矩阵图的形式进行绘图,图存放在新建的工作表中。选中N组数据,绘出的散点矩阵统计图的数量为N2-N。因此,随N组数据增加,图形尺寸会变小,绘图计算时间会增加。下面结合实例介绍带直方图的散点矩阵统计图绘制。

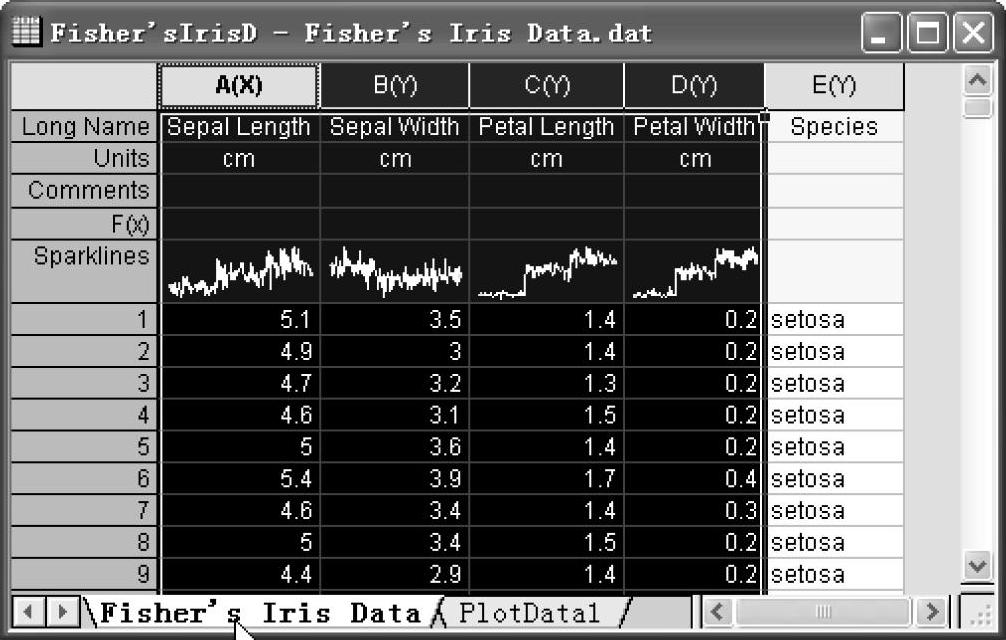

(1)导入“Origin9.1\Samples\Statistics\Fisher's Iris Data.dat”数据文件,选中工作表的A(X)~D(Y)列,如图12-20所示。


图12-20 选中工作表的A(X)~D(Y)列

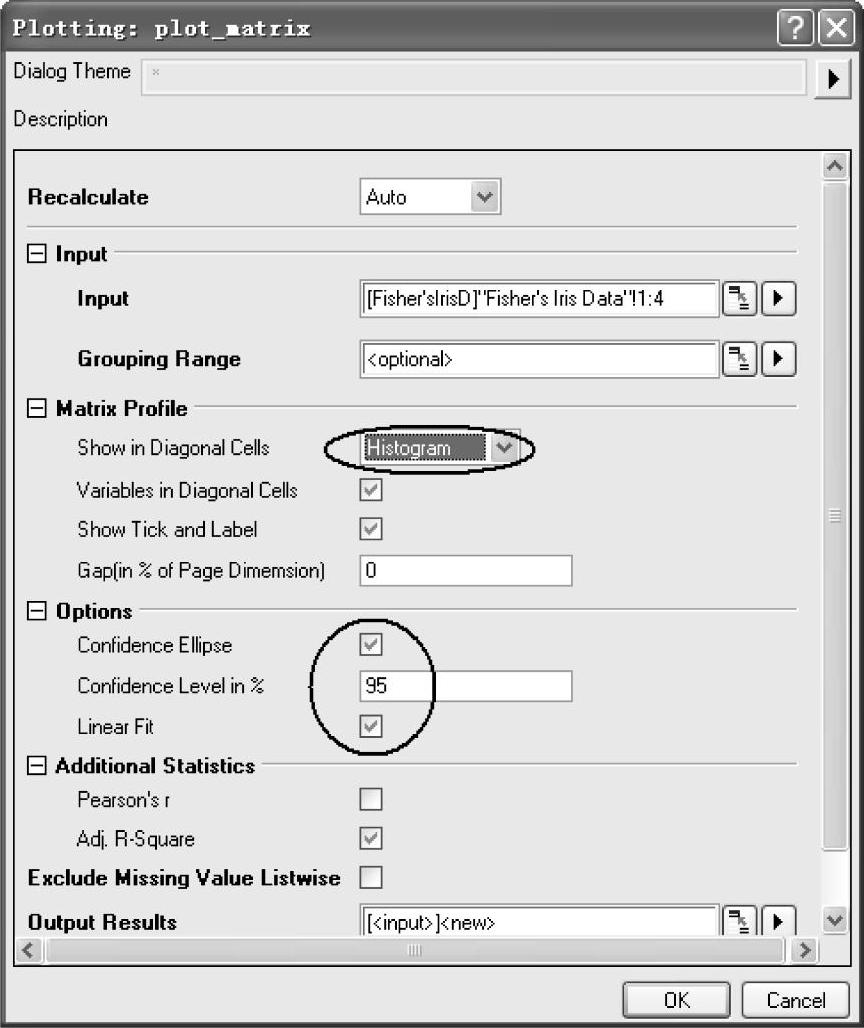

(2)选择菜单命令【Plot】→【Statistics】→【Scatter Matrix】,打开【Plotting:plot_matrix】对话框。在该对话框的“Options”中,选中“Confidence Ellipse”置信椭圆和设置置信水平(0~100),默认值为95。选中“Linear Fit”。在“Show in Diagonal Cells”下拉列表框中选择直方图(Histogram)。设置完成后的【Plotting:plot_ma-trix】对话框如图12-21所示。(www.daowen.com)


图12-21 设置完成后的【Plotting:plot_matrix】对话框

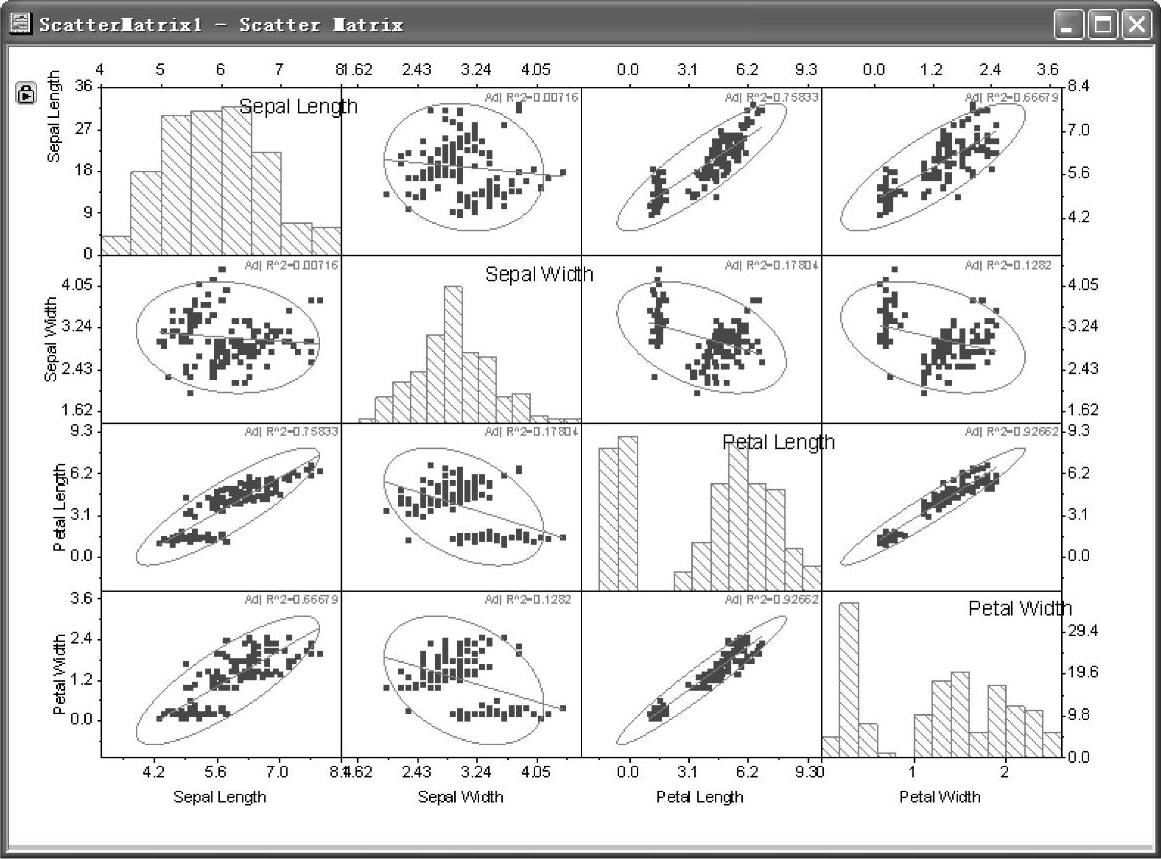

(3)单击“OK”按钮,计算并绘图,自动生成的散点矩阵统计图如图12-22所示。同时生成存放散点矩阵统计图的新工作表。如果选中“Linear Fit”,图中会给出校正决定系数R2adj值(相当于相关系数Correlation Coefficient)。


图12-22 自动生成的散点矩阵统计图
