质量控制（QC）图是平均数X控制图和极差R（Range）控制图同时使用的一种质量控制图，用于研究连续过程中数据的波动。创建QC图步骤为在工作表窗口内选择一个或多个Y列（或者其中的一段），然后选择菜单命令【Plot】→【Statis-tics】→【QC（X Bar R）Chart】。下面结合实例介绍QC图的创建和属性。

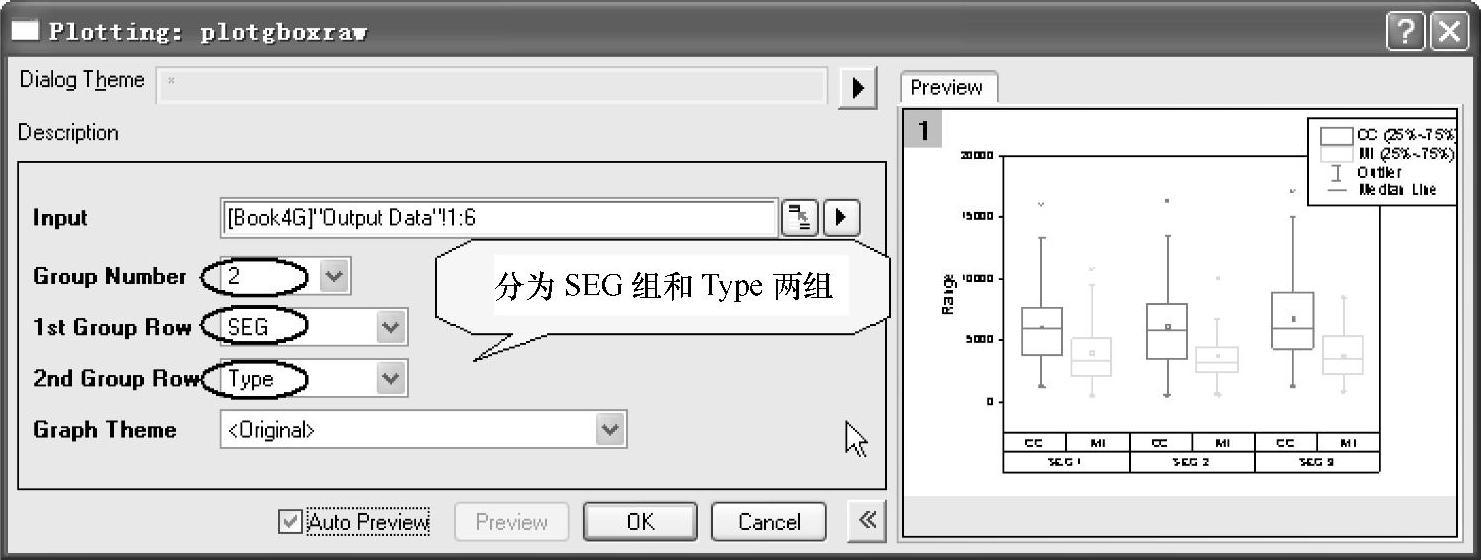

图12-17 【plot_gboxraw】对话框中设置
（1）导入“Origin 9.1\Samples\Graphing\QC Chart.dat”数据文件。
（2）选中工作表窗口“QC Chart”的B列，选择菜单命令【Plot】→【Statistics】→【QC（X Bar R）Chart】，接受默认值，创建质量控制（QC）图（见图12-18）和存放统计数据的工作表（见图12-19）。
(www.daowen.com)

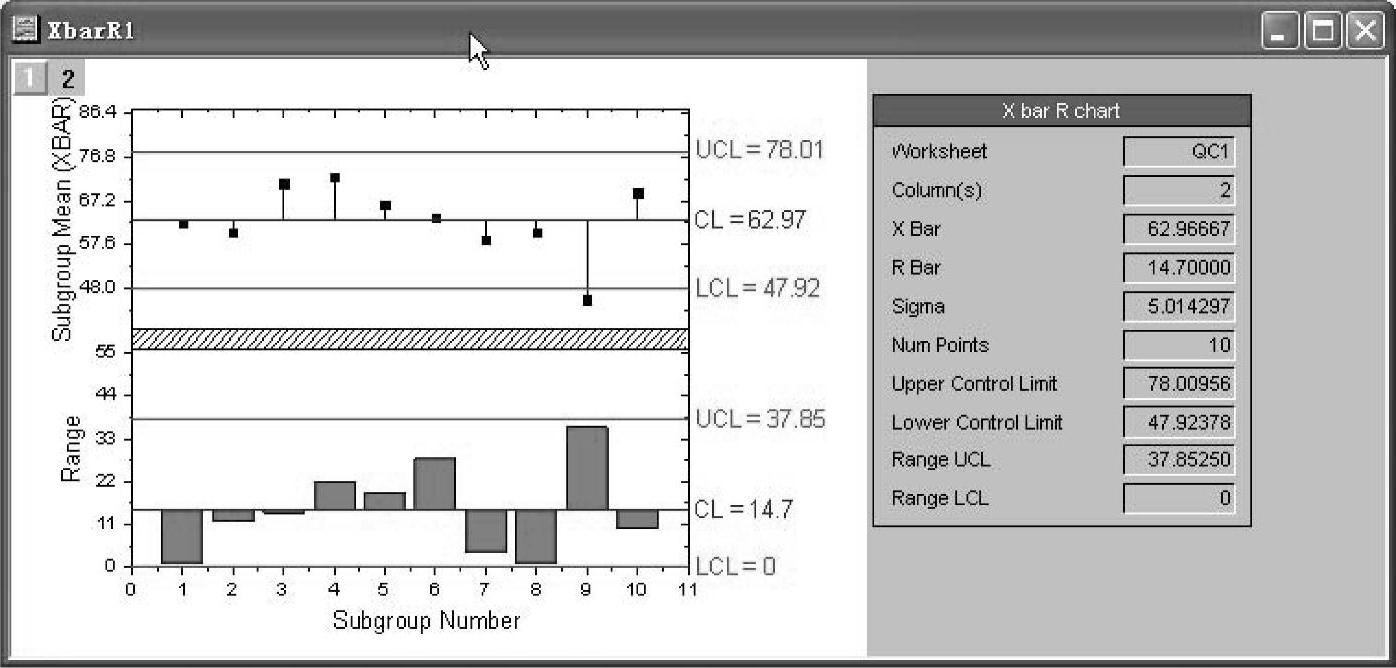

图12-18 质量控制（QC）图
图12-19 存放统计数据的工作表
图12-18所示的质量控制（QC）图有两个图层。图层1是X棒图，该层由一组带垂线于平均值的散点图组成。图中有三条平行线，中间一条为中心线（CL线），上下等间距的两条分别为上控制线（UCL）和下控制线（LCL）。在生产过程中，如果数据点落在上、下控制线之间，则说明生产过程处于正常状态。图层2是R图，该层由一组柱状图组成，从每一组值域平均线开始。图12-19所示的存放统计数据的工作表中包含了平均值（Mean）、值域（Range）和标准差（SD）等统计数据。
