分组方框统计图(Grouped Box Plot)是Origin 9.1的新增功能,它能按索引数据(indexed data)或原始数据(raw data)进行绘图。索引数据为一数据索引列和与其相关的多列分组数据,而原始数据为按标签行组合的多列相关数据。下面结合实例介绍分组方框统计图的创建。

1.按索引数据创建分组方框统计图

(1)打开“Origin9.1\Samples\91 Tutorial Data.opj”项目文件,用项目浏览器在“Grouped Box Plot and Axis Tick Table”目录选择“Book4G-CC.MI-Index”工作表,如图12-14所示。该工作表中E(Y)列是索引列,C(Y)列和D(Y)列为分组列,其中C(Y)列分有SEG1组、SEG2组和SEG3组,D(Y)分有CC组和MI组。

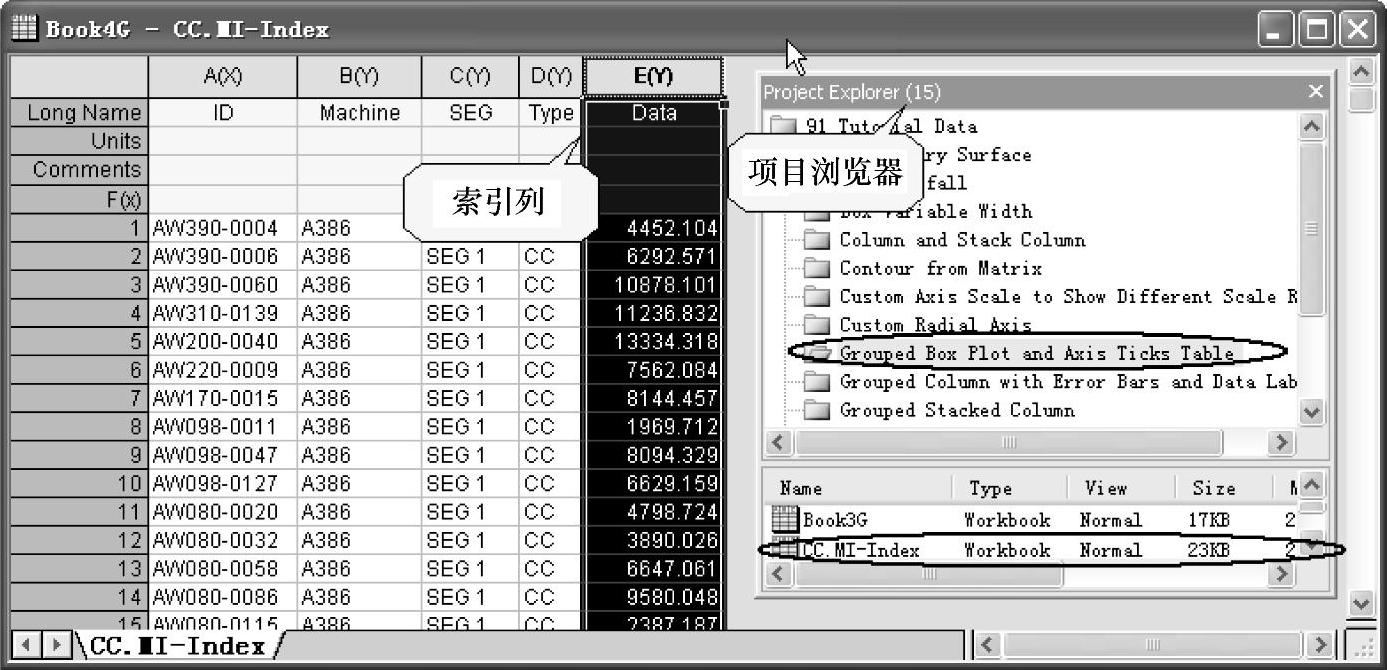

图12-14 “Book4G-CC.MI-Index”工作表和项目浏览器

(2)在选中E(Y)列后,选择菜单命令【Plot】→【Statistics】→【Grouped Box Charts-Indexed Data】,打开【plot_gboxindexed】对话框。在“Group List”栏中单击右上角的三角形,选择“Select Columns”选项,打开【Column Browser】窗口,选择C(Y)列和D(Y)列为分组数据列。设置好的【Grouped Box Charts-Indexed Data】对话框如图12-15所示。

(3)单击“OK”按钮,创建索引数据分组方框统计图(见图12-16a)和索引数据分组方框统计图数据工作表(见图12-16b)。

图12-16a中方框图显示数据为每分组的数据,其含义参见图12-8。图中数据由SEG1组、SEG2组和SEG3三大组组成,每个大组又分为CC组和MI组两个小组。图12-16b所示工作表是将数据按分组进行排列输出的结果。

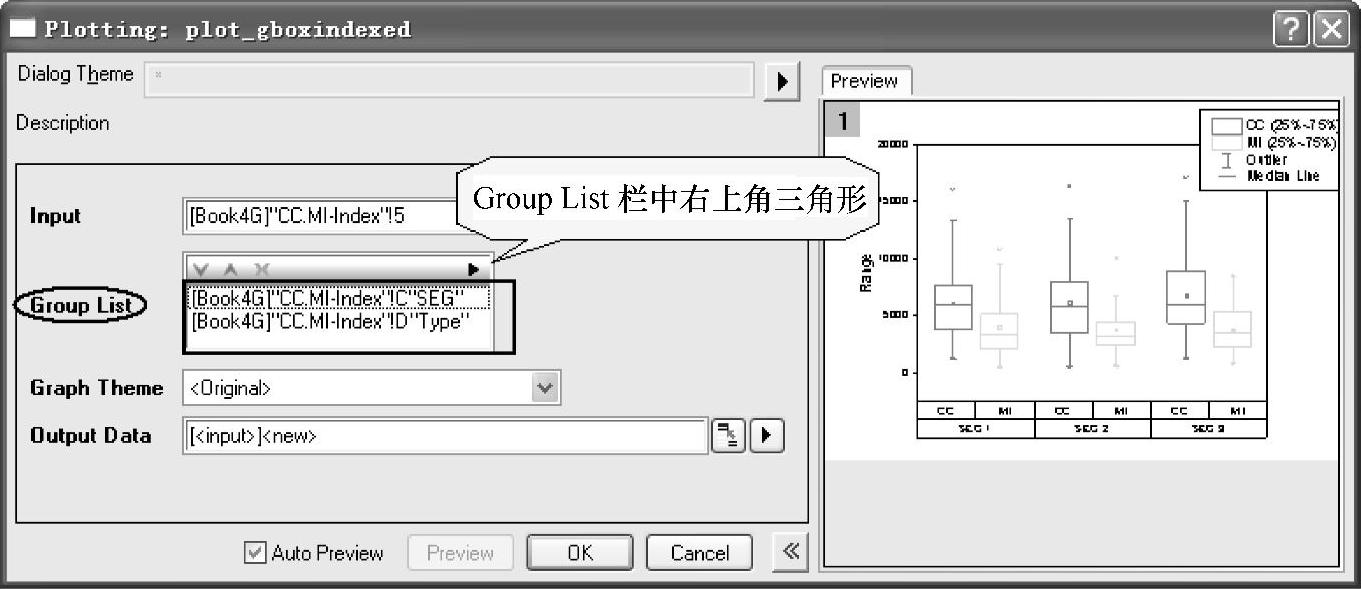

图12-15 设置好的【Grouped Box Charts-Indexed Data】对话框

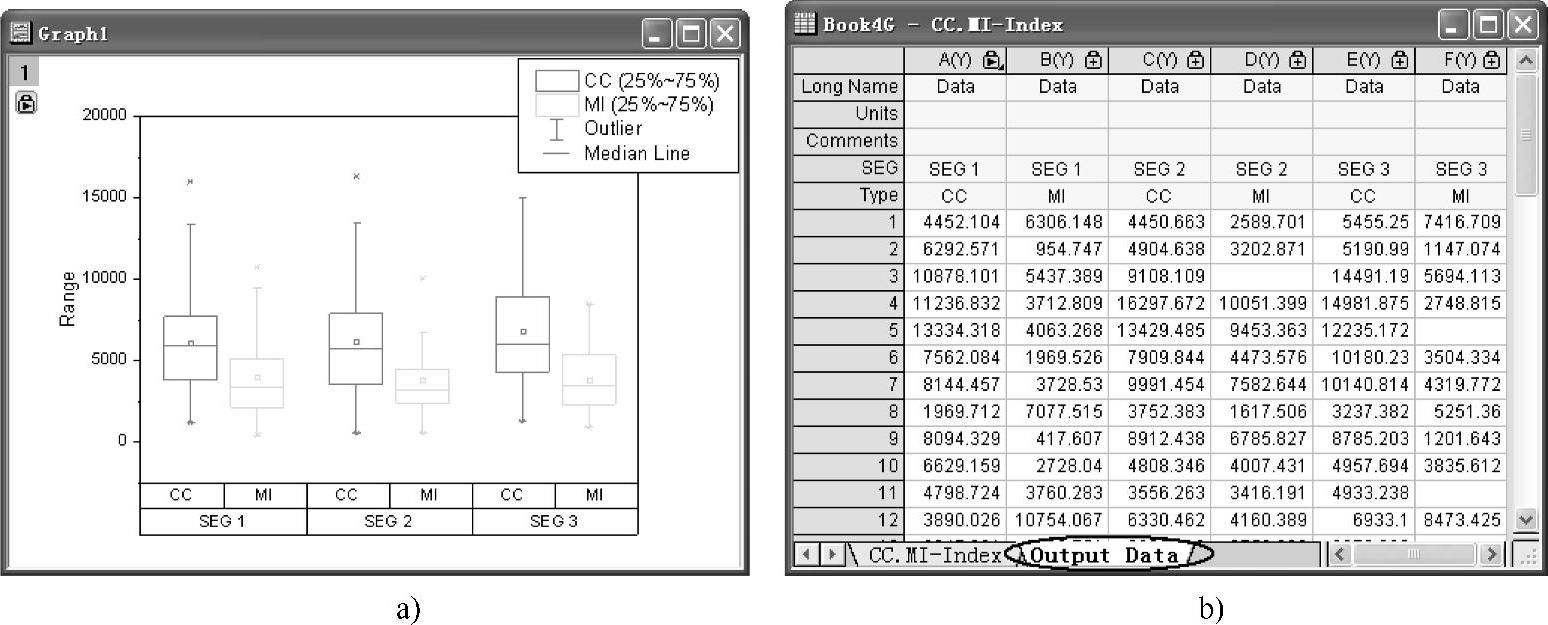

图12-16 索引数据分组方框统计图和输出的数据工作表

2.按原始数据创建分组方框统计图

按索引数据创建分组方框统计图时,输出的数据工作表即是按原始数据排列的工作表。下面用该原始数据排列的工作表介绍按原始数据创建分组方框统计图。

(1)打开图12-16b中所示输出数据工作表(Output Data),并全部选中。选择菜单命令【Plot】→【Statistics】→【Grouped Box Charts-Raw Data】,打开【plot_gboxraw】对话框。

(2)在【plot_gboxraw】对话框中,按输出工作表分为SEG组和Type两组进行设置,如图12-17所示。单击“OK”按钮,得到与图12-16a所示同样结果。
