Origin9.1向导创建基线,用谱线分析创建基线

时间:2023-11-19 理论教育 版权反馈
【摘要】:单击“Next”按钮,向导图进入创建基线页面。在该下面板中,用户可以对图中创建的基线进行调整和修改。若用户满意创建的基线,可单击“Finish”按钮,完成基线创建。图11-6 基线模式项目的面板图11-7 基线模式项目的下面板下面结合实例具体介绍创建基线。导入“Origin9.1\Samples\Spectroscopy\Peaks with Base.dat”数据文件,用工作表中A和B绘制线图。在创建基线页面的下面板的基线定位点栏单击“Add”按钮,在线图中添加一个定位点,而后在弹出的窗口中单击“Done”,如图11-8b所示。

Origin9.1向导创建基线,用谱线分析创建基线

在【Peak Analyzer】对话框开始页面(Start)的下面板中,分析项目(Goal)选择创建基线(Create Baseline)选项,单击“Next”按钮,向导图进入基线模式(Baseline Mode)页面。此时,基线模式项目的面板如图11-6所示。向导图会进入基线模式和创建基线页面。在该基线模式下,用户仅可以采用自定义基线。用户也可以在该页面中定义基线定位点,而后在创建基线(Create Baseline)页面连接这些定位点,构成用户自定义基线。

基线模式(Baseline Mode)页面的下面板如图11-7a所示。在该下面板中,用户可以对图中创建的基线模式进行选择和对锚点方式进行确定。单击“Next”按钮,向导图进入创建基线(Create Baseline)页面。此时,创建基线页面的下面板如图11-7b所示。在该下面板中,用户可以对图中创建的基线进行调整和修改。若用户满意创建的基线,可单击“Finish”按钮,完成基线创建。

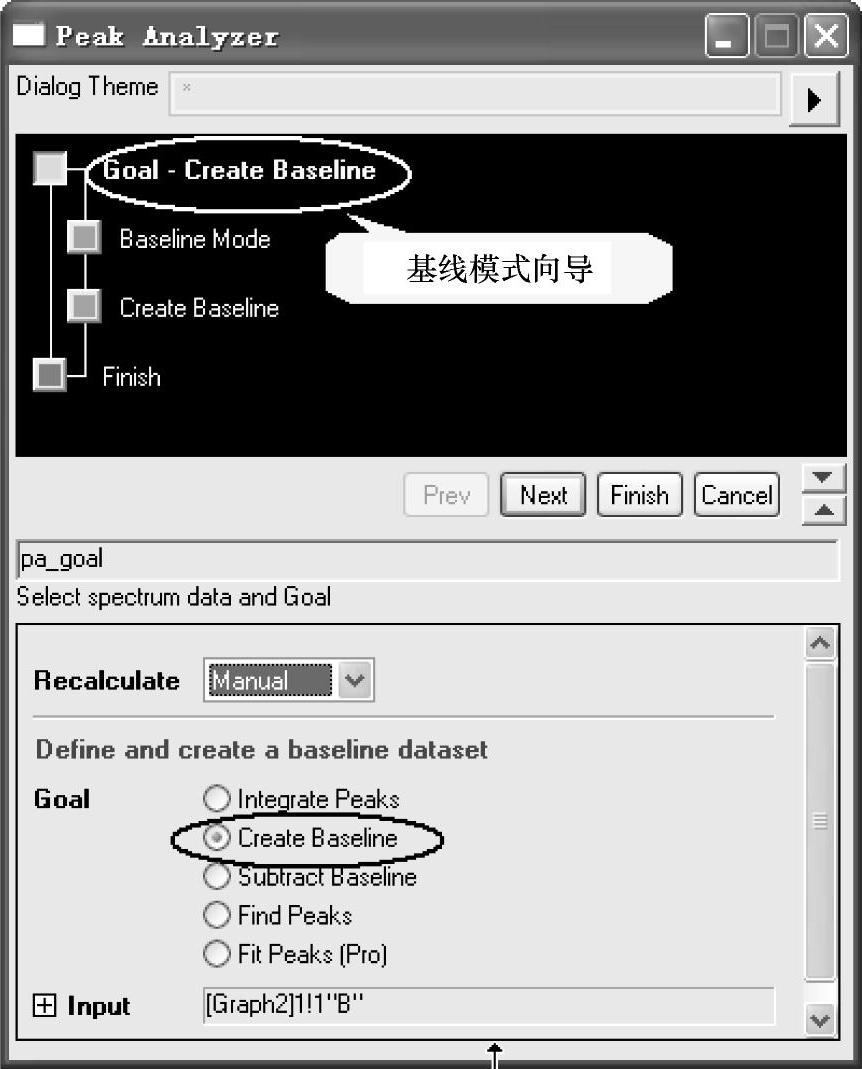

图11-6 基线模式项目的面板

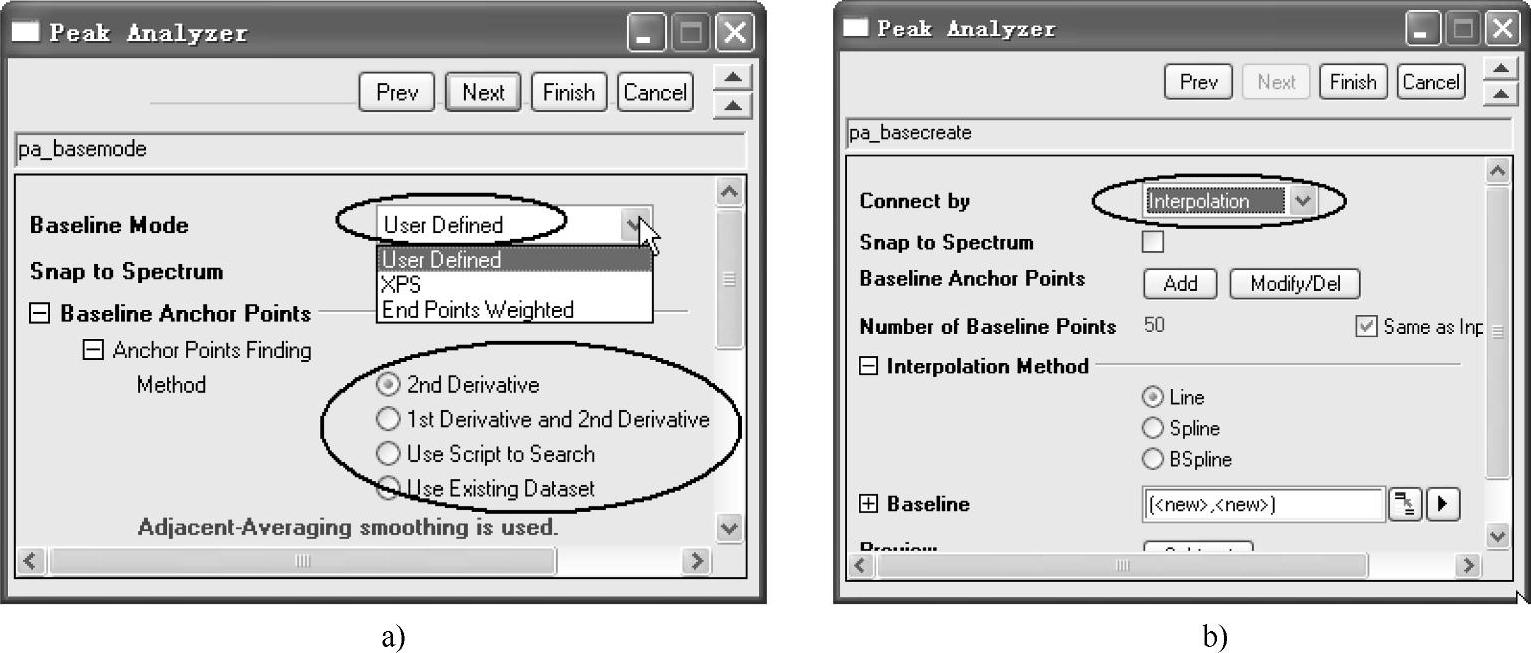

图11-7 基线模式项目的下面板

下面结合实例具体介绍创建基线。

(1)导入“Origin9.1\Samples\Spectroscopy\Peaks with Base.dat”数据文件,用工作表中A(X)和B(Y)绘制线图。(www.daowen.com)

(2)选择菜单命令【Analysis】→【Peaks and Baseline】→【Peak Analyzer】,打开【Peak Analyzer】对话框。选择创建基线(Create Baseline)选项,单击两次“Next”按钮,进入创建基线(Create Baseline)页面,此时在图中出现一条红色的基线,如图11-8a所示。从该图中圆圈处可看到,该基线部分地方还不理想,需要修改。

(3)在创建基线页面的下面板的基线定位点(Baseline Anchor Points)栏单击“Add”按钮,在线图中添加一个定位点,而后在弹出的窗口中单击“Done”,如图11-8b所示。此时基线得到了修改,修改后的图形如图11-8c所示。

(4)若满意创建的基线,可单击“Finish”按钮,则完成基线创建。该基线的数据保存在工作表中,如图11-8d所示。


图11-8 创建基线

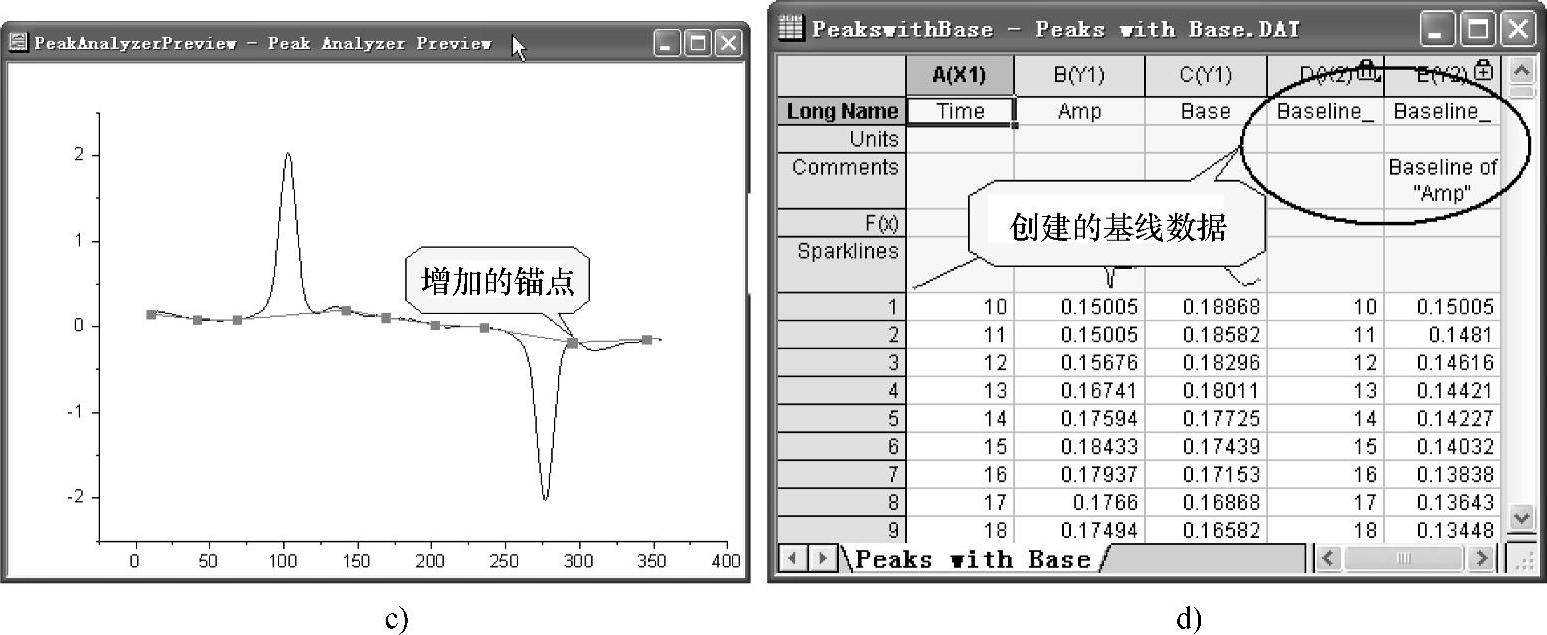

图11-8 创建基线(续)
