单峰拟合是多峰拟合的特例,为简化拟合工具,Origin9.1将单峰拟合整合到多峰拟合中。单峰拟合即可通过多峰拟合工具完成,也可采用非线性拟合工具中的峰拟合函数来实现。由于单峰拟合与多峰拟合基本相同,这里仅介绍多峰拟合。

多峰拟合是采用Guassian或Lorentzian峰函数对数据进行拟合。用户在对话框中确定峰的数量,在图形中峰的中心处双击进行峰的拟合,完成拟合后会自动生成拟合数据报告。该多峰拟合只能采用Guassian或Lorentzian两种峰函数,若需完成更复杂的拟合,请参考谱线分析(Peak Analyzer)向导。

下面结合实例具体介绍多峰拟合。

(1)导入“Origin9.1\Samples\Curve Fitting\Multiple Peaks.dat”数据文件,用工作表中A(X)和B(Y)绘制线图,如图11-1所示。

(2)选择菜单命令【Analysis】→【Peaks and Baseline】→【Multiple Peaks Fit】,打开【Spectroscopy:nlfitpeaks】对话框,通过峰函数下拉列表框(Peaks Function)中选择多峰拟合函数,如图11-2所示。

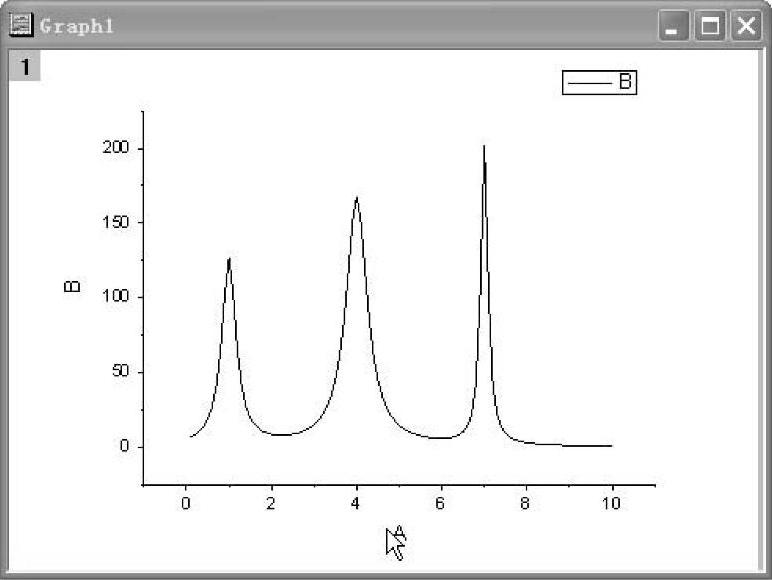

图11-1 “Multiple Peaks.dat”数据绘制的线图

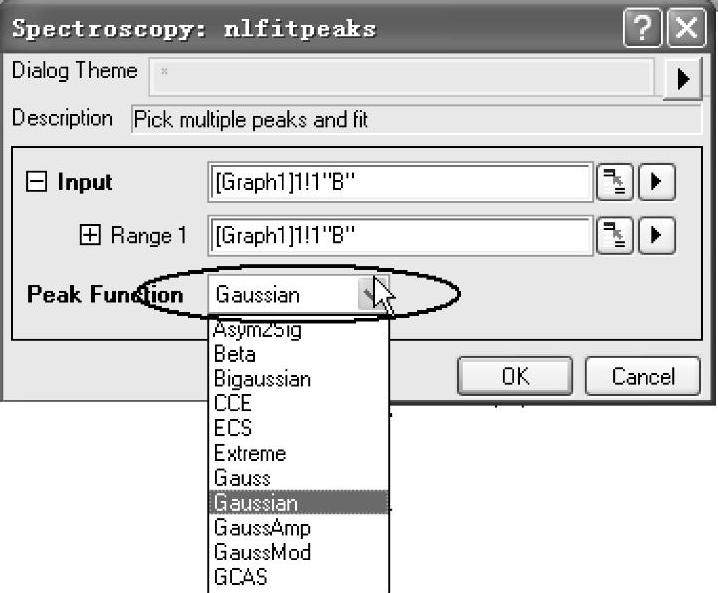

图11-2 【Spectroscopy:nlfitpeaks】对话框设置

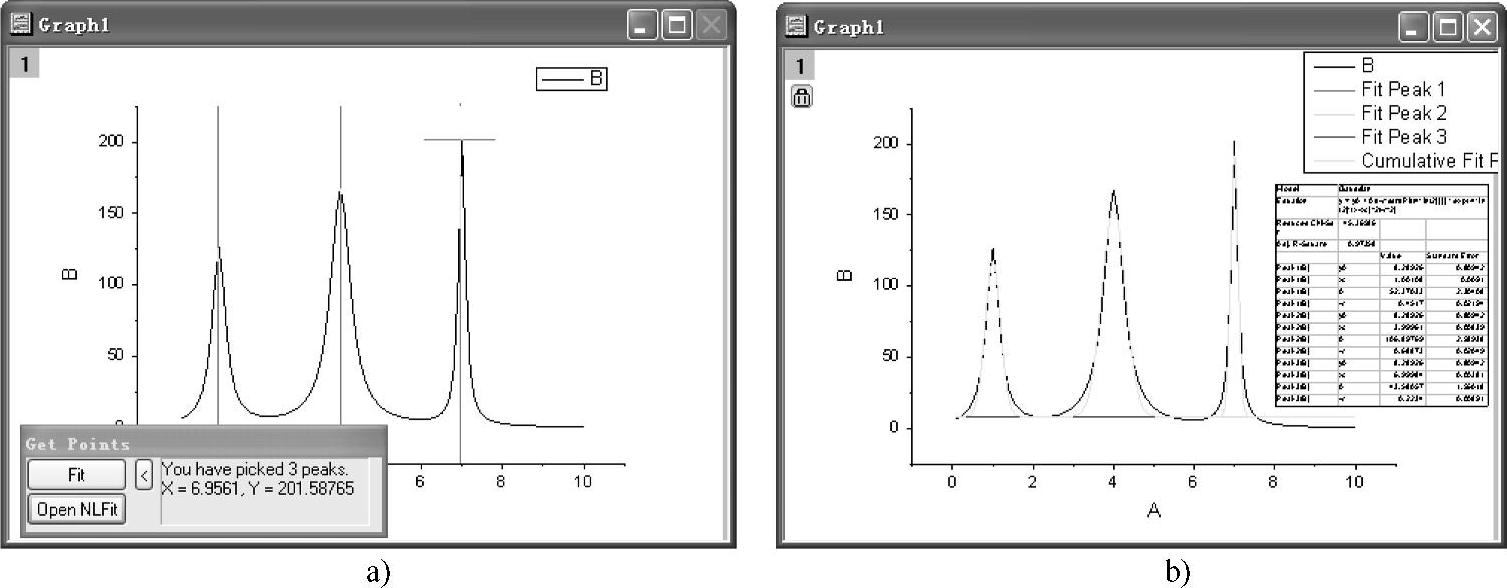

(3)在图11-1中所示3个峰处用鼠标双击,在3个峰处出现红色垂直线,如图11-3a所示。在弹出的【Get Points】窗口中单击“Fit”按钮,进行确认完成拟合曲线,如图11-3b所示。完成拟合后,自动生成拟合数据报告(见图11-4)。


图11-3 拟合曲线


图11-4 拟合数据报告
