快速傅里叶变换小工具（Gadget）是Origin的新增功能，可实现对某一区间的数据进行快速傅里叶变换分析。下面结合实例介绍应用FFT变换小工具对某一区间数据进行快速分析和用快速傅里叶变换降低非周期性频谱的信号泄露问题。

1.快速傅里叶变换小工具

（1）导入“Origin9.1\Samples\Signal Processing\Chirp Signal.dat”数据文件到工作表，选择工作表B（Y）数据进行绘图，如图10-20所示。

（2）选择绘图窗口为当前窗口，选择菜单命令【Gadgets】→【FFT...】，打开快速傅里叶变换小工具对话框窗口【Data Exploration：addtool_curve_fft】，采用默认设置，如图10-21所示。单击“OK”按钮，在绘图窗口中添加一个感兴趣区间（ROI），如图10-22a所示。

（3）此时会同时创建一个显示感兴趣区间数据的FFT结果图【FTPRE-VIEW】，如图10-22b所示。通过移动或改变感兴趣区间位置，可了解不同区间的数据情况。

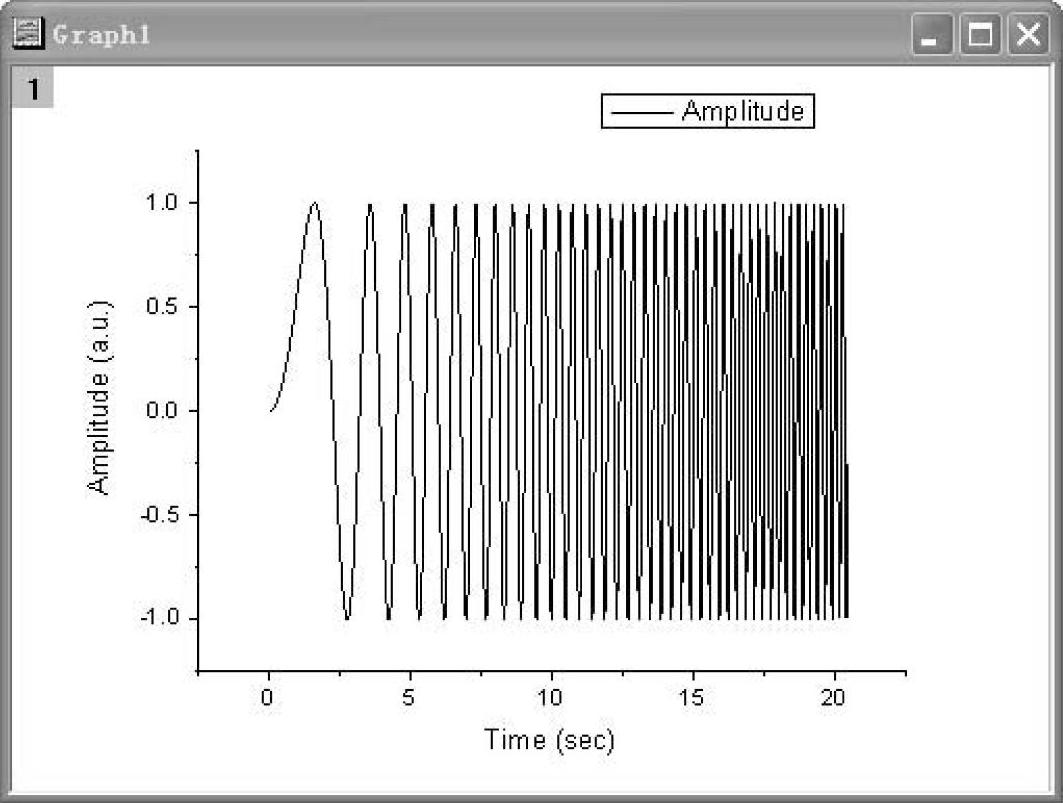

图10-20 “Chirp Signal.dat”数据绘图

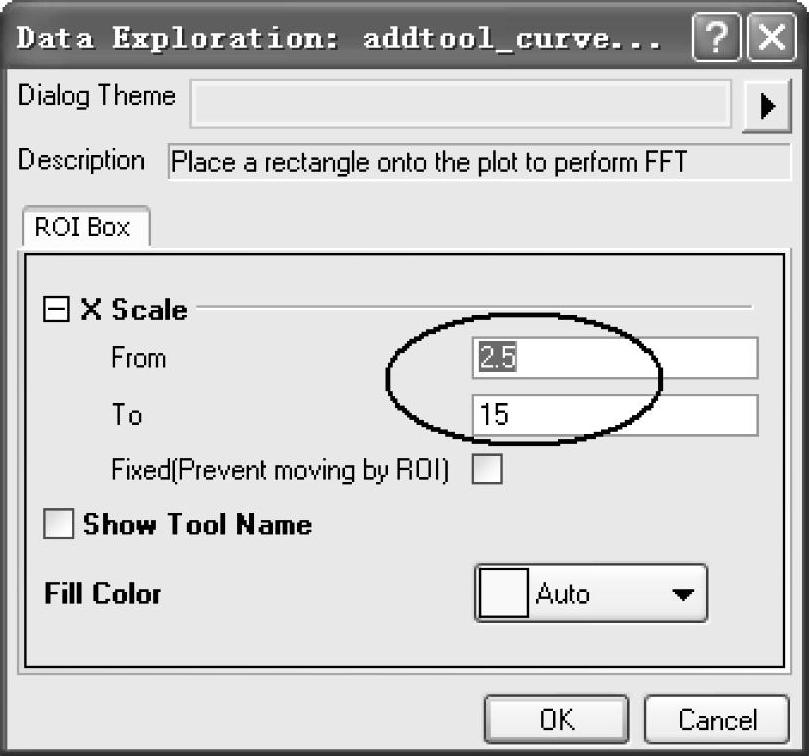

图10-21 【Data Exploration：addtool_curve_fft】窗口

(www.daowen.com)

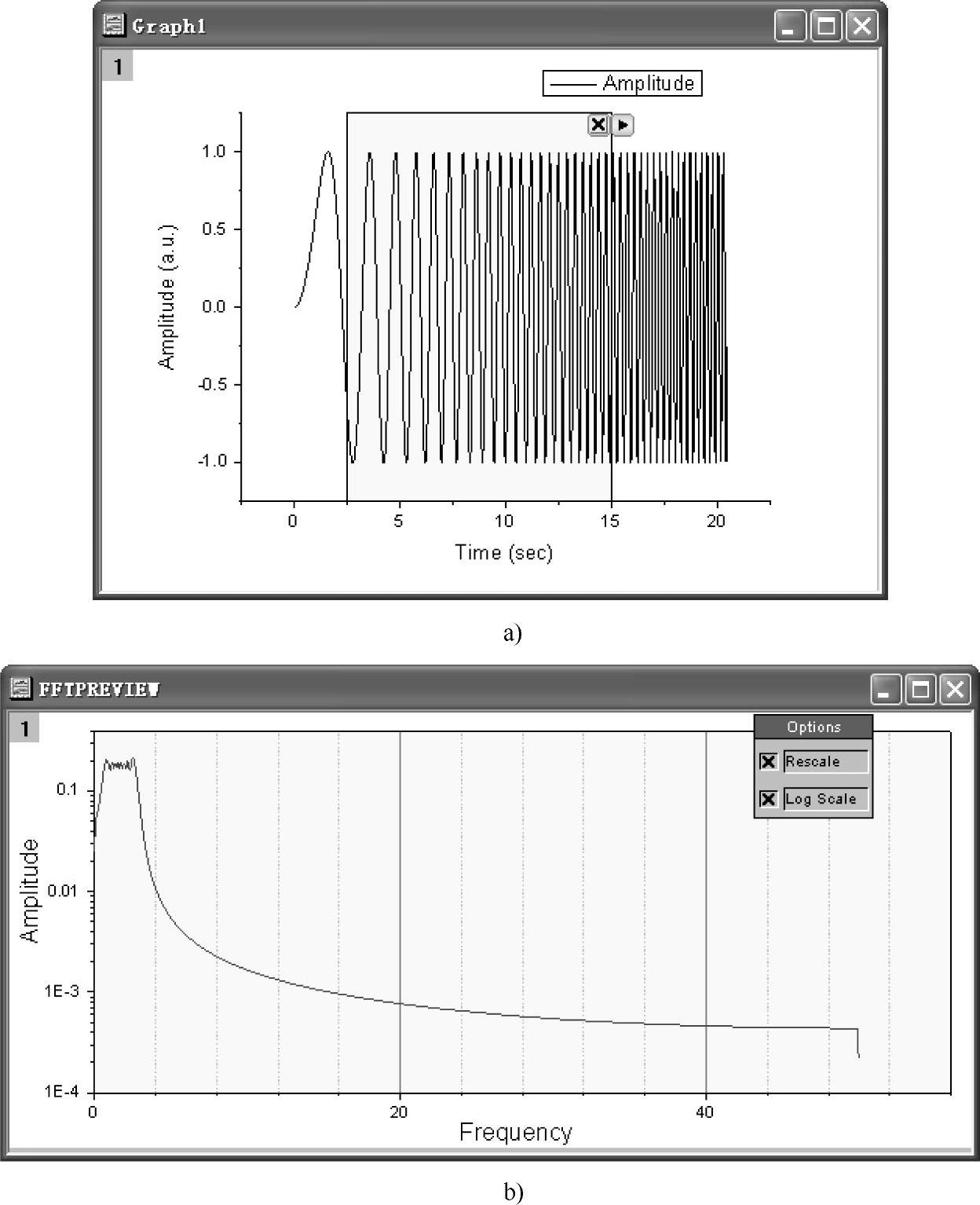

图10-22 在绘图窗口中添加感兴趣区间和FFT结果图

2.降低频谱信号泄露

（1）选中“Chirp Signal.dat”数据工作表B（Y）数列，选择菜单命令【Analysis】→【Signal Processing】→【FFT】→【FFT...】，打开【Signal Processing\FFT：fft1】对话框，如图10-23所示。

（2）选中【Signal Processing\FFT：fft1】对话框窗口的“Auto Preview”自动预览复选框，设置“Window”为“Blackman”并保持其他设置为默认值，在【Signal Processing\FFT：fft1】对话框窗口右边的效果图“Amplitude”中出现一个窄峰，表明“Blackman”能有效降该低频谱信号泄露。

（3）单击“OK”按钮，得到分析结果数据和图形，分别如图10-24a、b所示。

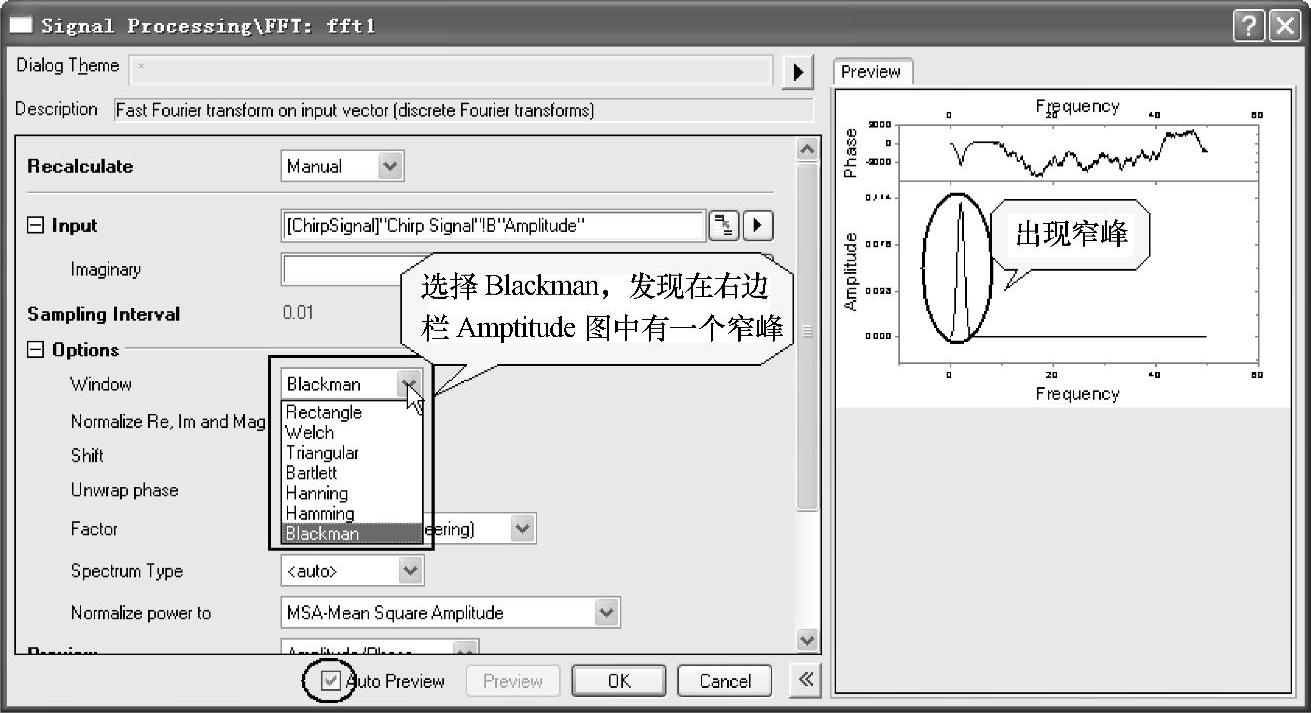

图10-23 【Signal Processing\FFT：fft1】对话框设置

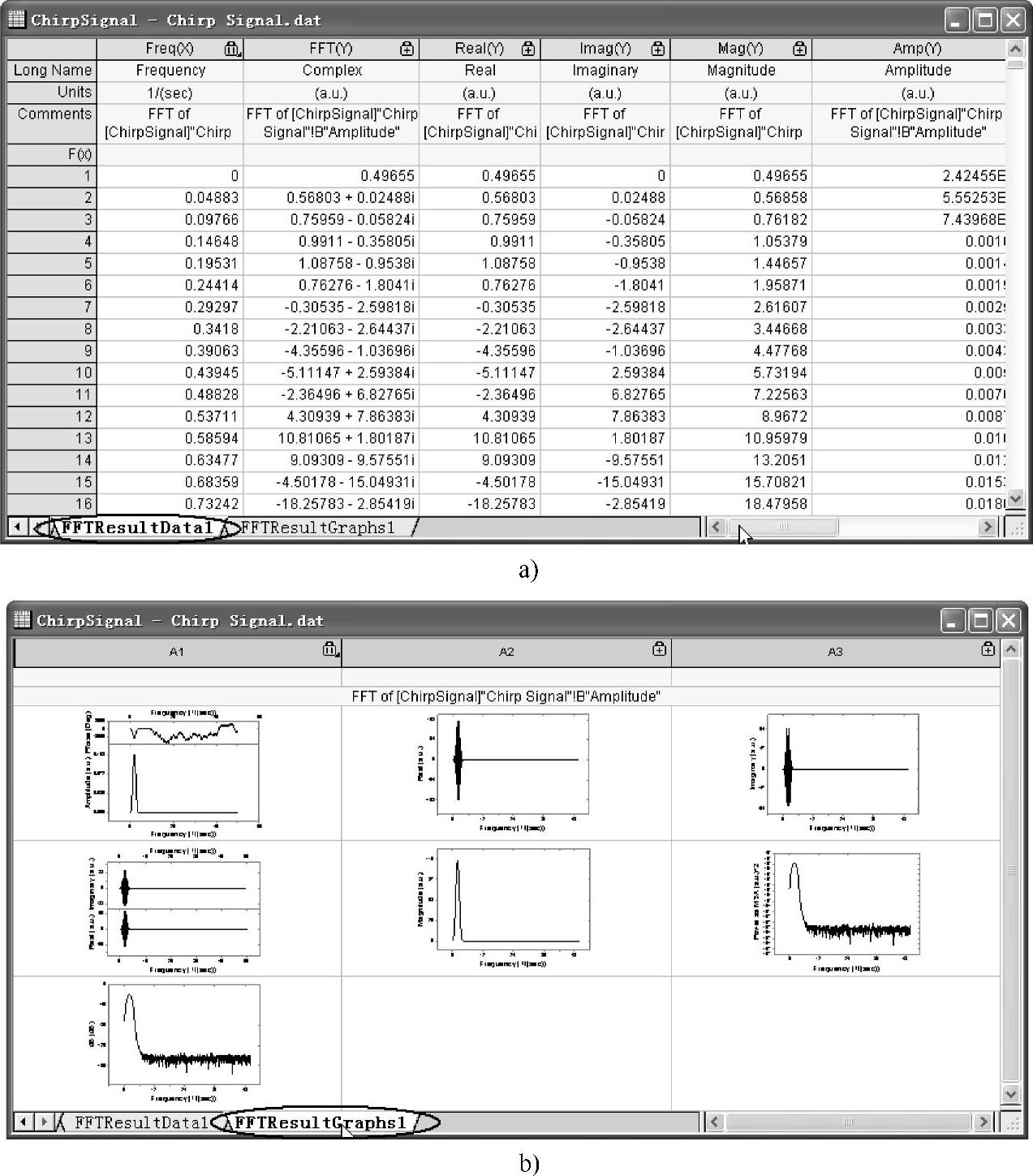

图10-24 分析结果数据和图形
