进行FFT计算时，首先在工作表窗口中选择数列，或在绘图窗口中选择数据曲线，然后选择菜单命令【Analysis】→【Signal Processing】→【FFT】，打开【SignalProcessing/FFT：fft1】对话框窗口，如图10-8所示。该对话框由左右两部分组成，右边为拟处理信号曲线的FFT计算效果预览面板，其上方为相位谱，下方为幅度谱，当选中“Auto Preview”复选框时，在该面板处显示预览效果；左边为FFT计算控制选项面板。

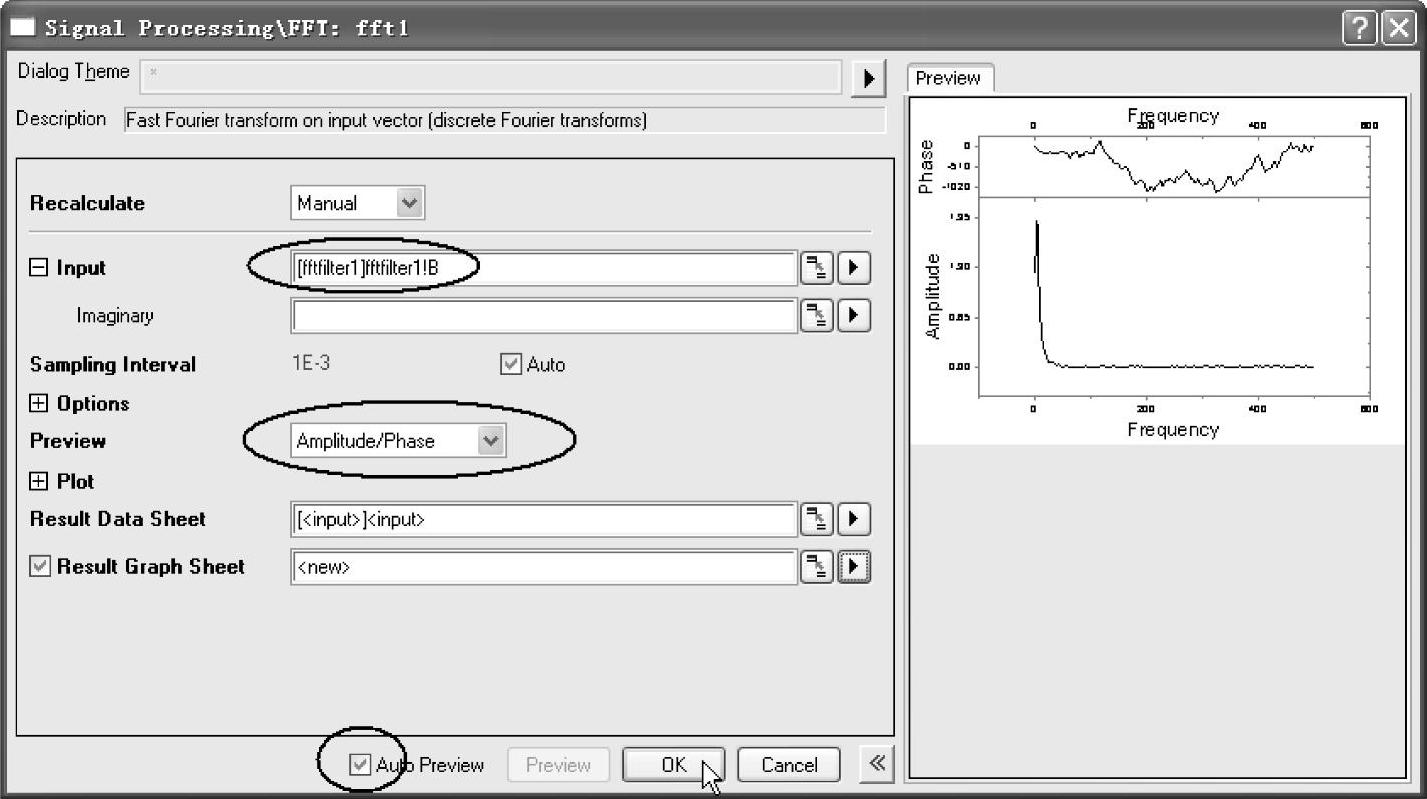

图10-8 【Signal Processing/FFT：fft1】对话框窗口

在【Signal Processing/FFT：fft1】对话框中进行数据选择和设置，其中包括选择计算用的采样时间量（Sample Interval）和数据的实分量（Real Component）、虚分量（1maginary）。Origin的FFT运算假设数列中的自变量（Independent Variable）是时间量，即X数列；而因变量（Dependent Variable）是某种幅度值，即Y数列。FFT运算结束后，计算数据结果写入新建的工作表窗口和FFT计算结果图表。与其以前版本比较，可以发现Origin 9.1的FFT计算结果显得更为专业。

下面结合实例介绍FFT的运算步骤。

（1）导入“Origin 9.1\Samples\Signal Processing\Fftfilter1.dat”数据文件。

（2）选择菜单命令【Analysis】→【Signal Processing】→【FFT】，打开【Sig-nal Processing/FFT：fft1】对话框窗口。(www.daowen.com)

（3）在“Input”中选择工作表Col（B），该列为由仪器的等时间间隔采样得到的数据，其余选择默认值。单击“OK”按钮，进行傅里叶变换，绘出FFT计算结果图，如图10-9所示。

FFT计算结果图共有9张图，其中最重要的是第1张上方为相位谱，下方为幅度谱。第2张为实分量（Real）和虚分量（1mag）图，其余为幅值（r）、相位（Ph）和功率（Power）图。在计算结果数据工作表中给出了实际进行FFT计算的数据，如图10-10所示。

图10-9 FFT计算结果图

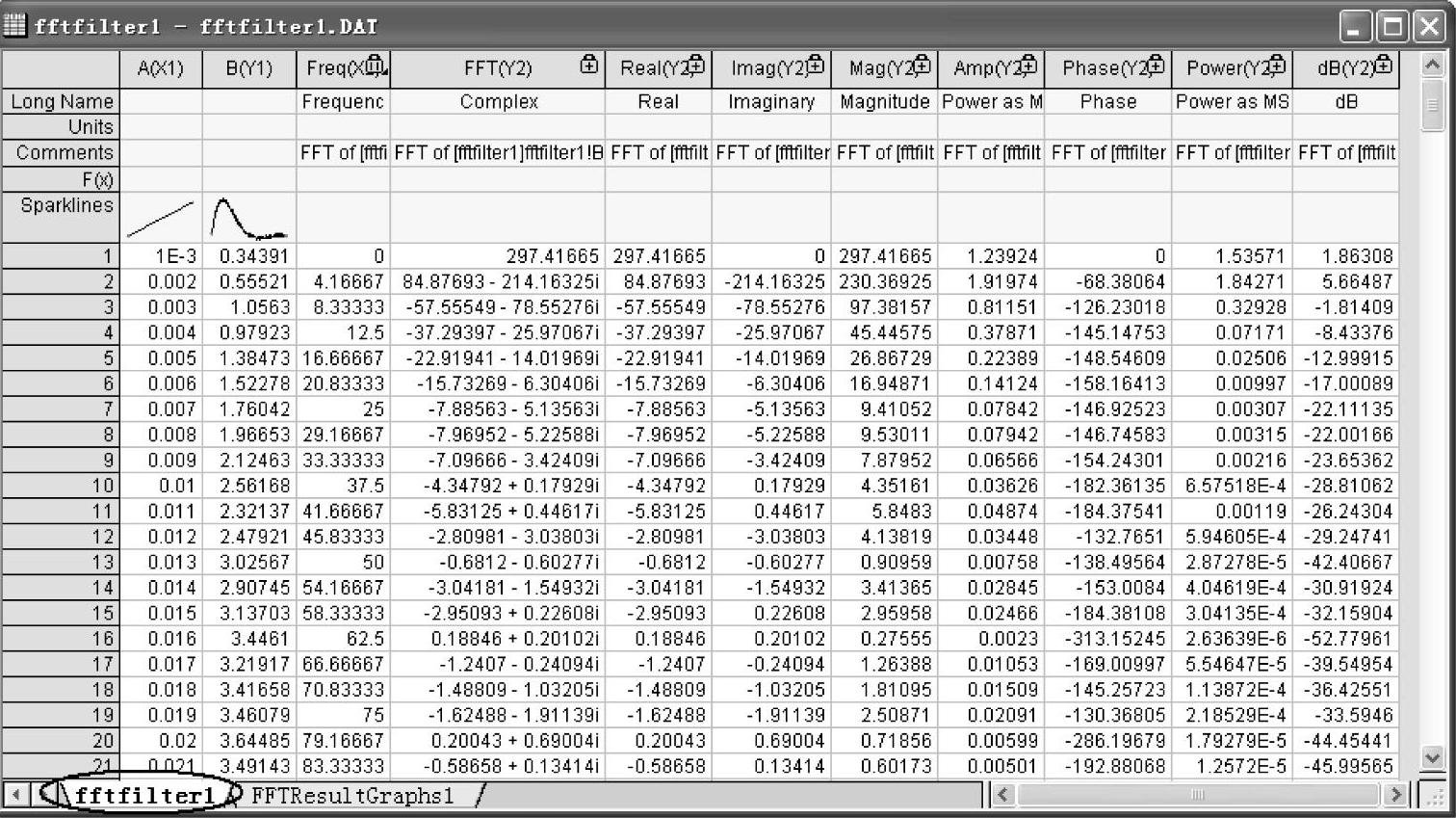

图10-10 计算结果数据工作表
