零九九数值积分与积分工具

曲线数值积分指对当前激活的数据曲线用梯形法则进行数值积分。以“Origin9.1\Samples\Curve fitting\Multiple Peaks.dat”数据为例进行介绍。

(1)导入“Multiple Peaks.dat”数据文件,选中工作表中C(Y)列进行绘图,如图9-27所示。

(2)选择菜单命令【Analysis】→【Mathematics】→【Integrate...】,打开【Mathe-matics:integ1】对话框,在该对话框中选择数据、面积类型(Area Type),选择绘制积分曲线方式,如图9-28所示。


图9-27 “Multiple Peaks.dat”数据文件绘图


图9-28 【Mathematics:integ1】对话框设置

(3)单击“OK”按钮,自动生成数值积分曲线图,如图9-29所示。数值积分结果也同时在结果框中输出。(www.daowen.com)

有时仅想对曲线中的感兴趣区间(ROI)进行积分,此时Origin9.1提供的一个有用的积分工具(Integrate Gadgets)可方便地实现该功能。以“Origin9.1\Sam-ples\Curve fitting\Multiple Peaks.dat”数据为例进行介绍。具体方法如下:

(1)在图9-27所示图形为当前窗口时,选择菜单命令【Gadgets】→【Integrate】,打开【Data Exporation:addtool_curve_integ】窗口,在该窗口中选择和设置积分区间等参数。设置好的【Data Exporation:addtool_curve_integ】窗口如图9-30所示。


图9-29 数值积分曲线图

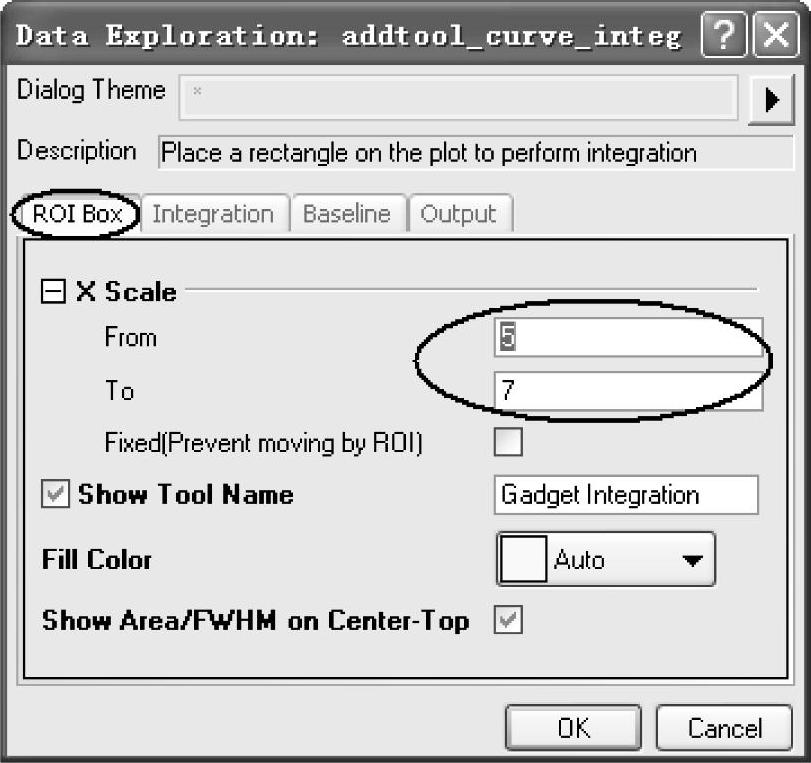

图9-30 【Data Exporation:addtool_curve_integ】窗口

(2)单击“OK”按钮,在图9-27所示图形中标识出积分区间和给出积分数值,如图9-31所示。单击图9-31所示图形中积分区间右上角的三角形还可以选择其他积分输出方式。
