Origin9.1提供了插值工具(Interpolate Gadget),可对图形中感兴趣区间(ROI)曲线进行快速插值处理。下面用实例进行介绍。(1)打开“Origin9.1\Samples\Analysis.opj”项目文件,并用项目浏览器打开“Analysis\Interpolate Gadget”目录,如图9-15所示。选中工作表Book1R中A(X)列和B(Y)列,绘制点线符号(Line+Symbol)图,如图9-16a所示。

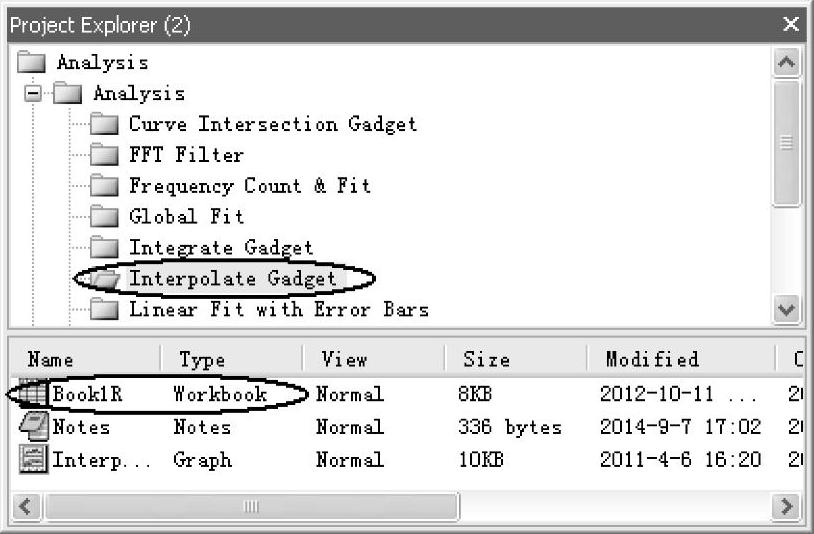

图9-15 打开“Analysis.opj”项目文件 “Analysis\Interpolate Gadget”目录

(2)选择菜单命令【Gadgets】→【Interpolate】,打开【Data Exploration:ad-dtool_curve_intep】对话框。在【Data Exploration:addtool_curve_intep】对话框中,选 择“Interpolate/Exterpolate Op-tions”选项卡,在“Method”下拉列表框中,选择“Cubic Spline”插值方式;在“Fit Limits To”下拉列表框中,选择“Interpolate/Extrapolate to Rectangle Edge”插值范围。设置好的【Data Exploration:addtool_curve_intep】对话框如图9-17所示。

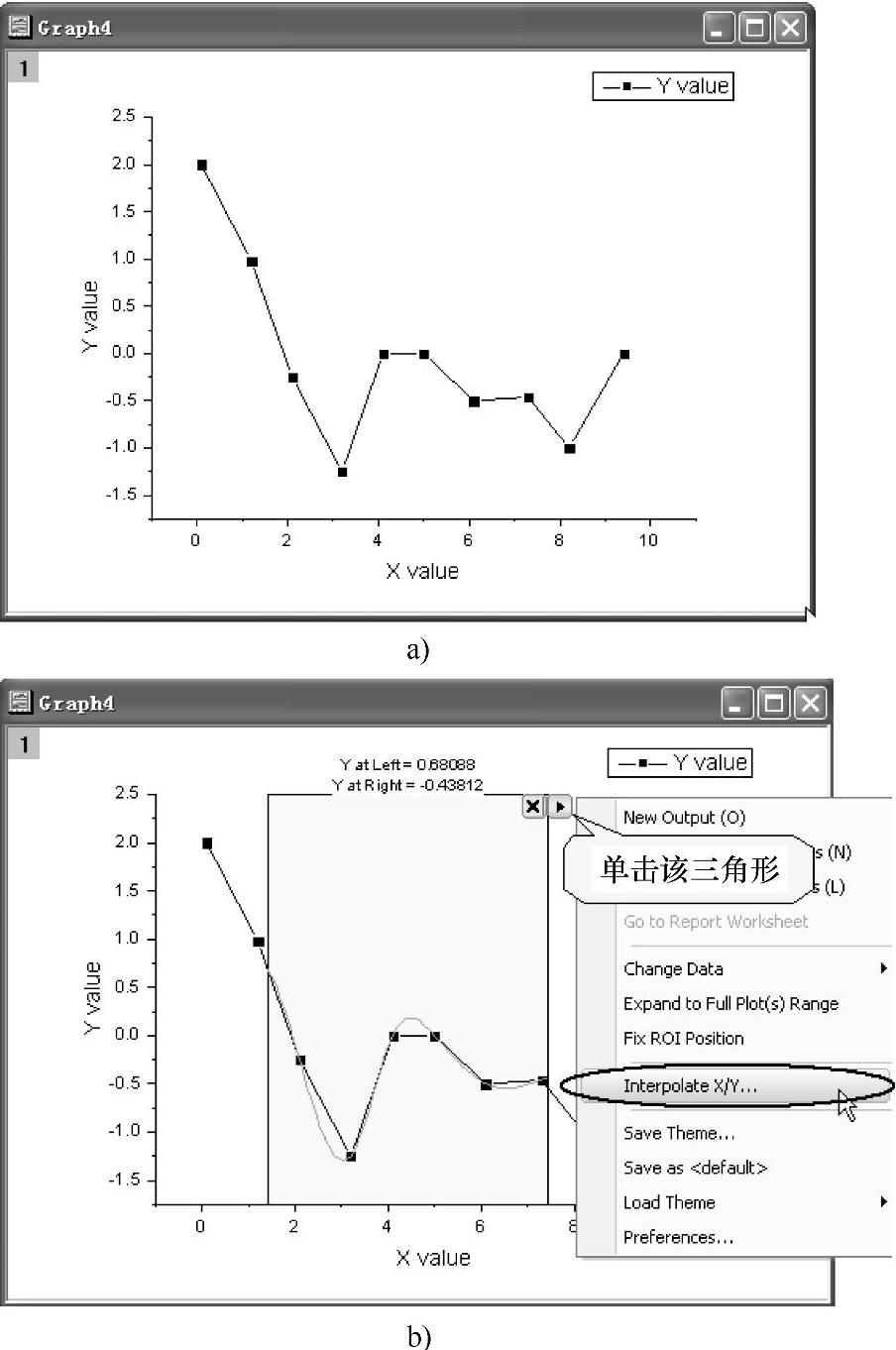

图9-16 插值曲线图及插值范围

(3)单击“OK”按钮,在图9-16a所示图形中加入了一个曲线插值范围矩形,如图9-16b所示。通过鼠标移动该矩形,可以调整插值范围。单击矩形右上角的三角形,在弹出的菜单中选择菜单命令“Expand to Full Plot(s)Range”,可将插值范围扩大至整条曲线。(www.daowen.com)

(4)单击图9-16b所示图形中矩形右上角的三角形,在弹出的菜单中选择菜单命令“Interpolate X/Y”,打开【Interpolate Y from X】窗口。输入曲线上X数值,即可插值得到对应的曲线Y值,如图9-18所示。

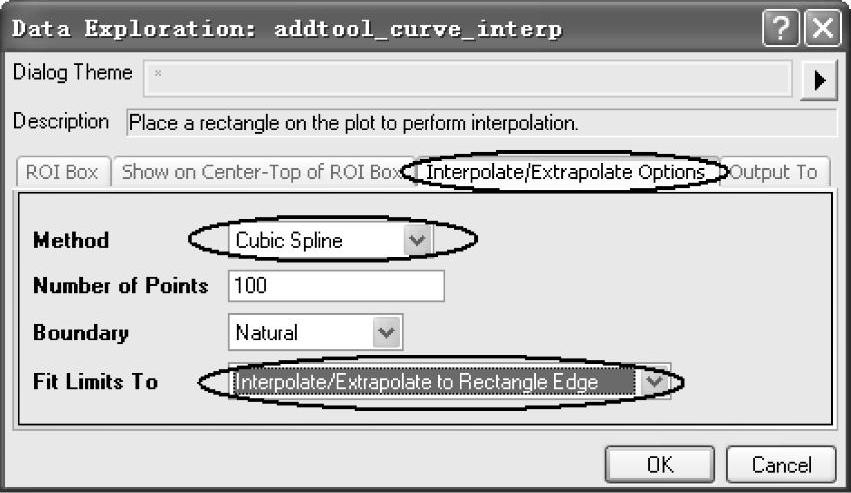

图9-17 设置好的【Data Exploration:addtool_curve_intep】对话框

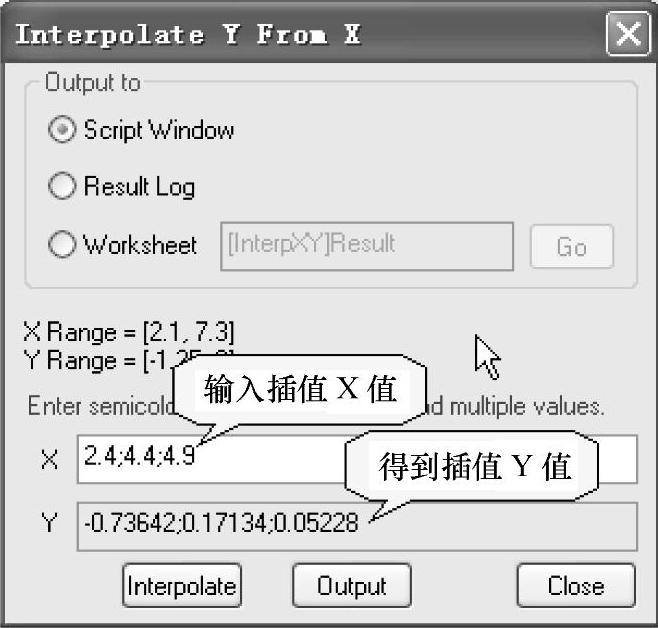

图9-18 【Interpolate Y from X】窗口
