Origin9.1提供了快速拟合工具(Quick Fit gadget),可对图形中一条曲线或多条曲线感兴趣区间(Region Of Interest,ROI)进行快速拟合处理。下面结合实例进行介绍。
(1)单击数据向导按钮,用数据向导导入“Origin9.1\Samples\CurveFitting\Step01.dat”数据文件到工作表。选中工作表中A(X)~F(Y)列,绘制散点图(在默认情况下,系统选择的滤波文件为step)。散点图如图8-57a所示。
(2)在绘制散点图为当前窗口时,选择菜单命令【Gadgets】→【Quick Fit】→【Linear(System)】。在散点图中添加了一个曲线拟合范围矩形(ROI),如图8-57b所示。单击矩形右上角的三角形,在弹出的菜单中选择菜单命令“Expand to Full Plot(s)Range”,将拟合范围扩大至整个图形,如图8-57c所示。
(3)单击图8-57c中矩形右上角的三角形,在弹出的菜单中选择菜单命令“Preferences...”,打开【Quick Fit Preferences】窗口,如图8-58a所示。在该窗口的“Label Box”选项卡中,选择“Equation with Values for the Equation”下拉列表框。在该窗口的“Report”选项卡中,选择“Worksheet for the Output To”下拉列表框,如图8-58b所示。单击“OK”按钮,关闭【Quick Fit Preferences】窗口。

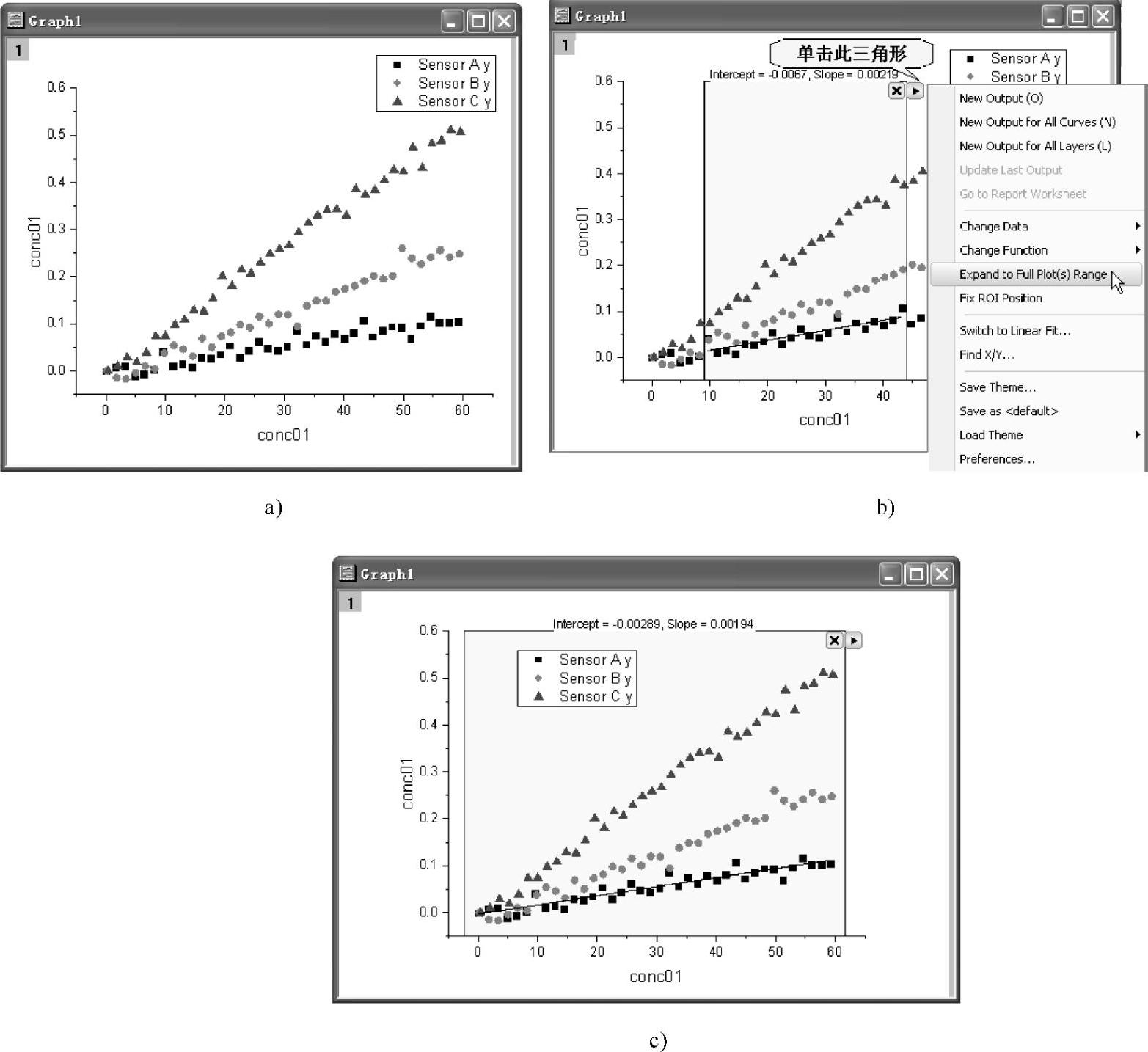

图8-57 绘制散点图和添加的曲线拟合范围矩形(ROI)

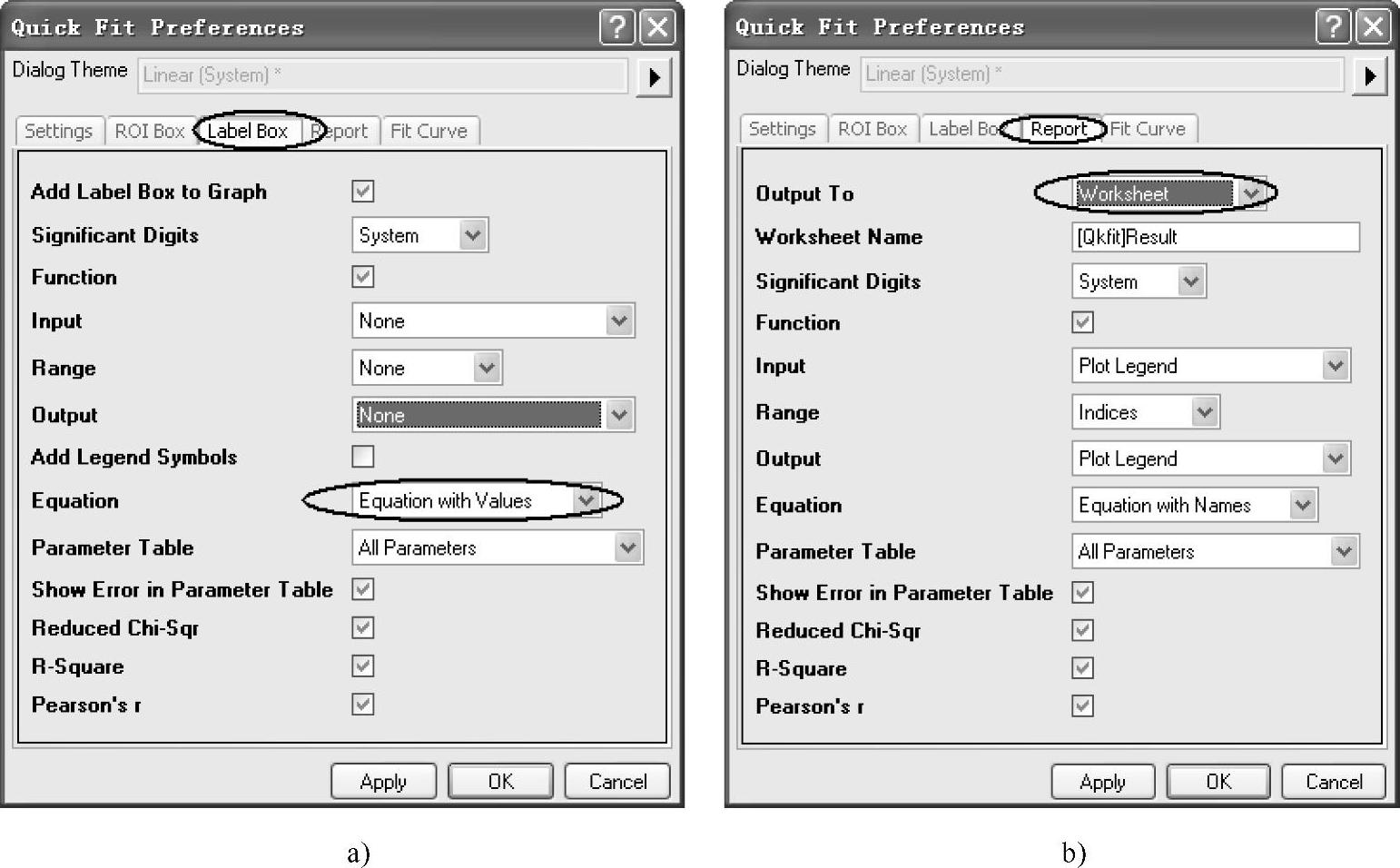

图8-58 【Quick Fit Preferences】窗口设置
(4)单击图8-57c中矩形右上角的三角形,在弹出的菜单中选择菜单命令“New Output”,将工作表中“Sensor A”数据的拟合结果输出到结果工作表和图形上。输出后的图形如图8-59所示。(www.daowen.com)

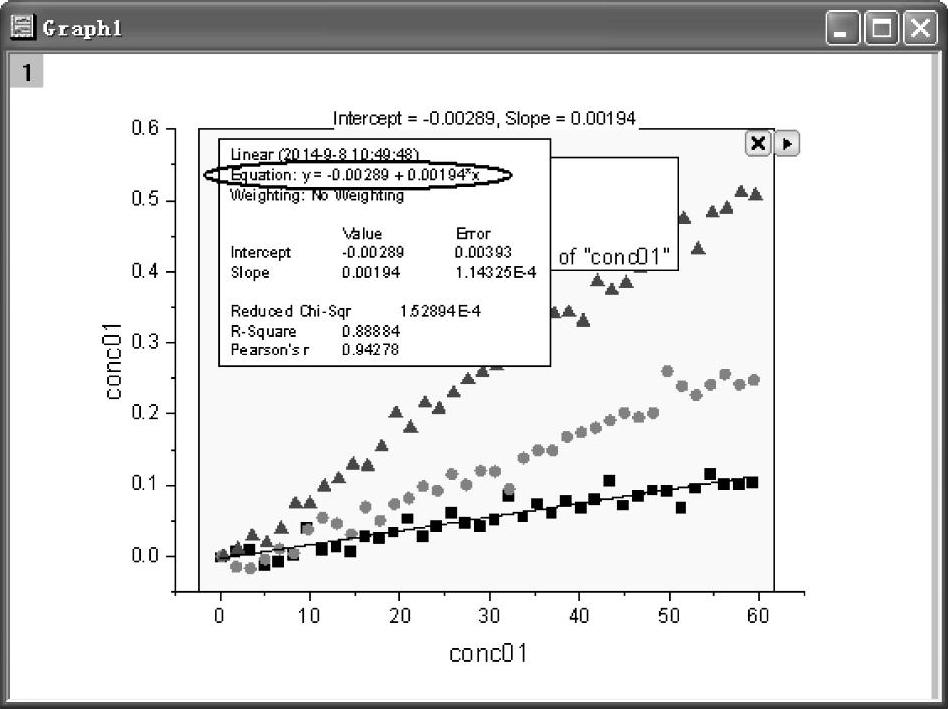

图8-59 “Sensor A”数据的拟合结果输出后的图形
(5)再次打开【Quick Fit Preferences】窗口。在该窗口的“Label Box”选项卡中,去掉“Add Label Box to Graph”选项钩,单击“OK”按钮,关闭【Quick Fit Preferences】窗口。
(6)单击图8-57c中矩形右上角的三角形,在弹出的菜单中选择菜单命令“Change Data:Plot(2)Sensor B”,对Sensor B数据进行拟合;再次单击图中矩形右上角的三角形,在弹出的菜单中选择菜单命令“New Output”,将对Sensor B数据拟合的结果也输出到工作表。
(7)同理,重复步骤(6)对Sensor C数据进行拟合并将对Sensor C数据拟合的结果输出到工作表。
(8)单击图8-57c中矩形右上角的三角形,在弹出的菜单中选择菜单命令“Go to Report Worksheet”,得到对3条曲线的拟合结果工作表,如图8-60所示。

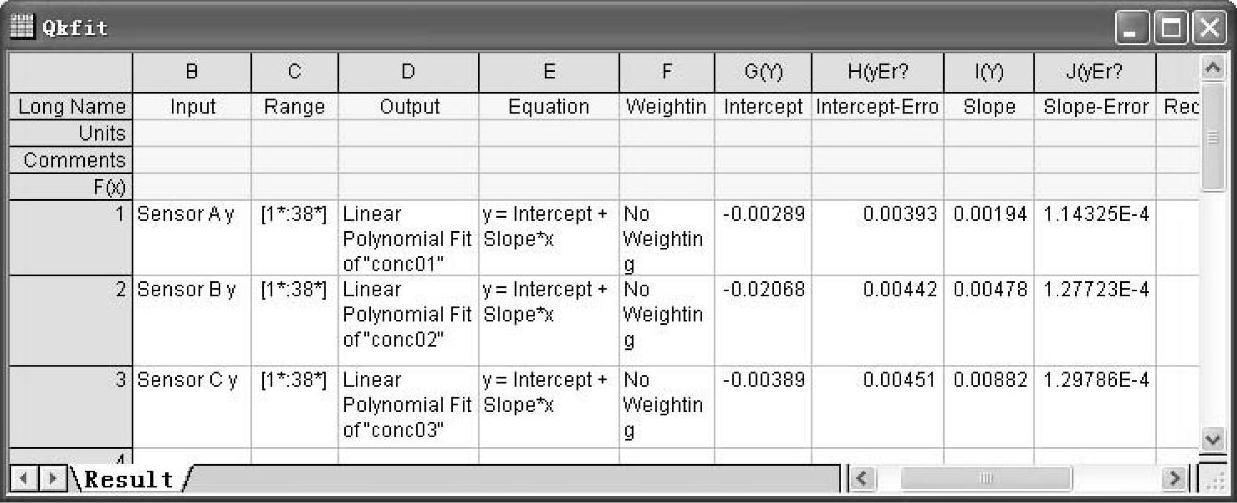

图8-60 3条曲线拟合结果工作表
