对数坐标轴图形-Origin9.1科技绘图及数据分析

下面介绍采用“Origin9.1\Samples\Graphing\2D and Contour Graphs.opj”项目文件中数据绘制对数坐标轴图形。打开“2D and Contour Graphs.opj”项目文件,用项目浏览器选择“Log-Log Plot”目录,如图6-37所示。该目录下有“Wag-ner”工作表、“Data1997”工作表和“NISTData”工作表,分别存放两种测量压力数据和一种模型预测数据,试用对数坐标轴进行绘图并进行比较。对数坐标轴图形绘制步骤如下:

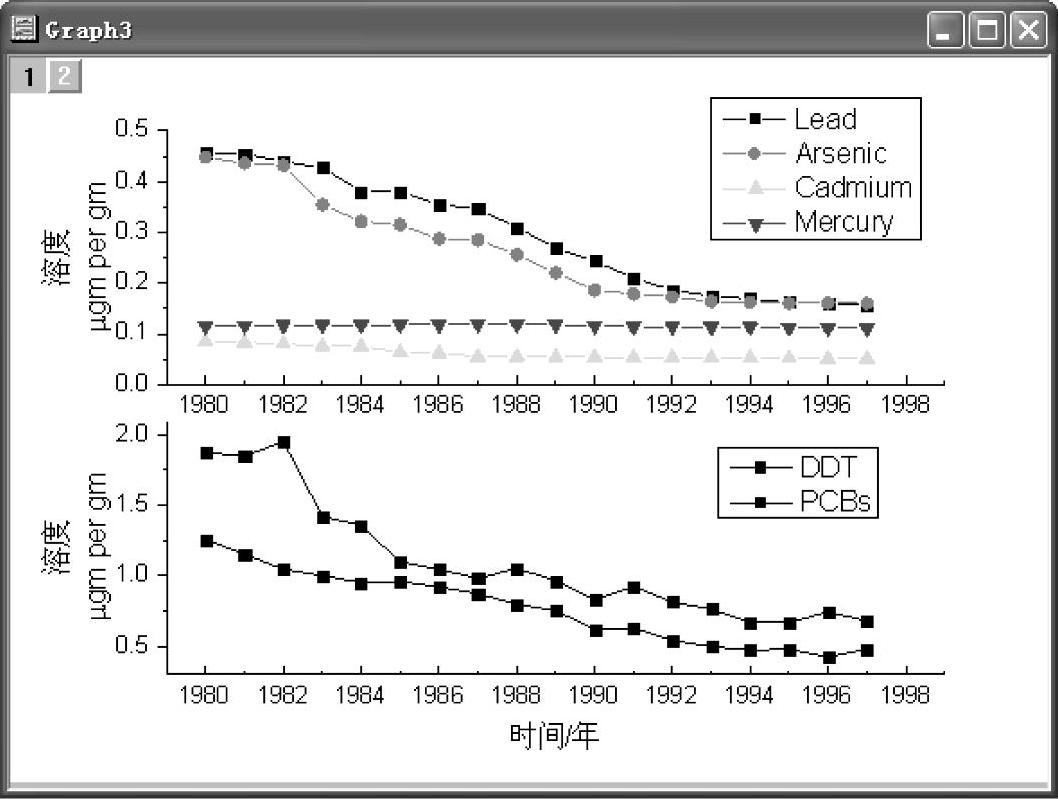

图6-36 多图层关联图形

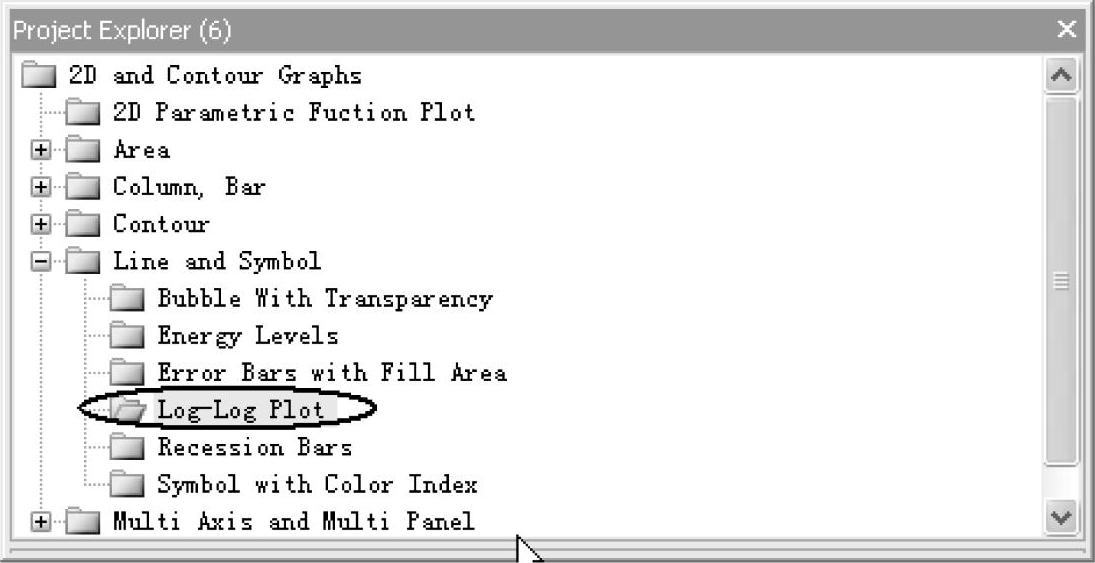

图6-37 用项目浏览器选择“Log-Log Plot”目录

(1)选中“Wagner”工作表中P(Y)列,选择菜单命令【Plot】→【Line】;选中“Data1997”工作表中P.1997(Y)列,选择菜单命令【Graph】→【Add Plot to Layer】→【Scatter】,将“Data1997”工作表中P.1997(Y)列以散点图的形式添加到刚创建的图形中;再选中“NISTData”工作表中P.NIST(Y)列,选择菜单命令【Graph】→【Add Plot to Layer】→【Line】,将“NISTData”工作表中P.1997(Y)列以线图的形式添加到刚创建的图形中。三种数据添加后的图形如图6-38所示。

(2)双击Y轴,打开【Axis Dialog】对话框,在【Axis Dialog】对话框左面板Y轴的“Scale”栏“Type”中选择“Log10”(以10为底的对数)为坐标轴体系,如图6-39所示。设置起止坐标为“1E-6”和“1”。在【Axis Dialog】对话框左面板X轴的“Scale”栏“Type”中选择“Reciprocal”为坐标轴体系。设置起止坐标为“85”和“140”。调整和修饰图形,修改图注和坐标轴后得到图6-40所示的对数坐标轴图形。(www.daowen.com)

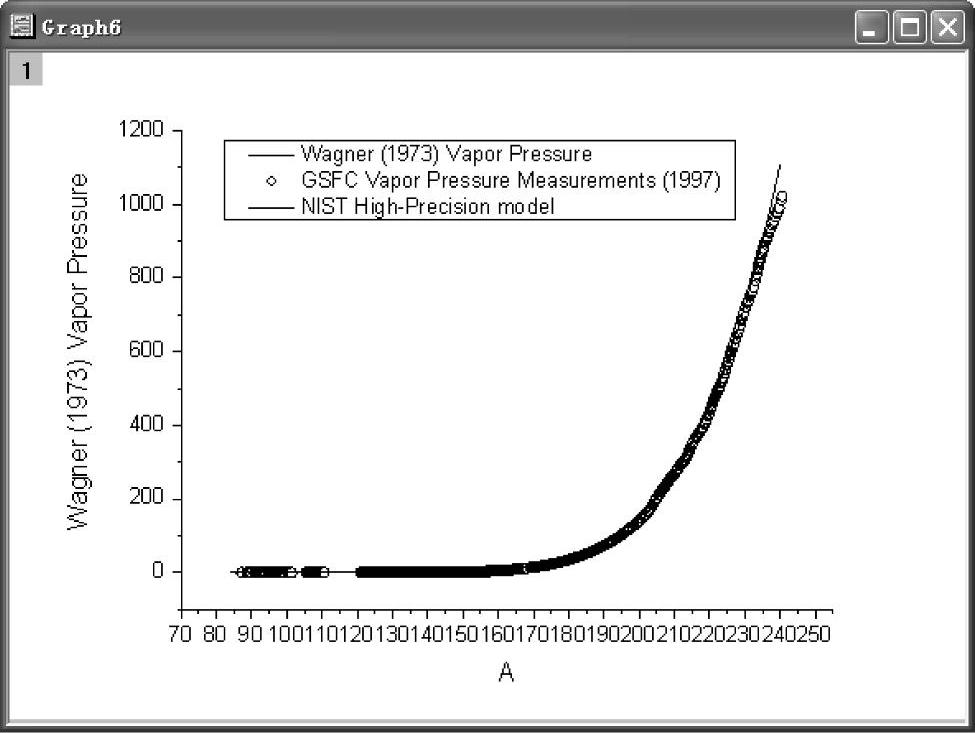

图6-38 三种数据添加后的图形

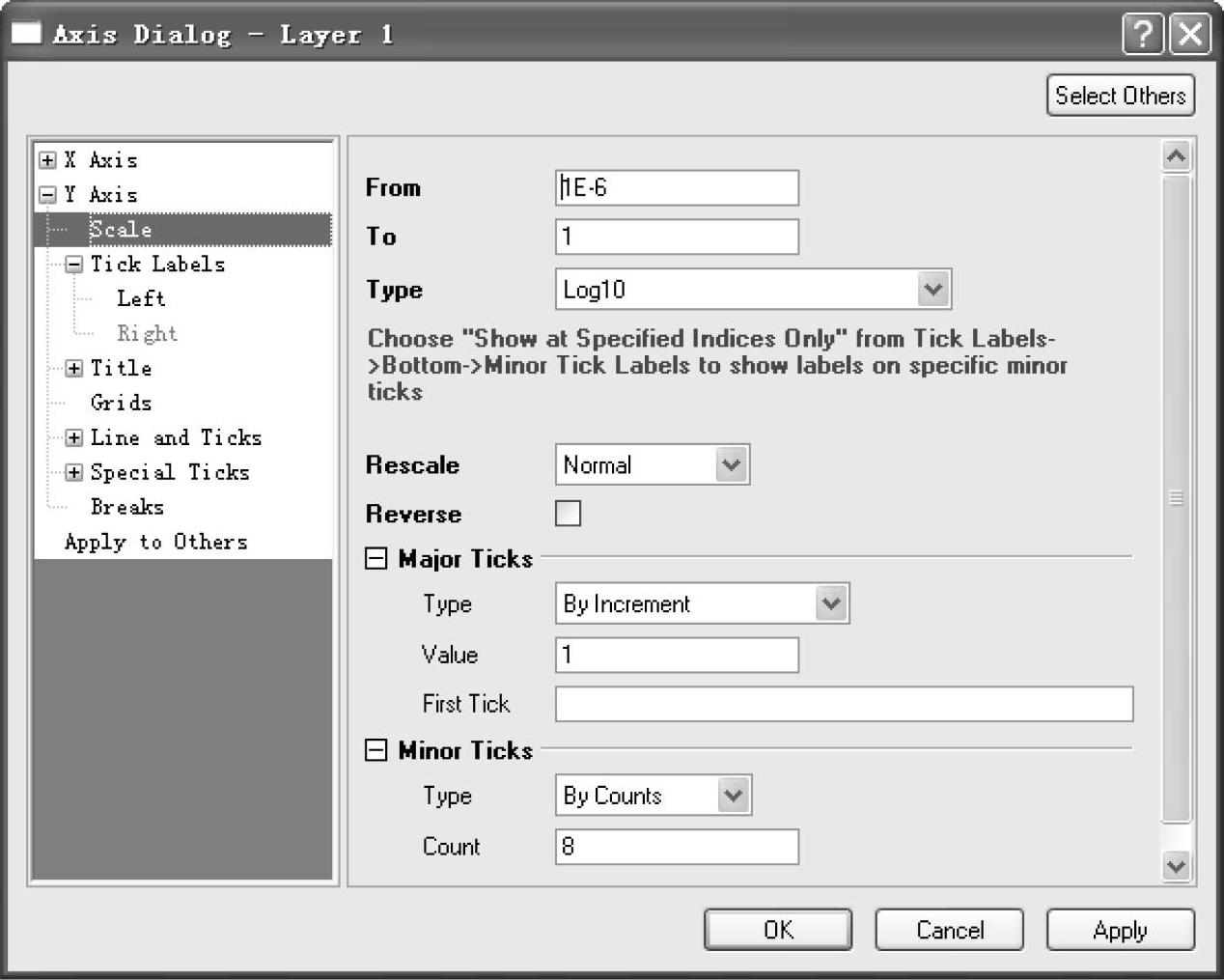

图6-39 【Axis Dialog】对话框中左面板Y轴的“Scale”栏中设置

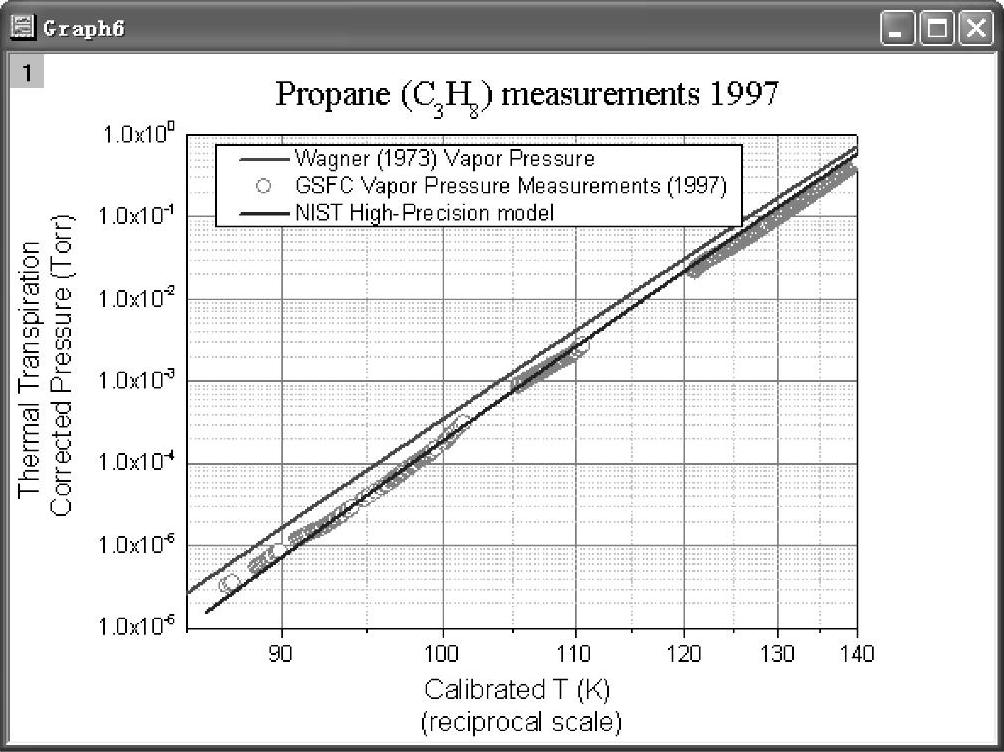

图6-40 对数坐标轴图形
