以下采用“Origin9.1\Samples\Graphing\Linked Layers 1.dat”数据文件的Linked Layers 1工作表,来介绍多图层关联图形的绘制。

(1)导入Linked Layers 1工作表,将工作表中的Year(X)的数据类型改设为日期型。用“Ctrl”键+鼠标单击,选中该工作表Year(X)到“Lead”“Arsenic”“Cadmium”和“Mercury”(Y)列,创建一张“Line+Symbol”图。

(2)用同样方法选中Linked Layers 1工作表Year(X)、DDT(Y)、PCB(Y)列,创建“Line+Symbol”图。

(3)用鼠标激活其中一张图,选择菜单命令【Graph】→【Merge Graph Win-dows】,在弹出的窗口【Graph Manipulation:merge_graph】中按默认方式进行选择,如图6-34所示。

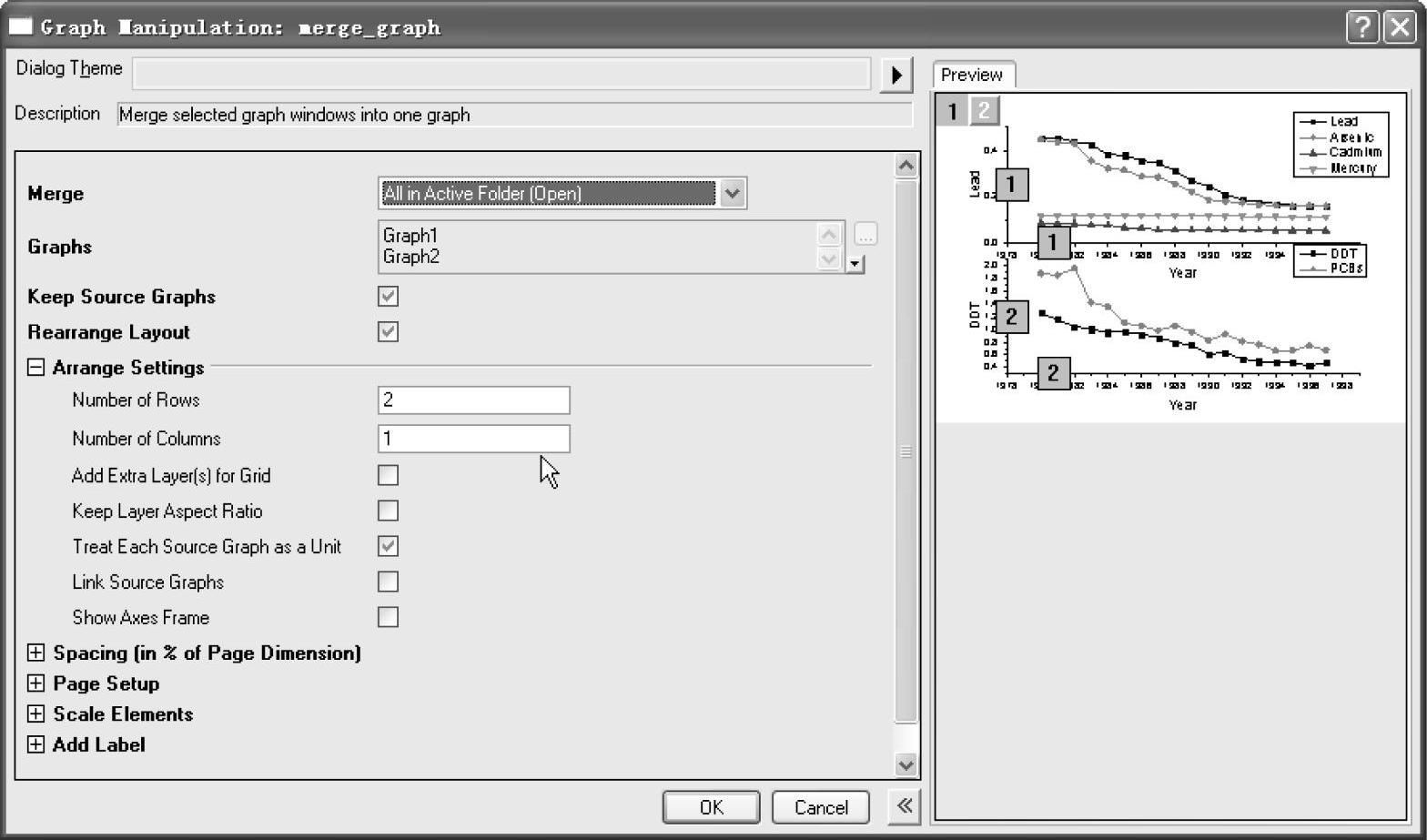

图6-34 【Graph Manipulation:merge_graph】窗口

(4)打开【Plot Details-Layer Properties】对话框,在“Layer2”中选择“Link Axes Scales”选项卡,并设置与“Layer1”关联,在“X Axis Link”组里选中“Straight(1 to 1)”单选命令按钮,单击“Apply”按钮。(www.daowen.com)

(5)选择“Size/Speed”选项卡,在“Unit”下拉列表框中选择“%of Linked Layer”,单击“OK”按钮。

(6)双击“Layer1”的X坐标轴,打开【Axis Dialog】对话框,在【Axis Dia-log】对话框左面板X轴的“Tick Labels”栏“Display”中选择日期显示类型“Da-ta”;在“Scale”栏中,用日期设置专用按钮,将起止时间设置为“1979-1-1”和“1999-1-1”;在“Major Ticks”文本框中输入“2year”,在“First Ticks”文本框中将起始显示时间设置为“1980-1-1”;在“Line and Tick”栏中,将“Major”和“Minor”刻度方向选择为“In”;单击“OK”按钮确定。设置好的【Axis Dialog】对话框如图6-35所示。

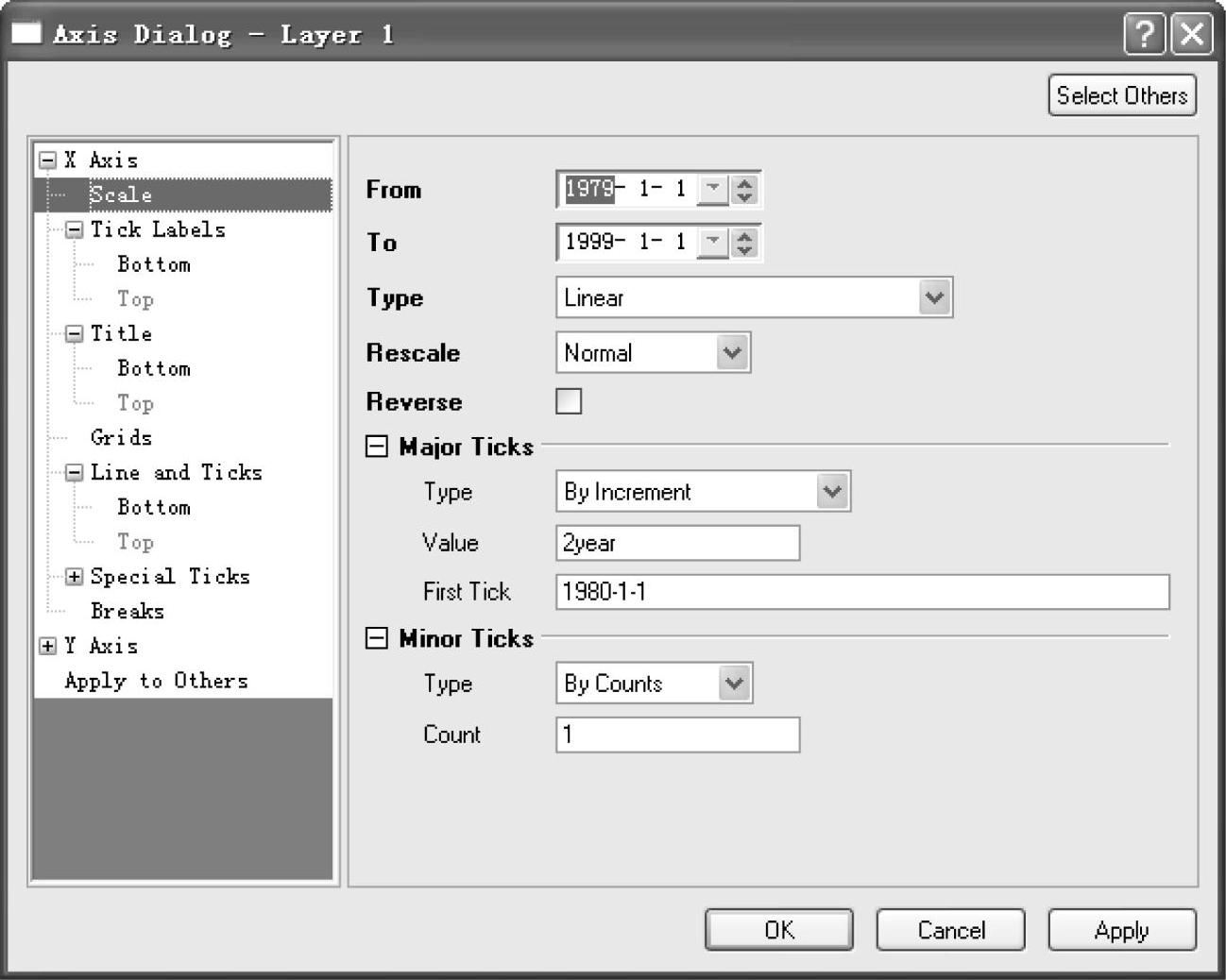

图6-35 设置好的【Axis Dialog】对话框

(7)同理,设置“Layer2”的X坐标轴。

(8)重新设置XY轴标题,设置完成后的多图层关联图形如图6-36所示(该图形中“Layer2”与“Layer1”关联)若改变“Layer1”,则“Layer2”也自动改变,但改变“Layer2”时“Layer1”不发生改变。
