Origin9.1科技绘图及数据分析:图轴设置举例

1.双温度坐标图轴设置

科技绘图中,有时需要将数据用不同坐标在同一图形上表示。例如,图形窗口温度坐标系需要X轴用摄氏温标和热力学温标表示温度范围0~100℃,可通过Origin图轴设置实现这一要求。具体步骤如下:

(1)通过双击图形窗口中X坐标轴打开【Axis Dialog】对话框,在左面板中选择“Scale”栏进行设置。

(2)在“From”和“To”文本框中分别输入0和100。在“Type”下拉列表框中选择“Offset Reciprocal”坐标轴,并在“Increment”文本框中输入10。单击“OK”按钮,关闭【Axis Dialog】对话框。

(3)选择菜单命令【Graph】→【New Layer(Axis)】→【Top-X Right-Y(Linked Dimension)】,添加一个新图层。

(4)打开“Layer2”的【Plot details-Layer Properties】对话框中的“Link Axes Scales”选项卡。在“Link to”组中选择“Layer1”,在“X Axis Link”组中选择“Custom”定制单选命令按钮,并在“X1”文本框输入“1/(X1+273.14)”,在“X2”文本框输入“1/(X2+273.14)”。设置好的【Plot details-Layer Properties】对话框如图6-29所示。单击“OK”按钮,关闭【Plot details-Layer Properties】对话框。完成设置双温度坐标图轴的窗口如图6-30所示。

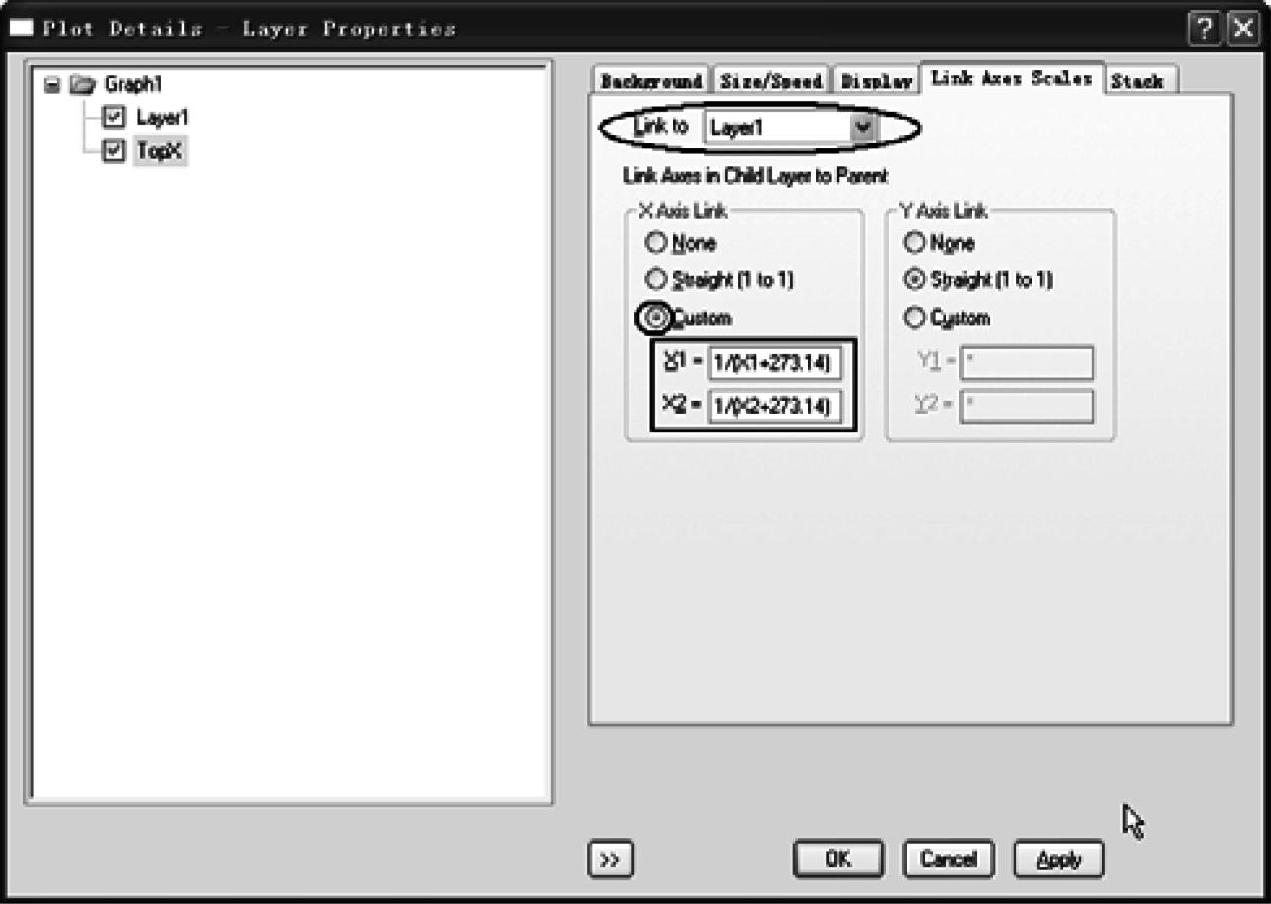

图6-29 设置好的【Plot details-Layer Properties】对话框

2.在2D图形坐标轴上插入断点

如果要重点显示2D图形中的部分重要区间,而将不重要的区间不显示,可在图形坐标轴上插入断点。在坐标轴上插入断点的步骤如下:

(1)通过双击图形窗口中需要设置断点的坐标轴(以底部X轴为例),打开【Axis Dialog】对话框,在左面板“X Axis”中选择“Break”栏设置断点数量和起止位置等参数。图6-31所示为在【Axis Dialog】对话框的“Break”栏中设置断点图。

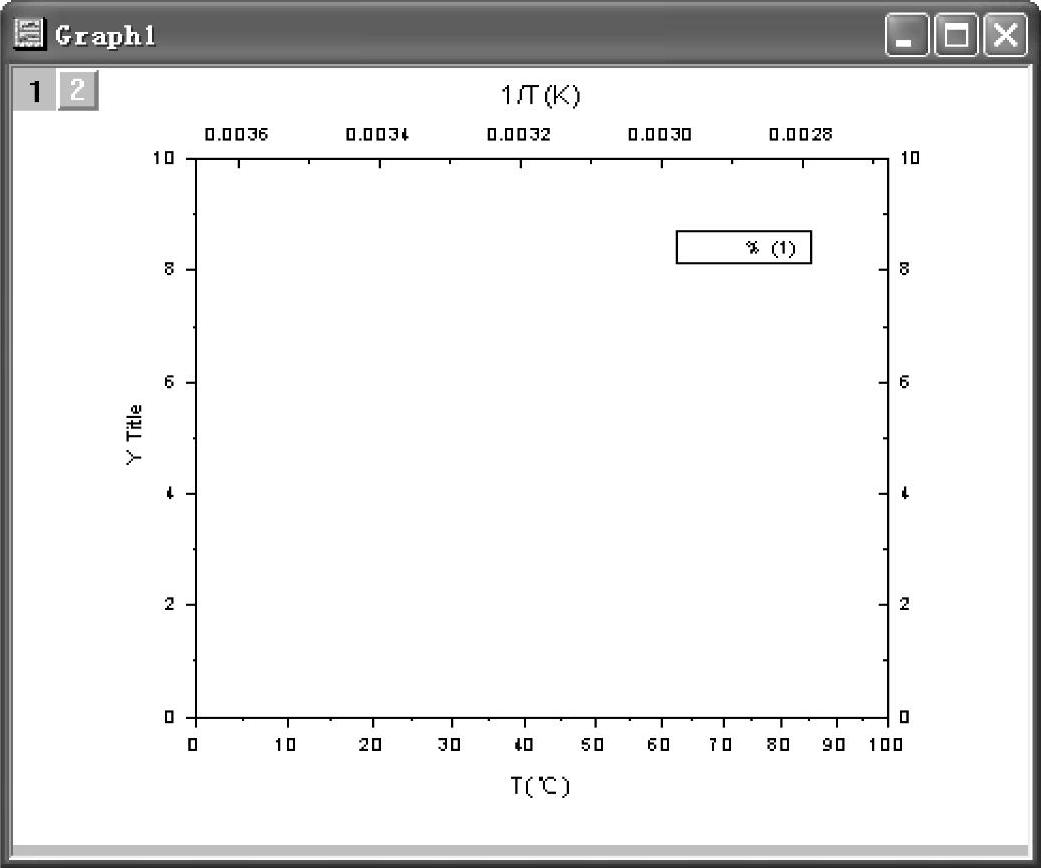

图6-30 设置双温度坐标图轴的窗口(www.daowen.com)

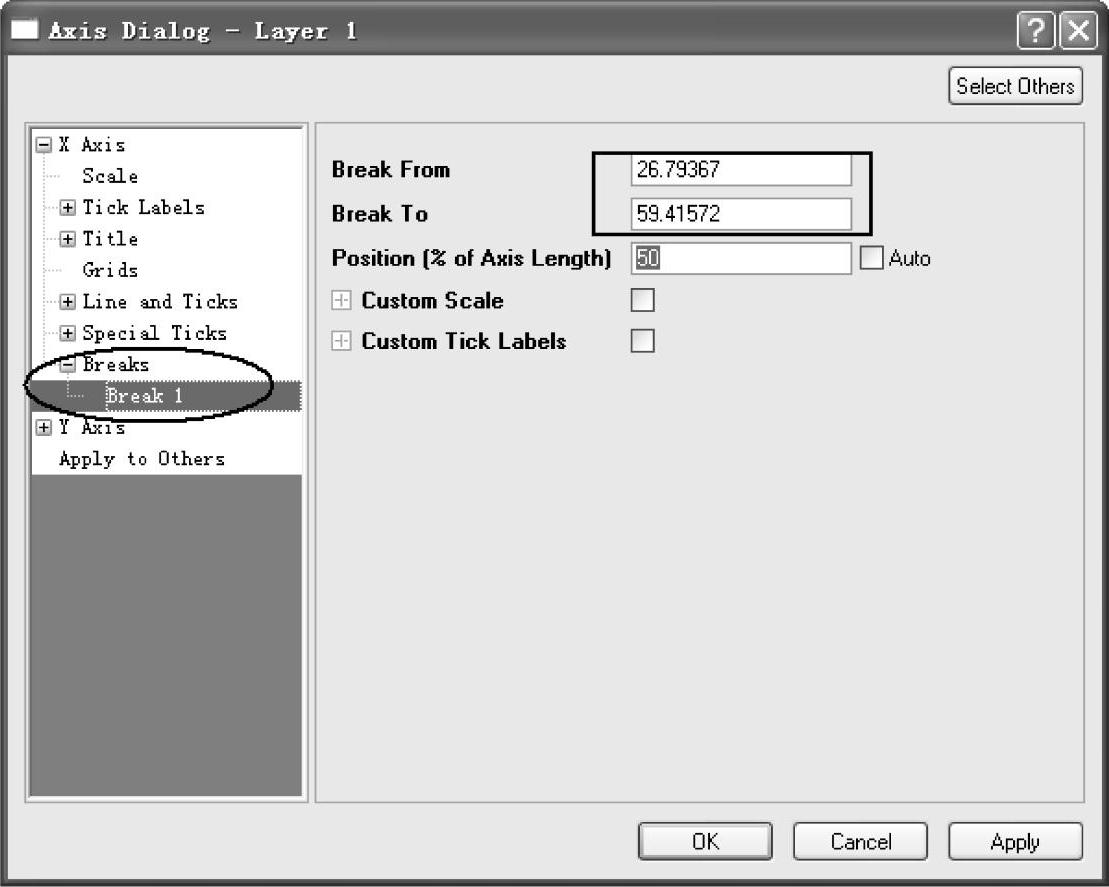

图6-31 在【Axis Dialog】对话框的“Break”栏中设置断点

(2)单击“OK”按钮,关闭【Axis Dialog】对话框。图6-32所示为设置断点后的对数坐标轴。


图6-32 设置断点后的对数坐标轴

3.调整坐标轴位置

在通常默认的情况下,坐标轴的位置是固定的,但有时根据图形特点,需要改变坐标轴的位置。Origin9.1改变坐标轴位置的方法变得极为简单。其步骤如下:

(1)用鼠标拖动在图形窗口中需要改变位置的坐标轴(以底部X轴为例),将其放置到需要的地方即可。

(2)同理,用鼠标拖动Y轴,对Y轴作类似调整。调整后的坐标轴如图6-33所示。

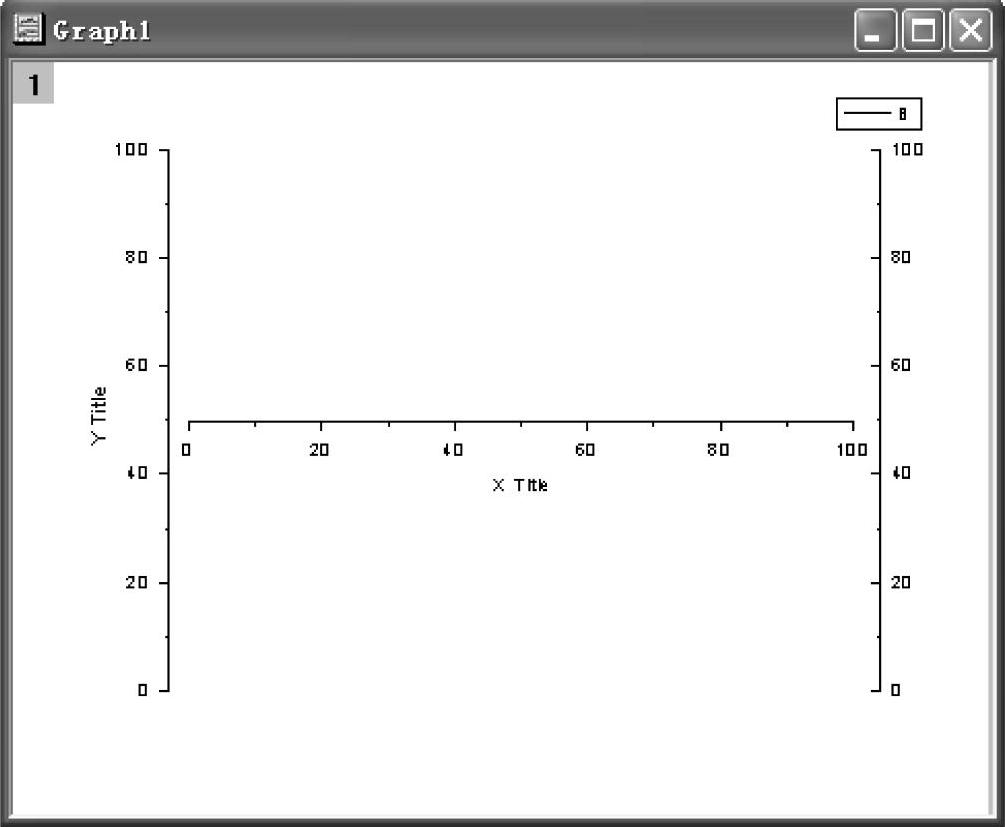

图6-33 调整后的坐标轴
