最简单的多图层图形是双图层图形，如果掌握了双图层图形的创建方法，其他多图层图形的绘制方法可以依此类推。这里采用http：//www.originlab.com/ftp/graph_gallery/pid934.zip项目文件提供的数据。该数据显示的是在1965～1994年期间，美国成年人吸烟习惯的变化。下载pid934.zip，并解压成“pid934.opj”项目文件。打开“pid934.opj”项目文件的工作表，如图6-13所示。具体创建该双图层图形的步骤如下：

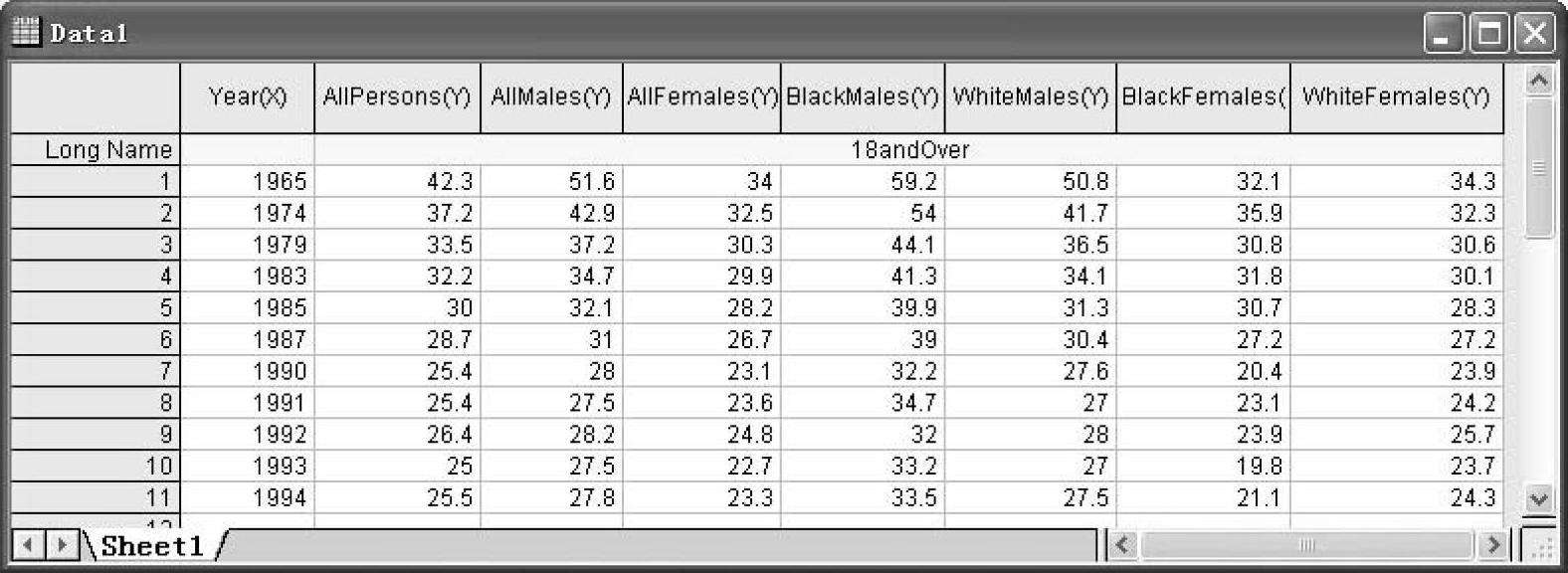

图6-13 “pid934.opj”项目文件工作簿

（1）选中“pid934.opj”项目文件的工作表中最后4列，即“BlackMales”“WhiteMales”“BlackFemales”和“WhiteFemales”列。单击“2DGraphs”工具栏上的命令按钮。这时创建了以“Year”数列为自变量X，“BlackMales”“White-Males”“BlackFemales”和“WhiteFemales”数列为因变量Y的曲线图。选中图标，用右键单击，在“Lengends/Titles”中选择“Short Name”为图例。

（2）选中“pid934.opj”项目文件的工作表中前3列，即“AllPersons”“All-Males”和“AllFemales”列。单击“2DGraphs”工具栏上的命令按钮。这样就创建了以“Year”数列为自变量X，“AllPersons”“AllMales”和“AllFemales”数列为因变量Y的曲线图。

（3）将图形最小化。选择菜单命令【Graph】→【Merge Graph Windows】，打开【Graph Manipulation：merge_Graph】窗口，如图6-14所示。

(www.daowen.com)

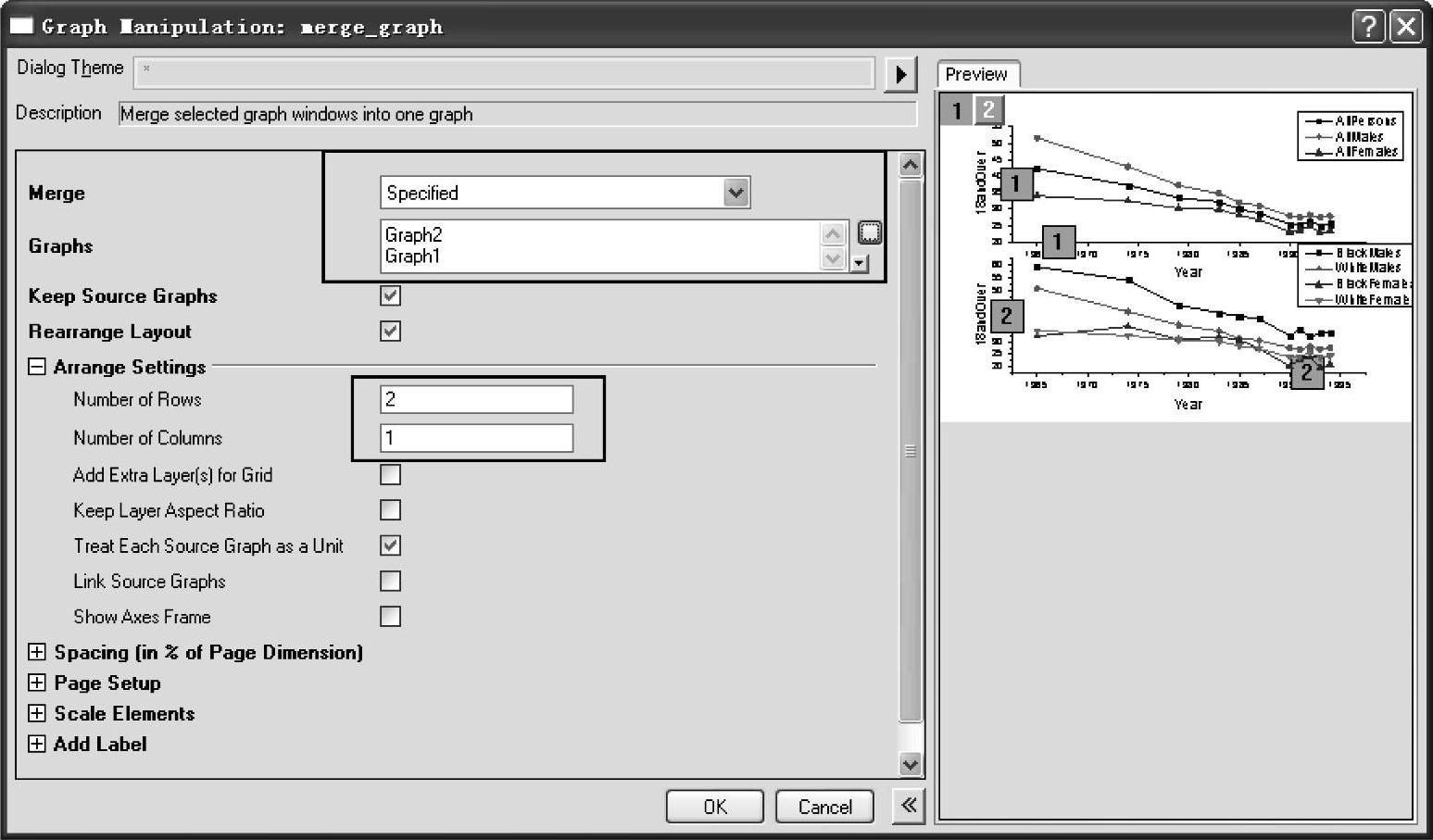

图6-14 【Graph Manipulation：merge_Graph】窗口

（4）选择合并图形方式进行绘图，并选择 菜单命令【Tool】→【Theme Organizer...】，打开【Theme Organizer】对话框，选择“Physical Review Letters”主题对图形进行修改绘图。

（5）双击图层2，打开【Layer Contents】窗口，单击【Layer Properties...】按钮，打开【Plot Details-Layer Properties】，选择“Link Axes Scales”选项卡，选择将图层1与图层2关联，修改坐标轴。修改完成后的图形如图6-15所示。

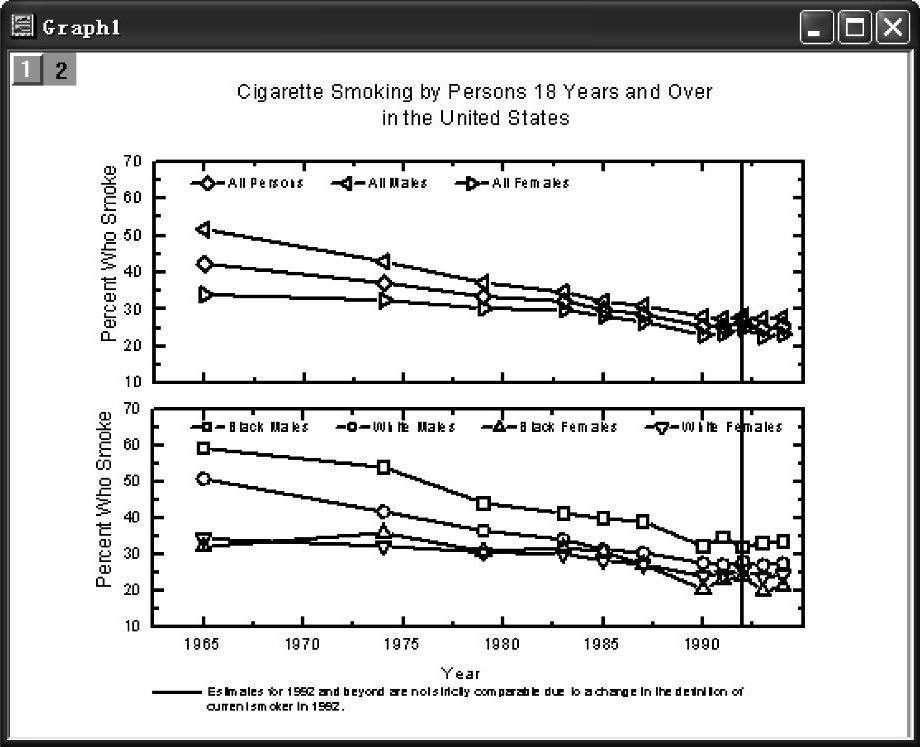

图6-15 修改完成后的图形
