在Origin9.1中，绘图调整对话框进一步得到了完善和提高。它使绘图工作更加便捷和直观，可以极为灵活地从图形窗口中添加、删除数据。用户可以在工程文件的图形中添加、删除数据，而不改变图形的格式（如X、Y轴，误差棒等）。此外，用户可以方便地控制向图形窗口添加相关绘图数据和指定绘图数据范围。本节主要介绍绘图调整对话框的使用。通常可用以下两种方法打开【Plot Setup】对话框。

（1）在层标记上用右键单击，在快捷菜单中选择“Plot Setup...”。

（2）选择绘图窗口为当前窗口，选择菜单命令【Graph】→【Plot Setup...】。

1.结合绘图模板创建图形

下面采用“Origin9.1\Samples\Graphing\Linked Layers1.dat”数据文件中的数据来介绍用绘图调整对话框结合绘图模板创建图形。

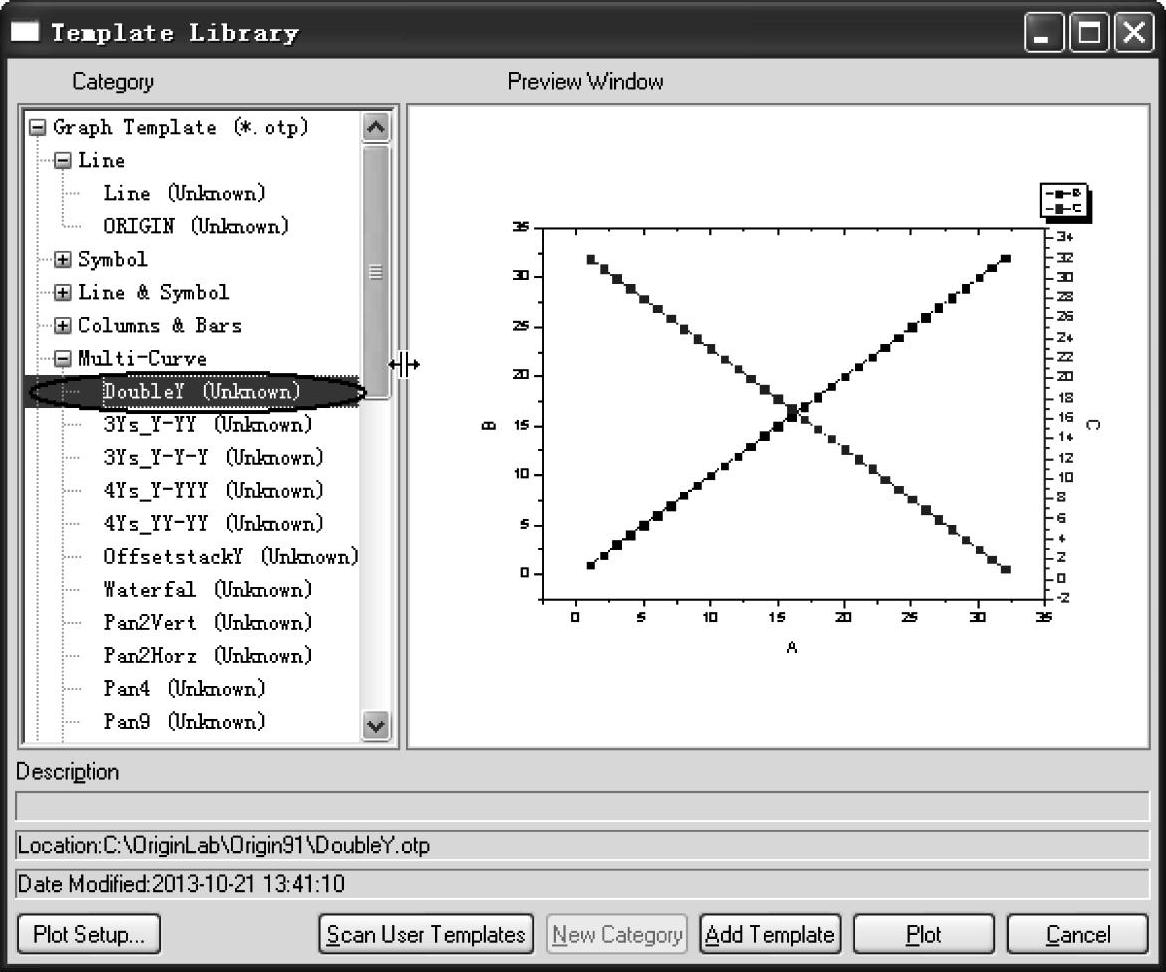

（1）导入“Linked Layers 1.dat”数据文件，其工作表如图6-2所示。该数据X轴为年代，Y轴为各类物质的含量，其中“Lead”“Arsenic”“Cadmium”和“Mercury”数值较小，而“DDT”和“PCBs”数值较大，因此较适合用双Y轴图形模板。选择菜单命令【Plot】→【Template Library...】，打开“Template Library”窗口，如图6-3所示。在“Category”列表栏中，选择“Multi-Curve”模板类型。在其中选择“DoubleY”模板，即采用双Y轴方式。

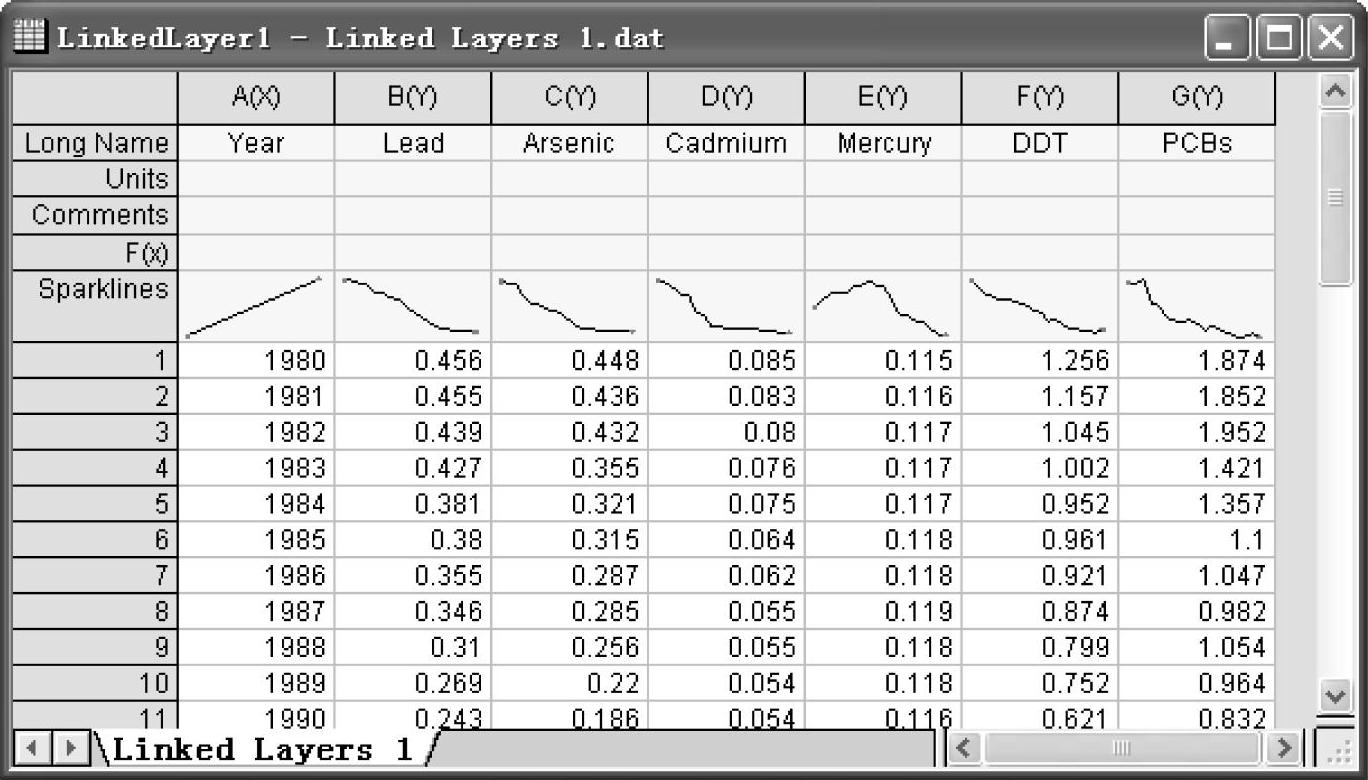

图6-2 “Linked Layers 1.dat”数据

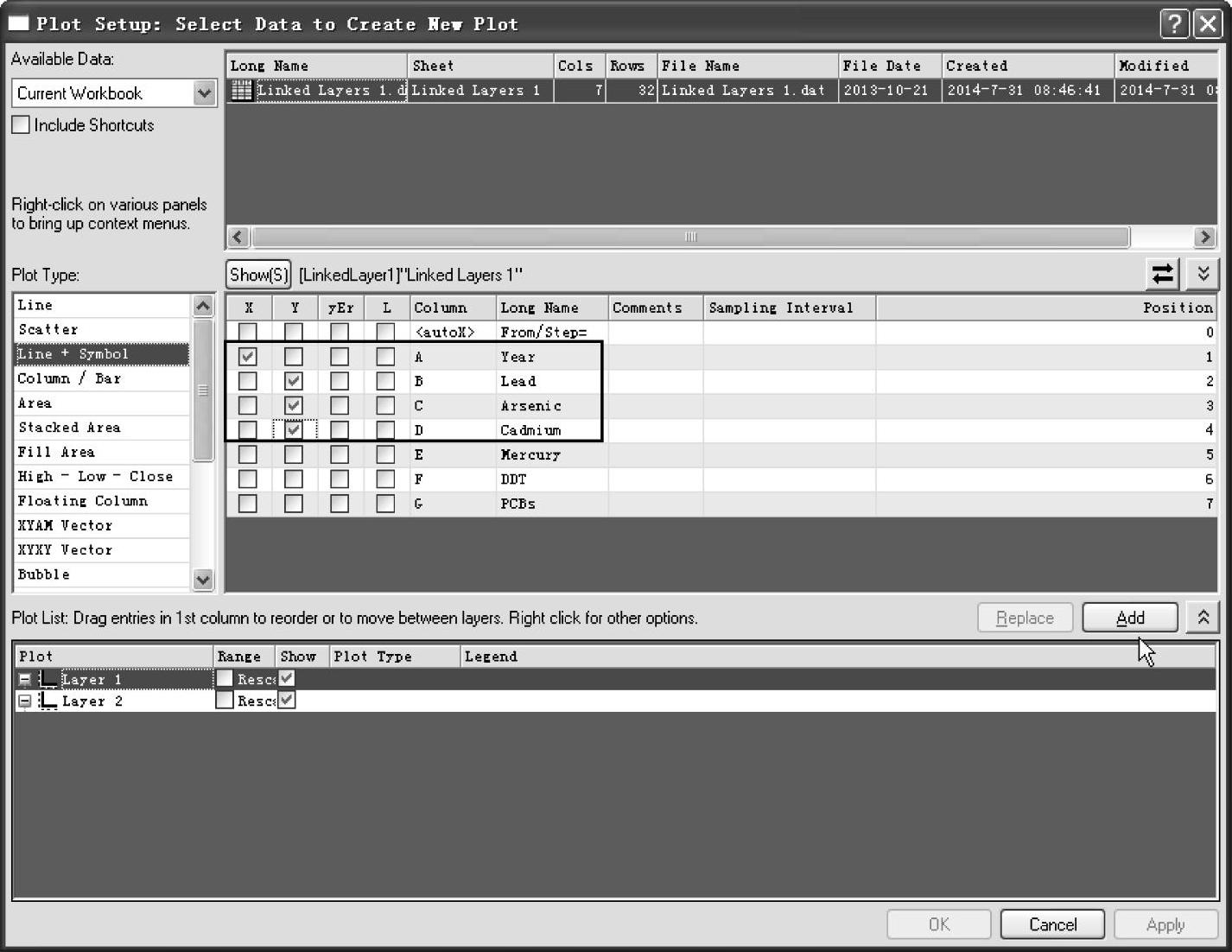

（2）单击“Plot”按钮，打开【Plot Setup】对话框，如图6-4所示。该对话框由上、中、下三个面板组成，通过窗口右边的和按钮，可打开或关闭显示的面板。

（3）上面板为绘图数据选择面板。在上面板中，选中“Linked Layers 1.dat”工作表。下面板为绘图图层列表面板。中面板为绘图类型面板。在中面板中，将“Year”列选择为X，将“Lead”“Arsenic”“Cadmium”选择为Y。单击“Add”按钮，将数据加入至“Layer1”，如图6-5a所示。

图6-3 【Template Library】窗口

图6-4 【Plot Setup】对话框

图6-5 中面板和下面两个面板中的选项

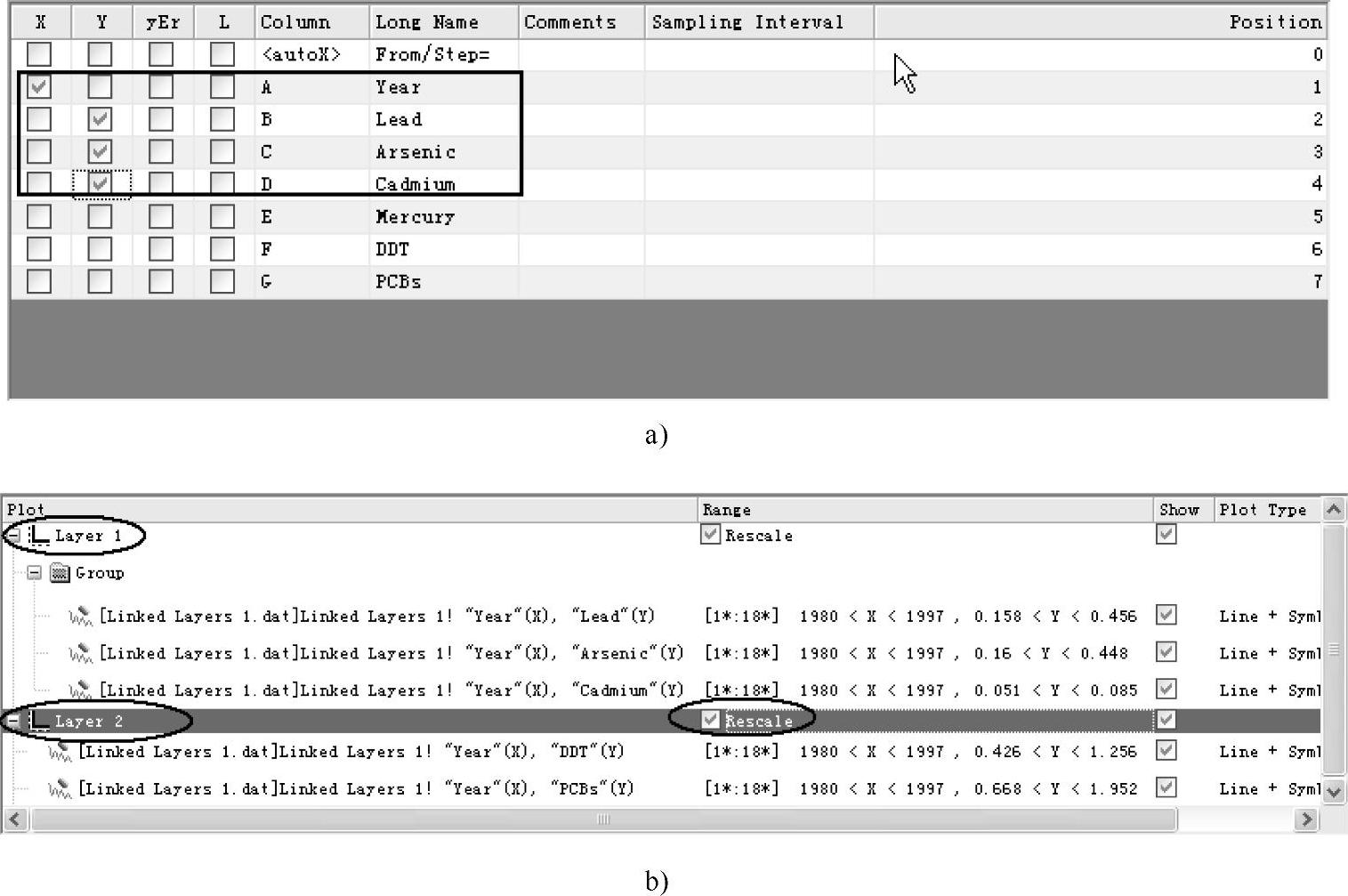

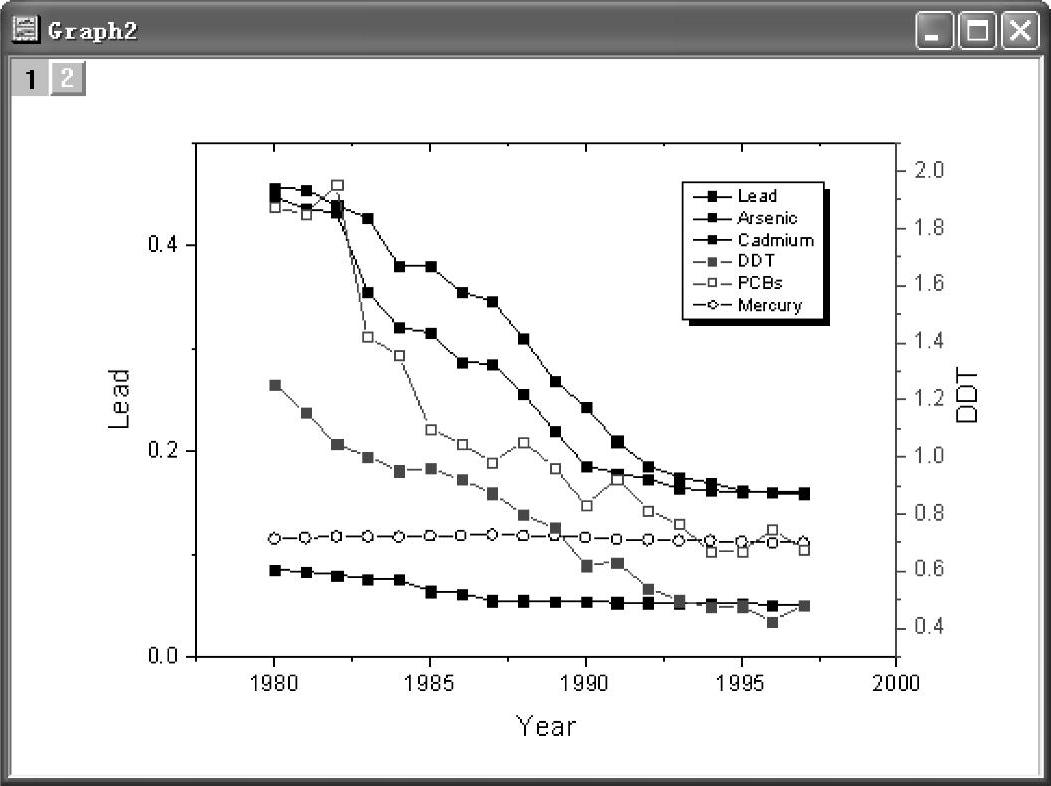

（4）同理，在“Layer2”中将“DDT”和“PCBs”选择为Y。在下面板中，选中“Rescale”按钮，如图6-5b所示。单击“OK”按钮，完成绘图。用【Plot Setup】对话框和模板创建的图形如图6-6所示。

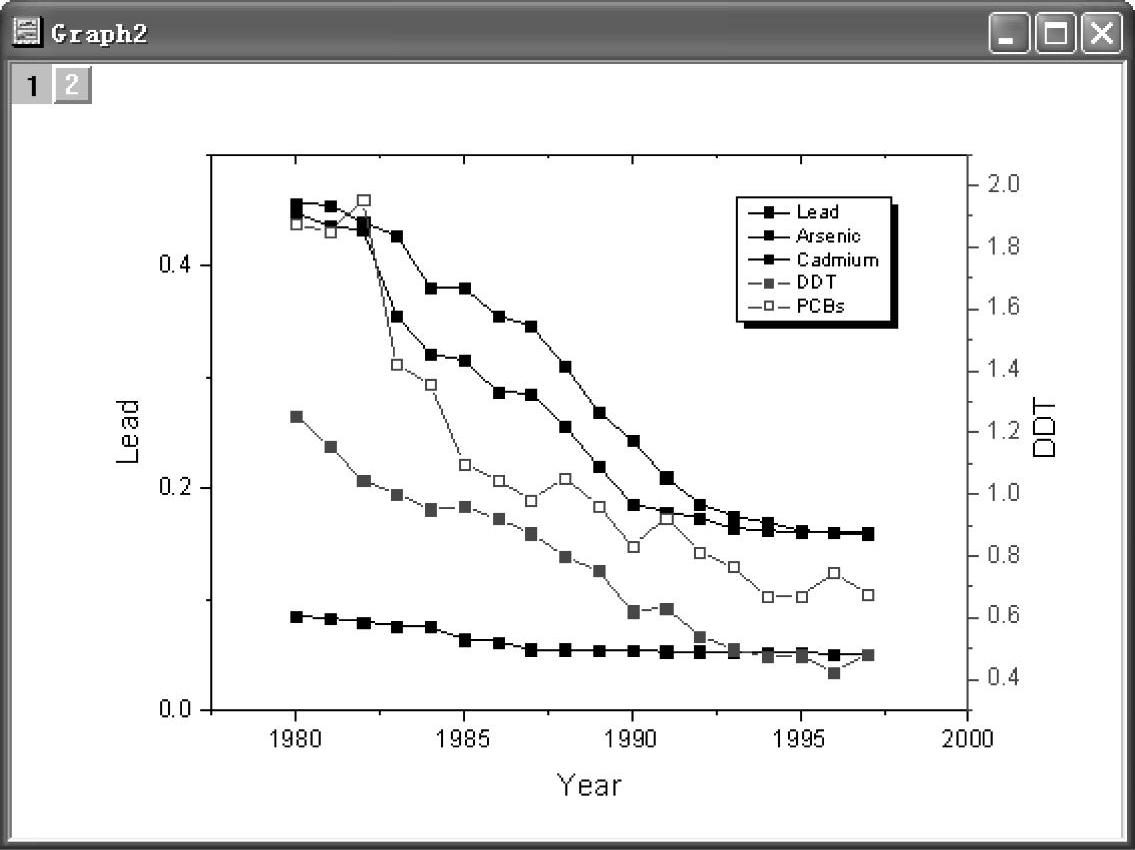

图6-6 用【Plot Setup】对话框和模板创建的图形

2.编辑修改图形

可用绘图调整对话框对已有的图形进行编辑和修改。下面以修改图6-6所示图形为例，在该图中加入“Mercury”数据进行说明。(www.daowen.com)

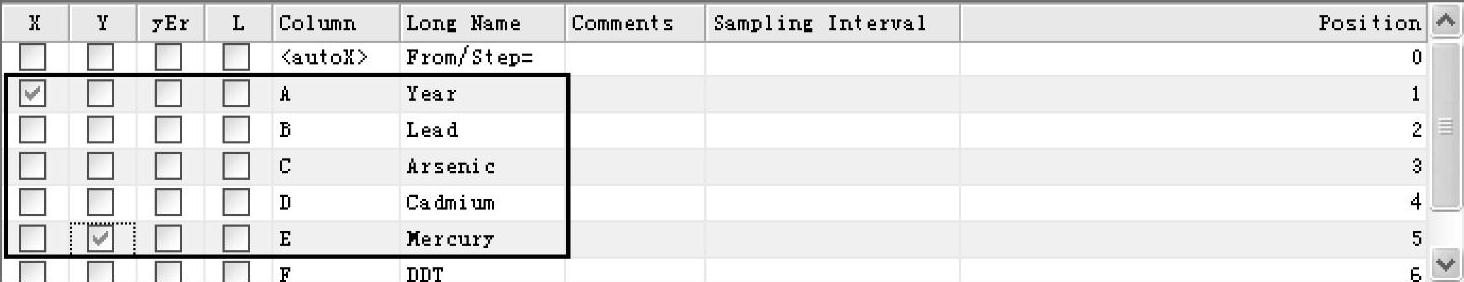

双击图6-6中所示的图层标记1，再单击【Plot Setup】按钮，打开【Plot Set-up】对话框。在下面板绘图列表中选择“Layer1”，在中面板中加入“Mercury”数据，如图6-7所示。单击“Add”按钮，则完成了在“Layer1”中加入数据的修改。修改后的图形如图6-8所示。

图6-7 在中间面板加入“Mercury”数据

图6-8 完成“Layer1”中数据修改的图形

3.用不同工作表中的数据绘图

以“Origin9.1\Samples\Graphing\Color Scale 1.dat”和“Color Scale2.dat”数据文件中的工作表数据为例，说明用多个工作表数据绘图的方法。

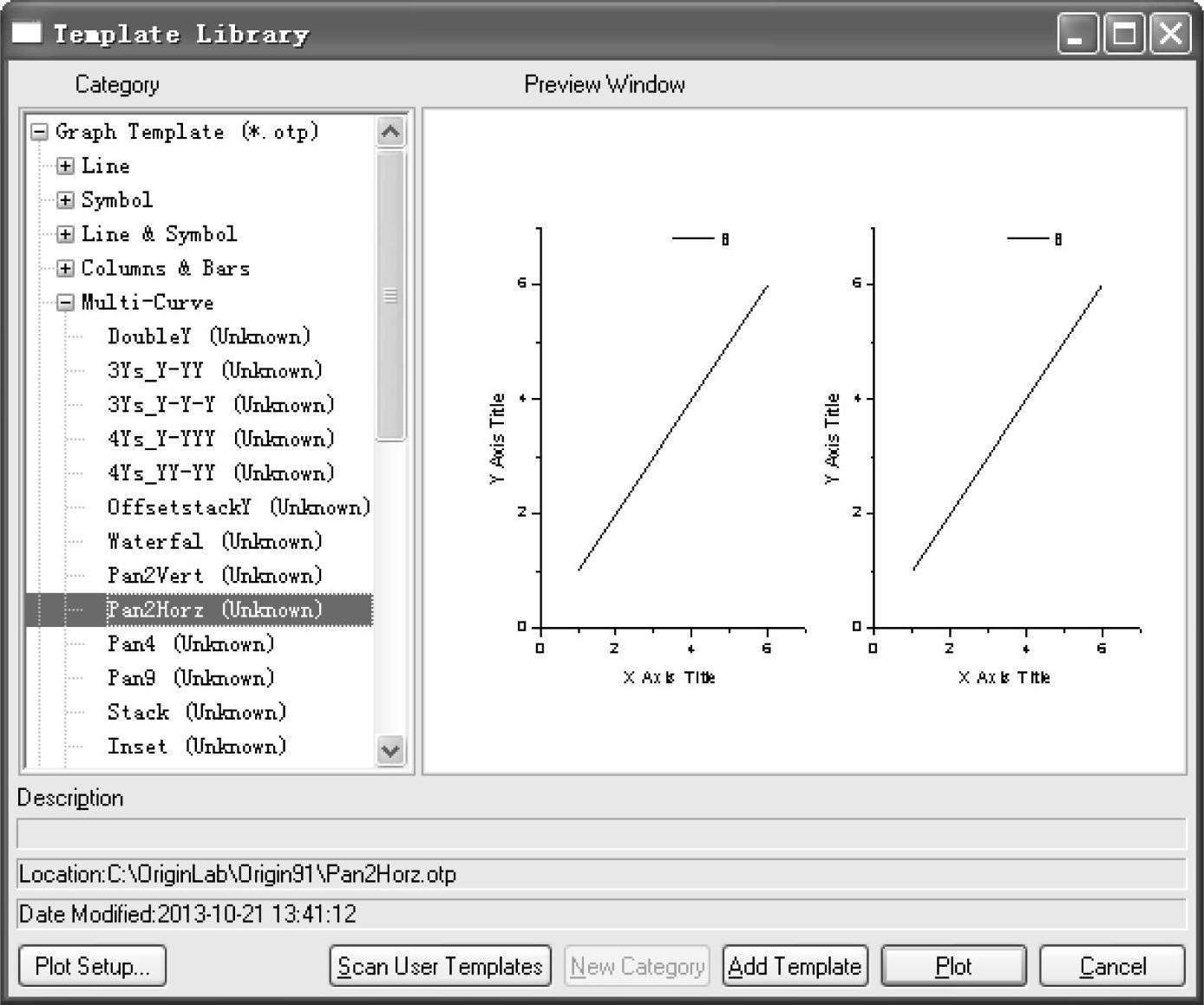

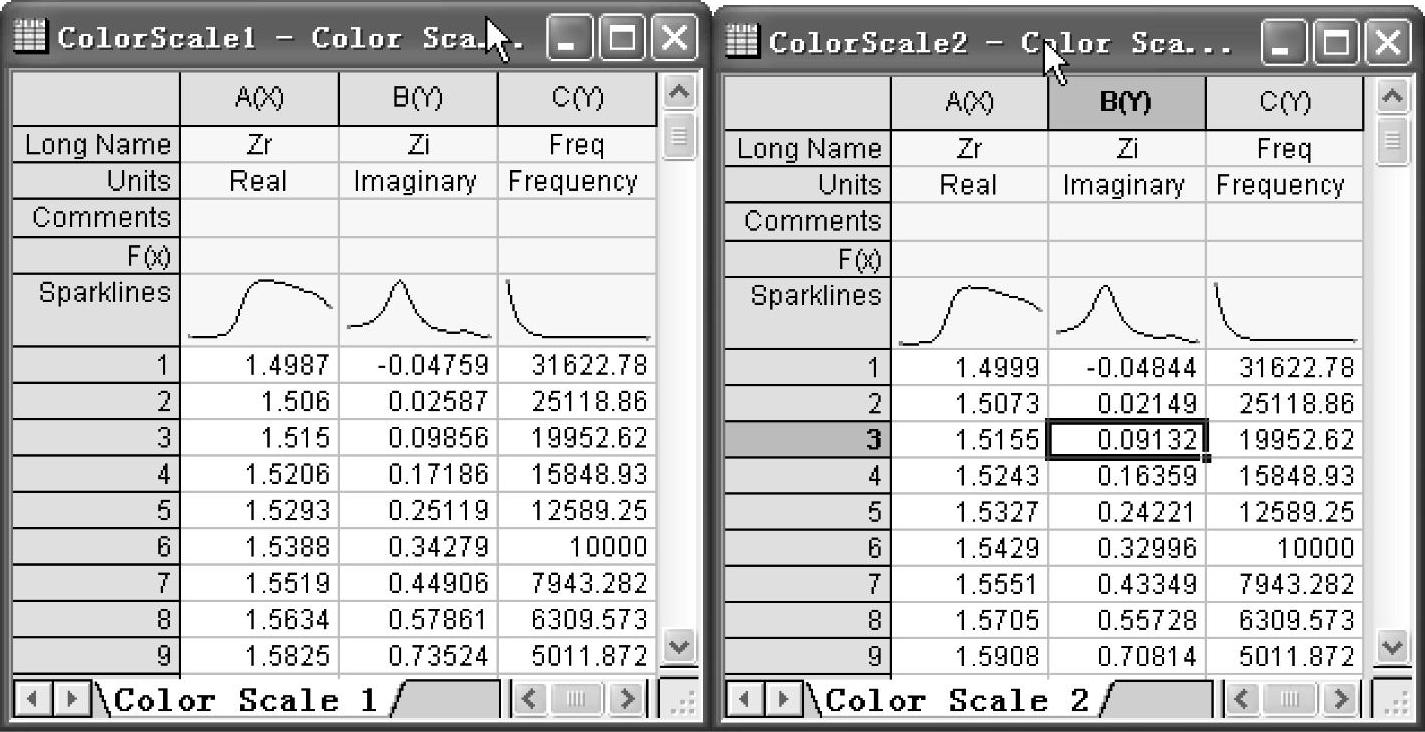

（1）分别导入“Color Scale 1.dat”和“Color Scale2.dat”数据文件，其工作表如图6-9所示。从数据文件看，该两个文件中数据类型一样。若想比较两个文件中“Zi”，采用左右对开图形模板比较适合。选择菜单命令【Plot】→【Template Library...】，打开“Template Library”窗口。在“Category”列表栏中选择“Multi-Curve”模板类型，在其中选择“Pan2Horz”模板，即采用左右对开图形方式绘图，如图6-10所示。

图6-9 “Color Scale1.dat”和“Color Scale2.dat”工作表

图6-10 左右对开图形方式绘图

（2）打开【Plot Setup】窗口，在当前目录的上面板中有两个工作表，如图6-11所示。在中面板中显示工作表中所共有的列（该项目文件的3个工作表都具有相同的列）。

图6-11 当前目录上面板中有两个工作表

（3）选中工作表1。在中面板中将“Zr”选择为X，“Zi”选择为Y；在下面板中选中“Layer 1”。单击“Add”按钮，将工作表1中数据列加入到“Layer 1”层。

（4）选中工作表2。在下面板中选中“Layer 2”；在中面板中将“Zr”选择为X，“Zi”选择为Y。单击“Add”按钮，将工作表1中数据列加入到“Layer 2”层。

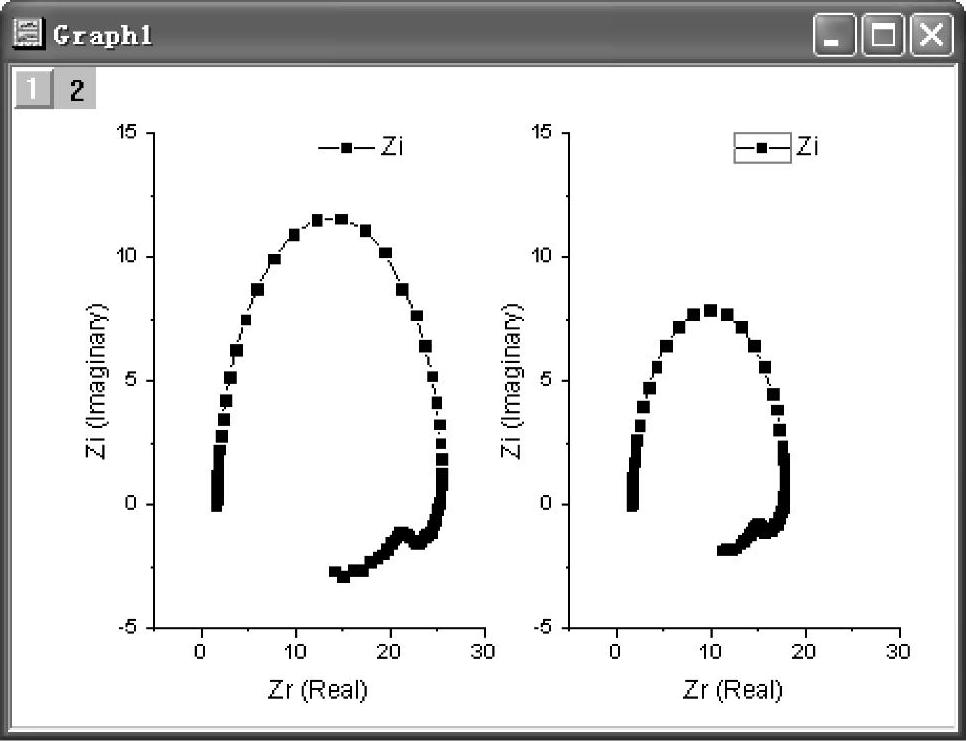

（5）将左右对开图形的坐标轴调整成相同形式，完成用两个工作表数据进行绘图对比，如图6-12所示。

图6-12 用两个工作表数据进行绘图对比
