图层是Origin的图形窗口中基本要素之一,它是由一组坐标轴组成的一个Ori-gin对象。一个图形窗口至少有一个图层,而Origin9.1的一个图形窗口的图层数可多达255个。图层的标记在图形窗口的左上角用数字显示,图层标记显示为压下时为当前图层。通过鼠标单击图层标记,可以选择当前图层,并可以通过选择菜单命令【View】→【Show】→【Layer Icons】,显示或隐藏图层标记。在图形窗口中,对数据和对象的操作只能在当前图层中进行。
根据绘图要求可在图形窗口中添加新图层。在以下绘图要求下需要加入新图层:
(1)用不同的单位显示同一组数据,如摄氏温标(℃)和华氏温标(℉)。
(2)在同一图形窗口中创建多个图,或在一个图中插入另一个图。(www.daowen.com)
通过选择菜单命令【Format】→【Layer Properties...】,打开图形窗口的【Plot Details-Layer Properties】对话框(见图6-1),可以清楚地了解、设置和修改图形的各图层参数,如图层的底色和边框、图层的尺寸和大小,以及图层中坐标轴的显示等。【Plot Details-Layer Properties】对话框右边栏为该图形窗口中的图层结构,类似Windows目录的图层结构便于用户了解各图层中的数据。通过单击图层号,选中该图层。对话框左边由【Background】、【Size/Speed】、【Display】、【Link Axes Scales】和【Stack】5个选项卡栏组成。选取其中相应的选项卡,可对当前选中的图层中参数进行设置和修改。

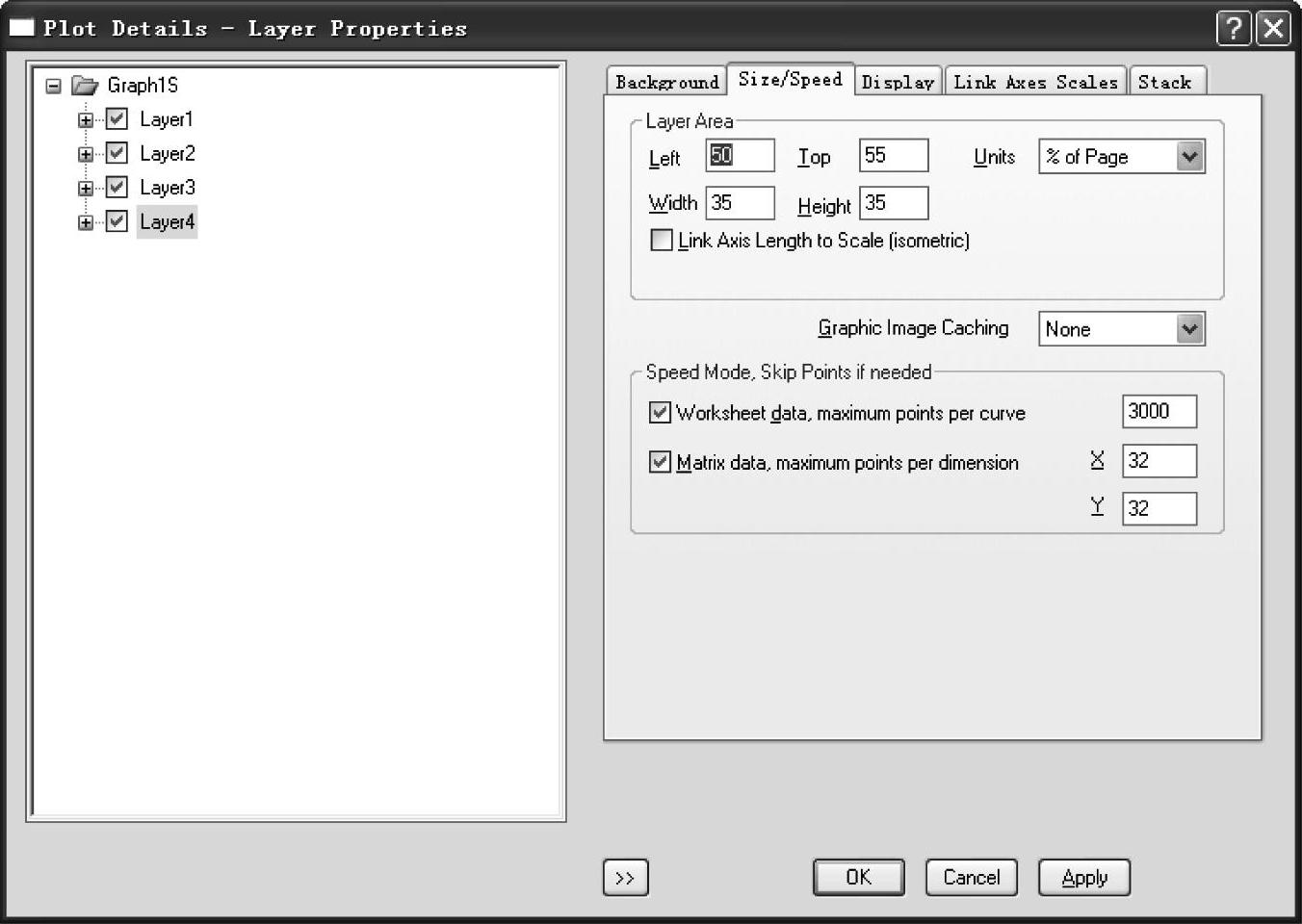

图6-1 图形窗口的【Plot Details-Layer Properties】对话框
