1.导入数据

下面通过例子来介绍将工作表转换为矩阵表。例子的数据来自“Origin9.1\Samples\Matrix Conversion and Gridding\XYZ Random Gaussian.dat”数据文件。

在默认状态下,从ASCII文件导入的数据在工作表中的格式为XYY。若要转换为矩阵格式,必须把导入工作表的数列格式变换为XYZ。具体方法为:双击C(Y)列的标题栏,在弹出的【Column Properties】对话框的选项栏中将C(Y)改变为C(Z),如图5-6所示。数列格式变换为XYZ后的工作表如图5-7所示。

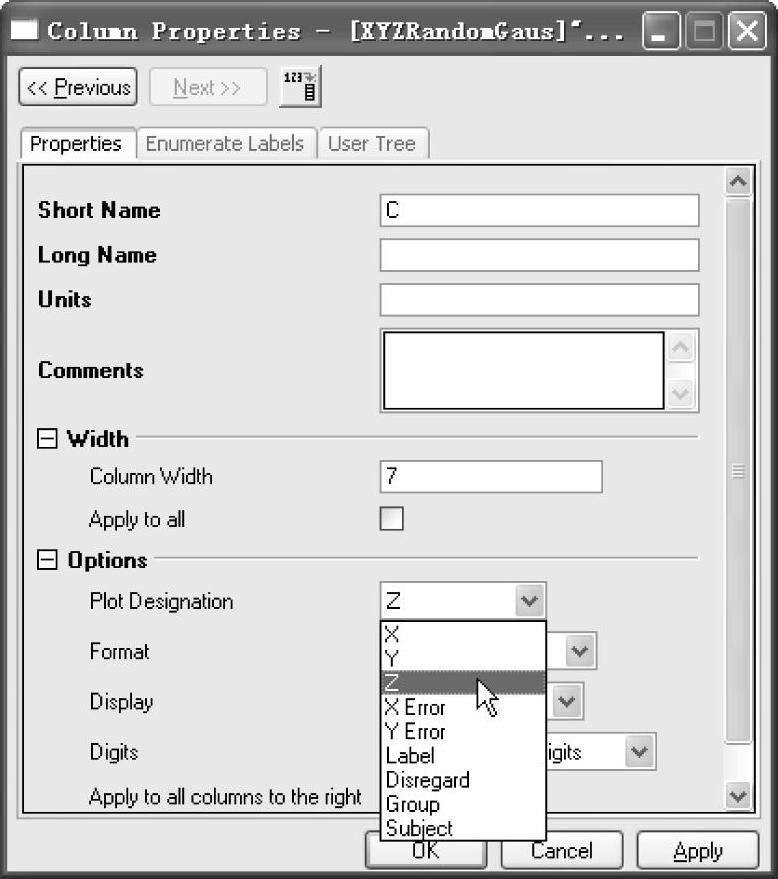

图5-6 【Column Properties】对话框

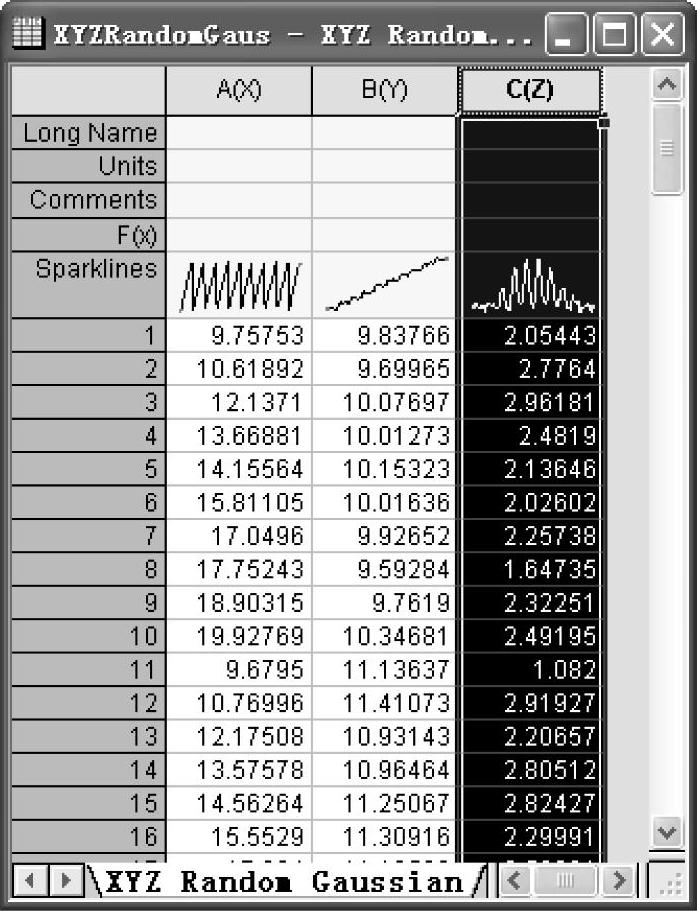

图5-7 数列格式变换为XYZ后的工作表

2.转换类型选择(www.daowen.com)

Origin提供了“Direct”“Expand Columns”“XYZ Gridding”和“XYZ Log Grid-ding”4种将工作表转换为矩阵表的方法,在实际应用时选择哪一种转换方法,完全取决于工作表中数据的情况。常用的转换方法有“Regular”和“Random”,可以通过“XYZ Gridding”预览散点图,初步判断采用哪一种转换方法更好。

选中工作表A(X)、B(Y)和C(Z),选择菜单命令【Worksheet】→【Convert to Matrix】→【XYZ Gridding...】,打开【XYZ Gridding】矩阵转换对话框,如图5-8所示。从该对话框预览散点图中可以看到该XY数据间距无一定规则,所以可以选择“Random”转换方法进行转换。具体转换方法在该对话框左边“Gridding Meth-od and Parameters”下拉列表框中进行选择。按图5-8所示对话框图选择转换参数和转换方法,得到转换后的矩阵表如图5-9所示。

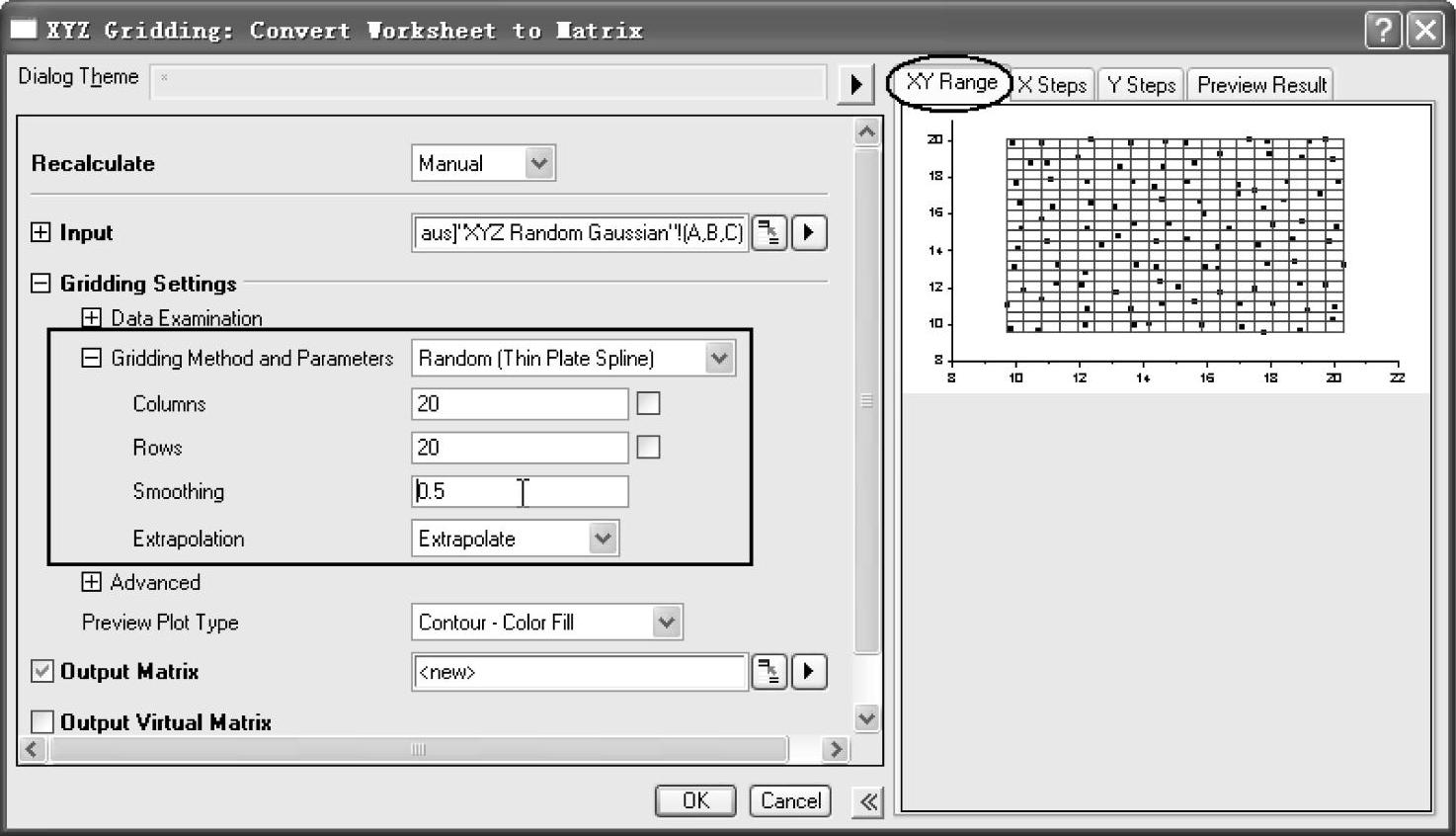

图5-8 【XYZ Gridding】矩阵转换对话框

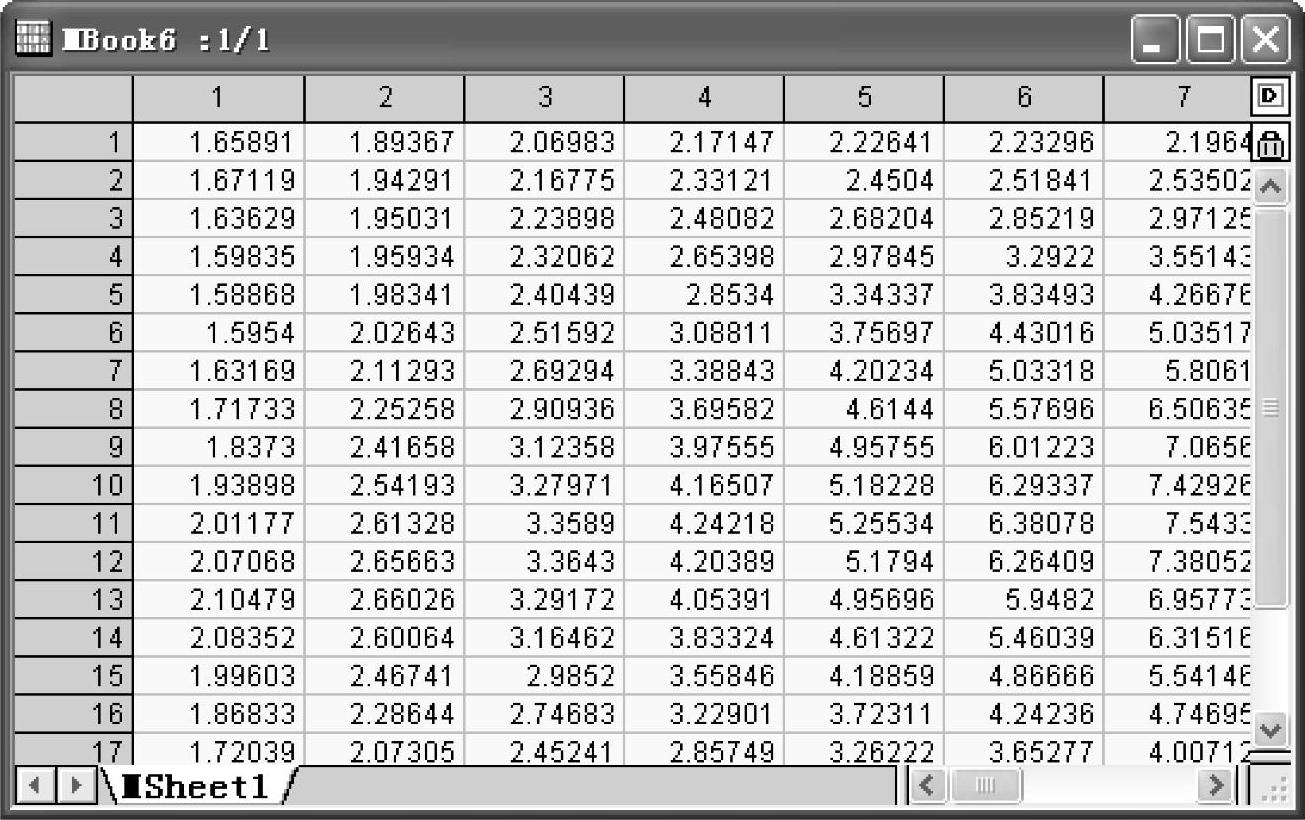

图5-9 转换后的矩阵表
