在第3章中已初步介绍了将工作表转换为矩阵表的方法，这里主要结合具体例子，进一步说明矩阵中的数据设置和将工作表转换为矩阵表的方法。

1.矩阵行、列的设置

在标准工具栏单击新建矩阵表按钮，新建一个空矩阵表。选择菜单【Matrix】→【Set Dimensions/Lables...】。在【Data Manipulation and Lables】对话框的“Matrix Di-mensions”组中，将矩阵的行数和列数均设为32，在“xy Mapping”组中，将X和Y的起始和终了坐标分别设置为-10和10，如图5-1所示。这时矩阵的X和Y值设置完成，可以用【View】→【Show X/Y】观察和确认矩阵的设置，如图5-2所示。

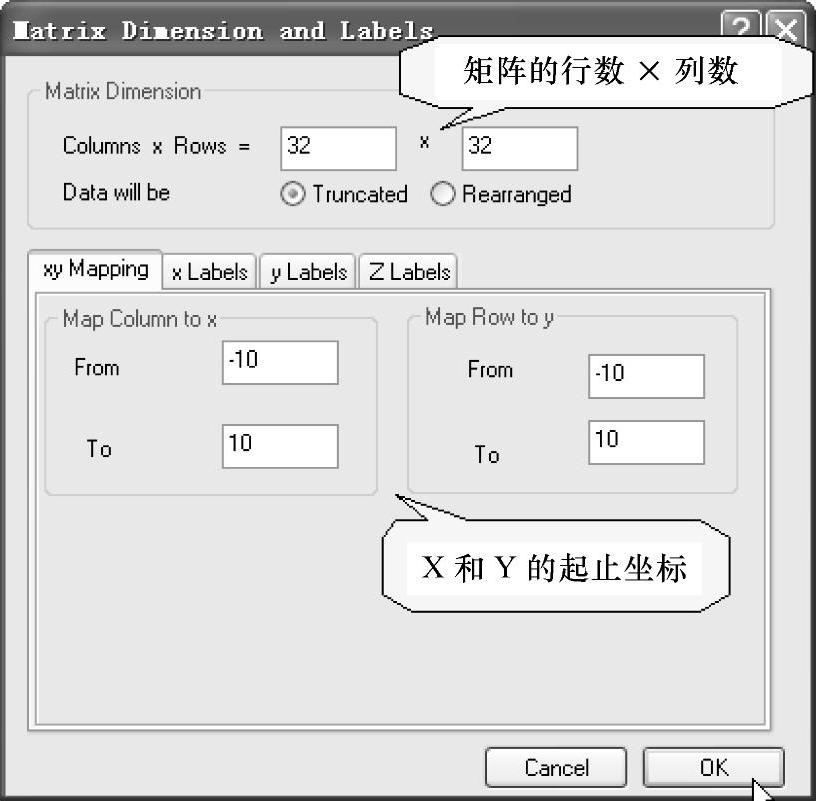

图5-1 【Data Manipulation】对话框

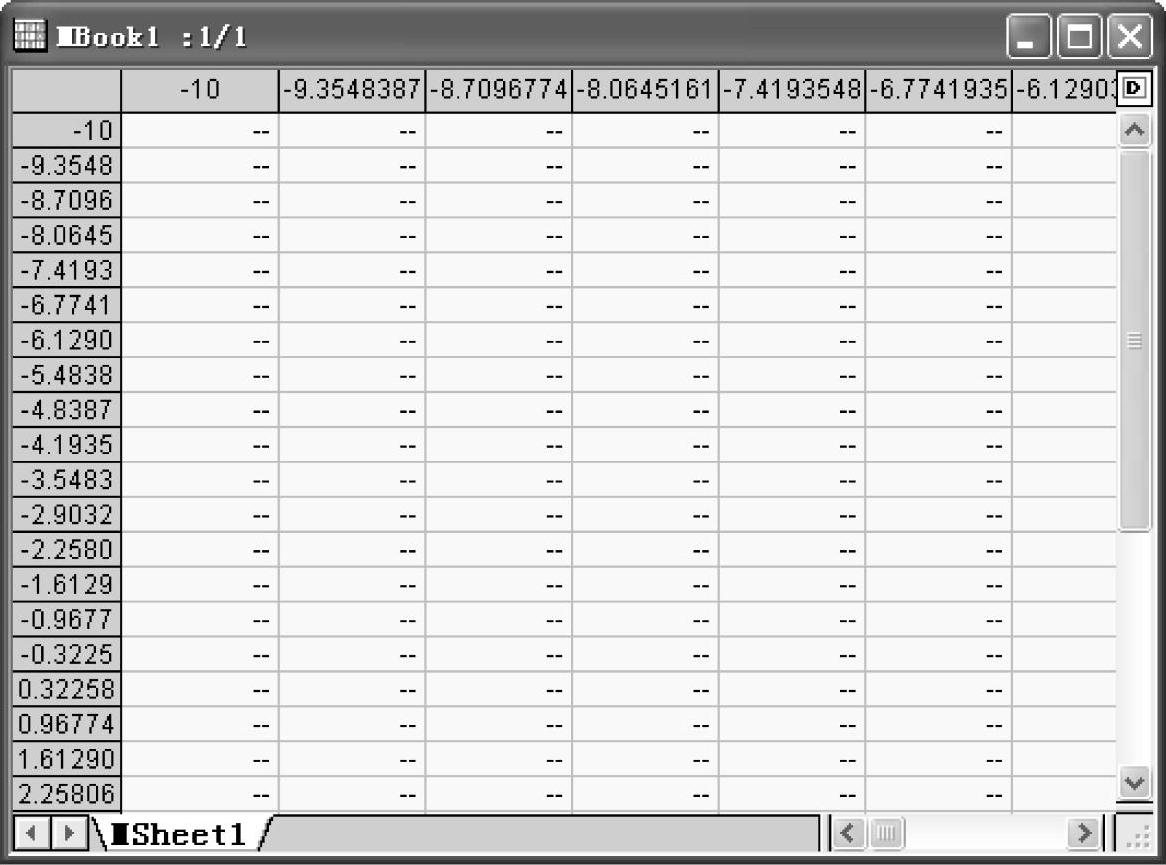

图5-2 观察和确认矩阵设置

2.矩阵表数据输入

选择菜单【Matrix】→【Set Values...】，在【Set Values】对话框的“Cell（i，j）=”文本框中，用F（X）下拉菜单输入各种函数。本例输入了“cos（x）+sin（y）”，设置该矩阵的Z值，如图5-3所示。这样矩阵的每个单元格的数据就完成了输入。数据输入完成的矩阵如图5-4所示。(www.daowen.com)

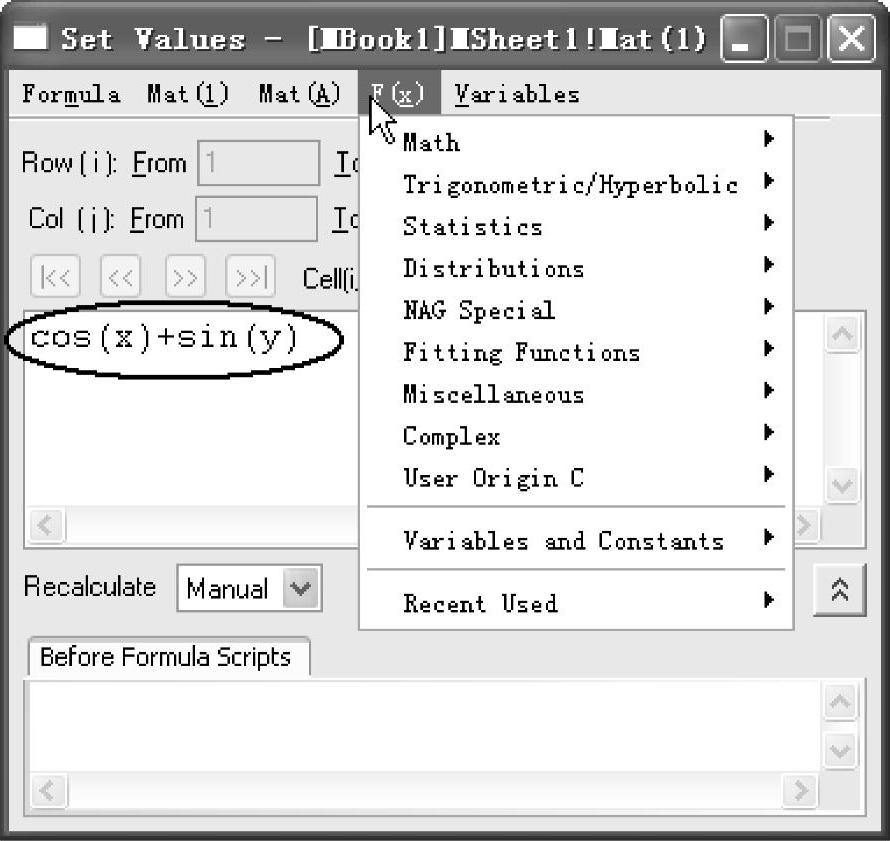

图5-3 【Set Values】对话框

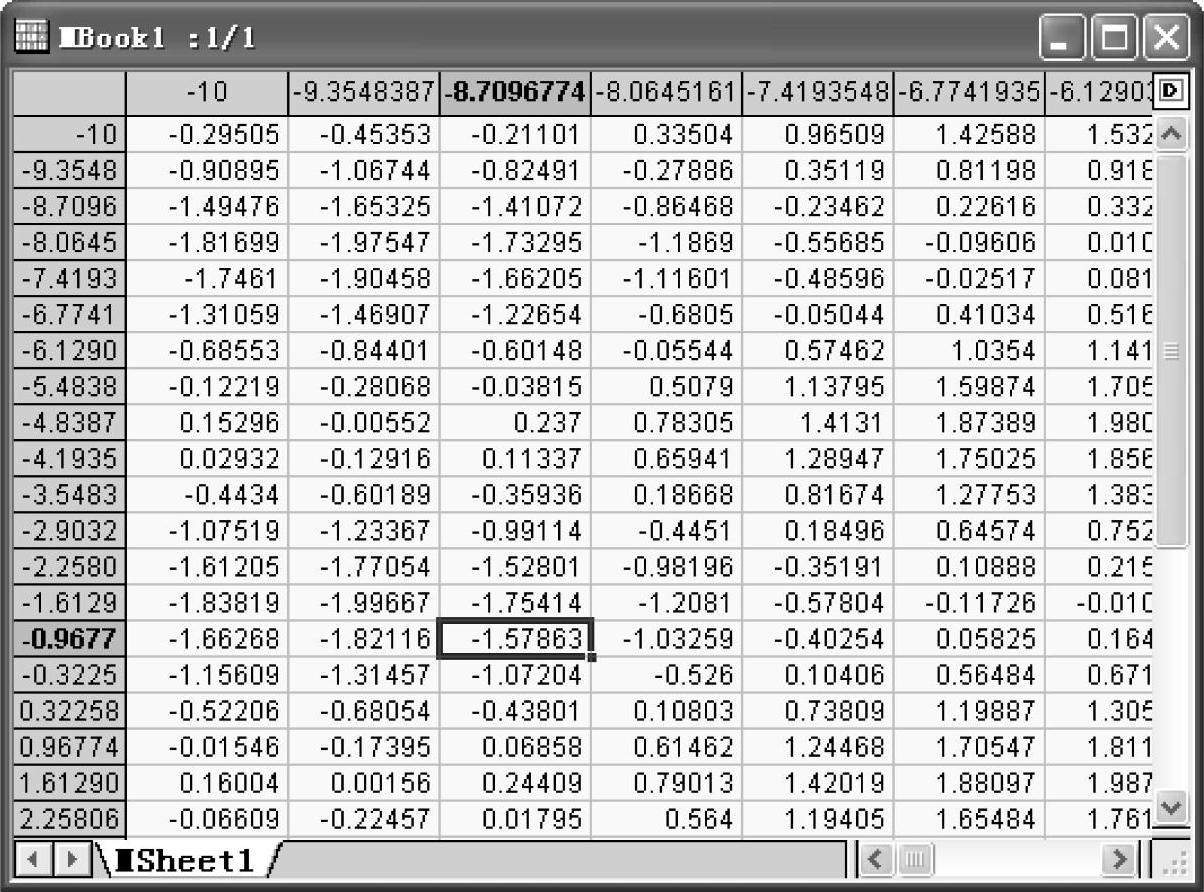

图5-4 数据输入完成的矩阵

3.等高线图绘图

用设置好的数据作等高线图。选择菜单【Plot】→【Contour】→【Color Fill】，绘制如图5-5所示的等高线图。在图中，X和Y的坐标均是从-10到10，图中用不同颜色的深浅代表Z轴的数据。

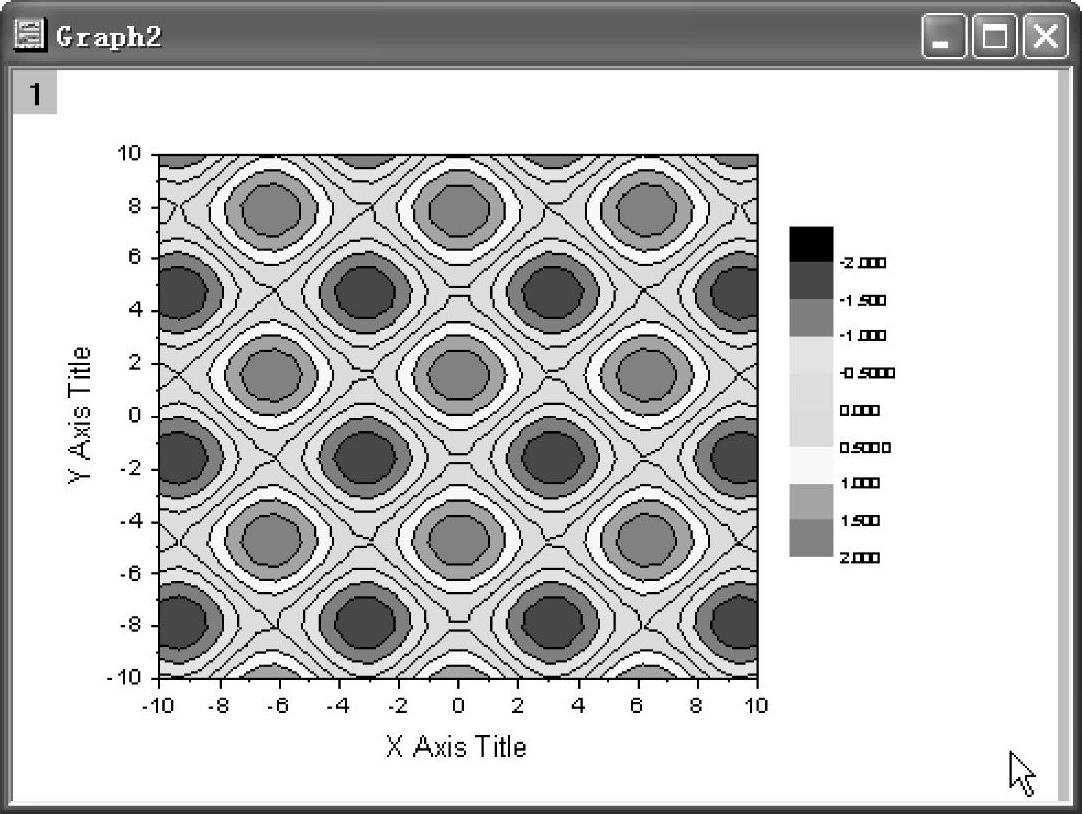

图5-5 用设置的数据绘制等高线图
