等值线图是用于连接各类等值线（如高程、温度、降雨量、污染或大气压力参数）的实验数据进行分析的一种工具。Origin等值线图有彩色等值线（Contour-Color Fill）图、黑白等值线（Contour-B/W Lines+Labels）图、灰度等值（GrayScale Map）图、剖面等值（Contour Profiles）图、极坐标等值[Polar Contour theta（X）r（Y）Polar和Contour r（X）theta（Y）两种]图、三角形等值（Ternary Con-tour）图7个绘图模板。选择菜单命令【Plot】→【Contour】→【Color Fill】，在打开的二级菜单中选择绘图方式进行绘图；或单击二维绘图工具栏面积图中右下角的三角形按钮，在打开的二级菜单中选择绘图方式进行绘图。等值线图的二级菜单如图4-55所示。

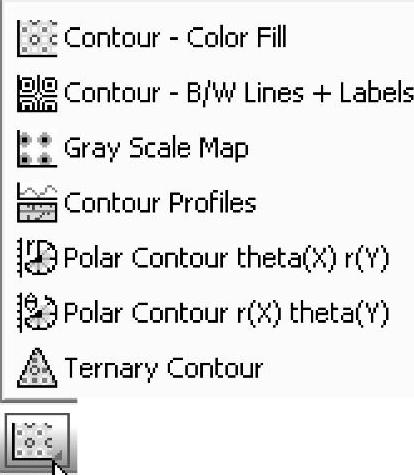

图4-55 等值线图的二级菜单

Origin等值线图中的彩色等值线图、黑白等值线图、灰度等值图、剖面等值图、极坐标等值图对工作表数据的要求是：有X列、Y列和Z列数据各一列（即XYZ）。三角形等值图对工作表数据的要求是：有X列、Y列数据各一列和Z列数据2列（即XYZZ）。这里仅以彩色等值线图为例进行介绍。本例采用“Origin9.1\Samples\2Dand Contour Graphs.opj”项目文件中的数据。绘图步骤如下：

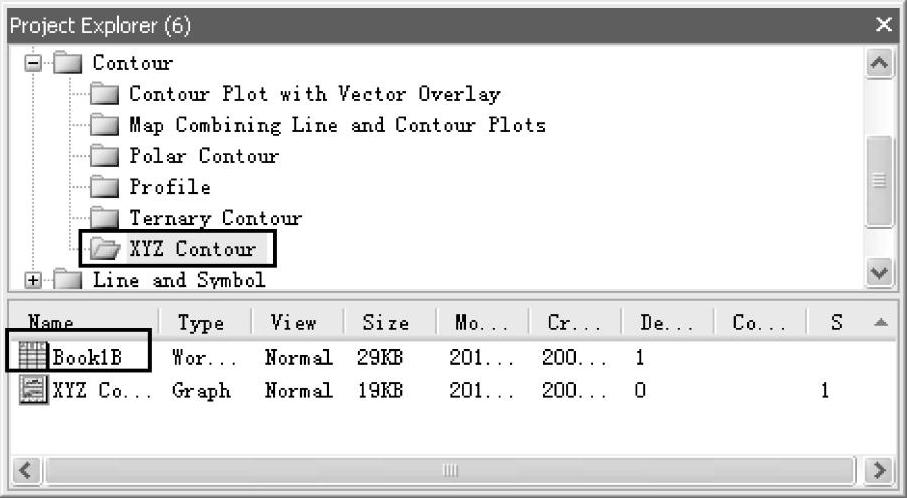

（1）打开“2D and Contour Graphs.opj”项目文件，用项目浏览器“Project Explorer”打开Contour/XYZ Contour目录中的“Book1B”工作表，如图4-56所示。“Book1B”工作表数据中的B（X）、C（Y）和D（Z）列数据分别表示经度（Longitude）坐标、纬度（Latitude）坐标和一月份（January）的平均温度，E（Y）和F（Y）列数据分别表示X轴边界和Y轴边界。

（2）选中“Book1B”工作表中的B（X）、C（Y）和D（Z）列数据，如图4-57所示。选择菜单命令【Plot】→【Contour】→【Color Fill】绘出等值线图，如图4-58所示。

图4-56 用“Project Explorer”打开“Book1B”工作表

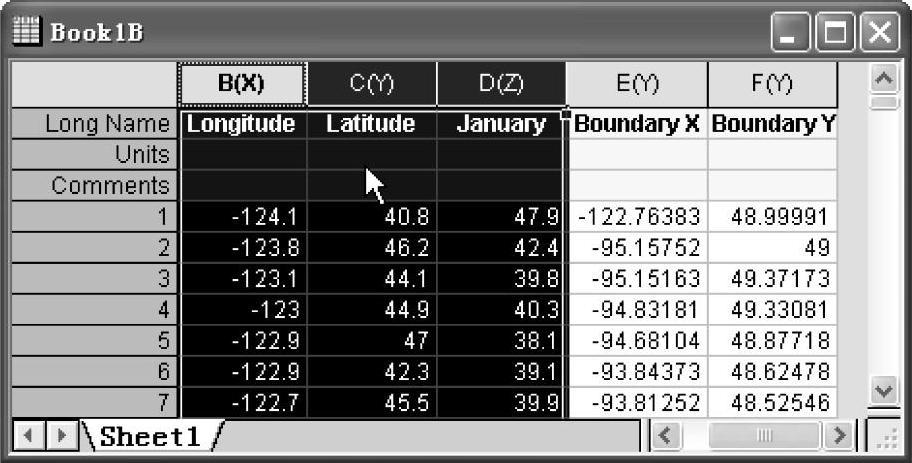

图4-57 “Book1B”工作表(www.daowen.com)

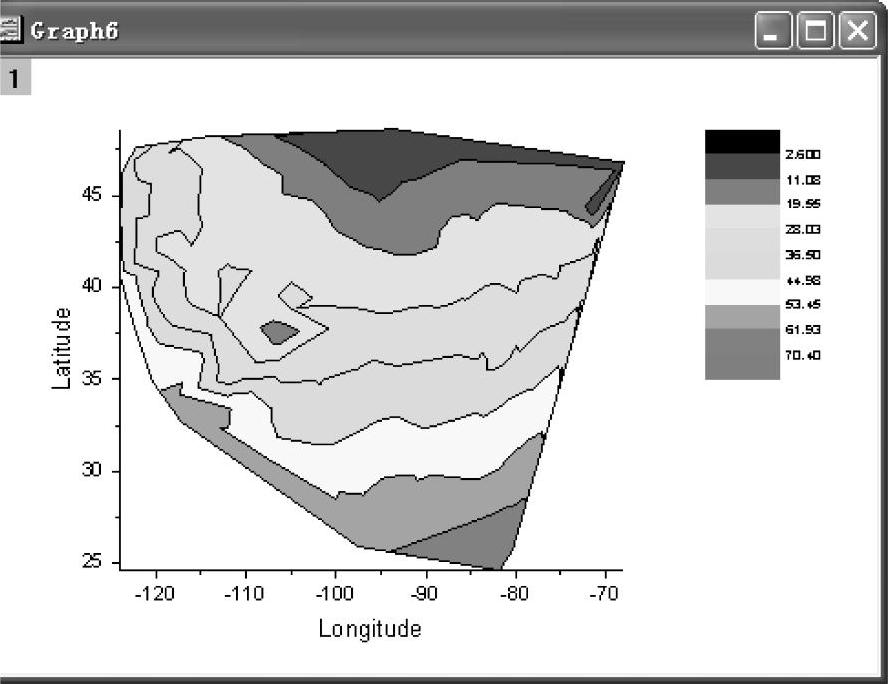

图4-58 等值线图

（3）双击图4-58所示图形，在弹 出 的【Plot Details-Plot Properties】对话框中的“Con-touring Info”选项卡中按图4-59a所示进行设置，然后在“Color Map/Contours”选项卡中的“Level”中按图4-59b所示进行设置，在“Fill”标题中选择“Rainbow”调色板，在“Lines”标题中选择“Show on Major Lev-els”，在色彩下拉框中选择“LT Gray”颜色。单击“OK”按钮，得到图4-60a所示等值线图。

（4）重新设置坐标轴、标签和标题，得到一月份平均温度分布彩色等值线图，如图4-60b所示。

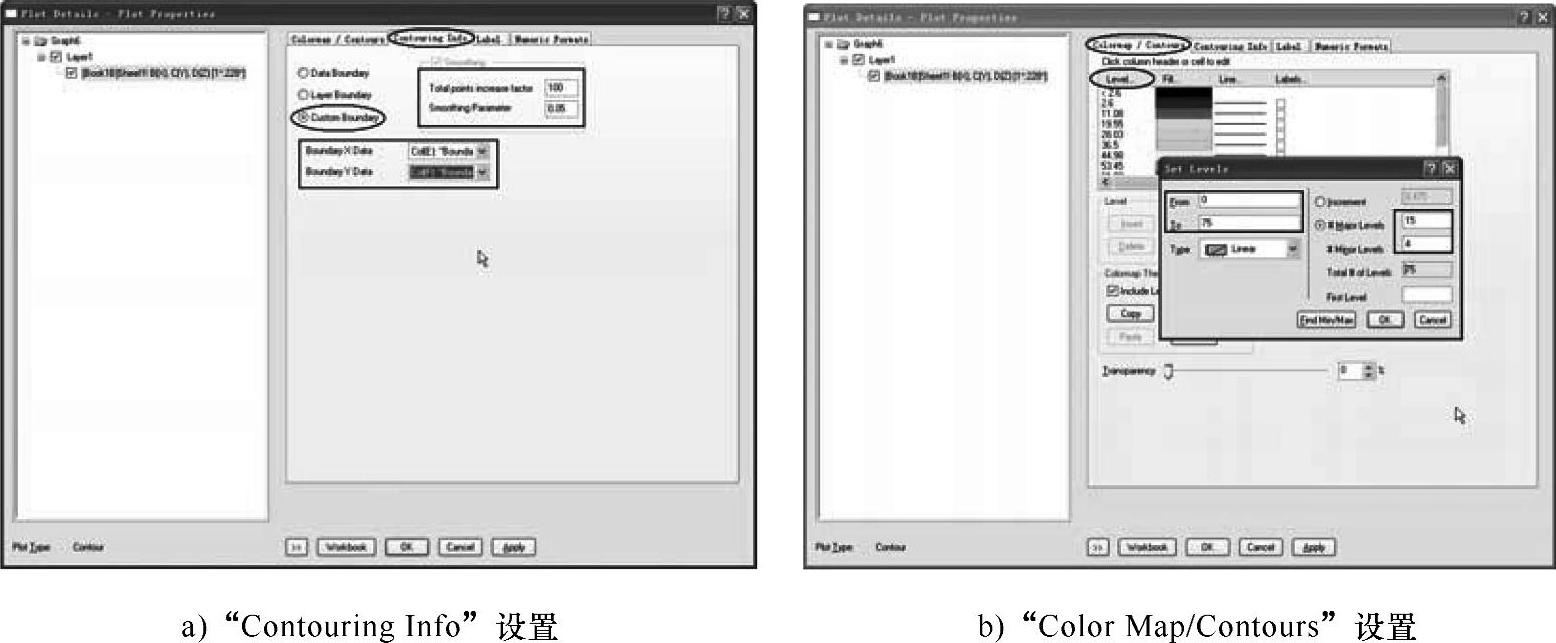

图4-59 【Plot Details】窗口中的设置

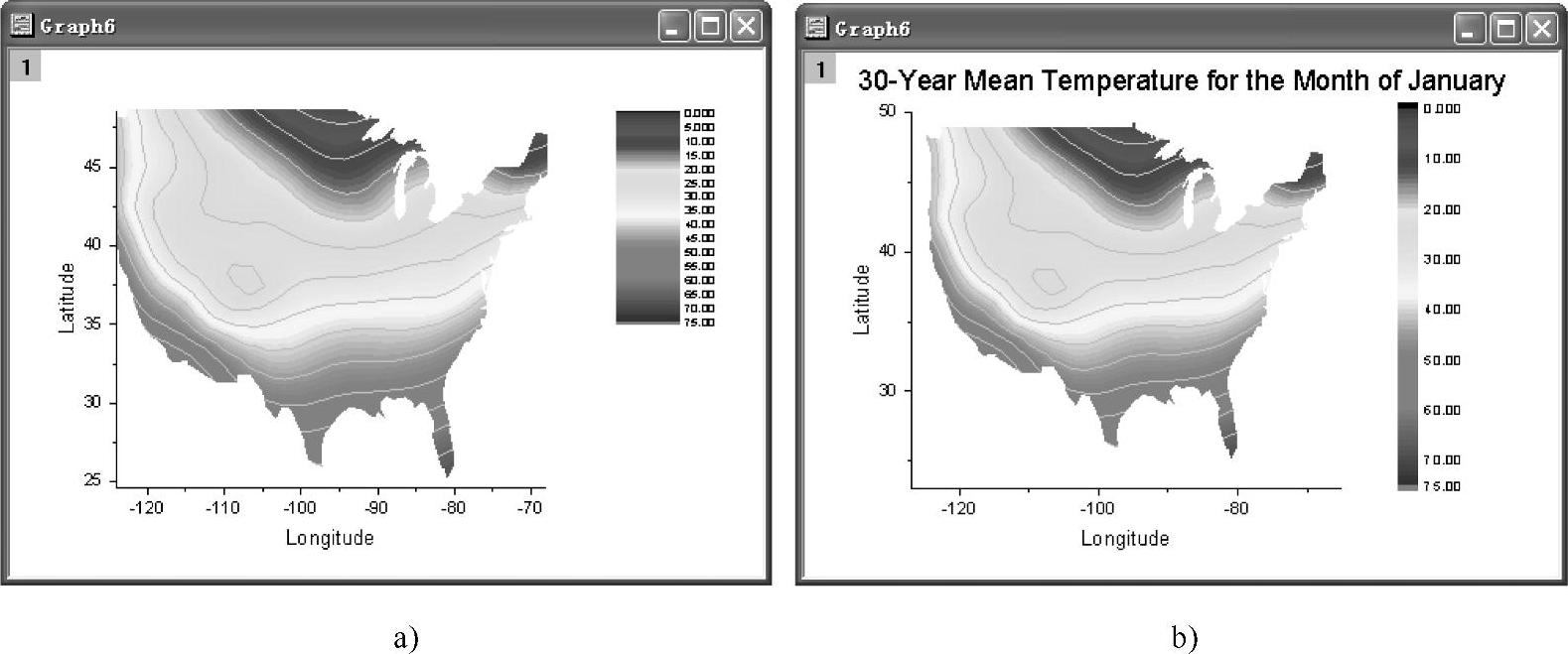

图4-60 一月份平均温度分布彩色等值线图
