Origin面积图有面积（Area）图、叠加面积（Stacked Area）图和填充面积（Fill Area）图3个绘图模板。选择菜单命令【Plot】→【Area】，在打开的二级菜单中选择绘图方式进行绘图；或单击二维绘图工具栏面积图中右下角的三角形按钮，在打开的二级菜单中选择绘图方式进行绘图。面积图的二级菜单如图4-53所示。

图4-53 面积图的二级菜单

面积图对工作表数据的要求是：至少要有1个Y列（或是1个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。当仅有1个Y列数据时，Y值构成的曲线与X轴之间被自动填充。叠加面积图对工作表数据的要求是：要有两个以上Y列（或是两个以上Y列其中的一部分）数据。填充面积图对工作表数据的要求是：要有两个Y列（或是两个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。(www.daowen.com)

面积图显示Y列数据下的面积。叠加面积图显示多个Y列数据依照先后顺序的堆叠填充，该图对于显示多个Y列数据的叠加效果十分有用。填充面积图显示两个Y列数据区域被填充，该图对于两Y列最大值与最小值数据区间十分有用。本例采用“Origin 9.1\Samples\2D and Contour Graphs.opj”项目文件中的数据。打开“2D and Contour Graphs.opj”项目文件，双击“Fill Area with Transparency”图，该图有“Book21”和“Book22”两个工作表数据。选择其中“Book21”工作表数据，采用叠加面积图模板和填充面积图绘图模板进行绘图，如图4-54a和图4-54b所示。

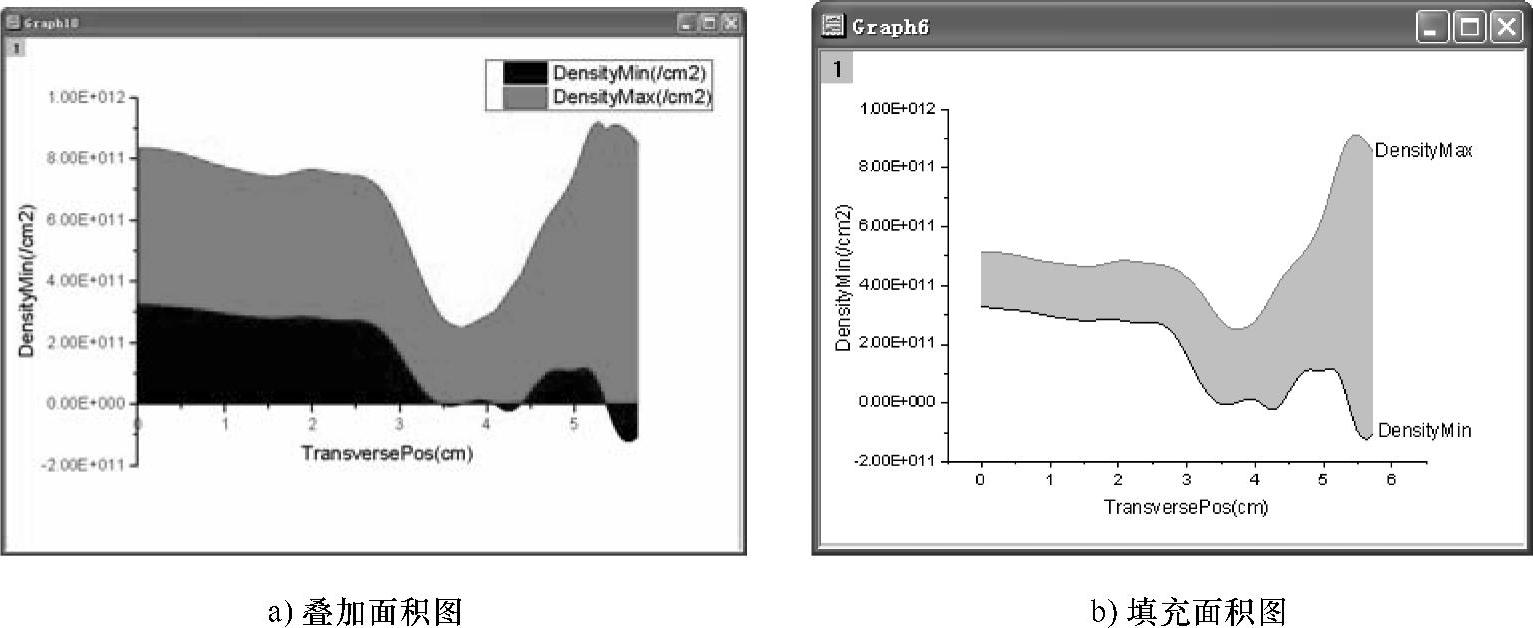

图4-54 叠加面积图和填充面积图
