Origin多层曲线图有双Y轴（Double Y Axis）图、3Y轴（Y-YY和Y-Y-Y）图、4Y轴（Y-YYY和YY-YY）图、多Y轴（Multiple Y Axes）图、Y轴错距叠曲线（Stack Lines by Y Offsets）图、二维瀑布（Waterfall）图、Y轴颜色映射瀑布（Waterfall Y：Color Map）图、Z轴颜色映射瀑布（Waterfall Z：Color Map）图、上下对开（Vertical 2 Panel）图、左右对开（Horizontal 2 Panel）图、四屏（4 Panel）图、九屏（9 Panel）图、叠层（stack）图和多屏标签（Multiple Panels by Label）图16个绘图模板。为了方便起见，有关Origin图层的概念将在第6章介绍，这里仅介绍有关多层曲线绘图模板。选择菜单命令【Plot】→【Multi-Curve】，在打开的二级菜单中选择绘图方式进行绘图；或单击二维绘图工具栏多层曲线图右下方的三角形按钮，在打开的二级菜单中选择绘图方式进行绘图。多层曲线图的二级菜单如图4-41所示。

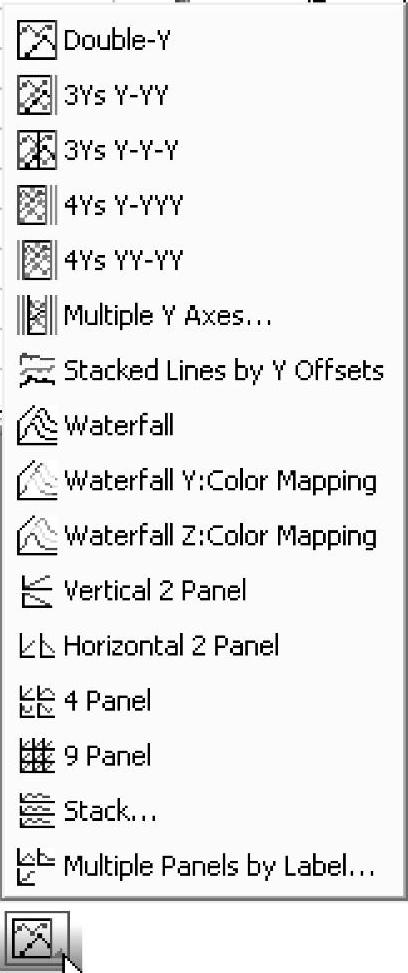

图4-41 多层曲线图的二级菜单

各种多层曲线图对数据要求虽然各不一样，但至少应有2个Y列的数据。如果工作表中有X轴数据，则绘图采用该X轴数据；如果工作表中没有X轴数据，则采用软件默认的X轴值。

1.双Y轴图形模板

双Y轴图形模板主要适用于试验数据中自变量数据相同但有两个因变量的情况。本例中采用“Origin9.1\Sam-ples\Graphing\Template.dat”的数据。试验中，每隔一定时间间隔测量一次电压和压力数据，此时自变量时间相同，因变量数据为电压值和压力值。采用双Y轴图形模板，能

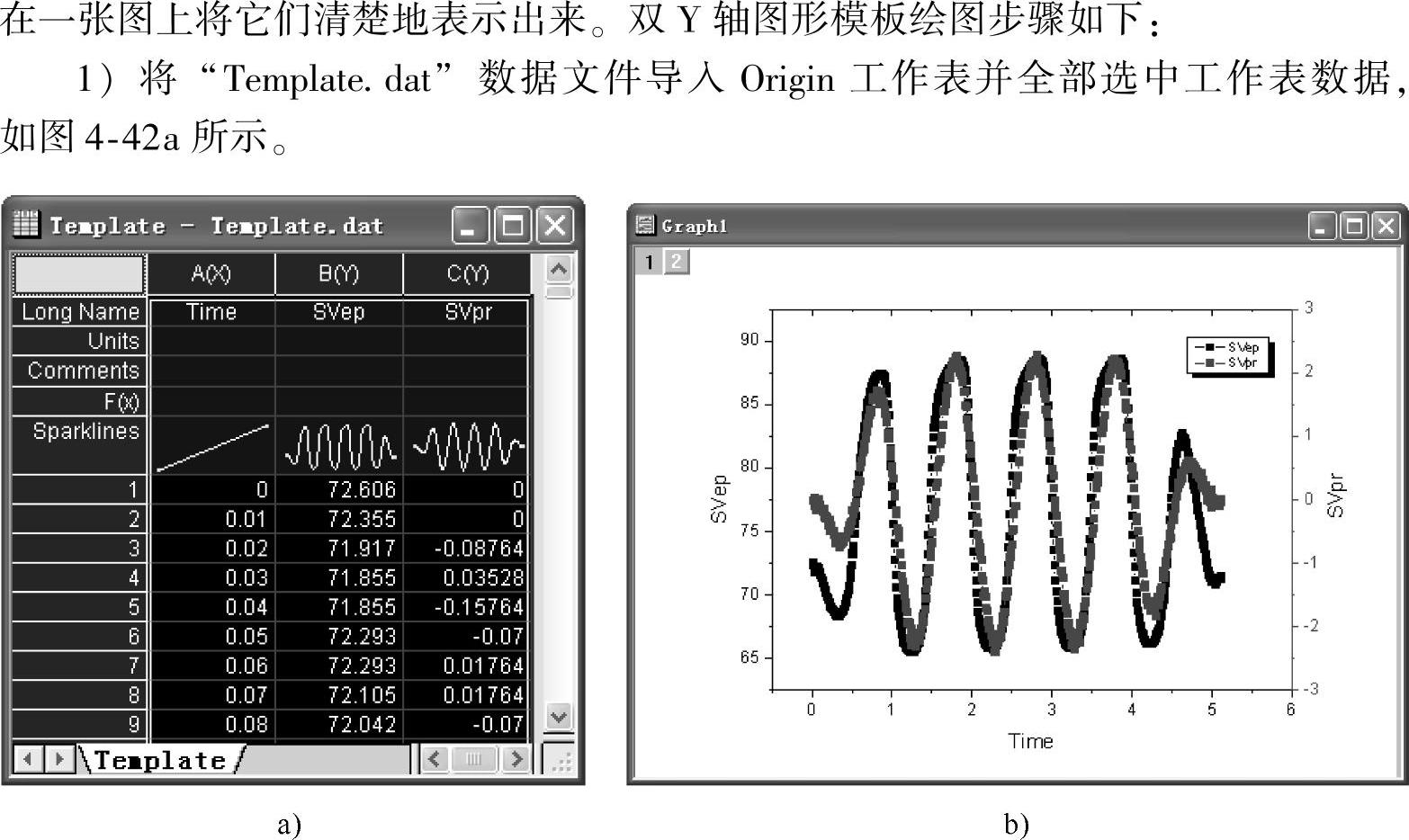

图4-42 用双Y轴图形模板绘出的电压值和压力与时间曲线图

2）选择菜单命令【Plot】→【Multi-Curve】→【Double Y Axis】，用双Y轴图形模板绘出的电压值和压力与时间的曲线图如图4-42b所示。

2.3Ys轴（Y-YY和Y-Y-Y）图

3Ys轴图形模板主要适用于试验数据中自变量数据相同但有3个因变量的情况。Y-YY模板与Y-Y-Y模板的区别是Y-YY模板的3个Y轴的位置不一样，这里仅采用Y-YY模板进行绘图。本例中采用“Origin 9.1\Samples\2D and Contour Graphs.opj”项目文件中数据。打开“2D and Contour Graphs.opj”项目文件，双击3Ys Y-YY图，如图4-43所示。该图的绘图步骤如下：

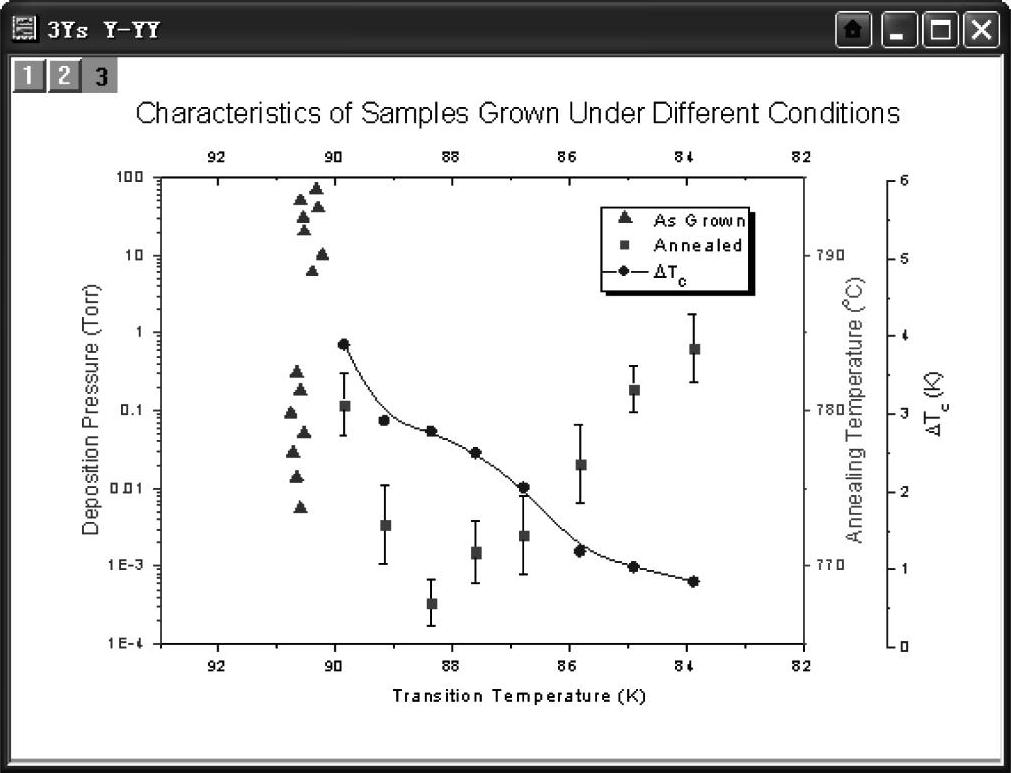

图4-43 3Ys Y-YY图例

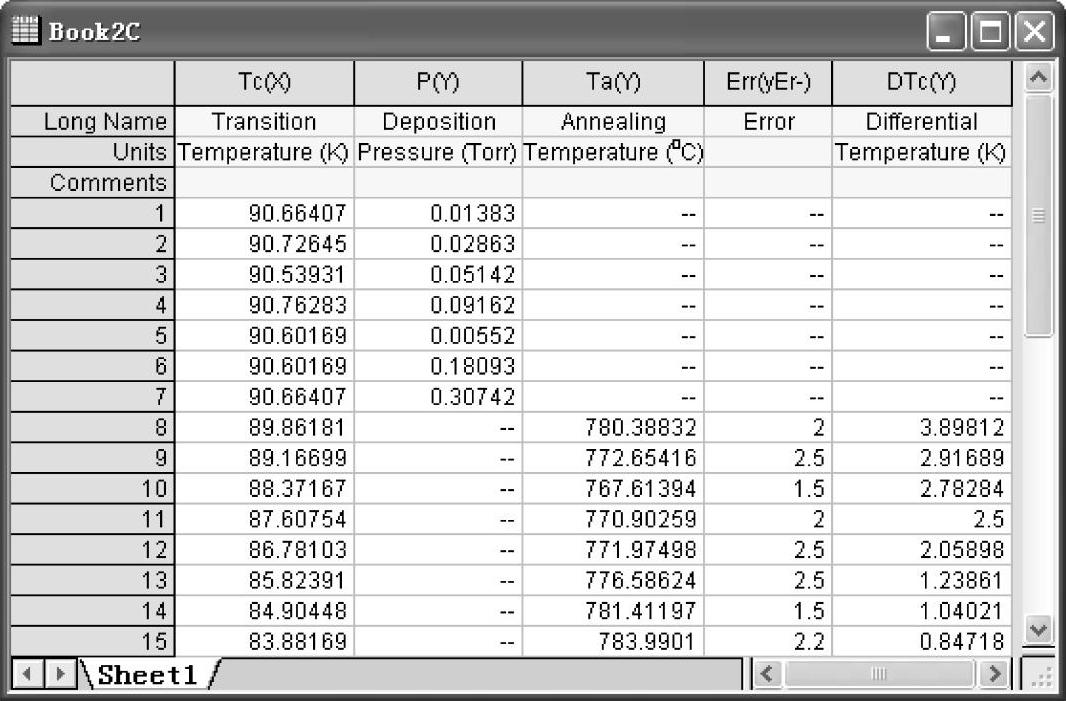

图4-44 3Ys Y-YY的工作表

（1）在该项目文件中选择3Ys Y-YY的工作表，如图4-44所示。该工作表中共有一个Tc（X）列，P（Y）、Ta（Y）和DTc（Y）三个列和一个Err（yEr-）误差列。数据中的3个Y值在共同的X取值范围内，因此可以考虑选择3Ys Y-YY模板进行绘图。

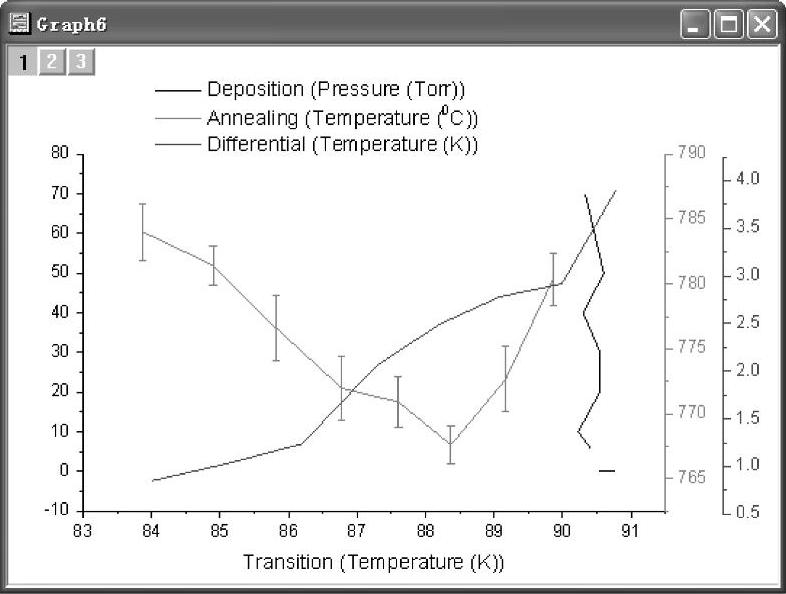

图4-45 【3Ys Y-YY】模板绘图

（2）全部选中该工作表，选择菜单命令【Plot】→【Multi-Curve】→【3Ys Y-YY】模板绘图，如图4-45所示。

（3）将X坐标取值范围设置为93～83。在图层1中将Y坐标取值范围设置为1E-4～100，并将坐标轴改为Log10对数坐标；将数据改为散点图，并选择绿色向上三角形。

（4）采用类似方法对图层2和图层3进行调整和修改。加上图例和标题，即可得到图4-43所示3Ys Y-YY图。

3.Y轴错距叠曲线模板

Y轴错距叠曲线模板特别适合绘制对比曲线峰的图形，如XRD曲线。它将多条曲线叠在一个图层上，为了表示清楚，在Y轴有一个相对的错距。Y轴错距叠曲线图对工作表数据的要求是：至少要有两个Y列（或是两个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。本例采用Or-igin网站（http：//www.originlab.com/ftp/graph_gallery/gid159.zip）上的Powder X-ray Diffractograms数据。用该数据绘图是为对比不同人测得的XRD曲线。打开“gid159.opj”工程文件，该工程文件中的工作表如图4-46所示。该图的绘图步骤如下：

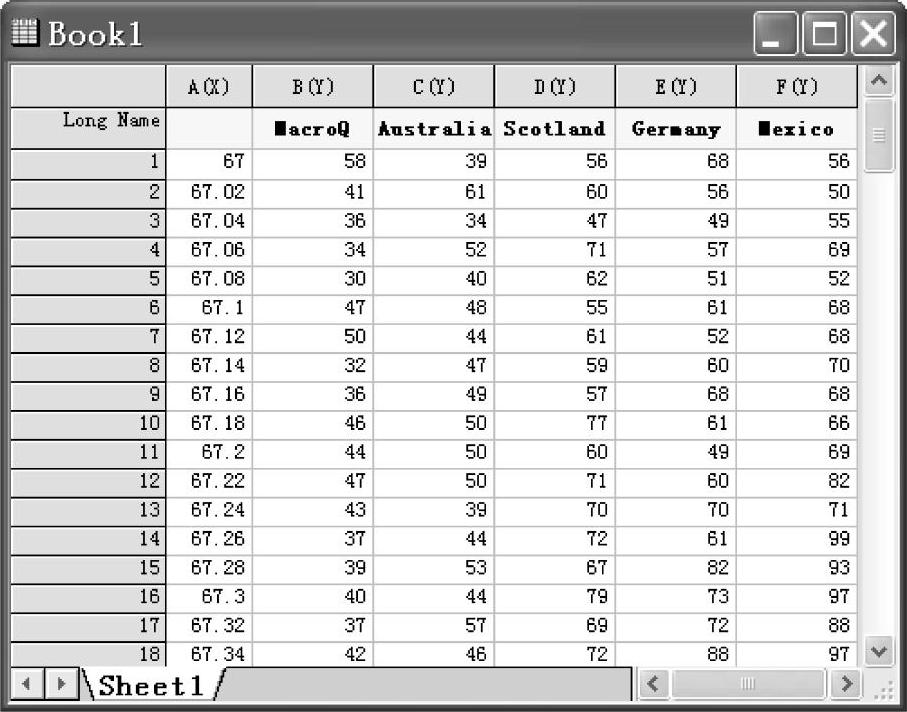

图4-46 工作表数据

（1）全部选中该工作表，选择菜单命令【Plot】→【Multi-Curve】→【Stack Lines by Y Off-sets】绘图，如图4-47a所示。

（2）将X坐标取值范围设置为67～69。将Y坐标取值范围设置为-500～12000，隐藏Y轴的显示。(www.daowen.com)

（3）双击图4-47a所示图形，打开【Plot Details-Plot Proper-ties】对话框，在该对话框中的“Offset”选项卡中，根据需要重新设置5条曲线在图中Y轴的错距，如图4-48所示。加上图例和标题，即可得到图4-47b所示调整后的图形。

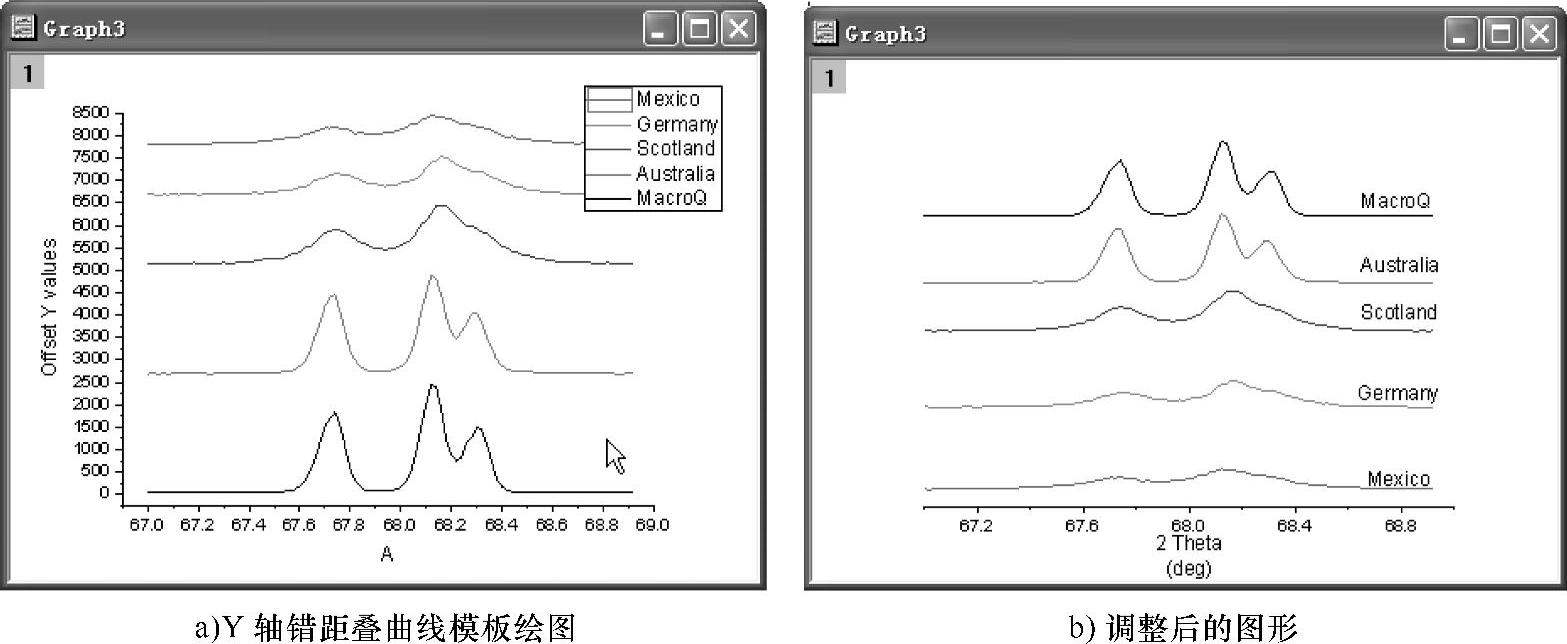

图4-47 Y轴错距叠曲线图

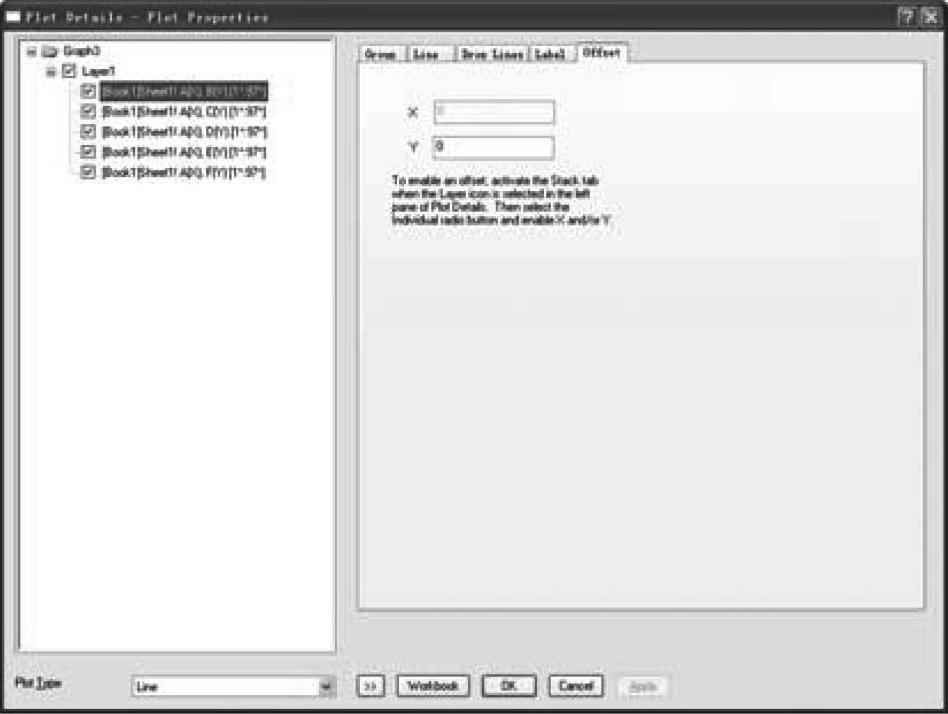

图4-48 【Plot Details-Plot Properties】“Offset”标签设置

4.二维瀑布图模板

二维瀑布图模板特别适合绘制多条曲线图形，如对比大量曲线。它将多条曲线叠在一个图层中，并对其进行适当偏移，以便观测其趋势。二维瀑布图对工作表数据的要求是：至少要有两个Y列（或是两个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。本例采用“Origin9.1\Samples\Graphing\Waterfall.dat”的数据。绘图步骤如下：

（1）导入“Waterfall.dat”数据文件，其工作表如图4-49a所示。

（2）选中该工作表，选择菜单命令【Plot】→【Multi-Curve】→【Waterfall】，采用二维瀑布图模板绘图，如图4-49b所示。

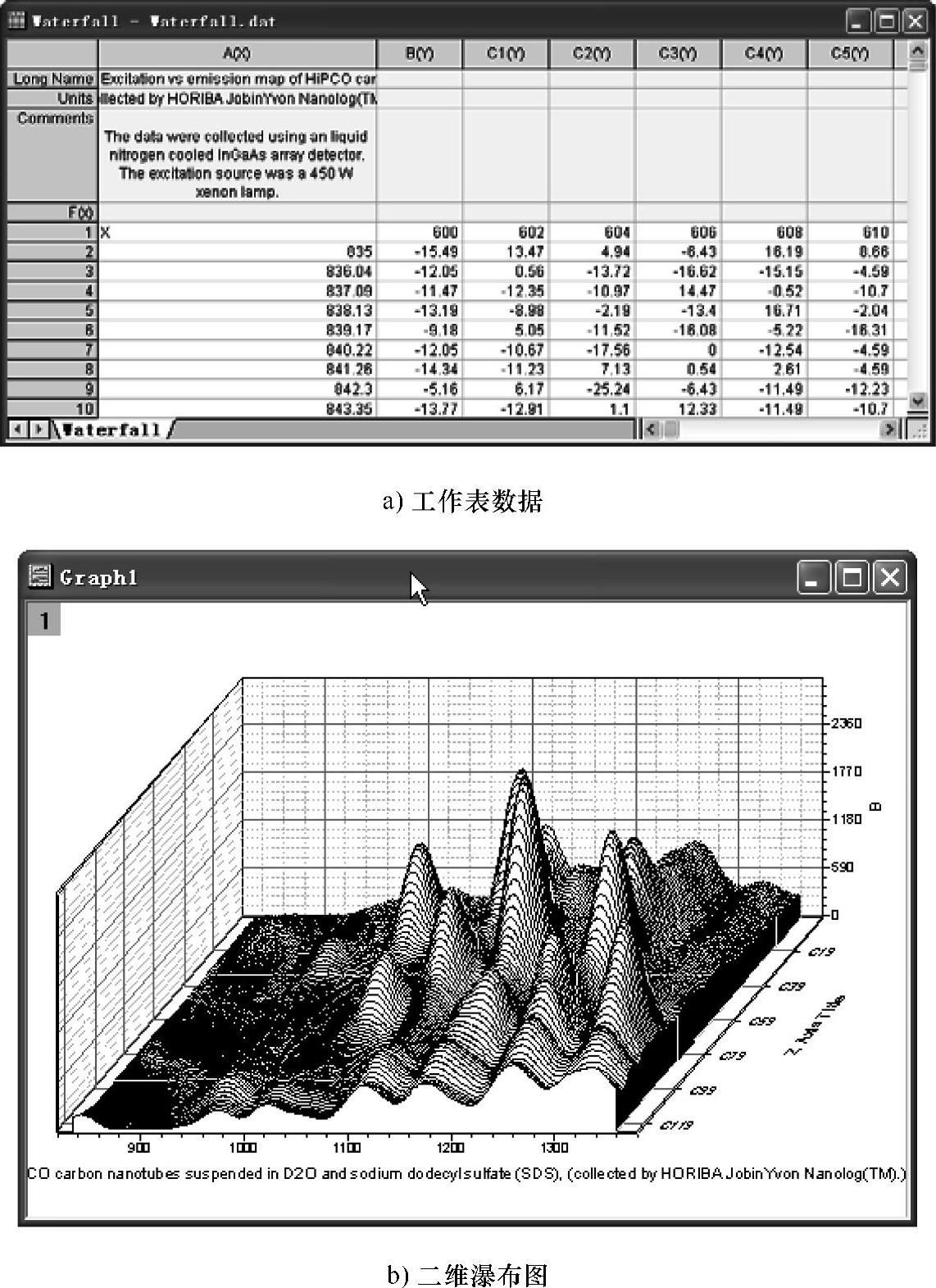

图4-49 二维瀑布图模板绘图

对照该工作表和绘出的二维瀑布图可以发现，工作表中的A（X）列为图形的X坐标，B（Y）列为图形的Y坐标，而C1（Y）、C2（Y）、C3（Y）...数据为图形的Z坐标。瀑布图是在相似条件下，对多个数据集之间进行比较的理想工具。这种图有类似三维图的效果，能够显示Z向的变化，每一组数据都是在X和Y方向上作出特定的偏移后绘图，因此特别有助于数据间的对比分析。请读者采用该数据并采用Y轴颜色映射瀑布图模板和Z轴颜色映射瀑布图模板绘图进行对比。

5.左右对开图、上下对开图模板

左右对开图模板主要适用于试验数据为两组不同自变量与因变量的数据，但又需要将它们绘在一张图中的情况。例如，在试验中，电压和压力值是在不同的时间分别独立测量的，这时采用左右对开图形模板绘图较为理想。

上下对开图模板和左右对开图模板对试验数据的要求及图形外观都是类似的，区别仅仅在于前者的图层是左右对开排列方式，后者的图层是上下对开排列方式。如果仍采用“Origin9.1\Samples\Graphing\Template.dat”的数据，则采用左右对开图、上下对开图模板绘出的图形分别如图4-50a和图4-50b所示。

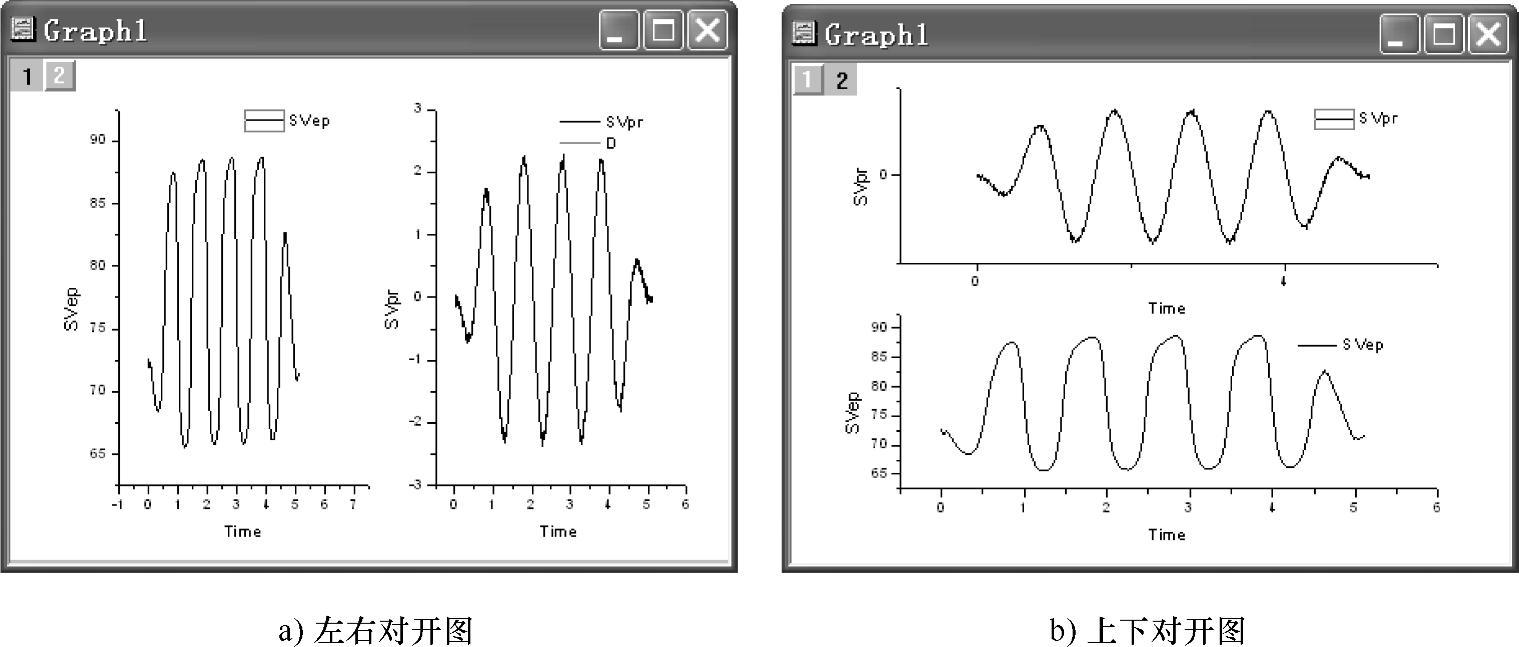

图4-50 左右对开图和上下对开图

6.四屏/九屏图形模板

四屏、九屏图模板可用于多变量的比较，它们分别最适用于4个Y值和9个Y值的数据的比较。四屏、九屏图对工作表数据的要求是：至少要有1个Y列（或是1个Y列其中的一部分）数据（最理想的分别是4个Y列和9个Y列）。如果没有设定与该列相关的X列，工作表会提供X的默认值。本例绘制的四屏、九屏图分别采用的是“Origin9.1\Samples\Graphing\Waterfall.dat”文件中的前4个Y列和前9个Y列数据，绘出的四屏、九屏图分别如图4-51a和图4-51b所示。

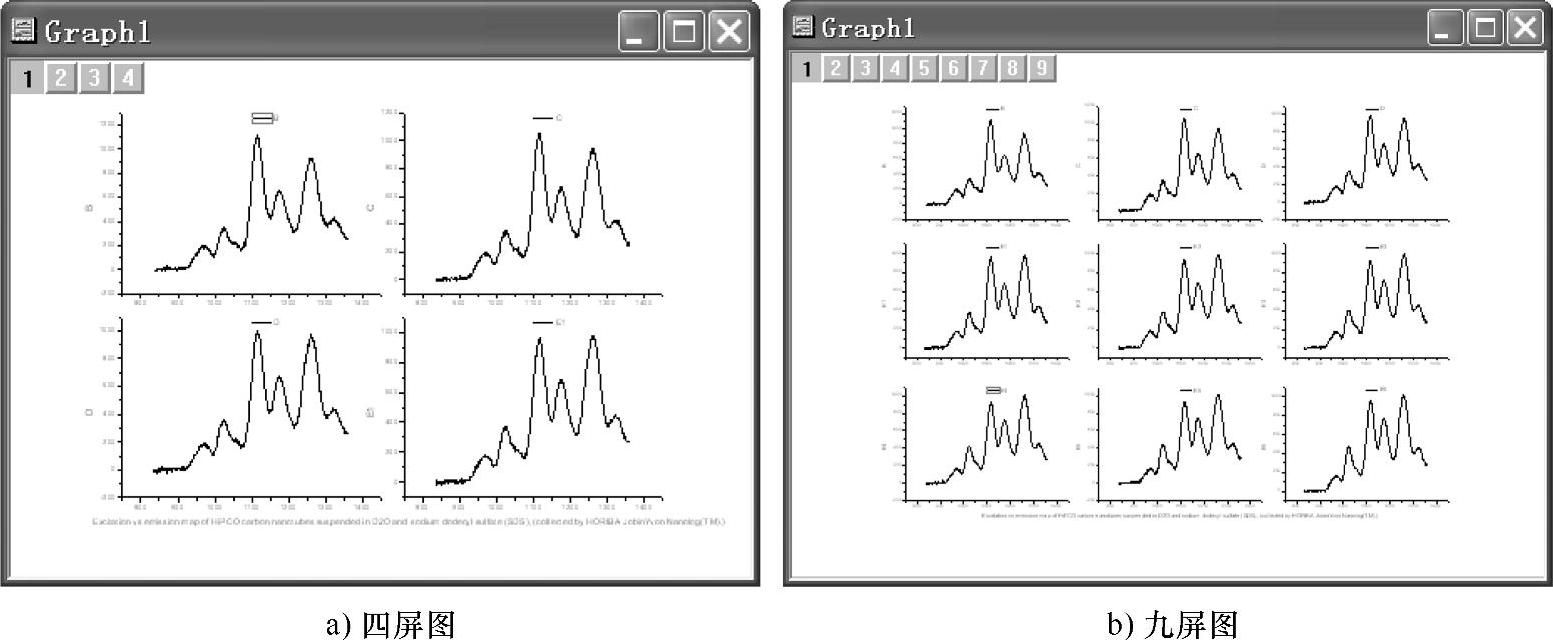

图4-51 四屏图和九屏图

7.叠层图形模板

叠层图形模板也可用于多变量的比较。它对工作表数据的要求是：至少要有2个Y列（或是2个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。本例绘制的叠层图形仍采用“Origin9.1\Samples\Graphing\Waterfall.dat”文件中的前3个Y列数据。若采用默认参数，则绘出的叠层图形如图4-52所示。

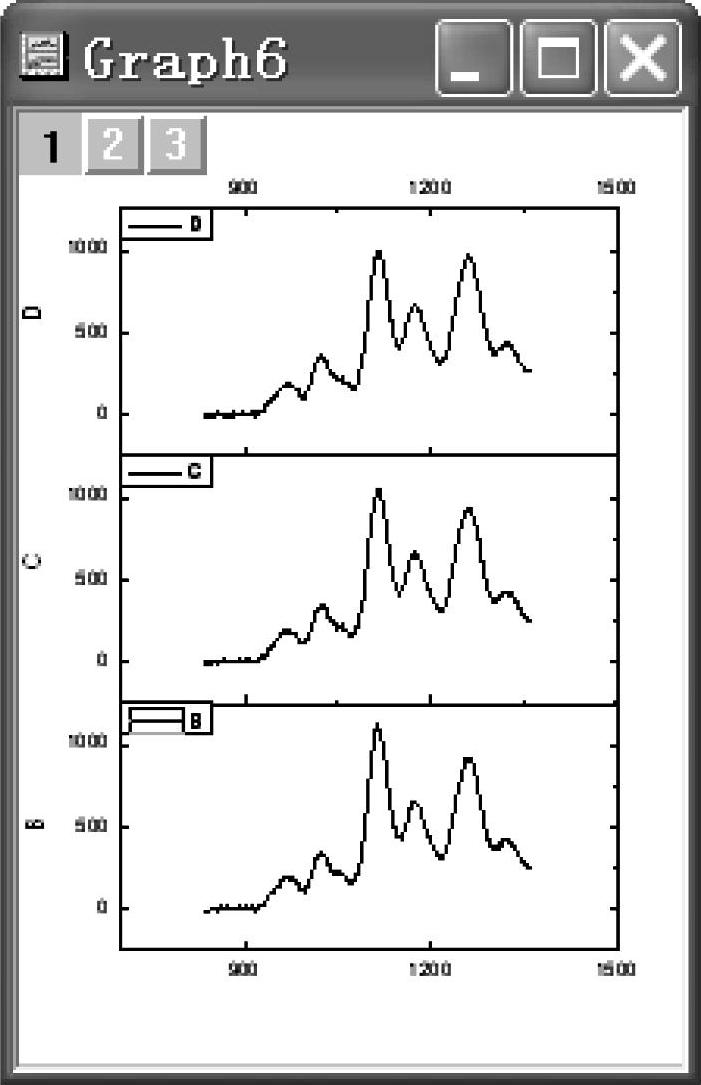

图4-52 叠层图形
