Origin棒状/柱状/饼图有柱状（Column）图、柱状标签（Column+Label）图、归类柱状索引（Grouped Column-Indexed）图、棒状（Bar）图、堆叠柱状图（Stack Column）、堆叠棒状（Stack Bar）图、100%堆叠柱状图（Stack Column）、100%堆叠棒状（Stack Bar）图、浮动柱状（Float-ing Column）图、浮动棒状（Floating Bar）图、3D彩色饼（3D Color Pie Chart）图和2D黑白饼（2D B&W Pie Chart）图12种绘图模板。选择菜单命令【Plot】→【Column/Bar/Pie】，在打开的二级菜单中选择绘图方式进行绘图；或单击二维绘图工具栏棒状/柱状/饼图右下角的三角形按钮，在打开的二级菜单中选择绘图方式进行绘图。棒状/柱状图的二级菜单如图4-29所示。

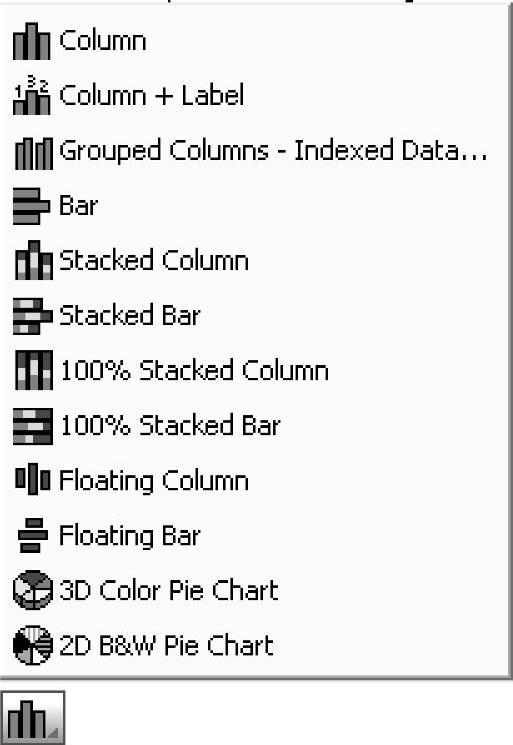

图4-29 棒状/柱状图的二级菜单

柱状图和棒状图对工作表数据的要求是：至少要有1个Y列（或是1个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。在柱状图中，Y值是以柱体的长度来表示的，此时的纵轴为Y；而在棒状图中，Y值是以水平棒的长度来表示的，此时的纵轴为X。

堆叠柱状图和堆叠棒状图对工作表数据的要求是：至少要有两个Y列（或是两个Y列其中的一部分）数据。如果没有设定与该列相关的X列，工作表会提供X的默认值。在堆叠柱状图中，对应于每一个X值的Y值以棒的高度表示，棒的宽度固定；棒之间产生堆叠，后一个棒的起始端是前一个棒的终端。在堆叠棒状图中，Y值以棒的长度表示，X值为纵轴，棒的宽度固定；棒之间产生堆叠，后一个棒的起始端是前一个棒的终端。堆叠柱状（Stack Column）图与100%堆叠棒状（Stack Bar）图的差别是100%堆叠棒状（Stack Bar）图以百分数为基准。同理，堆叠棒状（Stack Bar）图与100%堆叠柱状（Stack Column）图的差别也是100%堆叠棒状（Stack Bar）图以百分数为基准。

浮动柱状图和浮动棒状图对工作表数据的要求是：至少要有两个Y列（或是两个Y列其中的一部分）数据。浮动柱状图以柱的各点来显示Y值，柱的首末端分别对应同一个X值的两个相邻Y列的值。如果没有设定与该列相关的X列，工作表会提供X的默认值。浮动棒状图以棒上的各端点来显示Y值，棒的首末端分别对应同一个X值的两个相邻Y列的值。

饼图对工作表数据的要求是：一个Y列的数据。下面以部分棒状/柱状/饼图为例，进行绘图说明。

（1）带误差棒的柱状图和棒状图。带误差棒的柱状图和棒状图采用“Origin9.1\Samples\2D and Contour Graphs.opj”项目文件中数据。其绘图步骤如下：

1）打开“2D and Contour Graphs.opj”项目文件，双击“Bar Plot with Errors”图标，打开“Bar Plot with Errors”图形。

2）在Book2N工作表中设置C（Y）为误差列，选中工作表中A（X）、B（Y）和C（yEr-）列，如图4-30所示。

3）选择菜单命令【Plot】→【Column/Bar/Pie】，作带误差棒的柱状图，如图4-31a所示。

4）在图形窗口为当前窗口时，选择菜单命令【Graph】→【Ex-change X-Y Axes】，作带误差棒的棒状图，如图4-31b所示。

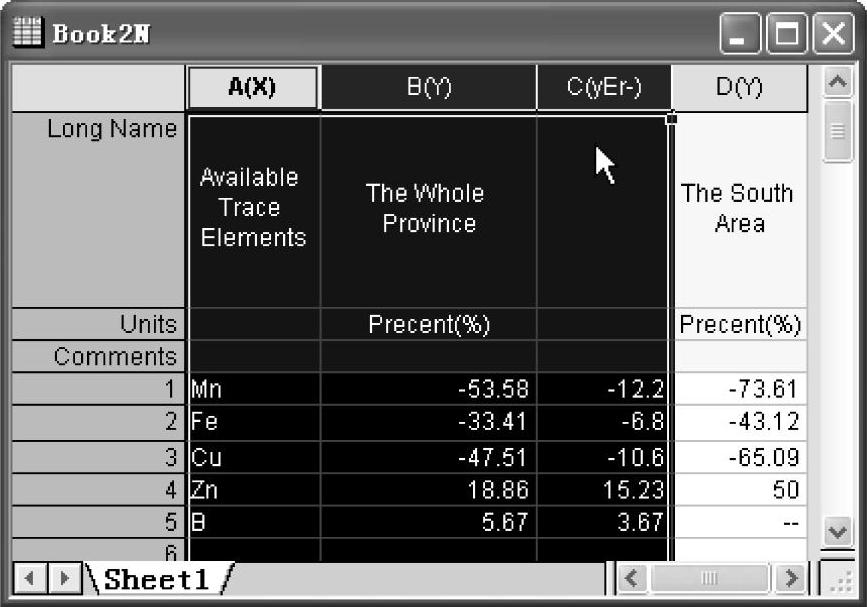

图4-30 Book2N工作表中设置

5）单独选中工作表中D（Y）列数据，在图形窗口为当前窗口时，选择菜单命令【Graph】→【Add Plot to Layer】→【Scatter】，将工作表中D（Y）列以散点图的形式添加到图形中，如图4-32所示。

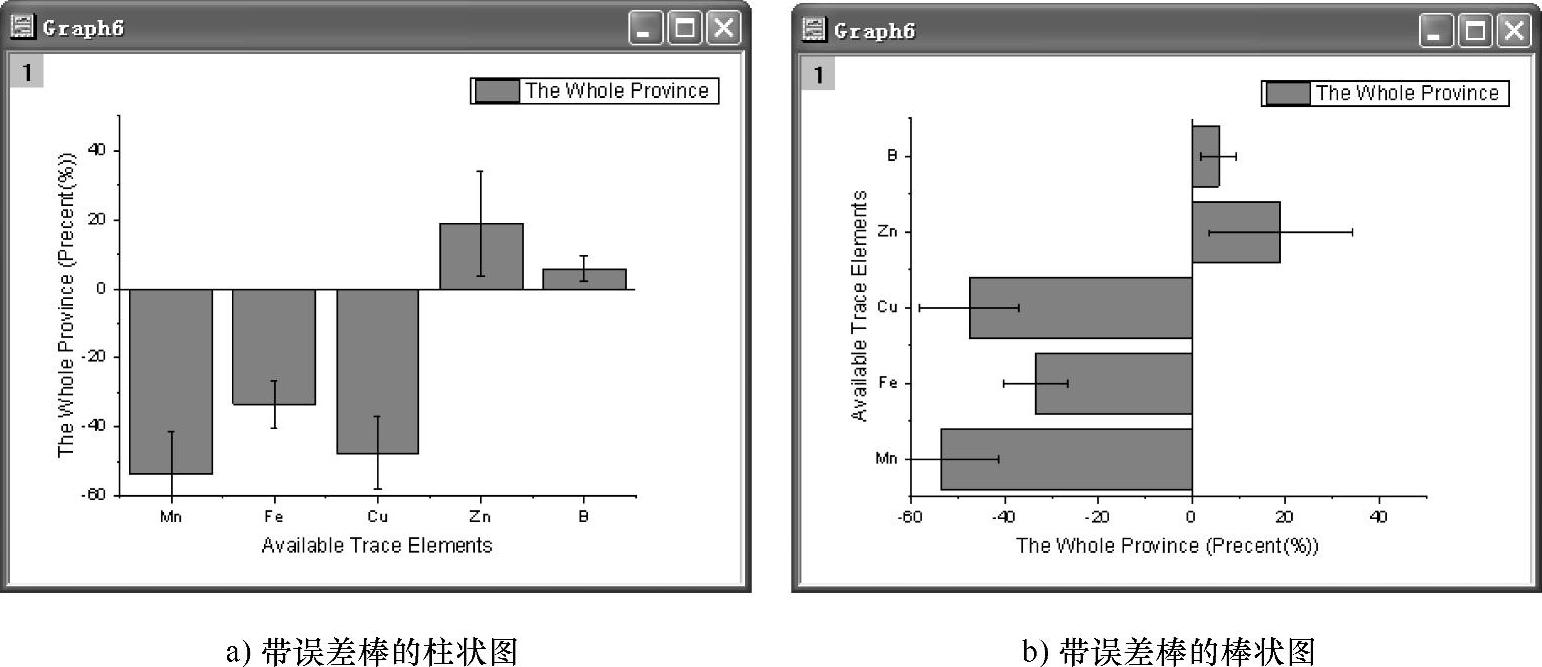

图4-31 带误差棒的柱状图和带误差棒的棒状图

6）双击棒状图，打开【Plot Details-Plot Properties】对话框，在“Pattern”选项卡中按图4-33a所示设置；在左面板中的散点图数据选中的情况下，在“Sym-bol”选项卡中按图4-33b所示设置。

7）在图形窗口为当前窗口时，在按下“Ctrl”按钮的同时，选中棒状图中最上端第一个棒对象，并在“Pattern”选项卡中按图4-34所示进行设置。

8）对坐标轴、标题进行调整，得到图4-35所示的棒状图。

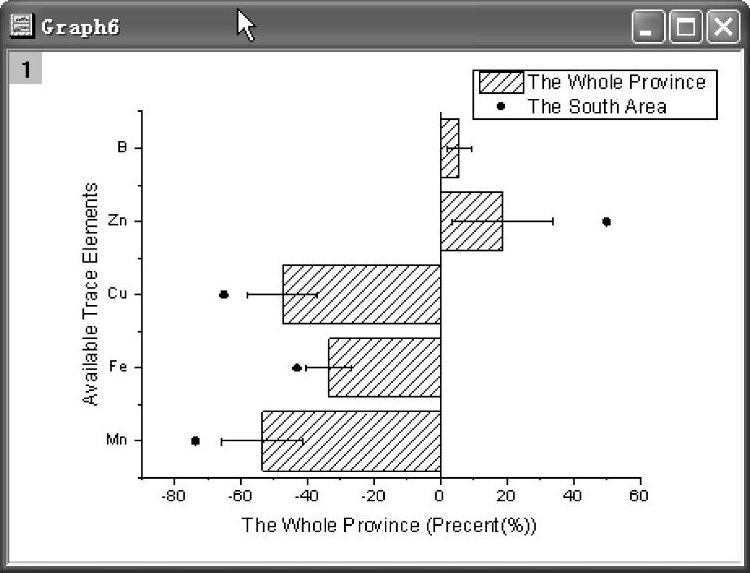

图4-32 添加D（Y）列散点图的图形

(www.daowen.com)

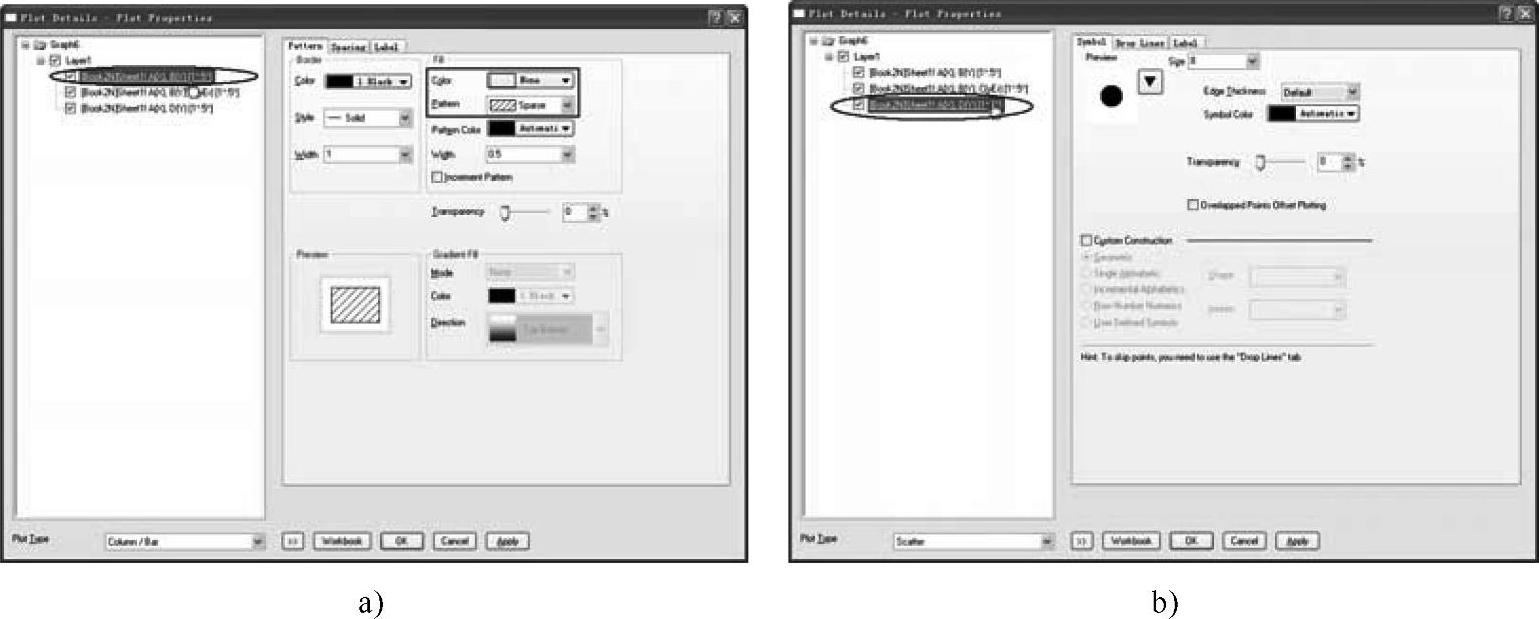

图4-33 【Plot Details-Plot Properties】对话框的设置

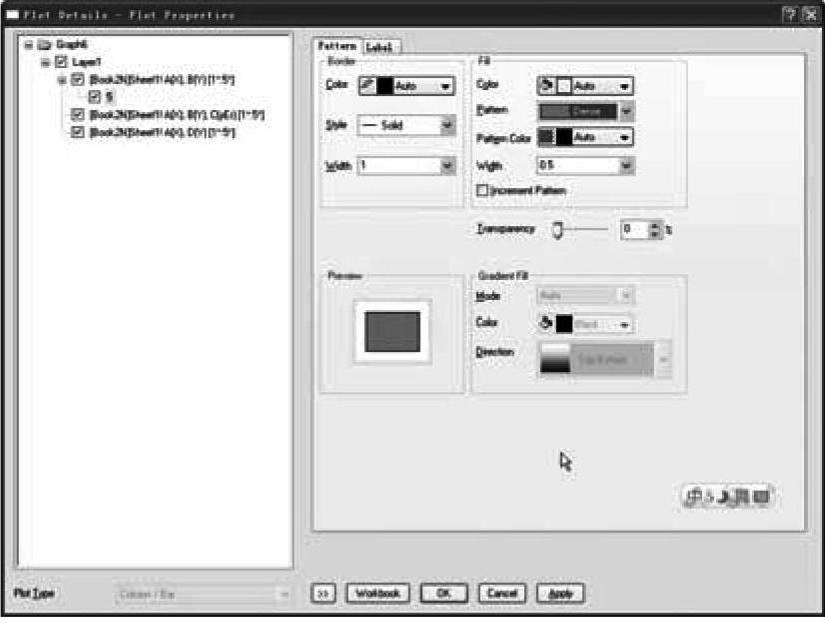

图4-34 对棒状冈中第一个棒对象设置

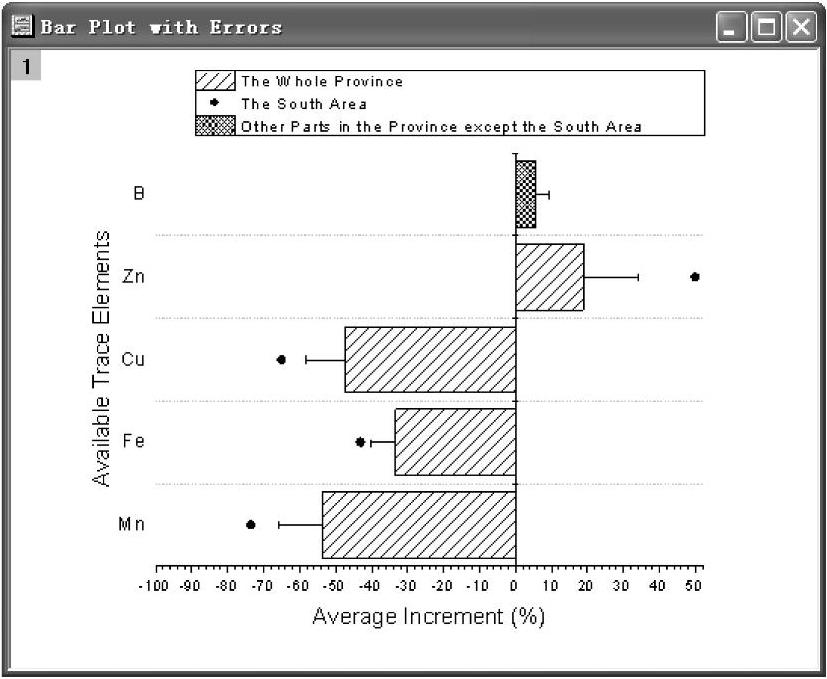

图4-35 调整后的棒状图

（2）2D黑白/3D彩色饼图。饼图对工作表数据的要求是：只能选择一列Y值（X列不可以选）。本例2D黑白饼图/3D彩色饼图绘图数据采用“Origin9.1\Samples\Graphing\Cus-tomizing Graphs.opj”项目文件。

1）用项目浏览器选择Edit“Single Data Point”目录下的“SouthernCaliB”工作表，如图4-36所示。

2）选中工作表中B（Y）列，选择菜单命令【Plot】→【Column/Bar/Pie】→【2D B&W Pie Chart】作2D黑白饼图，如图4-37a所示。

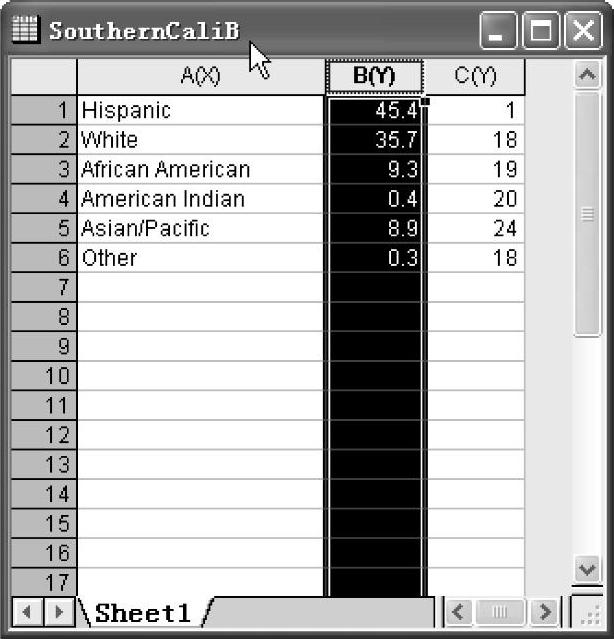

图4-36 “SouthernCaliB”工作表

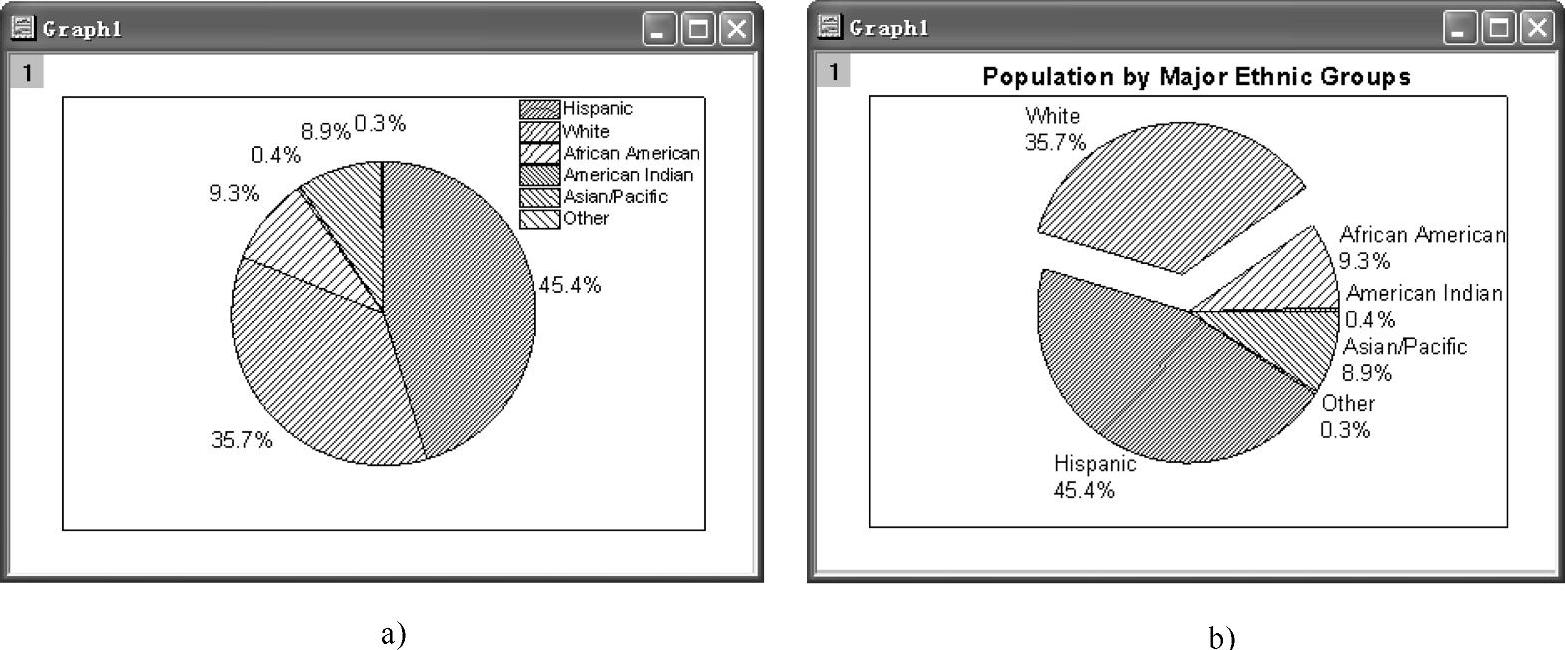

图4-37 黑白饼图

3）用右键单击2D黑白饼图，在弹出的快捷菜单中选择“Plot Details...”，弹出【Plot Details-Plot Properties】对话框，在该对话框中的“Pie Geometry”中和“Labels”选项卡中分别按图4-38a和图4-38b所示进行设置，然后单击“OK”按钮。

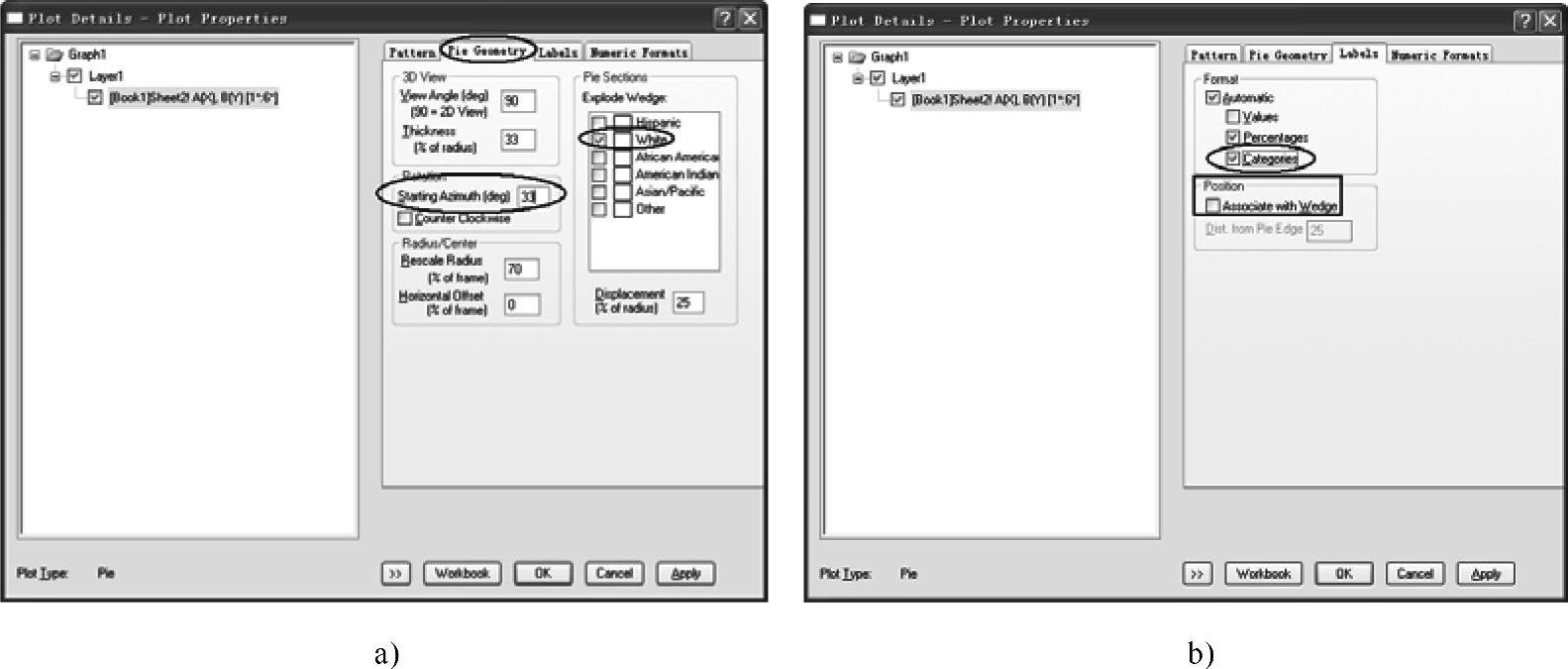

图4-38 【Plot Details-Plot Properties】对话框的设置

4）调整2D黑白饼图中的图注和增加标题。最终图形如图4-37b所示。该图形的特点是：在默认状态下，数值表示出各项所占百分数，如果数据不是百分数，则Origin将Y列值求和，算出每一个值所占的百分比，再根据这些百分比绘图。

5）此外，也可选择在2D黑白饼图中显示工作表数据。方法为双击图4-37b所示图形，打开【Plot Details-Plot Properties】对话框，在该对话框中的“Labels”选项卡中去掉“Percentages”选项，选中“Values”选项，如图4-39所示。

图4-39 【Plot Details-Plot Properties】对话框重新设置

6）Origin也可绘制3D彩色饼图。选中图4-36所示工作表中的B（Y）列，选择菜单命令【Plot】→【Column/Bar/Pie】→【3D Color Pie Chart】作3D彩色饼图。通过对图形中饼图参数进行设置，其图形效果也可以不同。图4-40a和图4-40b所示分别为采用两种不同的设置方法的效果。

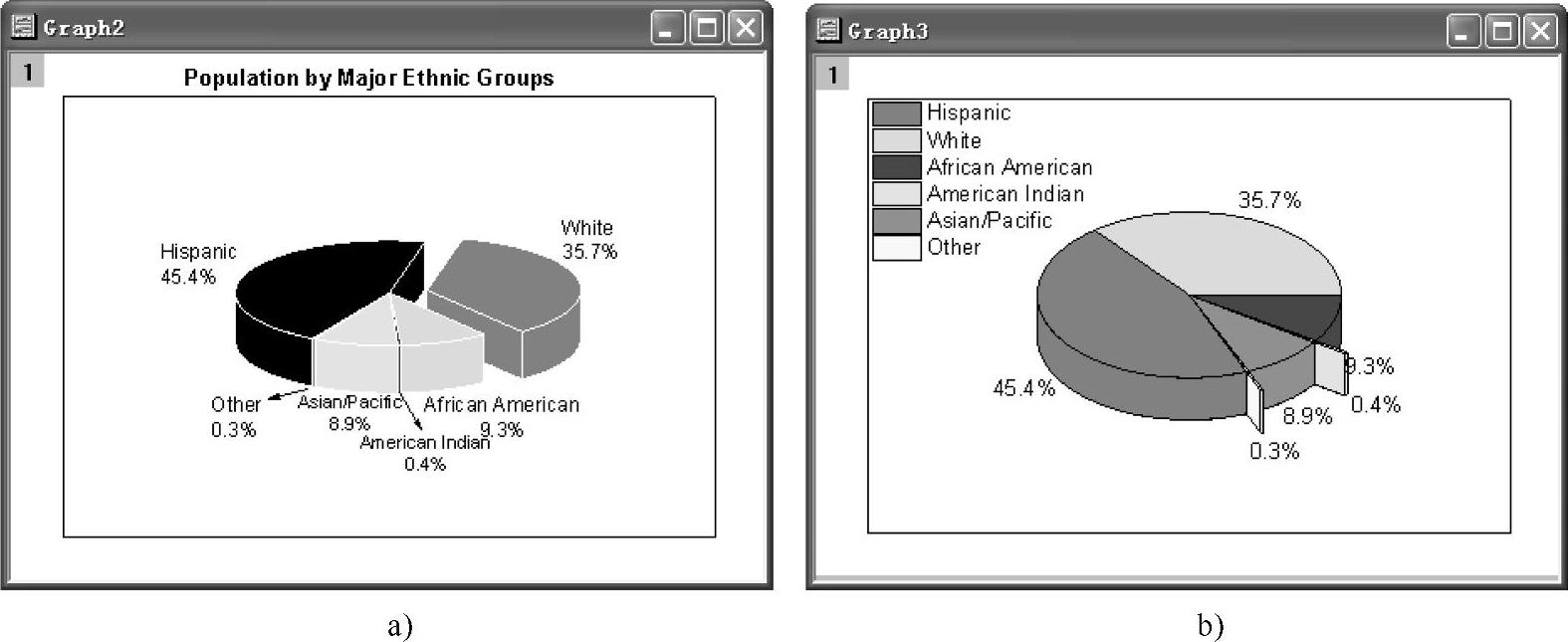

图4-40 3D彩色饼图
