Origin符号图有2D散点（Scatter）图、中心散点（Scatter Central）图、Y误差（Y Error）棒图、XY误差（X Y Error）棒图、垂线（Vertical Drop Line）图、气泡（Bubble）图、彩色映射（Color Map）图和彩色气泡（Bubble and Color Mapped）图8种绘图模板。选择菜单命令【Plot】→【Symbol】，在打开的二级菜单中选择绘图方式进行绘图；或单击二维绘图工具栏符号图中右下角的三角形按钮，在打开的二级菜单中选择绘图方式进行绘图。符号图的二级菜单如图4-19所示。

在符号图的8种绘图模板中，2D散点图、中心散点图和垂线图对绘图的数据要求与线图一样，要求绘图工作表数据中至少要有一个Y列（或是其中的一部分）的值。如果没有设定与该列相关的X列，工作表会提供X的默认值。这两种图采用“Outlier.dat”数据文件，绘出的图形分别如图4-20a、图4-20b和图4-20c所示。其中，中心散点图的坐标轴原点为图形的中心点。垂线图可用来体现数据线中不同数据点的大小差异，数据点以符号显示，并与X轴垂线相连，其垂线可以通过选择开关不显示。

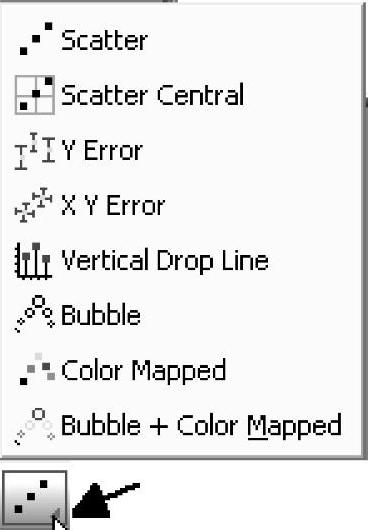

图4-19 符号图的二级菜单

在符号图的8种绘图模板中，Y误差棒图对绘图的数据要求为绘图工作表数据中至少要有两个Y列（或是两个Y列其中的一部分）的值，其中左边第1个Y列为Y值，而第2个Y列为Y误差棒值。如果没有设定与该列相关的X列，工作表会提供X的默认值。Y列误差棒图如图4-20d所示。

XY误差棒图对绘图的数据要求是：绘图工作表数据中至少要有3个Y列（或是3个Y列其中的一部分）的值。其中，左边第1个Y列为Y值，中间的Y列为X误差棒，而第3个Y列为Y误差棒值。如果没有设定与该列相关的X列，工作表会提供X的默认值。绘图数据采用的是“Origin9.1\Samples\Graphing\Group.dat”数据文件绘出的图形。XY误差棒图如图4-20e所示。

在符号图的8种绘图模板中还有3种图，即气泡图、彩色映射图和气泡彩色映射图。其中，气泡图和彩色映射图可以说是三维的XY散点图。气泡图将XY散点图的点改变为直径不同或颜色不同的圆球气泡，用圆球气泡的大小或颜色代表第3个变量值和第4个变量值。气泡图和彩色映射图绘图对工作表要求是至少要有两列（或是其中的一部分）Y值。如果没有设定相关的X列，工作表会提供X的默认值。而气泡彩色映射图则可以说是用二维的XY散点图表示四维数据的散点图，它要求工作表中至少要有3列（或是其中的一部分）Y值，每一行的3个Y值决定数据点的状态，最左边的Y值提供数据点的值，第2列Y值提供数据点符号的大

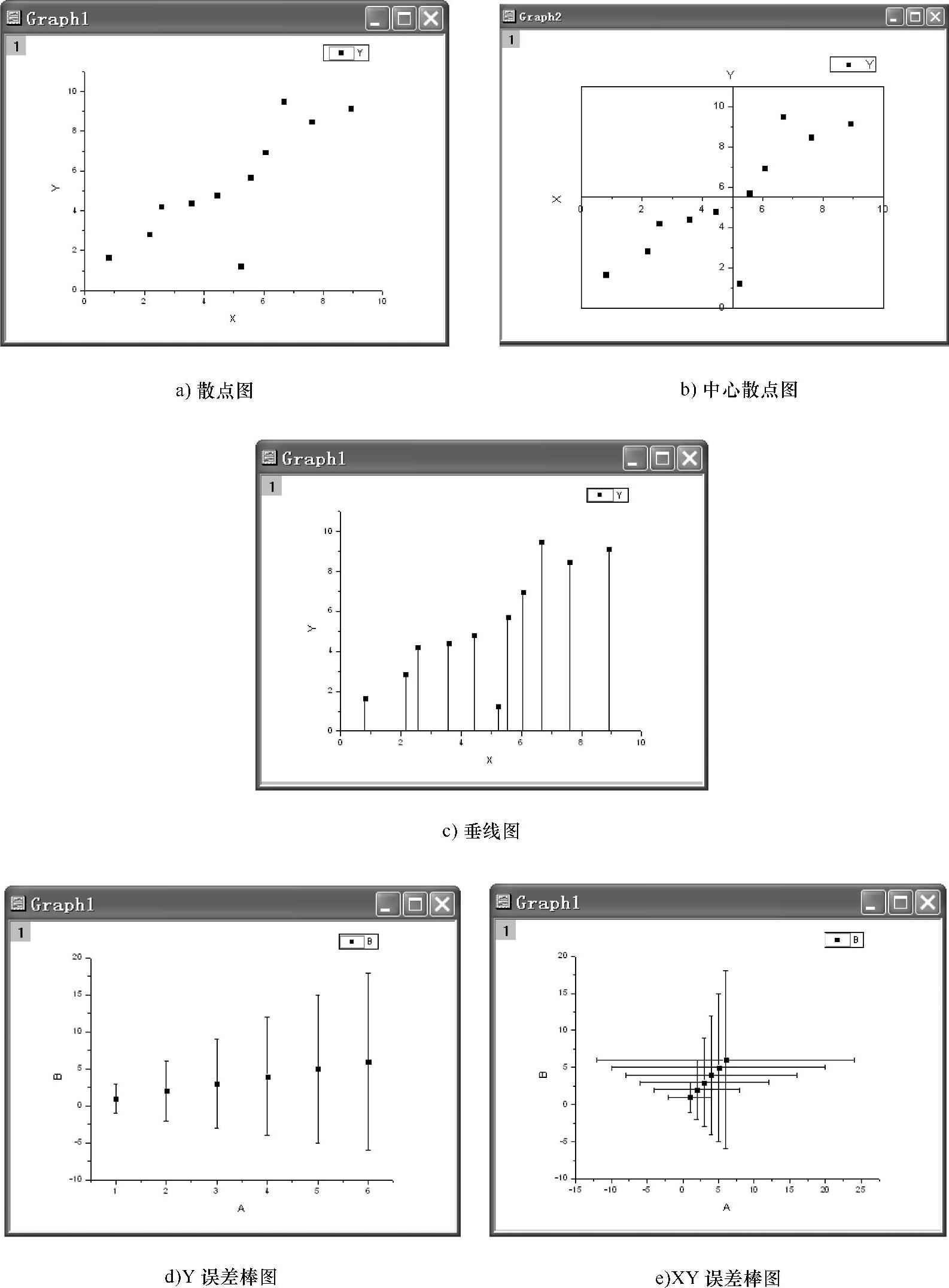

图4-20 符号图的8种绘图模板中前5种图

小，第3列Y值提供数据点符号的颜色。可以通过选择彩色气泡的透明度清晰显示气泡的重叠部分。如果没有设定与该列相关的X列，工作表会提供X的默认值。Origin会根据第3列Y值数据的最大值和最小值提供8种均匀分布的颜色，每一种颜色代表一定范围的大小，而每一个数据点的颜色由对应的第3列的Y值决定。本例仅对气泡图绘图进行说明，数据采用“Origin9.1\Samples\2D and Contour\Graphs.opj”项目文件中的气泡图的数据。

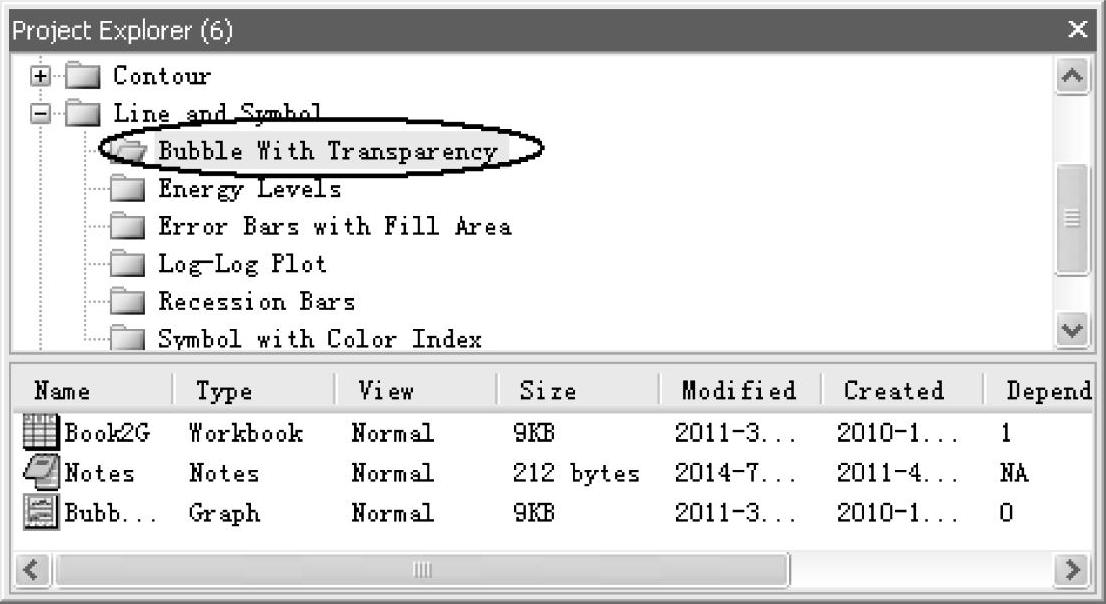

1）打开“Graphs.opj”项目文件，用浏览器打开“Line and Symbol\Bubble With Transparency”目录下的文件，如图4-21所示。

(www.daowen.com)

图4-21 用浏览器打开文件

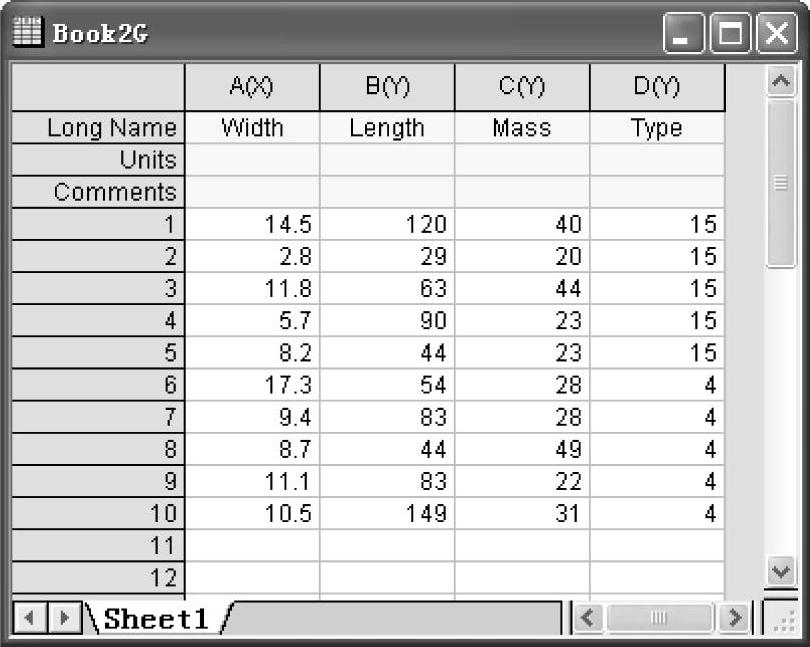

2）其中工作表共有A（X）、B（Y）列、C（Y）和D（Y）4列数据，分别代表物体的宽度、长度、质量和类型，如图4-22所示。

3）选中工作表中A（X）、B（Y）列和C（Y）数据，选择菜单命令【Plot】→【Symbol】→【Bubble】进行绘图。

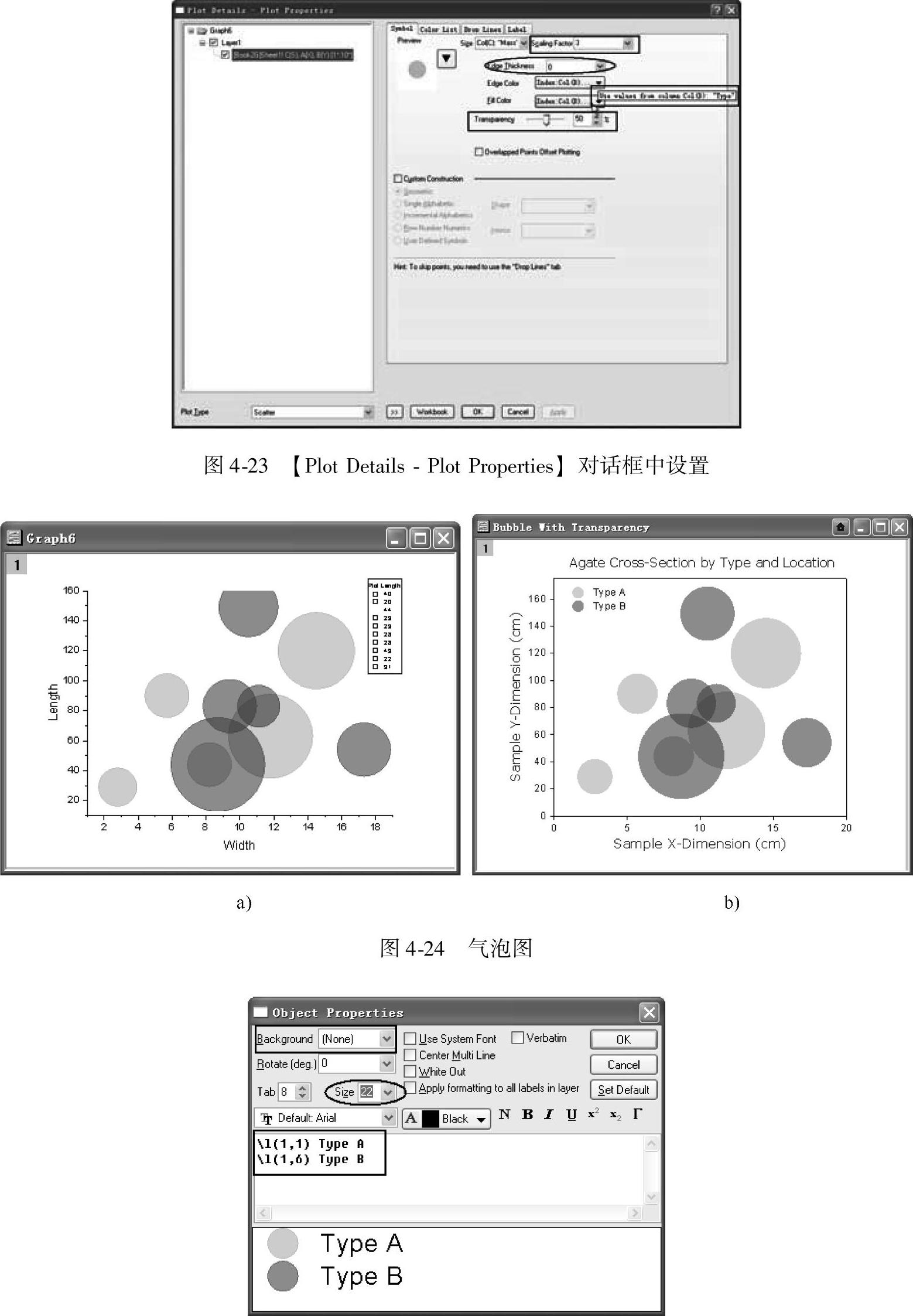

4）选择菜单命令【Format】→【Plot Properties...】，打开【Plot De-tails-Plot Properties】对 话 框，在“Symbol”选项卡中按图4-23进行设置（“Scaling Factor”为3，“Trans-parency”为50%等），单击“OK”按钮得到如图4-24a所示气泡图。

5）用右键单击图4-24a中所示的图标，在打开的【Object Properties】对话框中按图4-25所示进行设置，最后调整坐标轴和坐标轴标题，得到如图4-24b所示气泡图。

图4-22 气泡图绘图数据的工作表

图4-25 【Object Properties】对话框中的设置

在该气泡图中，X轴和Y轴分别代表该物体的宽度和长度，气泡的大小表示该物体的质量，采用2种颜色代表物体的种类，采用了50%透明度使A、B两类物体重叠部分清晰可见。
