Origin9.1科技绘图及数据分析:线(Line)图技巧

数据要求:要求工作表中至少要有一个Y列(或是其中的一部分)的值,如果没有设定与该列相关的X列,工作表会提供X的默认值。本节中的绘图数据若不特别说明,均采用的是“Origin9.1\Samples\Curve Fitting\”目录下的“Out-lier.dat”数据文件。

绘图方法:导入“Outlier.dat”数据文件;选中工作表中A(X)和B(Y)列,选择菜单命令【Plot】→【Line】;在打开的二级菜单中,选择绘图方式进行绘图,或单击二维绘图工具栏线图978-7-111-48800-2-Chapter04-23.jpg右下角的三角形按钮,在打开的二级菜单中选择绘图方式进行绘图。线图的二级菜单如图4-17所示。Origin线图有折线图(Line)、水平阶梯图(Horizontal Step)、垂直阶梯图(Vertical Step)和样条曲线图(Spline Connected)4种绘图模板,选择绘图模板绘制的线图如图4-18所示。

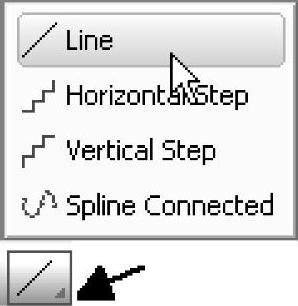

图4-17 二维绘图工具 栏线图二级菜单(www.daowen.com)

折线图的图形特点为每个数据点之间由直线相连(见图4-18a)。水平阶梯图的图形特点为每两个数据点之间由一水平阶梯线相连,即两点间是起始为水平线的直角连接线(见图4-18b)。垂直阶梯图的图形特点为每个数据点之间由一垂直阶梯线相连,即两点间是起始为垂直线的直角连接线(见图4-18c)。样条曲线图图形特点为每个数据点之间以样条曲线相连,数据点以符号形式显示(见图4-18d)。

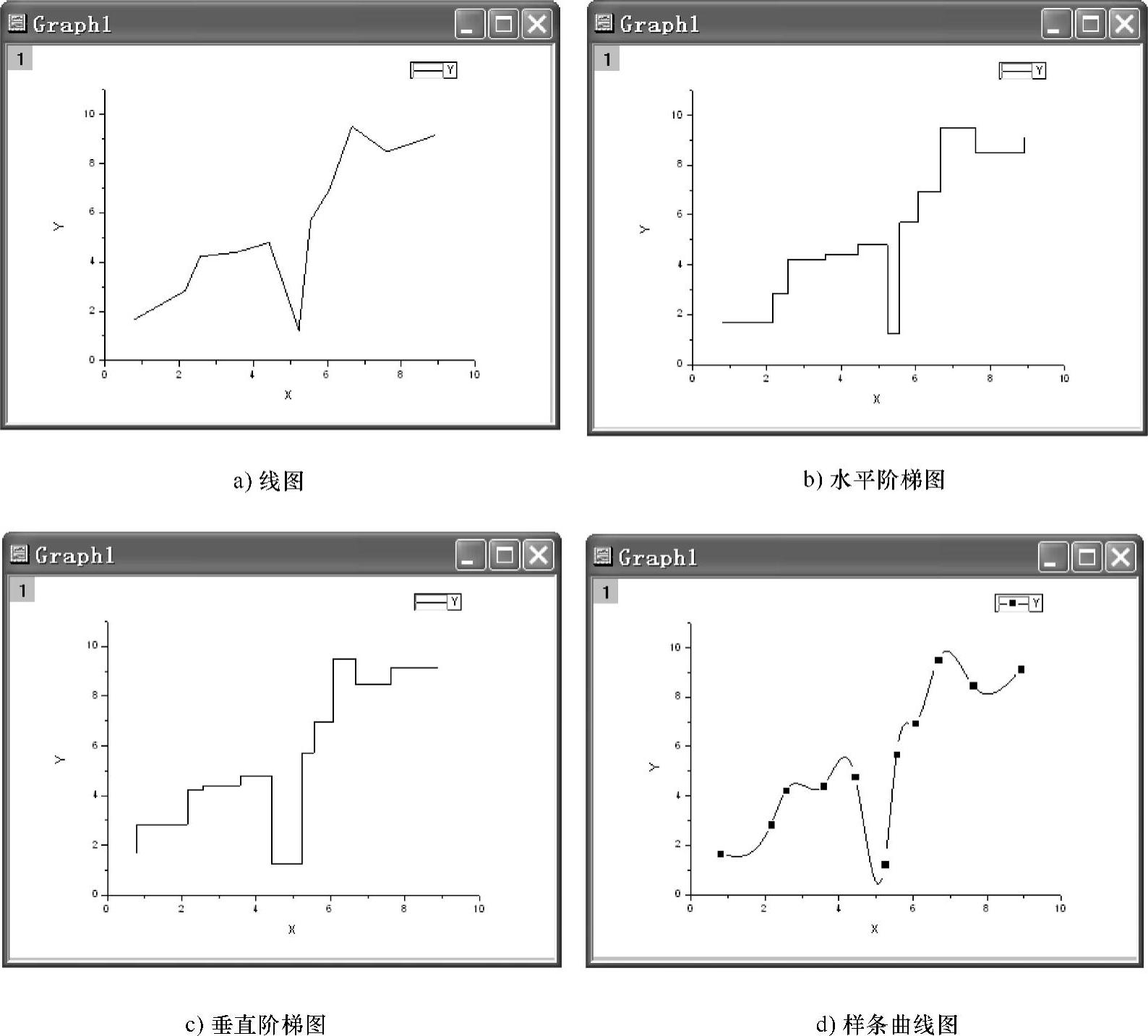

图4-18 选择绘图模板绘制的线图
