当图形中的数据点太密、曲线相隔太近不容易分辨，或对图形中某一区域特别感兴趣时，希望仔细观察某一局部图形时，可以利用Origin提供的丰富图形观察和数据读取工具。表4-1为Origin图形常用浏览和观察的主要工具。

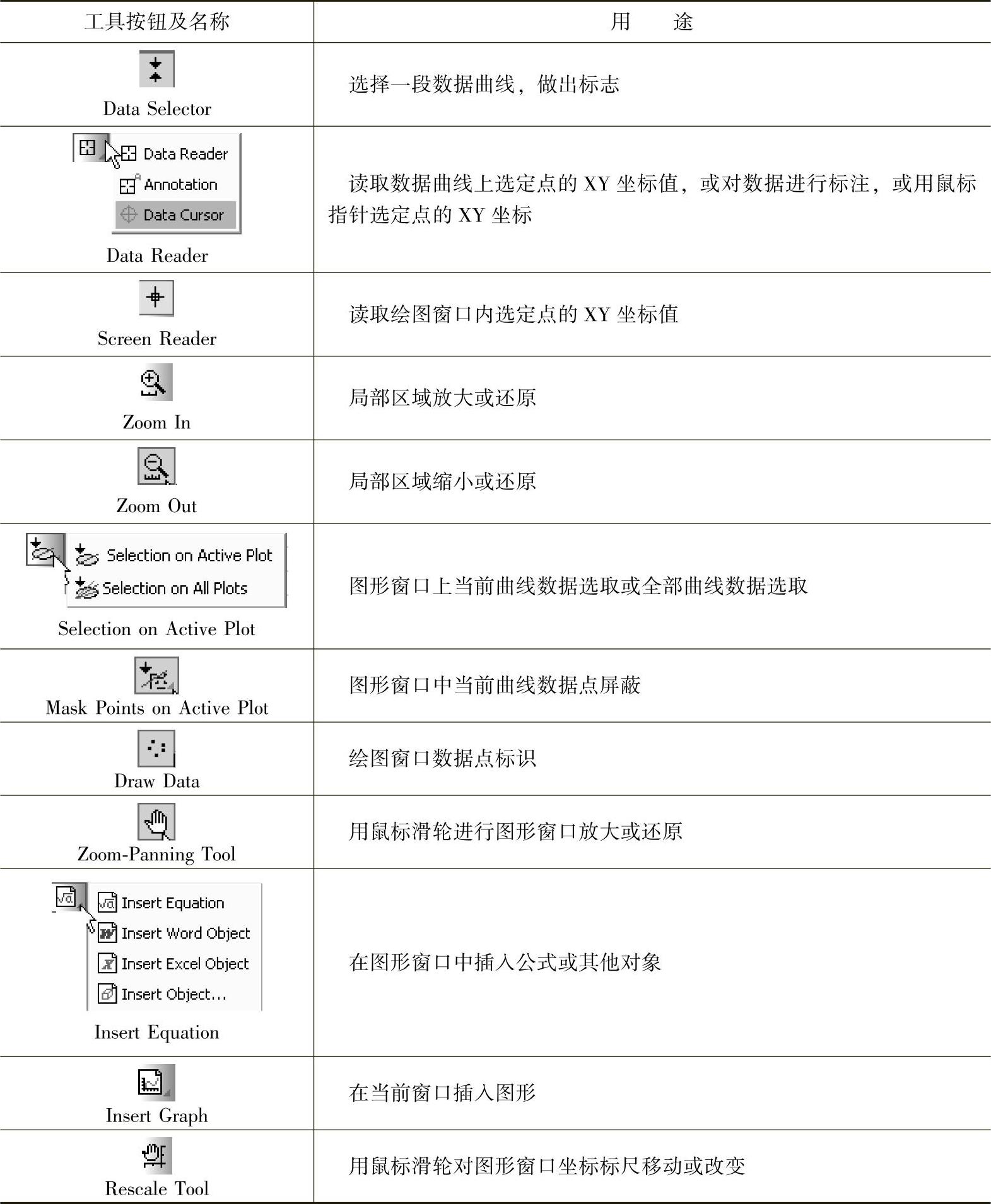

表4-1 Origin图形常用浏览和观察的主要工具

为了说明这些工具的使用，采用“Nitrite.dat”数据文件绘图加以说明。

（1）导入“Origin9.1\Samples\Spectroscopy\Nitrite.dat”数据文件，从数据预览精灵（Sparklines）显示该数据为时间与电压的关系，且电压为脉冲电压，如图4-7a所示。选中全部数据绘图，如图4-7b所示。

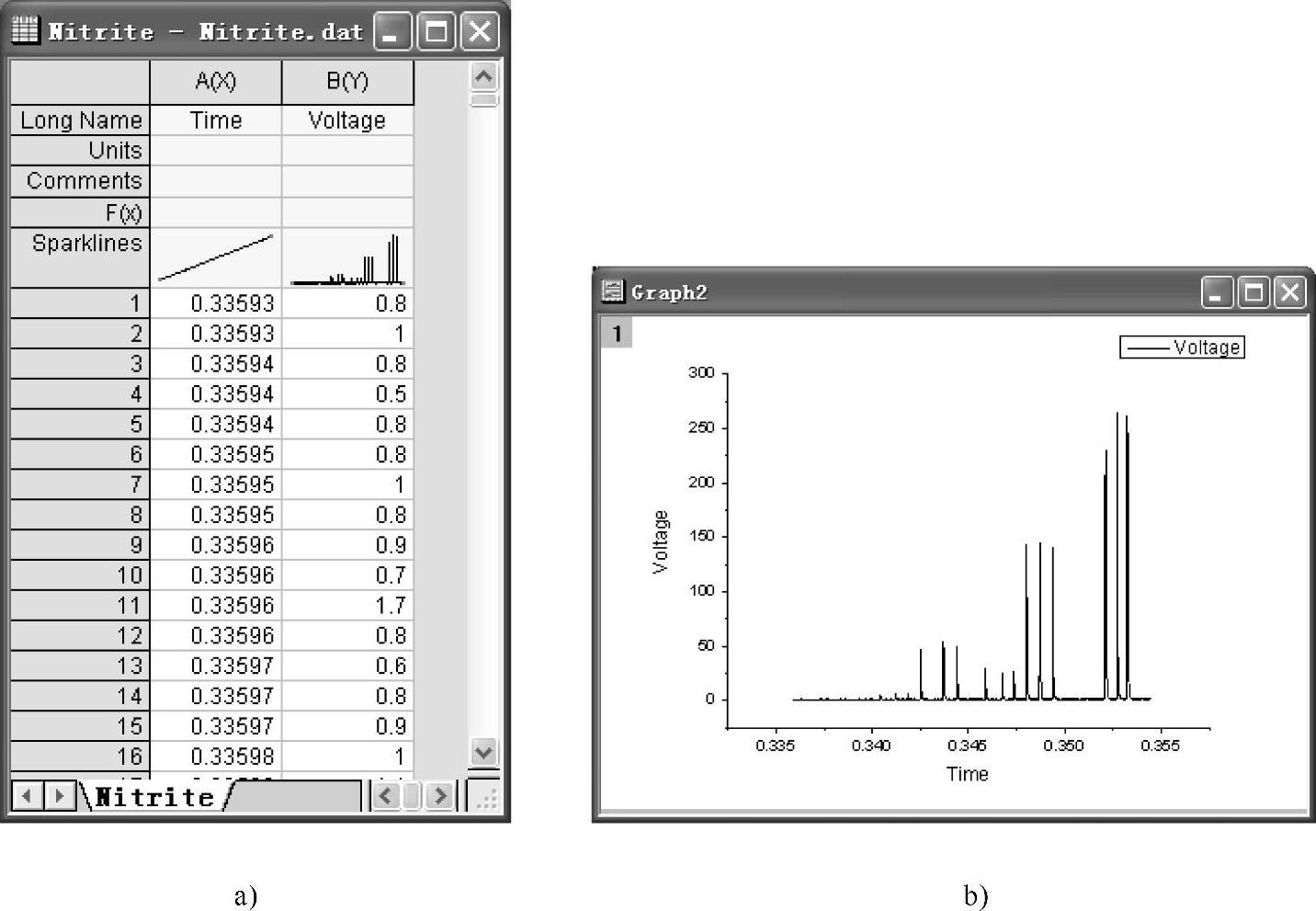

图4-7 脉冲电压数据及绘图

（2）图形局部放大。图4-7b中所示数据曲线峰值间相隔太近，为进一步仔细分析，可选用局部放大工具。具体步骤如下：

1）单击“Tools”工具栏的“Zoom In”按钮。

2）在绘图窗口曲线的峰值周围按下鼠标左键并拖动，画出一个矩形框，如图4-8a所示。

3）释放鼠标，弹出一个“Enlaged”图形窗口，显示局部放大的图形，如图4-8b所示。

Origin9.1的“Zoom In”按钮还具有图形还原功能。再次单击“Zoom In”按钮，该图形则还原到原始状态。这对于修改由于操作不慎造成的错误显得尤为方便。

有时需要将局部放大前后的数据曲线在同一个绘图窗口内显示和分析，这就要用到缩放（Zoom）工具。该工具采用的是Origin内置的区域放大绘图模板进行绘图。数据曲线缩放的步骤如下：

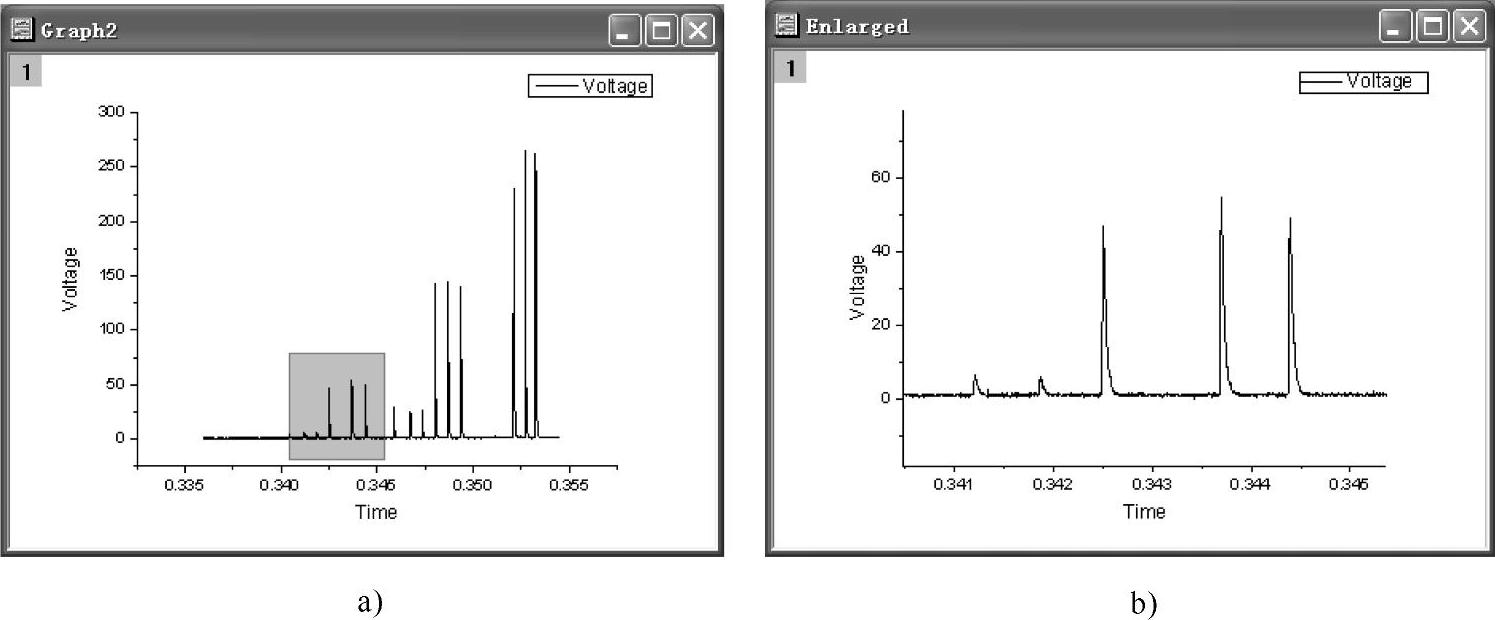

图4-8 选择数据区及放大后的曲线图

1）在图4-7a所示的数据选中的情况下，选择菜单命名【Plot】→【Specialize-d】，打开特殊图绘制工具，在其中选择“Zoom”工具栏，如图4-9a所示。

2）此时打开一个有两个图层的绘图窗口。上层显示整条数据曲线，下层显示放大的曲线段。下层的放大图由上层全局图内的矩形选取框控制。

3）用鼠标移动矩形框，选择需放大的区域，则下层显示出相应部分的放大图，如图4-9b所示。(www.daowen.com)

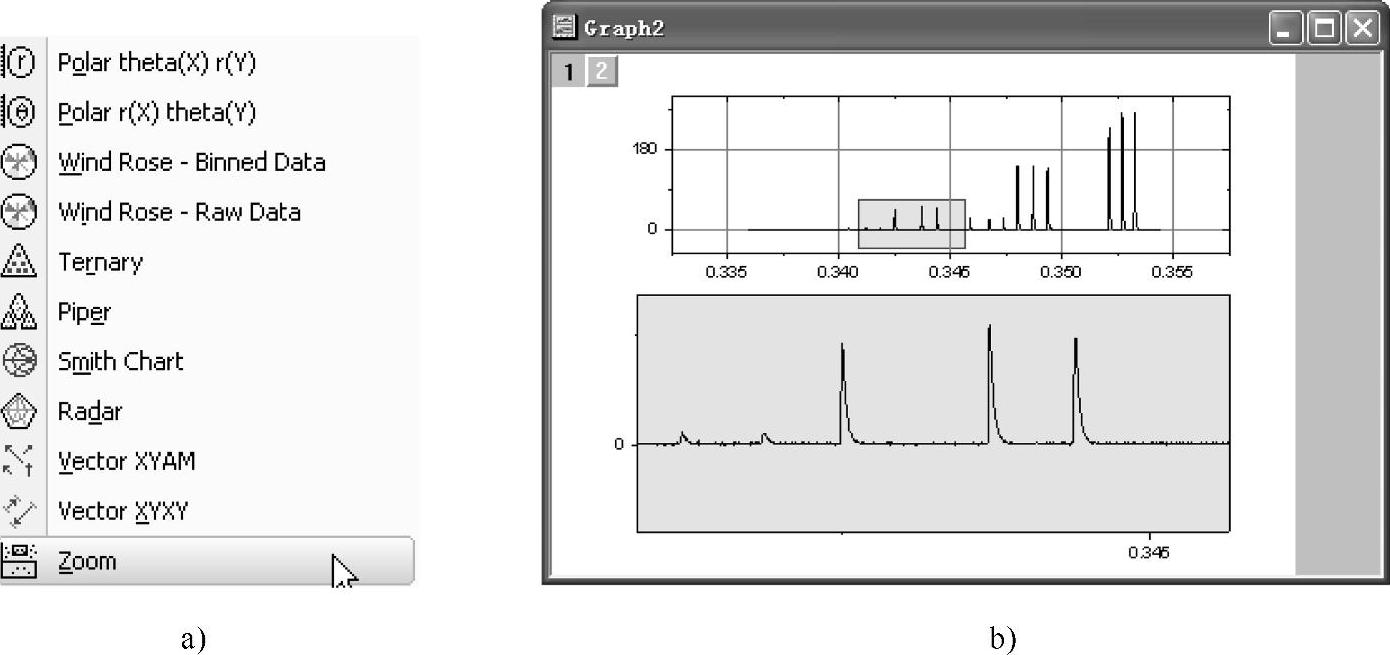

图4-9 选择Zoom工具栏及曲线局部放大

（3）数据选择与读取。Origin的数据显示（Data Display）工具模拟显示屏的功能，动态显示所选数据点或屏幕点的XY坐标值。在“Tools”工具栏中选择“Selection on Active Plot”“Selection on All Plots”“Data Selector”“Data Reader”“Screen Reader”“Draw Data”等工具时，Origin将自动启动“Data Display”工具。另外，当移动或删除数据点时，“Data Display”工具也会自动启动。“Data Display”工具是浮动的，可以在Origin工作空间内任意移动。为了便于观察，可以把它拉大或缩小。“Data Display”工具启动时用英文提示使用方法，如图4-10a所示；而当选取了数据点后，则显示该点的数据，如图4-10b所示。

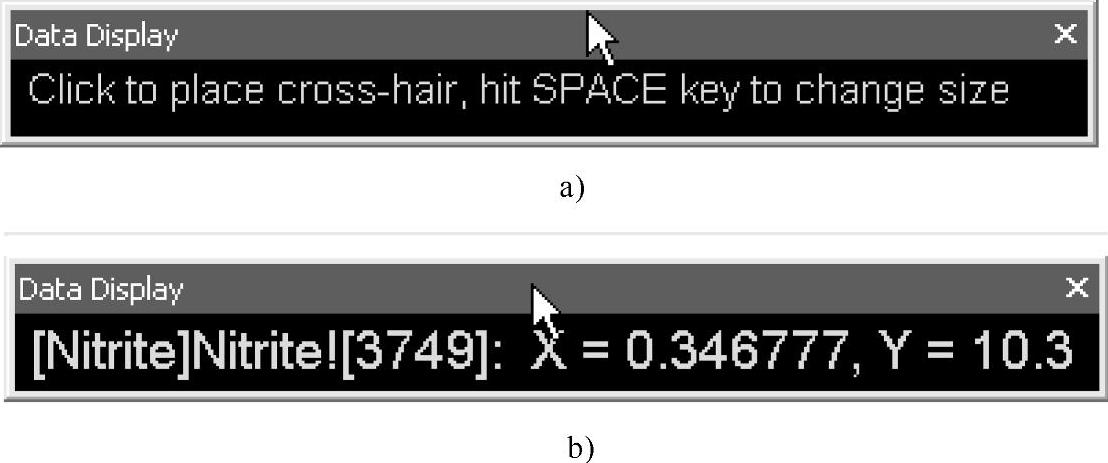

图4-10 “Data Display”工具

Origin的区域数据选取工具（Data Selector）的功能是选择一段数据曲线，以做出标记，突出显示效果。其中，“Selection on Active Plot”为当前数据曲线选取，而“Selection on All Plot”为所有数据曲线选取。区域数据选取的步骤如下：

1）单击“Tools”工具栏上的“Data Selector”命令按钮，在数据曲线两端出现标记，如图4-11a所示。

2）用鼠标选择相应的左右数据标记，使选定的数据标记向左右方向移动至感兴趣区域，此时，“Data Display”工具显示数据曲线标记处的坐标值，如图4-11b所示。

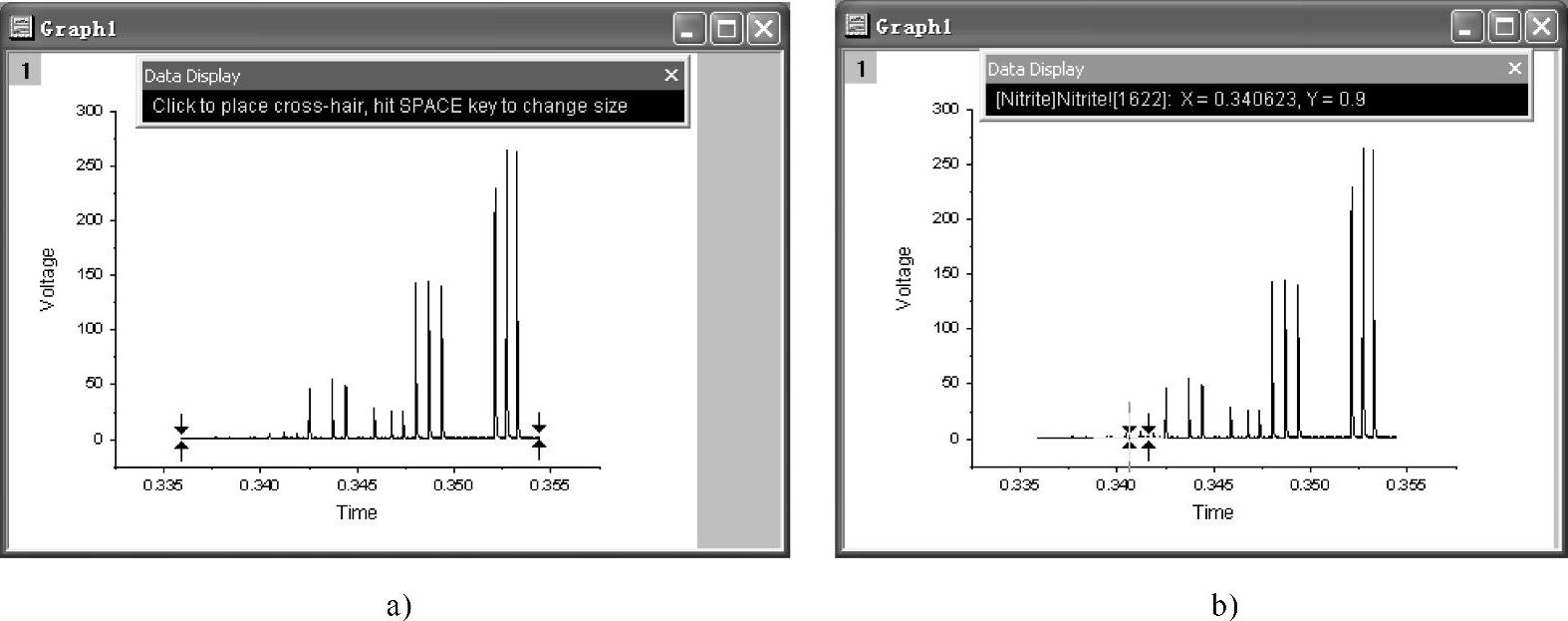

图4-11 数据标记及移动

数据读取（Data Reader）工具和屏幕读取（Screen Reader）工具功能的区别是：显示数据曲线上选定点的X、Y坐标值（见图4-12a）和显示屏幕上选定点的X、Y坐标值（见图4-12b）。

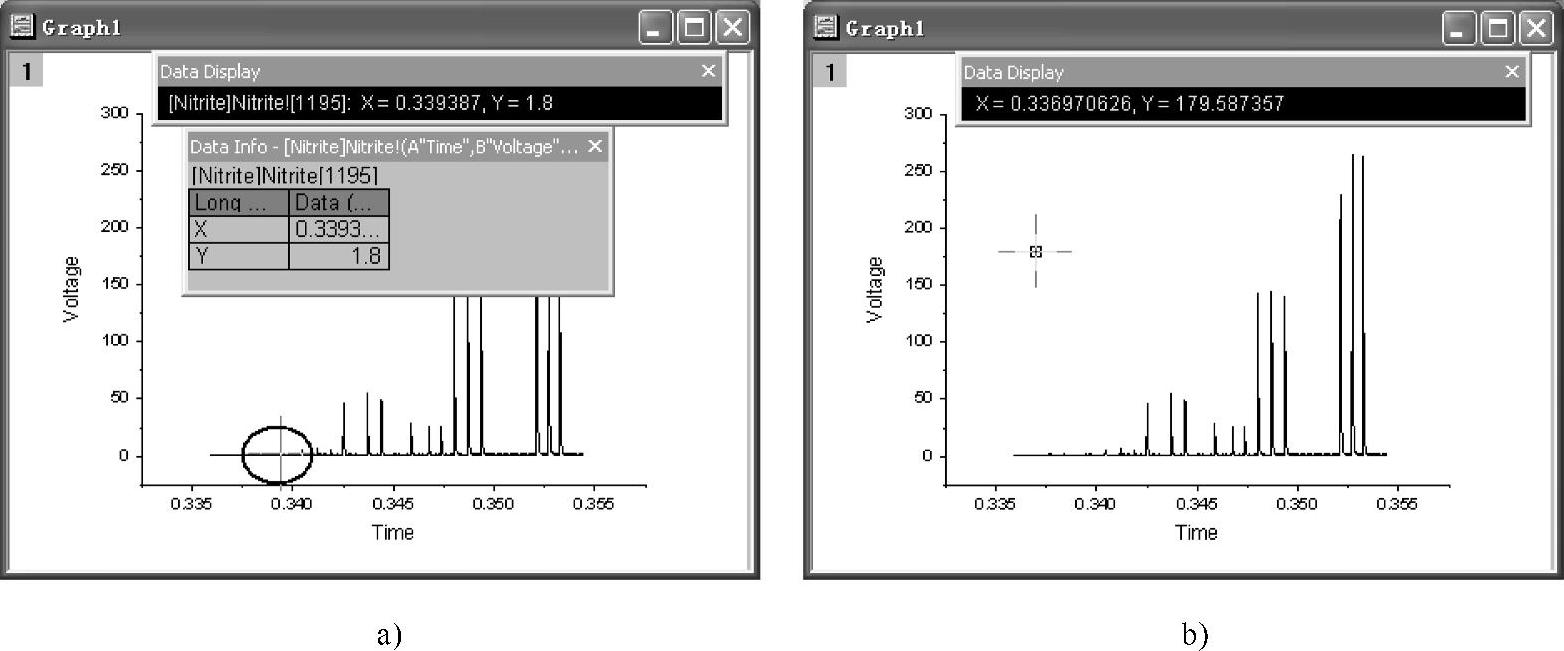

图4-12 数据读取工具和屏幕读取工具的区别

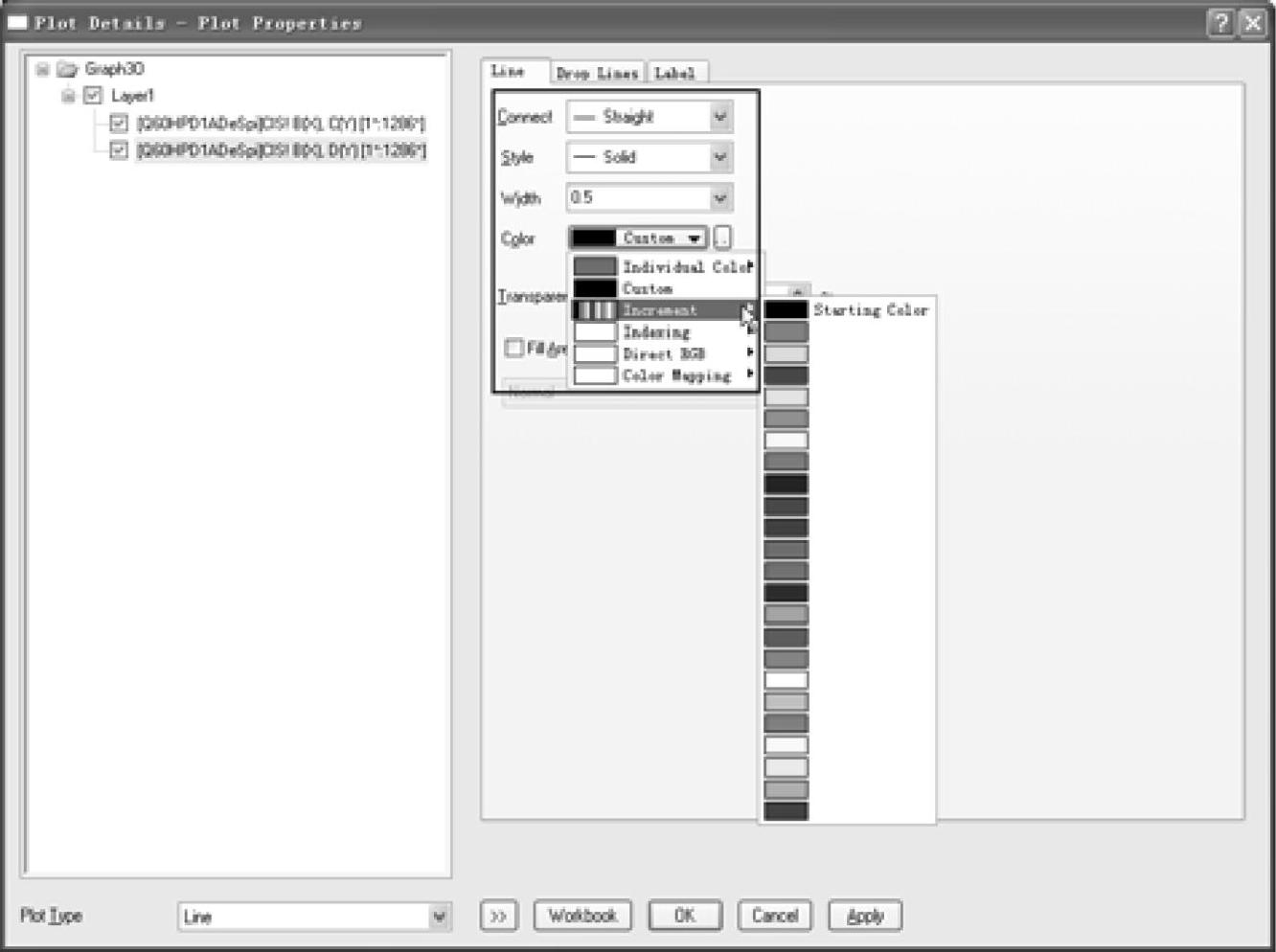

图4-13 定制数据组绘图的【Plot Details-Plot Properties】窗口

（4）定制数据组绘图。Origin可以灵活定制绘图中的每一个可视图形元素。通过双击图形中的某一个可视元素，即刻就可以改变图形中的该元素的外观。特别是，Origin定制数据组绘图的方法更加便捷，定制数据组绘图主要在【Plot Details-Plot Properties】窗口中完成。当图中有多条曲线时，通过双击某曲线可以打开【Plot Details-Plot Properties】窗口，如图4-13所示。在“Line”选项卡中可对图形中的线元素进行设置。例如，选择“Color”的图标，对图形中线元素的颜色进行设置。此外，在“Line”选项卡中还可以对线元素的连接方式、粗细和风格进行设置。当完成所有的图形元素的定制工作后，单击“Apply”按钮，则图形按定制数据组绘图更新。
