Origin9.1科技绘图与数据分析:矩阵工作表窗口操作

1.从数据文件输入数据

选择菜单命令【File】→【Import】→【Single ASCII...】或【File】→【Im- port】→【Multiple ASCII...】,按对话框提示从数据文件输入数据。此时输入的数据为Z值,还需在矩阵设置对话框中对矩阵的X、Y映像值进行设置。

2.矩阵行、列转置

实现当前矩阵窗口的行、列转置的方法是选择菜单命令【Matrix】→【Trans-pose...】,进行矩阵的行、列转置。

3.矩阵旋转

选择菜单命令【Matrix】→【Rotate90】,即可完成将该矩阵工作表每一列中的最后一个单元格转变成第一个单元格。

4.矩阵翻转

选择菜单命令【Matrix】→【Flip】,打开其二级菜单,如图3-27所示。可以选择“Horizontal”或“Vertical”,分别实现矩阵的水平或垂直翻转。其中,水平翻转的含意为第一列转变为最后一列,而垂直翻转的含意为将每一列最后一个单元格中的数据转变到第一个单元格中。(www.daowen.com)

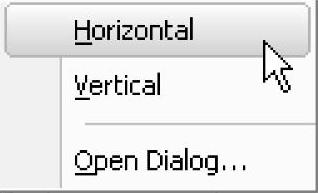

图3-27 【Flip】的二级菜单

5.矩阵扩充

矩阵扩充采用插值方法增加矩阵的点数。选择菜单命令【Matrix】→【Expand...】,打开【Data Manipulation】对话框(见图3-28),在“Col Factor”和“Row Factor”中输入扩充参数,进行矩阵扩充。例如,当“Col Factor”和“Row Factor”都是2时,将原矩阵的行与列都扩充一倍。

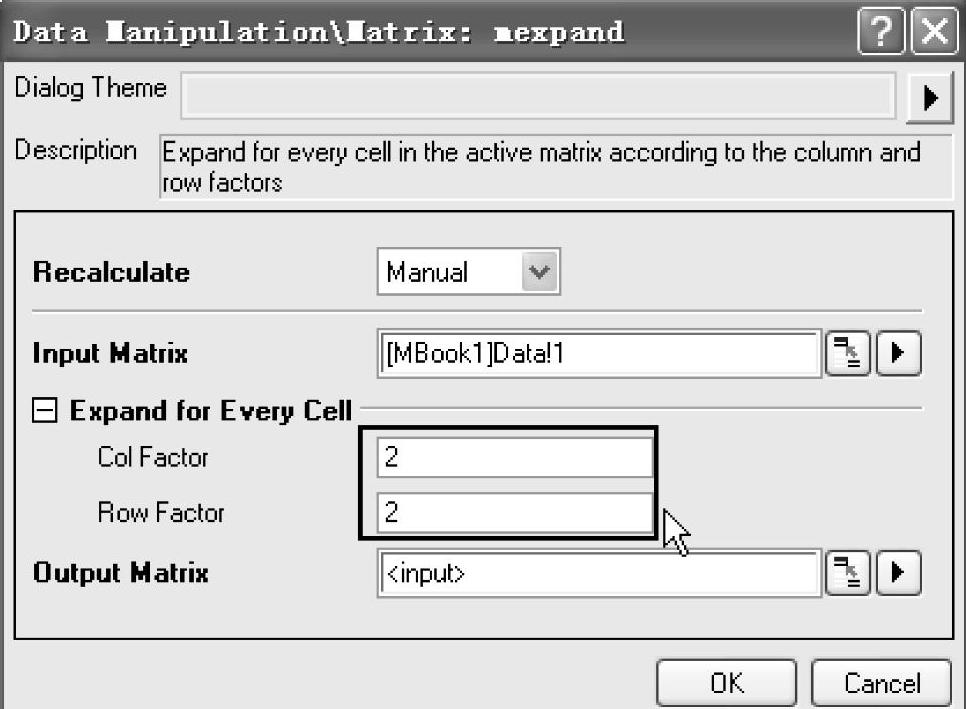

图3-28 【Data Manipulation】对话框

此外,矩阵的操作还有收缩(Shrinking)和替代(Replacing)等,由于使用较少,这里不作介绍。
