Origin9.1矩阵窗口设置方法

时间:2023-11-19 理论教育 版权反馈
【摘要】:Origin9.1在对话框增加了按钮,单击该按钮,可快捷打开对话框,对矩阵工作表输入数据。在该对话框里,可对矩阵的列数和行数、X坐标和Y坐标的取值范围进行设置,还可对X坐标、Y坐标和Z坐标标签进行设置。Origin将根据设置的列数和行数线性将X、Y值均分。图3-25 矩阵属性对话框图3-26 矩阵设置对话框

Origin9.1矩阵窗口设置方法

1.矩阵数据属性设置

矩阵属性(Matrix Properties)对话框用以控制矩阵工作表中数据的各种属性。选择菜单命令【Matrix】→【Set Properties】,打开矩阵属性【Matrix Properties】对话框,如图3-25所示。在该对话框中可以对矩阵中的数据属性进行设置。Origin9.1在【Matrix Properties】对话框增加了978-7-111-48800-2-Chapter03-28.jpg按钮,单击该按钮,可快捷打开【SetValues】对话框,对矩阵工作表输入数据。

2.矩阵大小和对应的X、Y坐标设置

为设置矩阵大小和与之相关的X、Y坐标,选择菜单命令【Matrix】→【Set Dimensions/Labels...】,打开矩阵设置【Matrix Dimensions and Labels】对话框,如图3-26所示。在该对话框里,可对矩阵的列数和行数、X坐标和Y坐标的取值范围进行设置,还可对X坐标、Y坐标和Z坐标标签进行设置。Origin将根据设置的列数和行数线性将X、Y值均分。

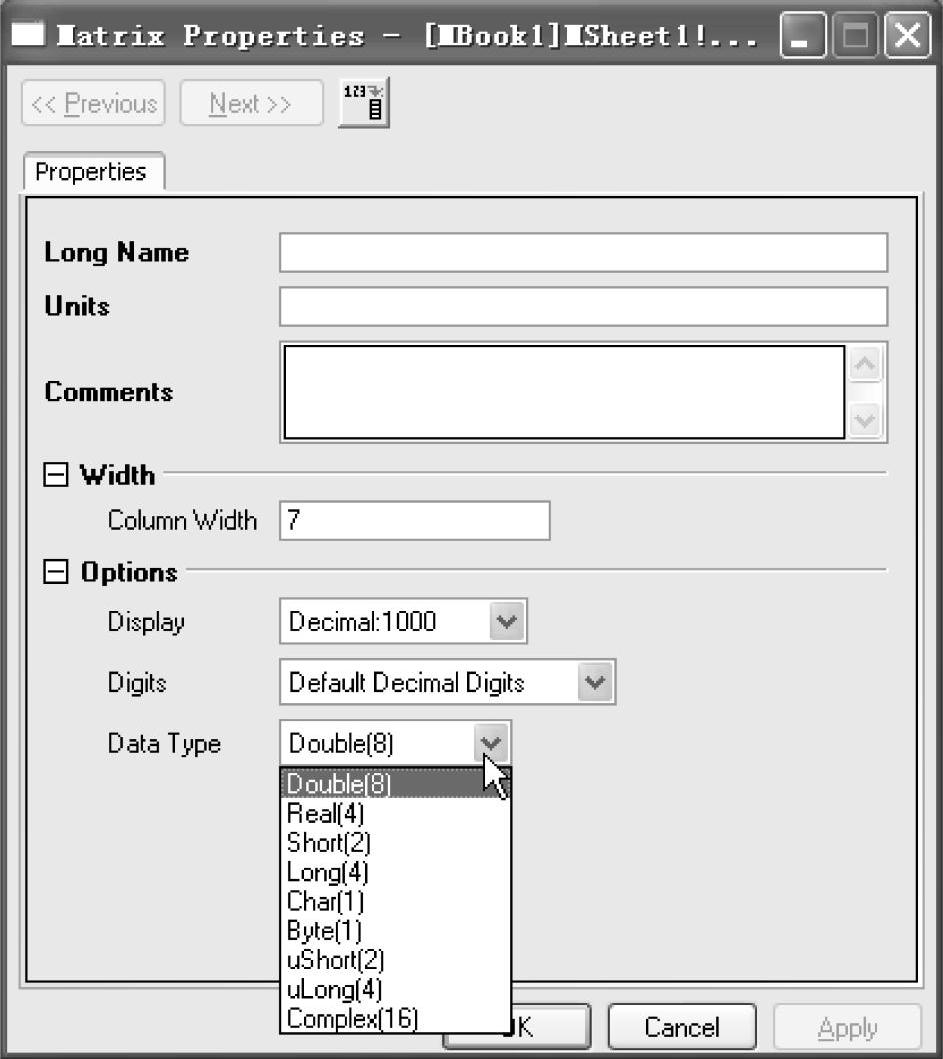

图3-25 矩阵属性【Matrix Properties】对话框

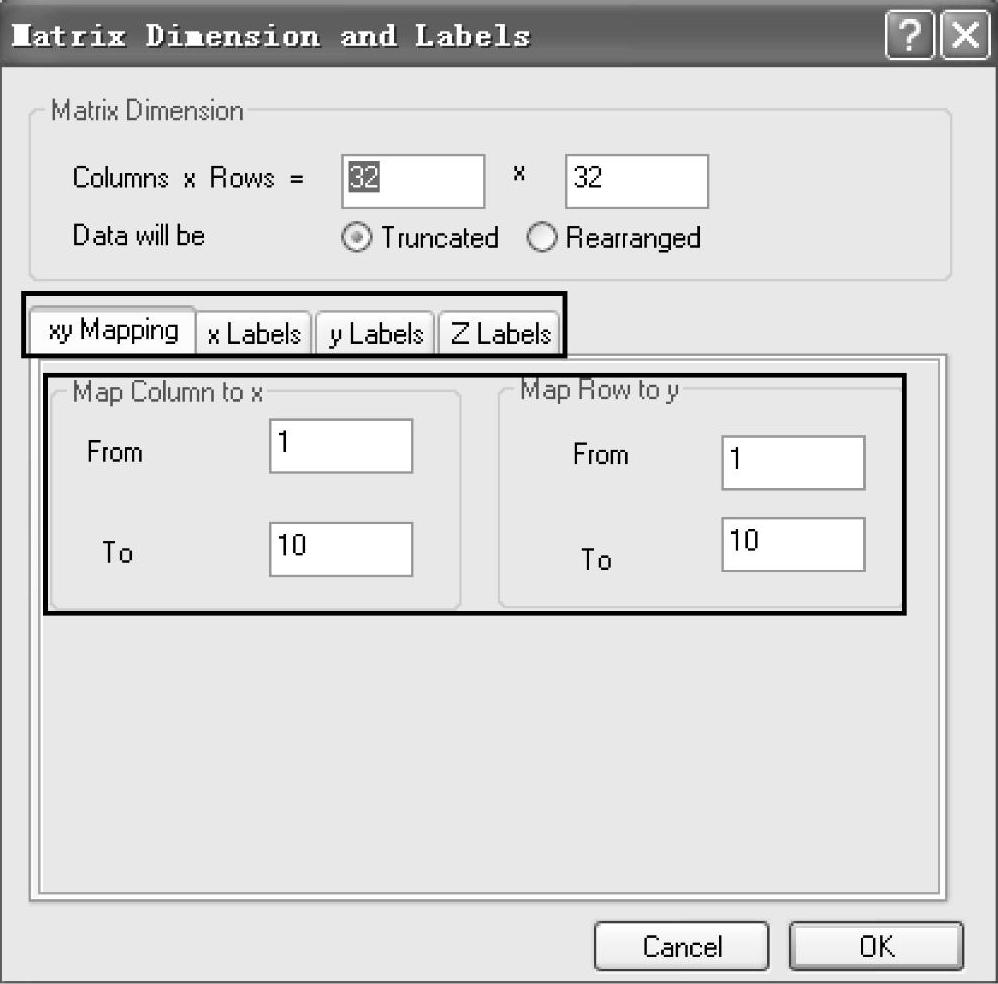

图3-26 矩阵设置【Matrix Dimensions and Labels】对话框
