1.系统功能

本设计完成的功能是带倒计时显示的交通信号灯，在有紧急情况发生的时候，按下紧急按钮，主、次道均变为红灯，关闭数码管显示。

2.Proteus电路设计

设计电路中需要的8086系统基本电路（最小模式电路、存储器电路、IO端口译码电路）在第三章中已详细介绍，此处不再赘述，只画出接口及外设电路部分，电路如图4-7所示。

该电路用到的元件有8255A、8259、8253、BUTTON、RES、7SEG-MPX2-CC、TRAFFIC LIGHTS。

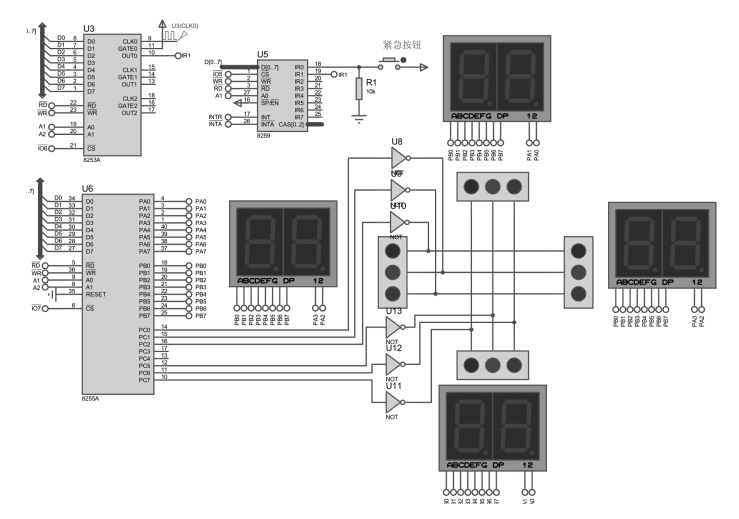

图4-7　交通信号灯电路图

3.程序设计

程序流程图如图4-8所示，包含主程序、2个中断子程序、显示子程序、延时子程序。显示子程序采用动态扫描方式。IR0中断子程序完成的功能是当按紧急按钮时，屏蔽IR1中断，暂停计时，数码管熄灭，主、次道全变为红灯，再一次按紧急按钮时，允许IR1中断，继续开始计时，红绿灯状态恢复正常。IR1中断子程序实现的功能是：每中断一次计数加1，中断50次为1s，1s到秒数倒计时减1，并根据时间变化切换交通信号灯的状态。

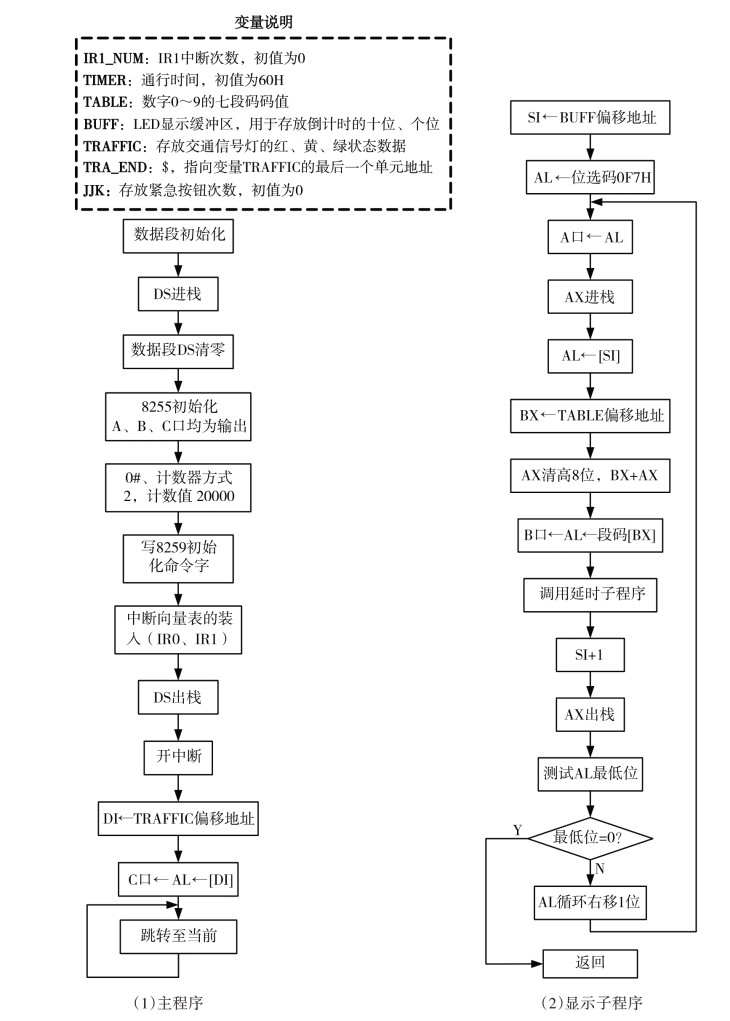

图4-8　交通信号灯程序流程图

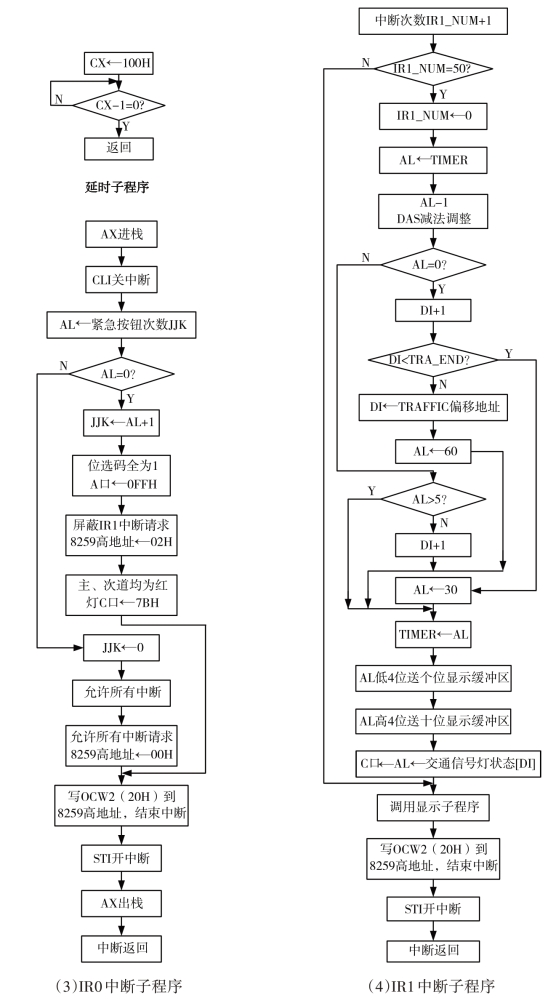

续图4-8　交通信号灯程序流程图

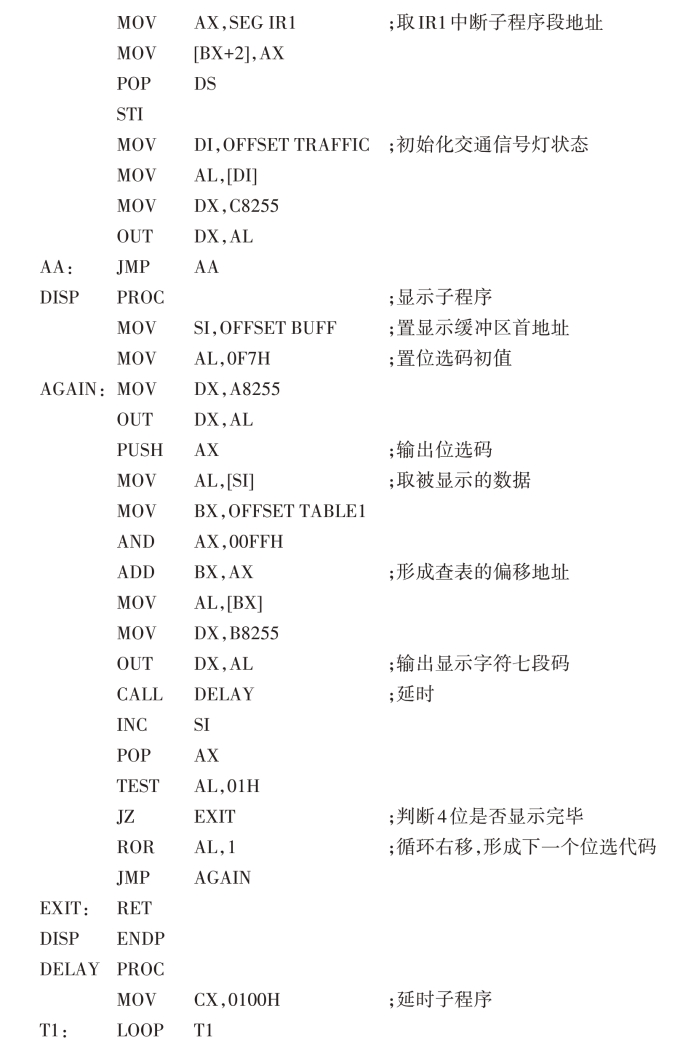

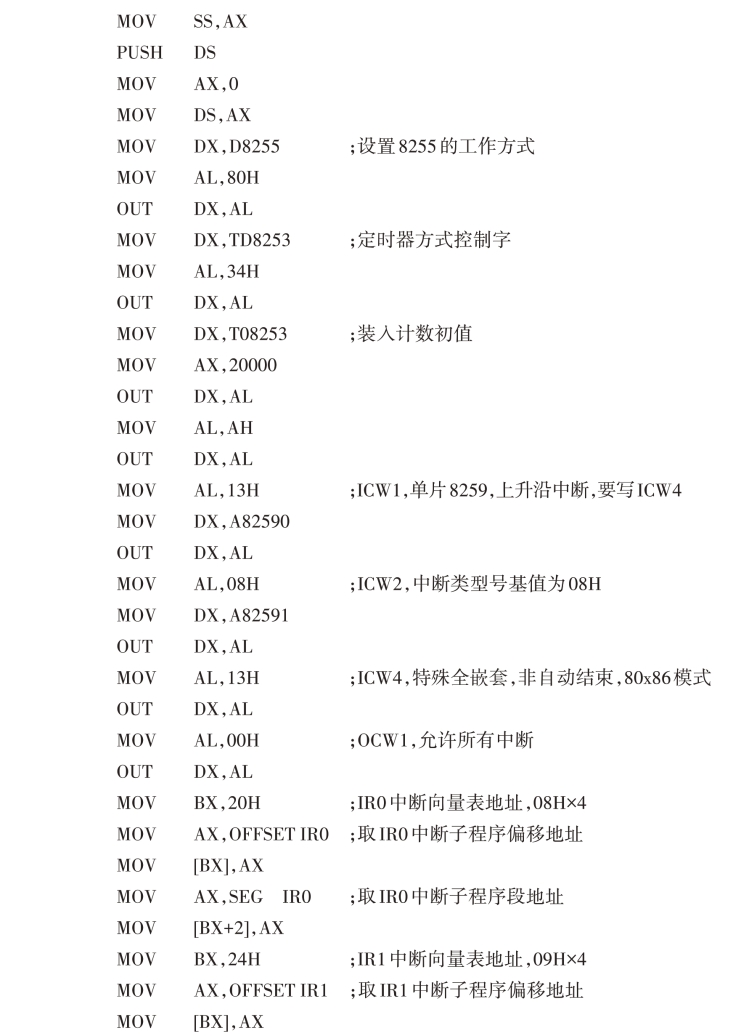

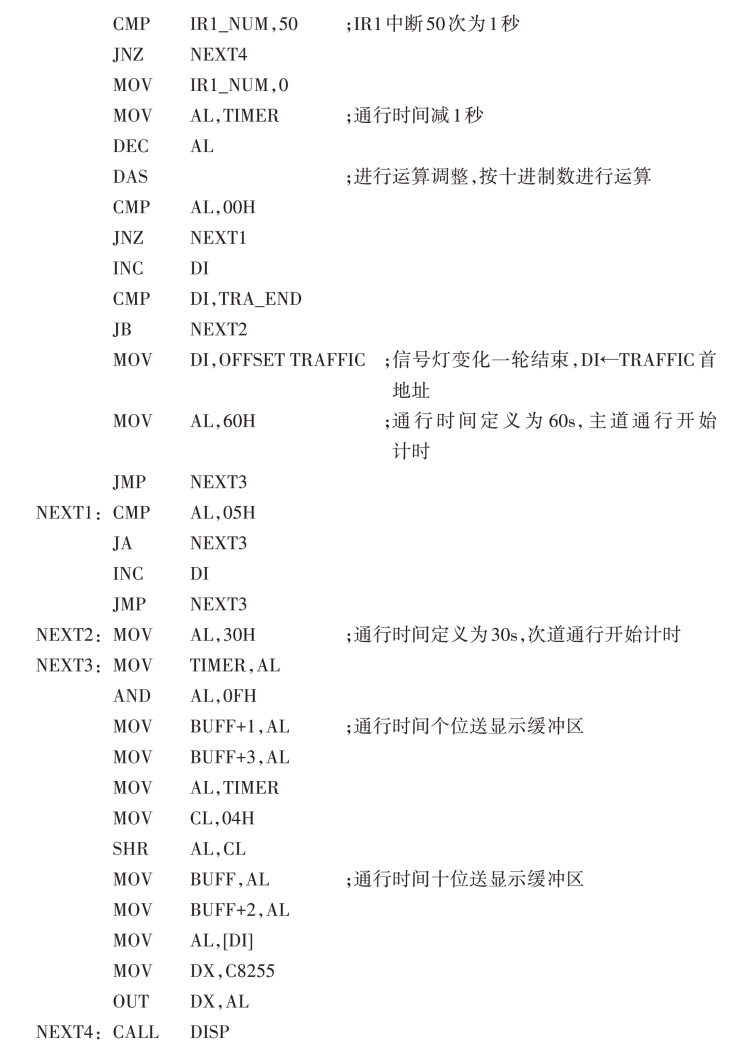

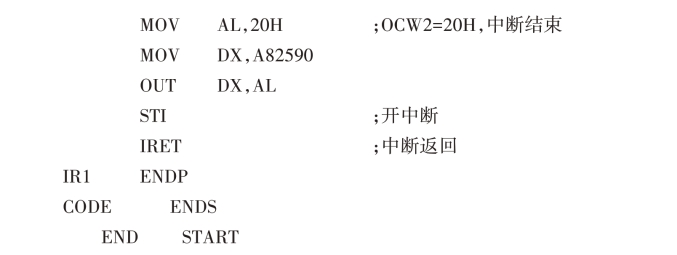

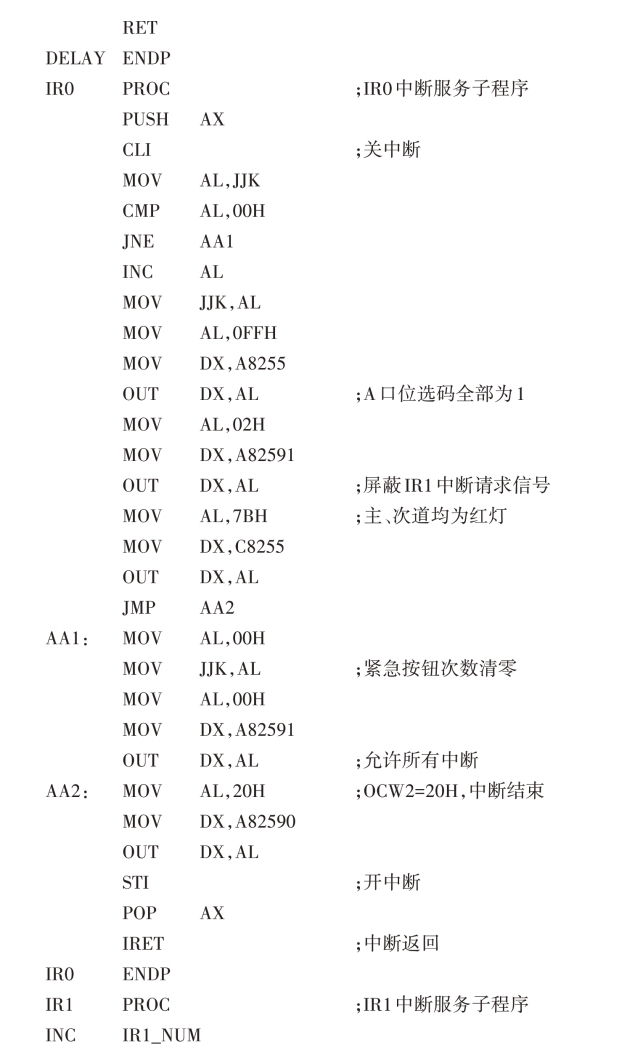

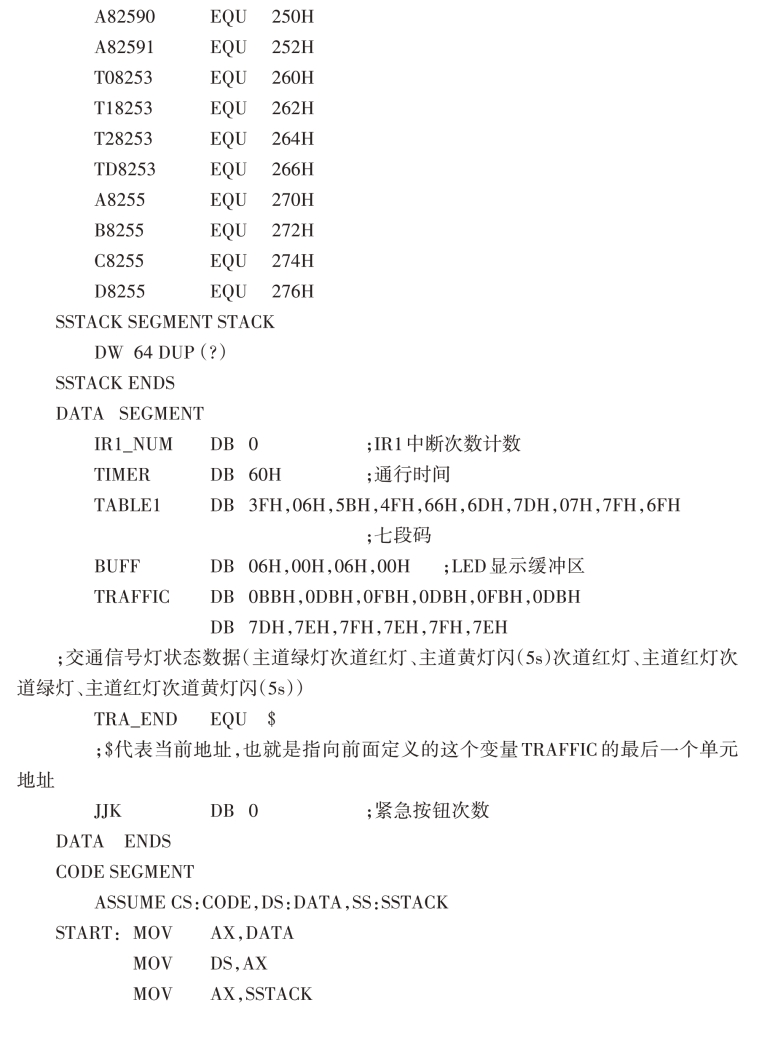

参考程序如下：(www.daowen.com)

4.仿真结果

汇编文件（asm文件）通过emu8086编译生成exe文件，将exe文件添加到Proteus电路中8086的Program File，进行电路仿真。电路仿真结果如图4-9所示，主道绿灯亮次道红灯亮、主道黄灯闪（5s）次道红灯亮、主道红灯亮次道绿灯亮、主道红灯亮次道黄灯闪（5s），主干道通行时间55s，黄灯闪烁5s，次道通行时间25s，黄灯闪烁5s。

图4-9　交通信号灯仿真结果

5.思考题

交通规则变化后，交通信号灯也发生了变化，如果改为绿灯结束前闪烁3s变黄灯2s，再加上左转弯控制，应该如何修改设计电路图及程序？
