1.实验目的

（1）了解数模转换的原理。

（2）了解DAC0832与8086的接口逻辑。

（3）掌握使用DAC0832进行数模转换。

2.实验内容

编程实现用DAC0832输出三角波、正弦波。实验原理图如图3-51所示，接线说明见表3-3。

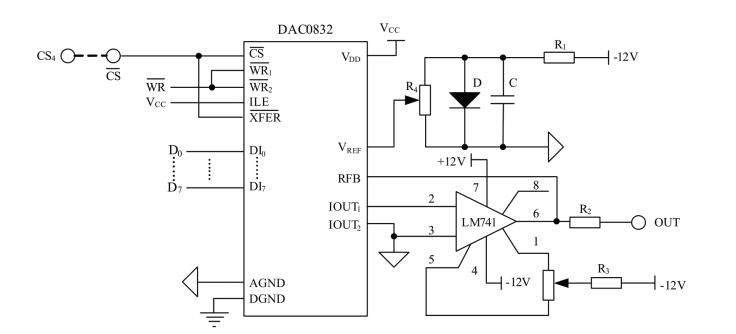

图3-51　DA转换实验原理图

表3-3　连线说明

参考程序如下：

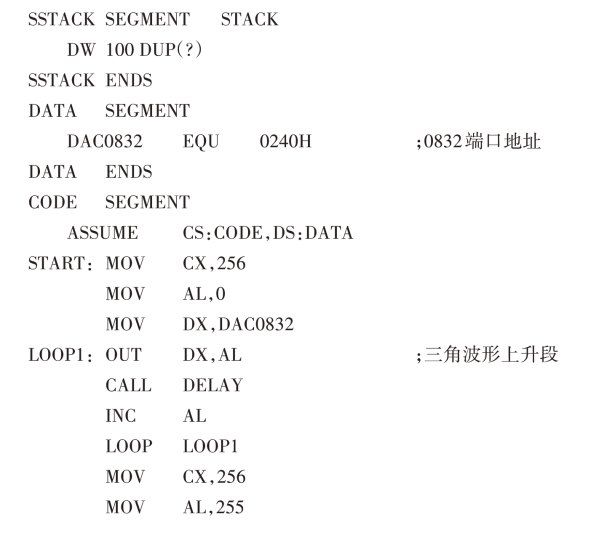

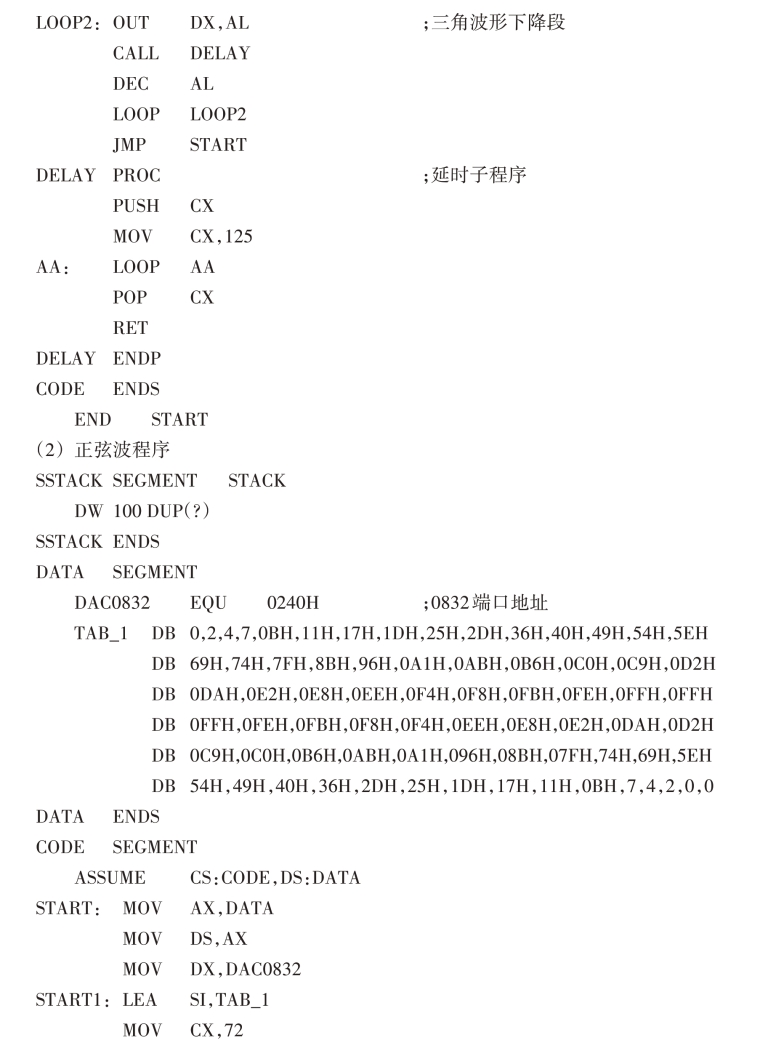

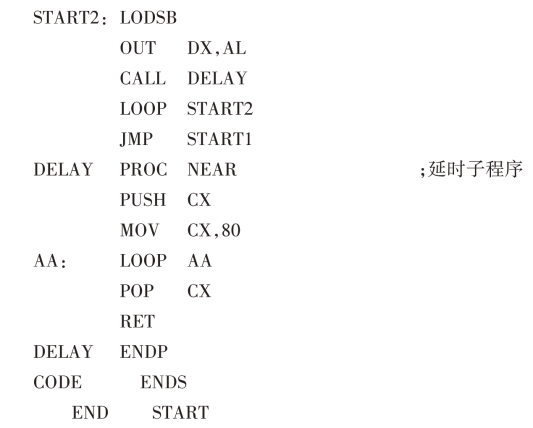

（1）三角波程序

3.实验步骤(www.daowen.com)

（1）参照连线说明进行硬件连接。

（2）输入程序检查无误并保存，经编译、连接装载。

（3）运行程序，示波器的探头接D2区的OUT，观察实验结果，看是否产生相应波形。

4.Proteus仿真

设计电路中需要的8086系统基本电路（最小模式电路、存储器电路、IO端口译码电路）在3.2节中已详细介绍，此处不再赘述，只画出接口及外设电路部分，电路如图3-52所示。该电路用到的元件有DAC0832、LM324（OPAMP）。

上述源程序（asm文件）通过emu8086编译生成exe文件，将exe文件添加到Proteus电路中8086的Program File，进行电路仿真。观察产生的三角波、正弦波波形如图3-53、图3-54所示。

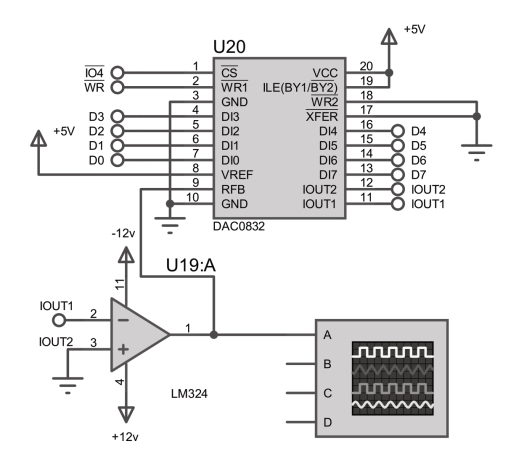

图3-52　DA转换Proteus仿真图

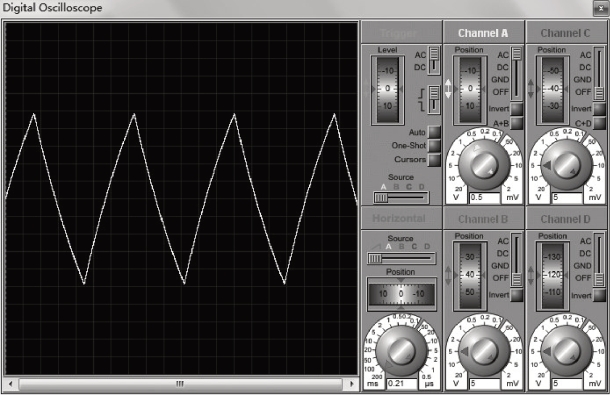

图3-53　三角波波形仿真结果

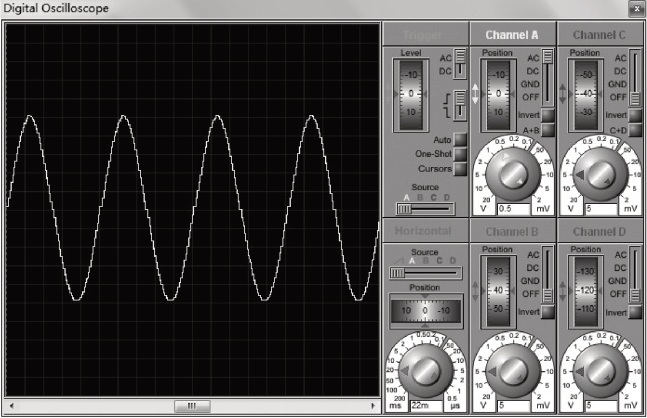

图3-54　正弦波波形仿真结果

5.思考题

（1）如果要生成锯齿波、方波，如何编写程序？

（2）如果要设计一个可以产生多种波形的波形发生器，硬件、软件应该如何修改？
