AD转换实验:用数字电压表测量结果

时间:2023-11-19 理论教育 版权反馈
【摘要】:掌握使用ADC0809进行模数转换。图3-49AD转换实验原理图表3-2AD转换实验连线说明参考程序如下:3.实验步骤参照表3-2连线说明进行硬件连接。图3-50数字电压表Proteus仿真图参考程序如下:上述源程序通过emu8086编译生成exe文件,将exe文件添加到Proteus电路中8086的Program File,进行电路仿真。

AD转换实验:用数字电压表测量结果

1.实验目的

(1)了解几种类型AD转换的原理。

(2)掌握使用ADC0809进行模数转换。

2.实验内容

制作一个电压表,测量0~5V电压,结果显示于数码管上。原理图如图3-49所示。连线说明见表3-2。

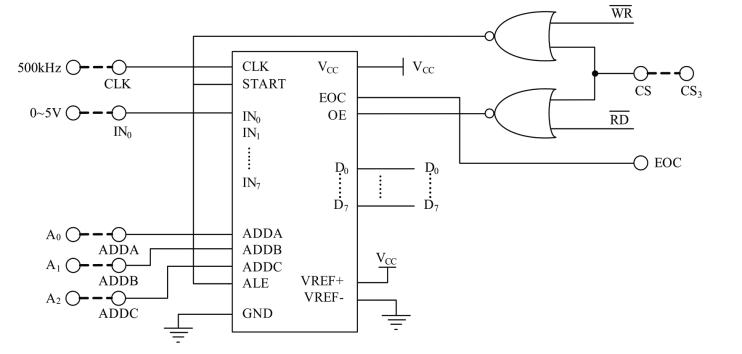

图3-49 AD转换实验原理图

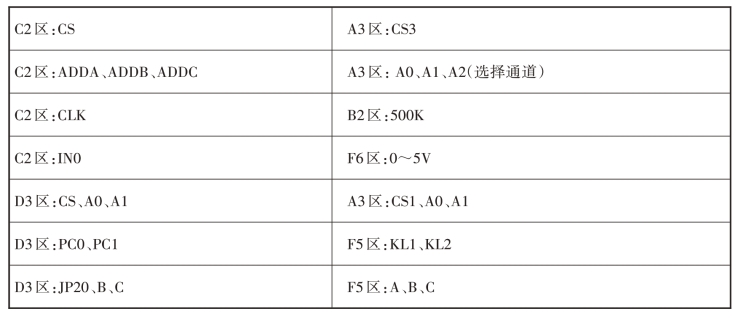

表3-2 AD转换实验连线说明

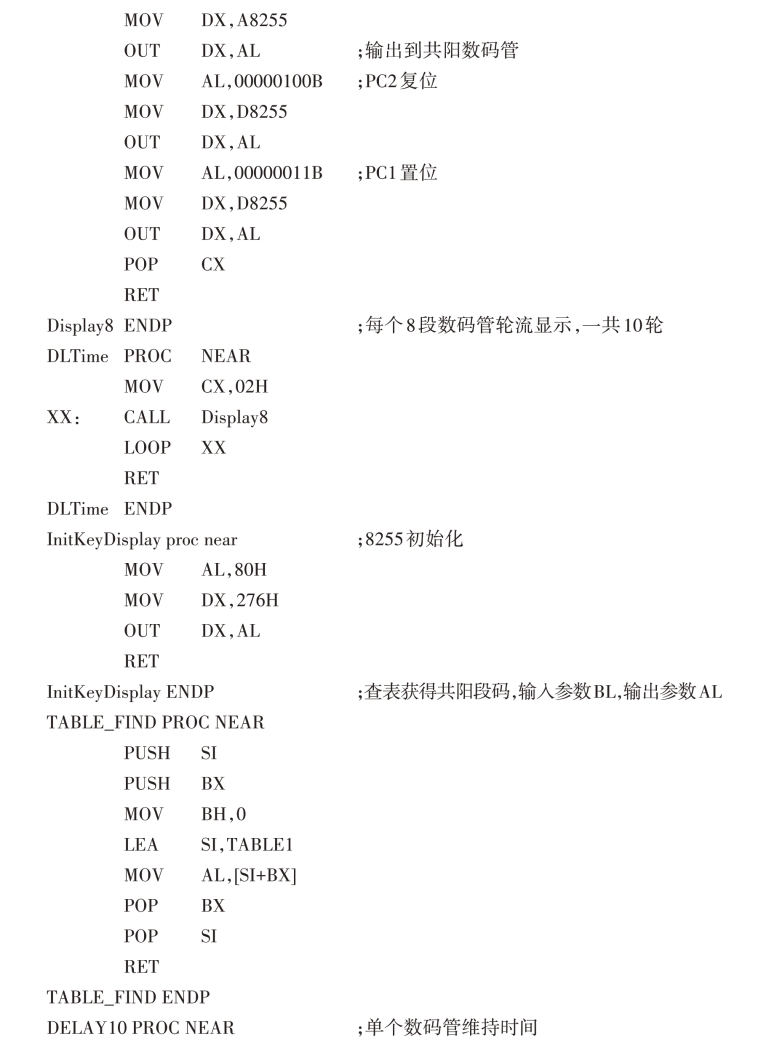

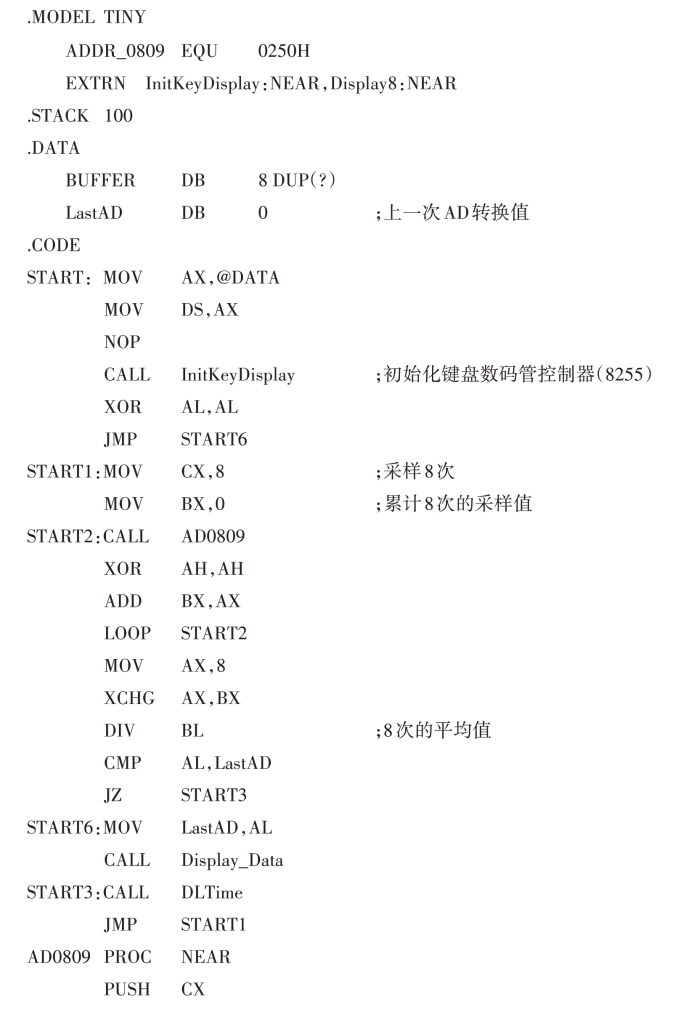

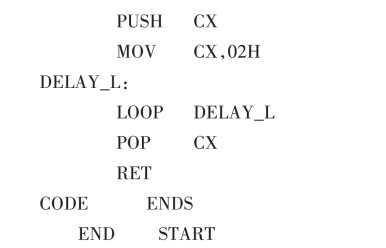

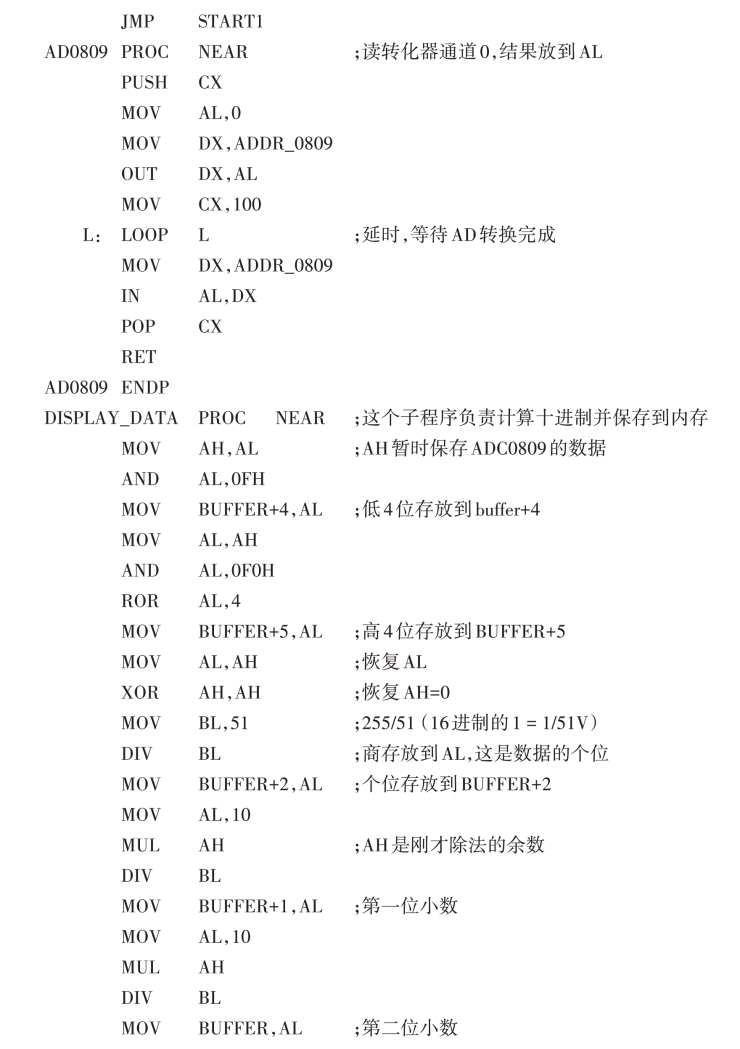

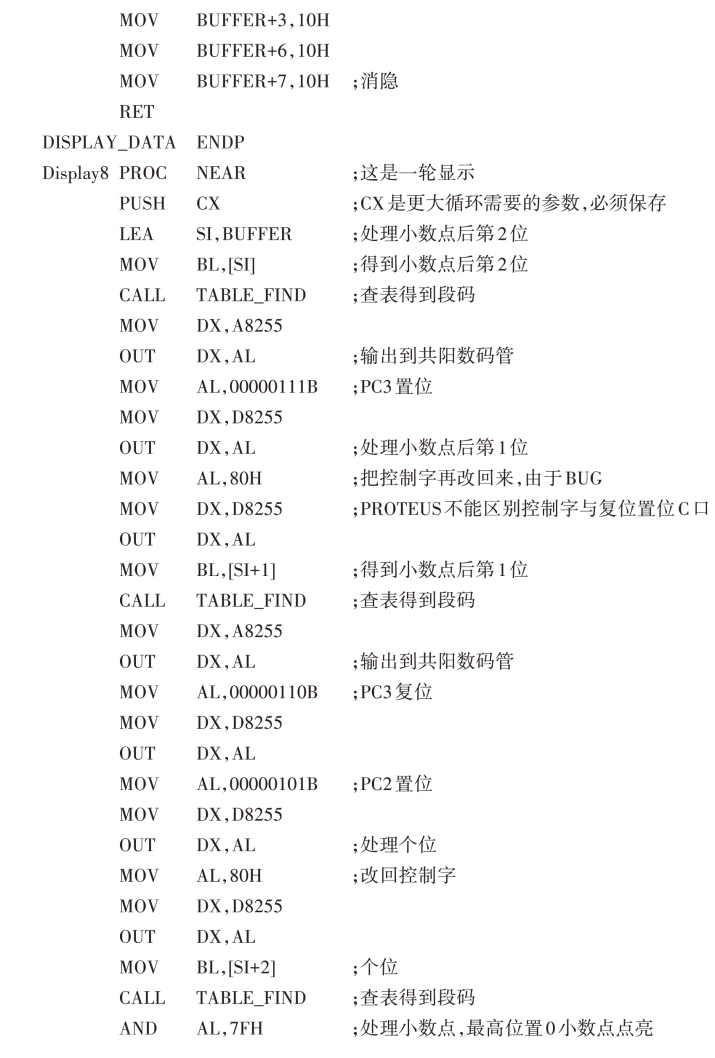

参考程序如下:

3.实验步骤

(1)参照表3-2连线说明进行硬件连接。

(2)输入程序检查无误并保存,经编译、连接装载。

(3)运行程序。(www.daowen.com)

(4)调节电位器,改变模拟电压的输入,观察数码管显示变化情况。

4.Proteus仿真

设计电路中需要的8086系统基本电路(最小模式电路、存储器电路、IO端口译码电路)在3.2节中已详细介绍,此处不再赘述,只画出接口外设电路部分,电路如图3-50所示。该电路用到的元件有8255、ADC0808、74LS02、7SEG-MPX4-CA、可调电阻POT-HG。

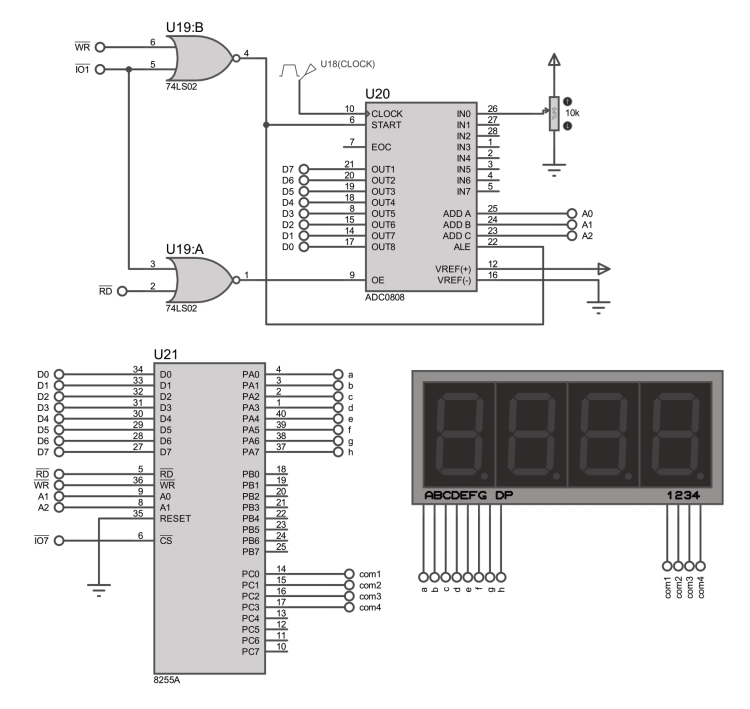

图3-50 数字电压表Proteus仿真图

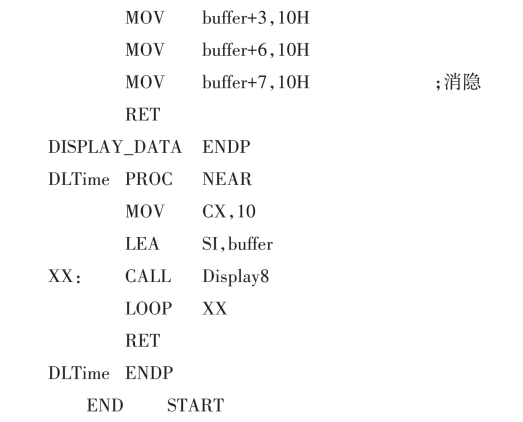

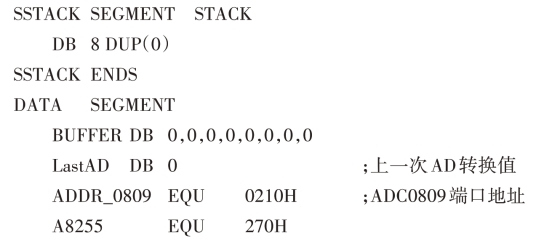

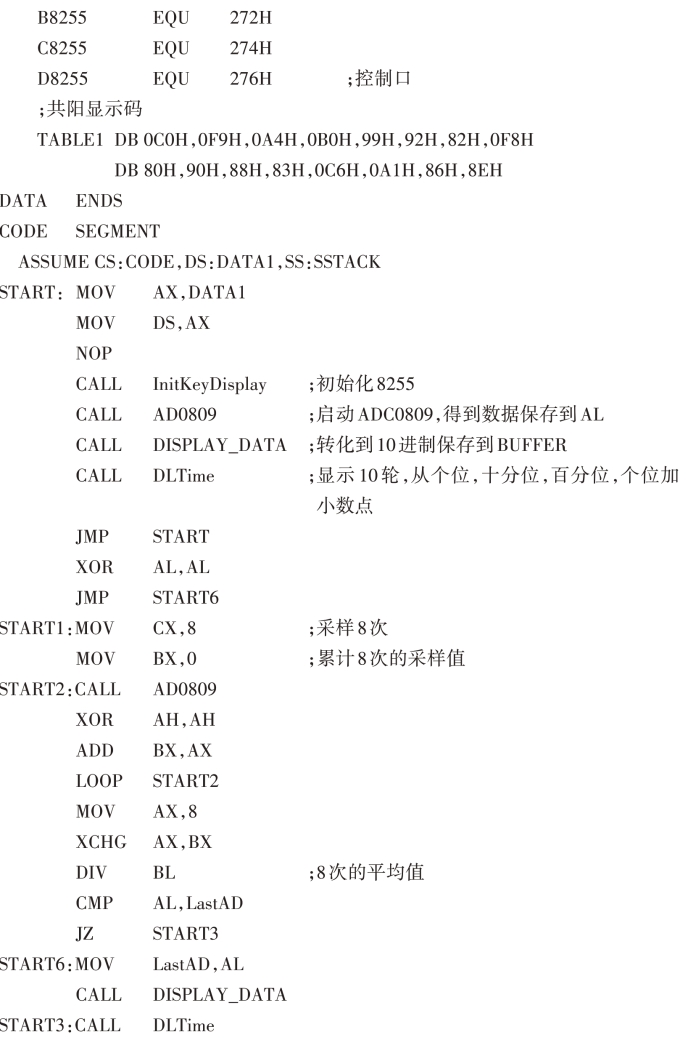

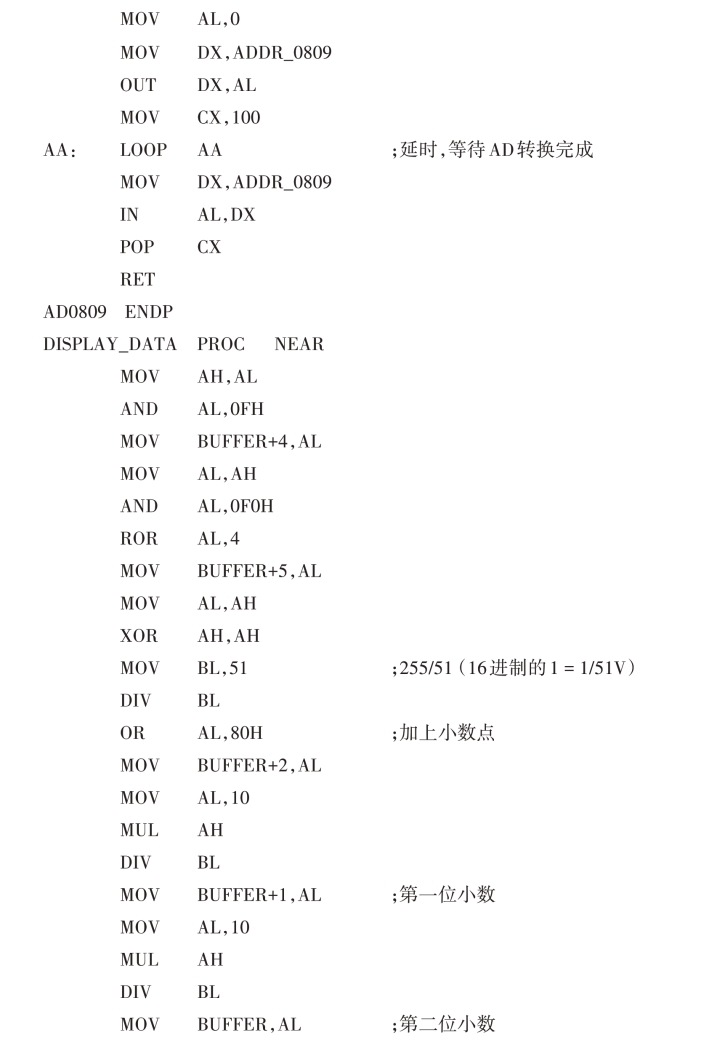

参考程序如下:

上述源程序(asm文件)通过emu8086编译生成exe文件,将exe文件添加到Proteus电路中8086的Program File,进行电路仿真。调节可变电阻,改变输入电压的大小,观察数码管变化。

5.思考题

输入电压为1V、3V、4.5V时,计算对应的数字量输出,并与显示结果做对比。
