涉及8253的实验经常需要用到数字信号发生器为CLK引脚提供时钟信号，此外，为了观察不同工作方式CLK、GATE和OUT三者的关系，要用到示波器。下面对Proteus提供的这两种虚拟仪器的使用方法进行介绍。

1.数字时钟信号发生器

数字时钟信号发生器使用方法如下：

如图3-43（1）所示，在Proteus ISIS环境中单击左侧模式选择工具条中的“Generator Mode”图标，用鼠标左键单击“DCLOCK”，则在预览窗口出现数字信号时钟发生器的符号。

在编辑窗口合适的位置双击，则数字信号时钟发生器被放置到原理图编辑界面中，可以用镜像、翻转工具对其位置和方向进行调整。

将其连接到相应引脚，如8253的CLK0上。

双击原理图中的数字时钟信号发生器，打开数字时钟信号发生器属性设置对话框，如图3-43（2）所示。在“Generator Name”项中输入自定义的数字时钟信号发生器名称。并在“Timing”项中进行“Frequency”（频率）设置，比如2MHz，单击“OK”按钮完成设置。

2.虚拟示波器

在Proteus ISIS环境中单击模式选择工具条中的“Virtual Instrument Mode”图标，选择第一项“OSCILLOSCOPE”，在预览窗口出现示波器的符号。在编辑窗口单击鼠标左键，出现示波器的拖动图像，拖动鼠标到合适位置，再次单击鼠标左键，示波器被放置到原理图编辑区中。示波器的原理图符号如图3-43（3）所示。(www.daowen.com)

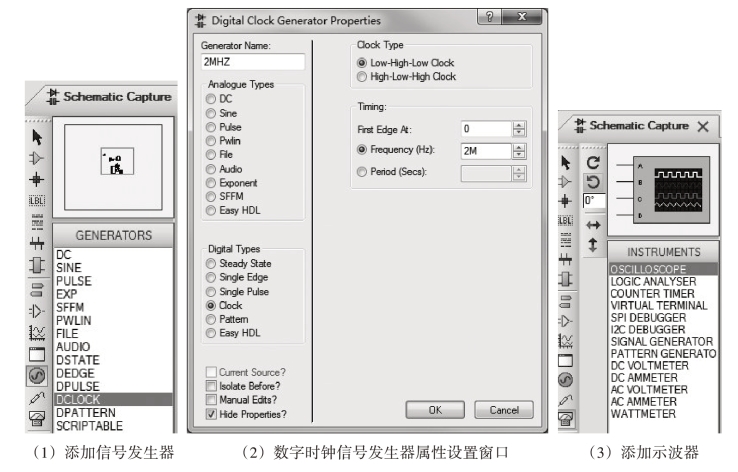

图3-43　添加、设置虚拟仪器

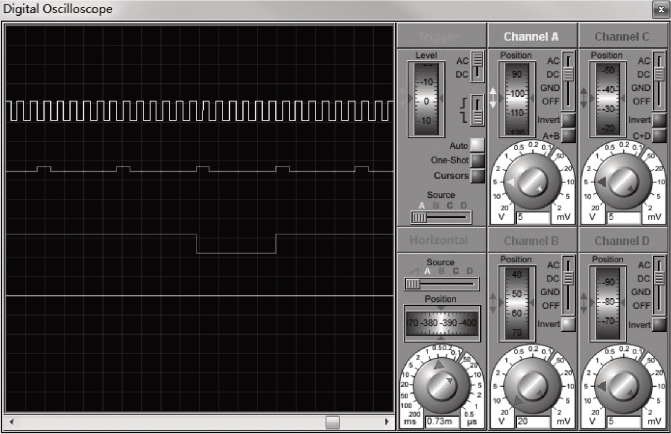

图3-44　虚拟示波器运行界面

虚拟示波器的使用方法如下：

示波器有4个接线端，A、B、C、D应分别接入四路输入信号，可以同时观看四路信号的波形。

开始仿真后，出现如图3-44所示的示波器运行界面。可以看到左边的图形显示区域有4条不同颜色的扫描线，从上到下对应通道A（黄色）、通道B（蓝色）、通道C（红色）、通道D（绿色）。

每个通道的垂直、水平位移，扫描频率、波形的增益可以通过右侧的旋钮进行调节。
