微机原理与应用实验:基本IO接口

1.实验目的

(1)了解TTL芯片扩展简单I O接口的方法。

(2)掌握数据输入、输出程序编写的方法。

2.实验内容

74LS244是一种三态输出的8总线缓冲驱动器,无锁存功能。74LS273是一种8D触发器,当CLR为高电平且CLK端电平正跳变时,D0—D7端数据被锁存到8D触发器中。

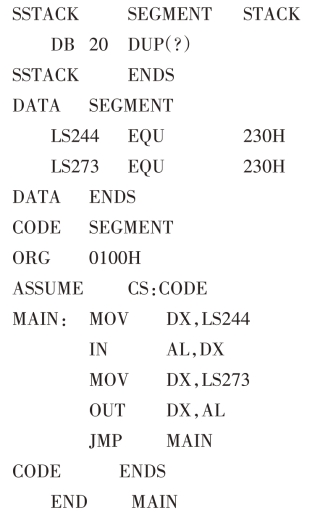

本实验利用74LS244作为输入口,读取开关状态,并将此状态通过74LS273驱动发光二极管显示出来。实验线路图如图3-24所示。参考程序如下:

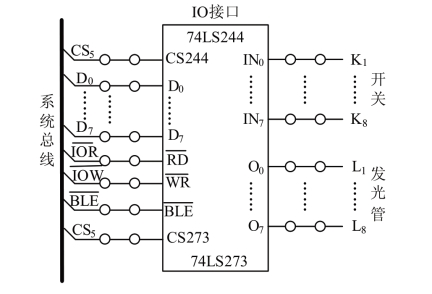

图3-24 基本IO接口实验线路图

3.实验步骤

(1)参照图3-24进行硬件连接。(www.daowen.com)

(2)输入程序检查无误并保存,经编译、连接装载。

(3)执行程序。

(4)拨动8个开关,观察发光二极管的亮、灭。

4.Proteus仿真

设计电路中需要的8086系统基本电路(最小模式电路、存储器电路、IO端口译码电路)在3.2节中已详细介绍,此处不再赘述,只画出接口及外设电路部分,电路如图3-25所示。该电路用到的元件有74LS245、74LS273、74LS32、LED-RED、RES、DIPSW_8。

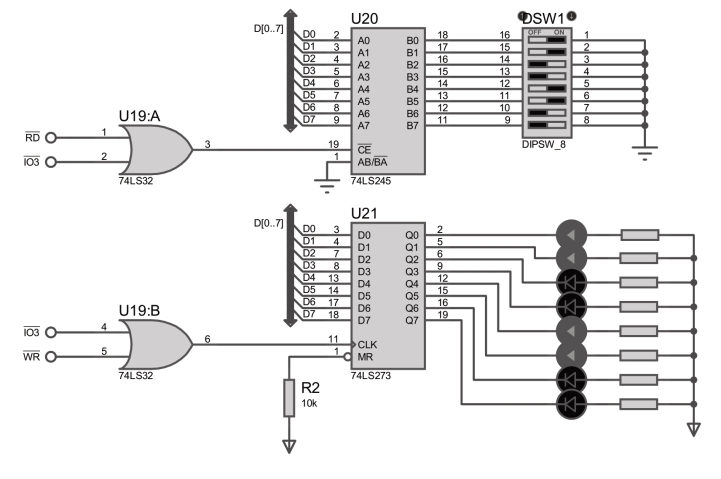

图3-25 74LS245、74LS273基本IO接口仿真电路

上述源程序(asm文件)通过emu8086编译生成exe文件,将exe文件添加到Proteus电路中8086的Program File,进行电路仿真。点击8个开关,观察发光二极管的亮、灭变化。

5.思考题

Proteus仿真电路中发光二极管为什么要串联电阻,电阻的阻值选多大合适?
